Резервуар вертикальный железобетонный прямоугольный РП-10000
| Номер в ГРСИ РФ: | 97019-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ЛСУ Южной ТЭЦ треста "Севэнергострой", г. Санкт-Петербург |
Резервуар вертикальный железобетонный прямоугольный РП-10000 (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97019-25 | ||||||
| Наименование | Резервуар вертикальный железобетонный прямоугольный | ||||||
| Модель | РП-10000 | ||||||
| Приказы |
№2619 от
02.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6a0d40fe-8ae8-60cb-2db2-9a2671a6e529 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ЛСУ треста "Севэнергострой", СССР, г. Ленинград
Поверка
| Методика поверки / информация о поверке |
МП 0099-2025 Государственная система обеспечения единства измерений. Резервуар вертикальный железобетонный прямоугольный РП-10000. Методика поверки
(с 02.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
97019-25: Описание типа
2025-97019-25.pdf
Файл устарел
|
Скачать | 212.4 КБ | |
|
97019-25: Методика поверки
МП 0099-2025
2025-mp97019-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
97019-25: Описание типа
2025-97019-25-1.pdf
|
Скачать | 212.4 КБ | |
|
97019-25: Методика поверки
МП 0099-2025
2025-mp97019-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Резервуар вертикальный железобетонный прямоугольный РП-10000 (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуара - вертикальный железобетонный прямоугольный, номинальной вместимостью 10000 м3.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой прямоугольную конструкцию, состоящую из сборной железобетонной стенки, монолитного днища и кровли.
Стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты.
Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабской цифры, нанесен типографским способом на информационную табличку резервуара. Табличка крепится к горловине резервуара.
Резервуар РП-10000 с заводским номером 3 расположен на территории Автовской теплоэлектроцентрали (ТЭЦ-15) филиала «Невский» ПАО «ТГК-1» по адресу: г. Санкт-Петербург, ул. Броневая, 6.
Эскиз общего вида резервуара приведен на рисунке 1. Фотография горловины приведена на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

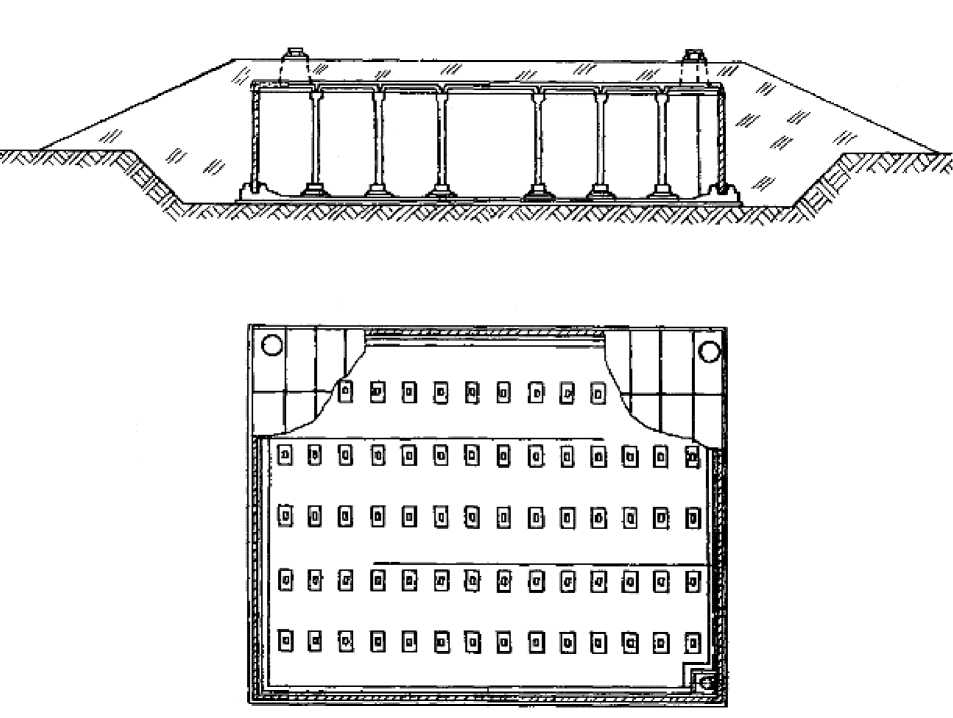

Рисунок 1 - Эскиз общего вида резервуара РП-10000

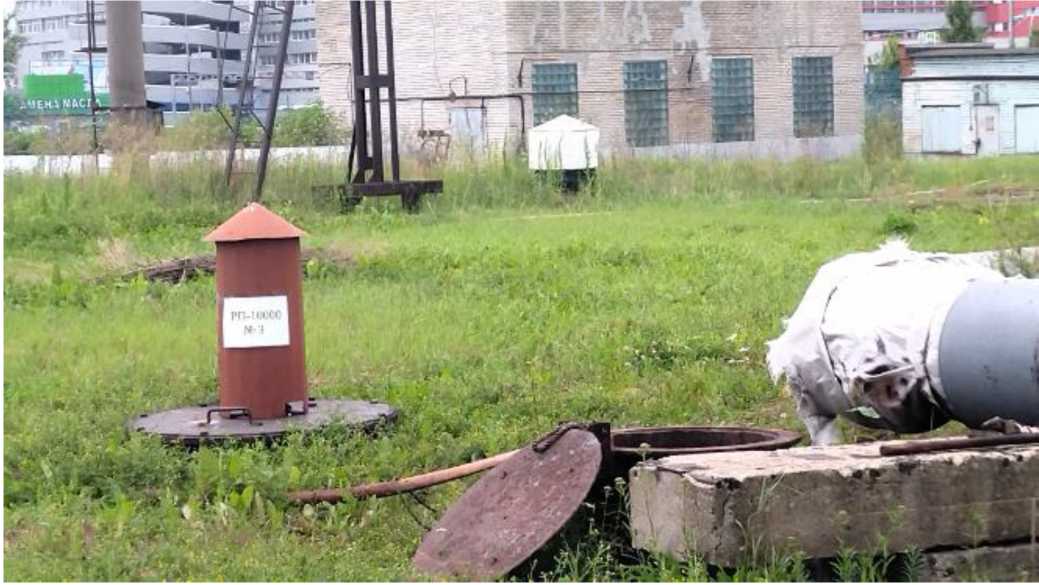

Рисунок 2 - Горловина резервуара РП-10000 № 3
Пломбирование резервуара РП-10000 не предусмотрено.
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,20 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный железобетонный прямоугольный |
РП-10000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
