Датчики-индикаторы уровня РИС
| Номер в ГРСИ РФ: | 97024-25 |
|---|---|
| Категория: | Датчики уровня |
| Производитель / заявитель: | ООО СКБ "Приборы и системы", г.Рязань |
Датчики-индикаторы уровня РИС (в дальнейшем - датчики-индикаторы), предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства и обеспечивают непрерывное преобразование значения измеряемого параметра - уровня жидких и твердых (сыпучих) сред в стандартный токовый выходной сигнал.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97024-25 | ||||||||||||
| Действует | по 02.12.2030 | ||||||||||||
| Наименование | Датчики-индикаторы уровня | ||||||||||||
| Модель | РИС | ||||||||||||
| Приказы |
№2619 от
02.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6a097a00-5d4c-97a3-e661-2e59bb47756d | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО СКБ «Приборы и системы», РОССИЯ, 390023, г. Рязань, пр-д Яблочкова, д. 5, к. 12
Поверка
| Методика поверки / информация о поверке |
РТ-МП-43-208-2025 Государственная система обеспечения единства измерений Датчики-индикаторы уровня РИС Методика поверки
(с 02.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97024-25: Описание типа
2025-97024-25.pdf
|
Скачать | 209.5 КБ | |
|
97024-25: Методика поверки
РТ-МП-43-208-2025
2025-mp97024-25.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Датчики-индикаторы уровня РИС (в дальнейшем - датчики-индикаторы), предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами, в том числе со взрывоопасными условиями производства и обеспечивают непрерывное преобразование значения измеряемого параметра - уровня жидких и твердых (сыпучих) сред в стандартный токовый выходной сигнал.
Описание
Принцип действия датчиков-индикаторов основан на преобразовании изменения электрической емкости ЧЭ, вызванного изменением уровня контролируемой среды, в частоту выходного сигнала.
Датчики-индикаторы состоят из преобразователя первичного (далее ПП) и преобразователя передающего (далее ППР).
ПП состоит из литого корпуса, блока электронного (далее БЭ), чувствительного элемента (далее ЧЭ).
В зависимости от вида измеряемой среды и области применения датчики-индикаторы изготавливают с цилиндрическим, трубчатым, кабельным, тросовым, стержневым или пластинчатым ЧЭ. Для измерений уровня проводящих сред в составе датчиков-индикаторов используют ЧЭ с изолированным электродом, для непроводящих сред - с неизолированным электродом соответственно.
Датчики-индикаторы со стержневым, пластинчатым и тросовым ЧЭ могут использоваться для измерений уровня сыпучих продуктов.
ПП имеют следующие исполнения по виду ЧЭ:
ПП-005 - стержневой неизолированный ЧЭ (длина погружаемой части ЧЭ до 2,5 м);
ПП-012 - пластинчатый ЧЭ (длина погружаемой части ЧЭ до 2,5 м);
ПП-016 - стержневой неизолированный ЧЭ (длина погружаемой части ЧЭ до 1,0 м);
ПП-025 - стержневой изолированный ЧЭ (длина погружаемой части ЧЭ до 2,5 м);
ПП-064 - цилиндрический неизолированный ЧЭ (длина погружаемой части ЧЭ до 2,5 м);
ПП-066 - цилиндрический изолированный ЧЭ (длина погружаемой части ЧЭ до 2,5 м);
ПП-082 - трубчатый ЧЭ (длина погружаемой части ЧЭ до 6,0 м);
ПП-083 - цилиндрический изолированный ЧЭ (длина погружаемой части ЧЭ до 1 м);
ПП-084 - цилиндрический неизолированный ЧЭ (длина погружаемой части ЧЭ до 1,0 м);
ПП-086 - трубчатый изолированный ЧЭ (длина погружаемой части ЧЭ до 6 м);
ПП-092 - тросовый ЧЭ (длина погружаемой части ЧЭ до 22 м);
ПП-094 - кабельный ЧЭ (длина погружаемой части ЧЭ до 10 м);
ПП-095 - тросовый ЧЭ (длина погружаемой части ЧЭ до 6 м);
ПП-096 - тросовый изолированный ЧЭ (длина погружаемой части ЧЭ до 22 м).
Корпус ПП имеет съемную крышку и кабельный сальниковый ввод или разъем для подвода кабеля связи с ППР.
БЭ смонтирован на печатной плате и жестко закреплен в корпусе.
ППР состоит из настенного металлического или пластикового корпуса, модуля управления, модуля индикации. Для подсоединения к ППР внешних проводов или жил кабелей установлены кабельные сальниковые вводы или разъемы.
Датчики-индикаторы имеют два вида исполнений по виду взрывозащиты:
- невзрывозащищенное исполнение;
-взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь».
Заводской номер в цифровом формате и условное обозначение наносятся на планки, прикрепленные к корпусам ПП и ППР, методом фотохимического травления.
Маркировка наносится фотохимическим травлением, методом офсетной печати, гравированием или ударным методом. Маркировка должна быть четкой и сохраняться в течение всего срока эксплуатации.
Внешний вид составных частей датчиков-индикаторов и места нанесения знака утверждения типа и заводского номера приведены на рисунке 1.
Место нанесения знака утверждения типа и заводского номера
ППР в металлическом
корпу
ППР в пластиковом корпусе
Цилиндрический ЧЭ
Пластинчатый ЧЭ
Трубчатый ЧЭ
Стержневой ЧЭ
Кабельный ЧЭ
Тросовый ЧЭ

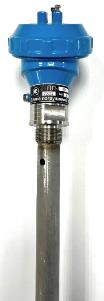

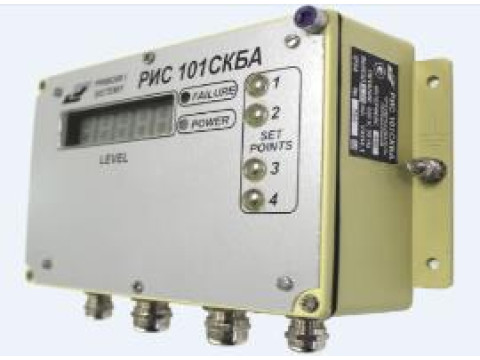

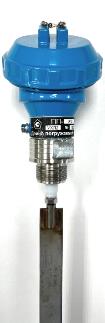

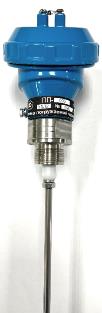

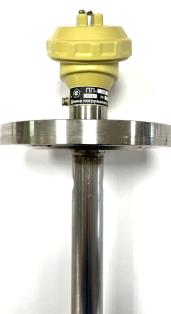

Рисунок 1 - Внешний вид и составные части датчиков-индикаторов РИС
В датчиках-индикаторах пломбой завода-изготовителя пломбируется фиксирующий винт на преобразователе передающем. Схема пломбировки от несанкционированного доступа, обозначение мест установки пломбы завода-изготовителя представлены на рисунке 2.
Рисунок 2 - Схема пломбировки преобразователя передающего датчика-индикатора от несанкционированного доступа, обозначение мест пломбировки пломбой завода-изготовителя
Место пломбировки пломбой завода-изготовителя
Программное обеспечение
Датчики-индикаторы имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. Конструкция датчиков-индикаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Датчики-индикаторы обеспечивают идентификацию встроенного ПО посредством индикации идентификационного наименования, номера версии и цифрового идентификатора ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО датчиков-индикаторов ._____________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
1.ХХ 1) |
|
Цифровой идентификатор ПО |
- |
|
1) ХХ - метрологически незначимая часть, где ХХ может принимать значение от 01 до 99 | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня контролируемой (измеряемой) среды, мм 1) |
от 100 до 22000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня контролируемой (измеряемой) среды, % - для исполнений ПП-064, ПП-066, ПП-082, ПП-083, ПП-084, ПП-086 - для остальных исполнений: (ПИ-005, ПП-012, ПП-016, ПП-025, ИИ-092, ИИ-094, ИИ-095, ИИ-096) |
±1,0 ±1,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений уровня контролируемой (измеряемой) среды, вызванной изменением температуры окружающего воздуха от температуры нормальных условий (20 °С) в рабочем диапазоне температур на каждые 10 °С не более, % |
±0,3 |
|
1) В зависимости от исполнения ЧЭ ИИ и параметров контролируемой (измеряемой) среды | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Цифровая индикация измеренного значения уровня |
мм или «%» |
|
Дискретность индикации измеренного значения уровня |
1 мм или 0,1 % |
|
Выходные аналоговые сигналы в виде силы постоянного тока, мА |
от 4 до 20 от 0 до 20 от 0 до 5 |
|
Динамическая вязкость контролируемой (измеряемой) среды (в зависимости от исполнения ЧЭ ИИ), Иа^с, не более |
1,5 |
|
Относительная диэлектрическая проницаемость контролируемой (измеряемой) среды (е ) |
от 1,6 до 10,0 |
|
Избыточное рабочее давление контролируемой (измеряемой) среды (в зависимости от исполнения ЧЭ ИИ), МИа, не более: |
4,0 |
|
Температура контролируемой (измеряемой) среды (в зависимости от исполнения ЧЭ ИИ), °С |
от -100 до +250 |
|
Степень защиты по ГОСТ 14254-15 - ИИ - ИИР |
IP54, IP65 1Р54 |
|
Диапазон температур окружающей среды, °С: - для ИИ - для ИИР |
от -40 до +60 от -30 до +60 |
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008: - частота вибрации, Гц - амплитуда смещения вибрации, мм |
исполнение N3 от 5 до 80 0,075 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания переменного тока, В - частота, Гц - напряжение питания постоянного тока, В |
от 187 до 242 50±1 24-4 [12±1,5] 1) |
|
Потребляемая мощность, НА. не более |
15 |
|
Нагрузочное сопротивление, кОм: - для индикаторов с выходным сигналом (0-5) мА; - для датчиков с выходным сигналом (0-20) и (4-20) мА |
от 0,2 до 2,5; от 0,1 до 1,0. |
|
Габаритные размеры (длинах ширинах высота), мм, не более: - ПП - ППР |
160х160х(Н)2) 202x200x123 |
|
Масса (в зависимости от исполнения), кг, не более: - ПП - ППР |
14 1,5 |
|
Маркировка взрывозащиты 3) - ППР - ПП |
[Ex ia Ga] IIC 0Ex ia IIC T5 Ga X |
|
1) Для невзрывозащищенного исполнения 2) Н-длина погружаемой части ПП (определяется заказом) 3) Для взрывозащищенного исполнения с видом взрывозащиты «искробезопасная электрическая цепь» | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на планки, прикрепленные к корпусам ПП и ППР, методом фотохимического травления и на титульный листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки датчиков-индикаторов указан в таблице 5.
Таблица 5 - Комплект поставки датчиков-индикаторов__________________________________
|
Наименование |
Обозначение |
Количество |
Примеч. |
|
Датчик-индикатор |
В соответствии с заказом |
1 шт. | |
|
Паспорт |
ИНСУ1.430.060 ПС |
1 экз. | |
|
Руководство по эксплуатации |
ИНСУ1.430.060 РЭ |
1 экз. |
Допускается 1 экз. на 10 приборов в один адрес |
Сведения о методах измерений
приведены в разделе 1.3 «Устройство и работа» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3459
ТУ 4218-035-42334258-01-2012 Датчики-индикаторы уровня РИС 101СКБ, РИС 101М1,
РИС 121. Технические условия
