Вискозиметры ротационные
| Номер в ГРСИ РФ: | 97076-25 |
|---|---|
| Категория: | Вискозиметры |
| Производитель / заявитель: | Qingdao Chuangmeng Instrument Co., LTD, КИТАЙ |
Вискозиметры ротационные (далее - вискозиметры) предназначены для измерений динамической вязкости буровых и тампонажных растворов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97076-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 05.12.2030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Вискозиметры ротационные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
1101 1102 1103 1104 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2662 от
05.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3b216709-ec51-3113-5184-17ffcb6f5c2a | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Qingdao Chuangmeng Instrument Co., LTD, КИТАЙ, No.7 Wenzhou Road, Shibei District, Qingdao
Поверка
| Методика поверки / информация о поверке |
МП 7-251-2025 Государственная система обеспечения единства измерений. Вискозиметры ротационные. Методика поверки
(с 05.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97076-25: Описание типа
2025-97076-25.pdf
|
Скачать | 132 КБ | |
|
97076-25: Методика поверки
МП 7-251-2025
2025-mp97076-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Вискозиметры ротационные (далее - вискозиметры) предназначены для измерений динамической вязкости буровых и тампонажных растворов.
Описание
Принцип действия вискозиметров основан на измерении напряжения сдвига исследуемого образца по закручиванию торсионной пружины под действием на боб крутящего момента, возникающего при вращении ротора с постоянной частотой. Исследуемая жидкость помещается в кольцевой зазор между бобом и ротором, вращающимся с заданной частотой. Крутящий момент на бобе, возникающий от вязкости исследуемой жидкости, передается а торсионную пружину, по углу закручивания которой, в соответствии с напряжением сдвига, определяется вязкость исследуемой жидкости.
Конструктивно вискозиметры выполнены в виде настольных приборов, состоящих из измерительного блока: торсионной пружины F1, ротора R1, боба B1, вала с диском и нанесенной на него шкалой (для моделей 1101,1102 и 1103); и основного блока: корпуса основания, включающего в себя подъемную платформу и панель управления, представляющую собой кнопки переключения частоты вращения ротора и экрана, на котором отображается текущее значение частоты вращения ротора. Вискозиметры модели 1101 оснащены термостаканом.
Вискозиметры выпускаются в следующих моделях: 1101, 1102, 1103, 1104, которые отличаются между собой техническими характеристиками. Вискозиметры моделей 1101 и 1103 имеют 6 частот вращения ротора, модели 1102 - 8 значений, модели 1104 - 12 значений. Значение напряжения сдвига для моделей 1101, 1102 и 1103 во время измерений отображается на шкале напряжения сдвига, для модели 1104 - на экране.
Корпус вискозиметров изготавливают из пластика и металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией изготовителя.
Каждый экземпляр вискозиметров имеет серийный номер, расположенный на табличке на корпусе основания вискозиметров. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится гравированием. Нанесение знака поверки на средство измерений не предусмотрено.

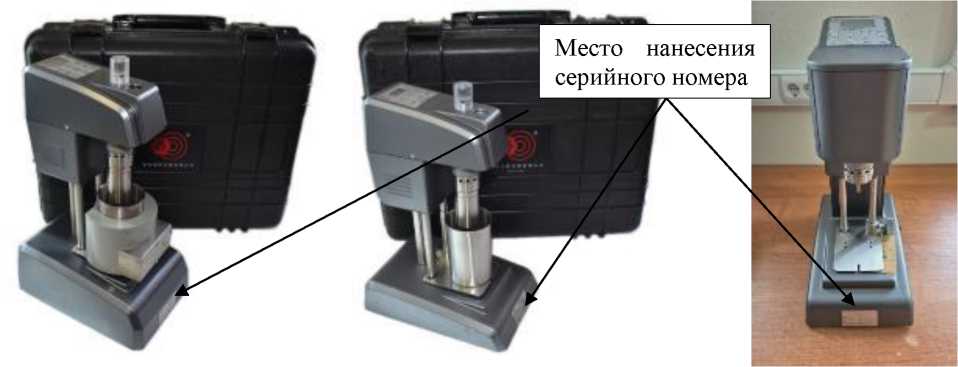

Общий вид и обозначение места нанесения серийного номера на вискозиметры представлены на рисунке 1.
Место нанесения серийного номера

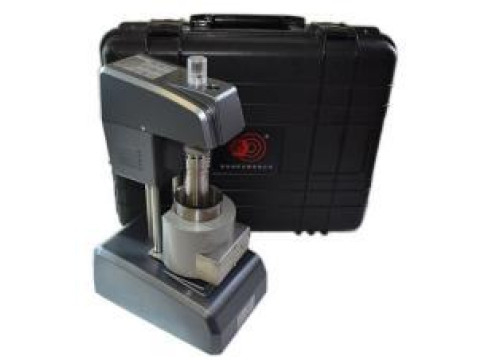

Вискозиметры ротационные модели 1101
Вискозиметры ротационные Вискозиметры ротационные моделей 1102, 1103 модели 1104
Рисунок 1 - Общий вид вискозиметров ротационных и обозначение места нанесения серийного номера
Пломбирование вискозиметров не предусмотрено. Конструкция вискозиметров обеспечивает ограничение доступа к частям вискозиметров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений динамической вязкости, мПа^с |
от 1 до 30 000 |
|
Пределы допускаемой приведенной к нормирующему значению погрешности измерений динамической вязкости1), %, в поддиапазонах: - от 1 до 10 мПа^с включ. - св. 10 до 30 000 мПа^с включ. |
± 0,4 ± 3,0 |
|
1) Нормирующее значение рассчитывают по формуле Ок=Г$^6тах^С, где С - коэффициент ротор-боб, мПа^(об/мин); 0тах - максимальное отклонение шкалы напряжения сдвига (0тах=300); f - передаточное число торсионной пружины; Sk - коэффициент скорости при k-ой частоте вращения ротора, (об/мин)-1. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |||
|
1101 |
1103 |
1102 |
1104 | |
|
Диапазон показаний шкалы напряжения сдвига |
от 0 до 300 | |||
|
Количество частот вращения ротора |
6 |
8 |
12 | |
|
Частоты вращения ротора, об/мин |
3, 6, 100, 200, 300, 600 |
3, 6, 30, 60, 100, 200, 300, 600 |
1, 2, 3, 6, 10, 20, 30, 60, 100, 200, 300, 600 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение для модели | |||
|
1101 |
1103 |
1102 |
1104 | |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
460 280 190 |
420 280 190 |
500 280 200 | |
|
Масса, кг, не более |
10,5 |
7,5 |
8,5 | |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±11 50 | |||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +30 от 20 до 70 | |||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Вискозиметр ротационный |
_ |
1 шт. |
|
Набор ротор-боб |
R1B1 |
1 шт. |
|
Торсионная пружина |
F1 |
1 шт. |
|
Адаптер питания |
_ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Измерение вязкости» документов «Вискозиметры ротационные моделей 1103, 1102. Руководство по эксплуатации», «Вискозиметры ротационные модели 1104. Руководство по эксплуатации, «Вискозиметры ротационные модели 1101. Руководство по эксплуатации».
Применение вискозиметров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта № 2622 от 05.11.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей»;
Техническая документация Qingdao Chuangmeng Instrument Co., LTD, Китай.
