Расходомеры электромагнитные PIR-EX MAG
| Номер в ГРСИ РФ: | 97084-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО «ПИРЭКС», г. Набережные Челны |
Расходомеры электромагнитные PIR-EX MAG (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей в полностью заполненных трубопроводах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97084-25 | ||||||||||||
| Действует | по 05.12.2030 | ||||||||||||
| Наименование | Расходомеры электромагнитные | ||||||||||||
| Модель | PIR-EX MAG | ||||||||||||
| Приказы |
№2662 от
05.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | efedd41e-b7a6-6e95-e2a8-d6a0cf902267 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ПИРЭКС», РОССИЯ, 423800, Республика Татарстан, г. Набережные Челны, проспект Камаза, дом. 37/2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-936-208-2025 Государственная система обеспечения единства измерений Расходомеры электромагнитные PIR-EX MAG Методика поверки
(с 05.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97084-25: Описание типа
2025-97084-25.pdf
|
Скачать | 270.2 КБ | |
|
97084-25: Методика поверки
РТ-МП-936-208-2025
2025-mp97084-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Расходомеры электромагнитные PIR-EX MAG (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей в полностью заполненных трубопроводах.
Описание
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила, пропорциональная скорости потока жидкости, которой, в свою очередь, пропорционален объемный расход жидкости.
Расходомеры состоят из первичного преобразователя расхода (далее - датчик) и электронного преобразователя расхода (далее - преобразователь). Датчик представляет собой участок трубопровода из немагнитного материала, покрытого внутри футеровкой из диэлектрического материала, находящейся между полюсами электромагнита, и электродов, помещенных в поток жидкости. Преобразователь обеспечивает питание цепи возбуждения магнитного поля расходомера, а также принимает и обрабатывает сигналы с датчика, вычисляет объемный расход, объем, формирует выходные аналоговые, частотно-импульсные и цифровые сигналы, хранит данные о накопленном объеме в энергонезависимой памяти, выводит информацию на индикатор в различных единицах расхода, объема.
Датчик и преобразователь расходомеров могут быть жестко механически связаны (компактное исполнение) или разнесены на некоторое расстояние и соединены сигнальным кабелем (раздельное исполнение).
Расходомеры изготавливаются в общепромышленном и взрывозащищенном исполнениях.
Расходомеры не разделяются на модификации.
Внешний вид расходомеров приведен на рисунке 1. Допускается изготовление расходомеров с цветом корпуса и/или элементов корпуса, отличным от представленного на рисунке 1.
Заводской номер расходомера в буквенно-цифровом формате наносится на маркировочную табличку методом гравировки, если табличка металлическая или типографским способом, если табличка в виде наклейки, которая крепится на преобразователь и датчик (в случае раздельного исполнения). Макеты маркировочных табличек приведены на рисунке 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3. Нанесение знака поверки на расходомеры не предусмотрено.
а)
б)
в)
г)
д)

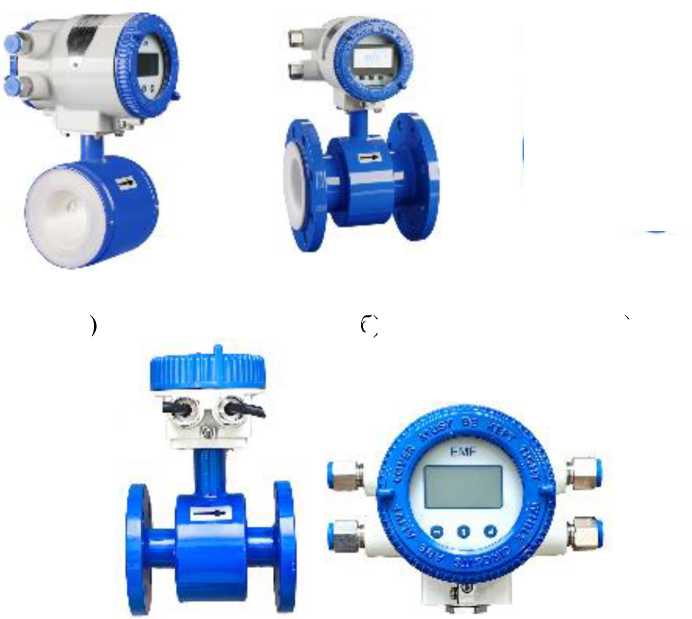

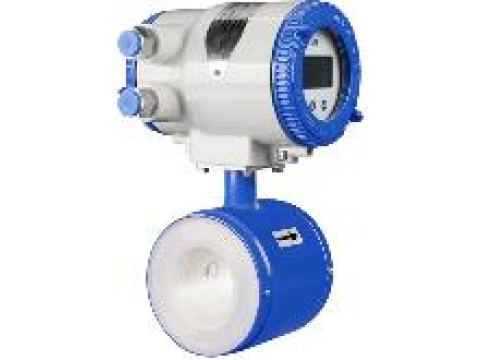

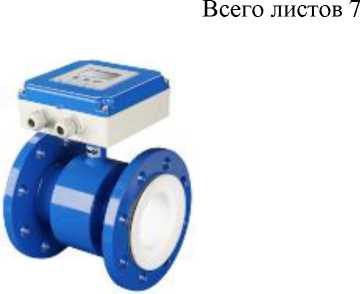

Рисунок 1 - Общий вид расходомеров электромагнитных PIR-EX MAG а) бесфланцевое исполнение б) компактное исполнение
в) компактное исполнение с плоским преобразователем
г) датчик раздельного исполнения д) преобразователь раздельного исполнения
б)
в)
Место нанесения
заводского номера
Место нанесения знака утверждения типа

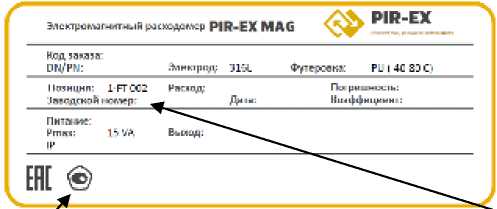

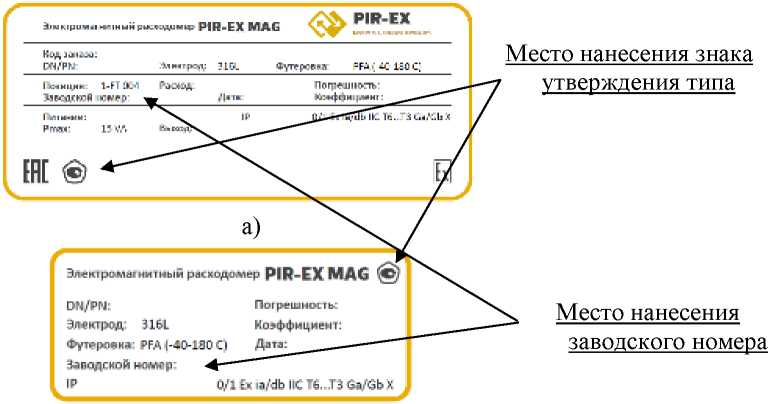

Рисунок 2 - Макеты маркировочных табличек:
а) наносится на преобразователь в раздельном исполнении б) наносится на датчик в раздельном исполнении
в) наносится на преобразователь в интегральном исполнении
Место пломбировки от несанкционированного доступа

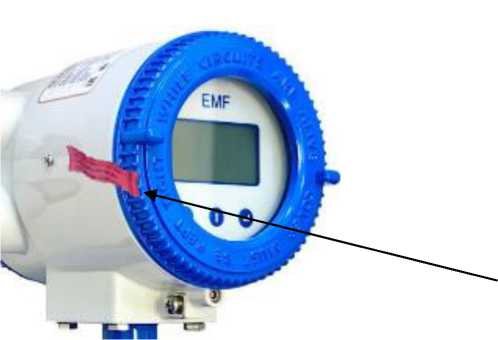

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема) жидкости. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на дисплее, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или токовый сигналы.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО__________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО |
Е8900М.ХХХХХХ |
|
Примечание: «Х» может принимать значения от 0 до 9 и от А до Z и не относится к метрологически значимой части ПО | |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы основной допускаемой относительной погрешности измерений объемного расхода и объема, % 2): |
±0,21) 5) ±0,33) ±0,54) ±1,06) |
|
Пределы дополнительной допускаемой приведенной к диапазону токового выхода погрешности при преобразовании измеренных значений объемного расхода в сигнал постоянного тока, % |
±0,03 |
|
1) при специальной калибровке в динамическом диапазоне 1:10. 2) в зависимости от заказа (конкретное значение указывается в паспорте) 3) Пределы основной допускаемой относительной погрешности измерения объемного расхода и объема приведены для диапазона скоростей потока от 0,5 до 12 м/с. При скорости потока от 0,1 до 0,5 включ. м/с пределы основной допускаемой относительной погрешности измерения равняются ±(0,15/v) %. 4) Пределы основной допускаемой относительной погрешности измерения объемного расхода и объема приведены для диапазона скоростей потока от 0,5 до 12 м/с. При скорости потока от 0,1 до 0,5 включ. м/с пределы основной допускаемой относительной погрешности измерения равняются ±(0,25/v) %. 5) Пределы основной допускаемой относительной погрешности измерения объемного расхода и объема приведены для диапазона скоростей потока от 0,5 до 12 м/с. При скорости потока от 0,1 до 0,5 включ. м/с пределы основной допускаемой относительной погрешности измерения равняются ±(0,1/v) %. 6) Пределы основной допускаемой относительной погрешности измерения объемного расхода и объема приведены для диапазона скоростей потока от 0,5 до 12 м/с. v - скорость потока, м/с, рассчитывается по формуле v = Qi/(0,0009^(DN)2) где: Qi - значение объемного расхода в i-й контрольной точке, м3/ч; DN - номинальный диаметр, мм; п = 3,14. | |
Таблица 3 - Номинальные диаметры и соответствующие им максимальные объемные расходы
|
Номинальный диаметр DN, |
Максимальный объемный расход, м3/ч |
|
10 |
3,391 |
|
15 |
7,630 |
|
20 |
13,565 |
|
25 |
21,195 |
|
32 |
34,73 |
|
40 |
54,26 |
Продолжение таблицы 3
|
Номинальный диаметр DN, |
Максимальный объемный расход, м3/ч |
|
50 |
84,78 |
|
65 |
143,28 |
|
80 |
217,04 |
|
100 |
339,12 |
|
125 |
529,88 |
|
150 |
763,02 |
|
200 |
1356,5 |
|
250 |
2119,5 |
|
300 |
3052,1 |
|
350 |
4154,2 |
|
400 |
5425,9 |
|
450 |
6867,2 |
|
500 |
8478,0 |
|
600 |
12208,3 |
|
700 |
16616,9 |
|
800 |
21703,7 |
|
900 |
27468,7 |
|
1000 |
33912,0 |
|
1200 |
48833,3 |
|
1400 |
66467,5 |
|
1600 |
86814,7 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное давление измеряемой среды, МПа1) |
42 |
|
Выходные сигналы преобразователя: - частотно-импульсный, Гц - токовый, мА - цифровые |
от 0 до 5000 от 4 до 20 RS-485 (Modbus RTU), HART Profibus PA или Profibus PB |
|
Напряжение питания: - напряжение постоянного тока, В - напряжение переменного тока, В |
от 18 до 36 (282)) от 100 до 277 |
|
Потребляемая мощность, не более: - переменного тока, Вт - постоянного тока, ВА |
15 15 |
|
Маркировка взрывозащиты |
0/1 Ex ia/db IIC T6.. ,T3 Ga/Gb X Ex tb IIIC T200°C Db X |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP65/IP67, IP65/IP683) |
|
Температура измеряемой среды, °С |
от -40 до +180 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды для общепромышленного исполнения, °С - температура окружающей среды для взрывозащищенного исполнения, °С - относительная влажность воздуха при 35 °С, %, не более - атмосферное давление, кПа |
от -52 до +60 от -40 до +60 95 от 84,0 до 106,7 |
1) в зависимости от заказа (конкретное значение указывается на маркировочной табличке)
2) для взрывозащищенного исполнения
3) для раздельного исполнения
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Срок средней наработки на отказ, ч, не менее |
100000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографическим способом, типографским методом на самоклеящуюся маркировочную табличку, которая наклеивается на преобразователь и датчик (в случае раздельного исполнения).
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомеры электромагнитные |
PIR-EX MAG |
1 шт. |
|
Паспорт |
421380-002-26515-2024-ПС |
1 экз. |
|
Руководство по эксплуатации1) |
421380-002-26515-2024 РЭ |
1 экз. |
|
1) допускается комплектование электронной версией документа | ||
Сведения о методах измерений
приведены в пункте 1.1.3 руководства по эксплуатации 421380-002-26515-2024 РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 №2356 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
Расходомеры электромагнитные PIR-EX MAG. Технические условия.
ТУ 421380-002-26515-2024.
