Машины испытательные MERTIS QBS
| Номер в ГРСИ РФ: | 97088-25 |
|---|---|
| Производитель / заявитель: | Changchun Qianbang Test Equipment Co., Ltd, КИТАЙ |
Машины испытательные MERTIS QBS (далее - машины) предназначены для измерений силы, перемещения штока гидроцилиндра и перемещения (деформации) при проведении испытаний образцов материалов на растяжение, сжатие, изгиб, сдвиг, выращивание трещины.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 97088-25 |
| Наименование | Машины испытательные |
| Модель | MERTIS QBS |
| Идентификатор записи ФИФ ОЕИ | 70324f4e-83ac-1236-1529-d92e78b354ea |
Производитель / Заявитель
Changchun Qianbang Test Equipment Co., Ltd., КИТАЙ, 388, North Nuju Road, Economic Development Luyuan District, Changchun
Поверка
| Межповерочный интервал / Периодичность поверки | 12 (мес.) |
| Зарегистрировано поверок |
Поверители
Скачать
|
97088-25: Описание типа
2025-97088-25.pdf
|
Скачать | 313.7 КБ | |
|
97088-25: Методика поверки
МП-391-2024
2025-mp97088-25.pdf
|
Скачать | 3.4 MБ |
Описание типа
Назначение
Машины испытательные MERTIS QBS (далее - машины) предназначены для измерений силы, перемещения штока гидроцилиндра и перемещения (деформации) при проведении испытаний образцов материалов на растяжение, сжатие, изгиб, сдвиг, выращивание трещины.
Описание
Принцип действия машин основан на преобразовании электрической энергии сервогидравлическим приводом в линейное перемещение подвижного захвата и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, сервогидравлического привода, гидростанции, тензорезисторного датчика силы, датчика перемещения подвижного захвата, электронного шкафа управления, контроллера.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на траверсе. Датчик может работать на растяжение и сжатие.
Дополнительно диапазон измерений перемещения (деформации) образцов обеспечивается датчиками перемещений (деформаций) контактными. Датчики имеют возможность подключения к электронному шкафу управления машин.
Электронный шкаф управления предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.
Машины могут быть укомплектованы высокотемпературными печами, температурными камерами, а также различными датчиками перемещений (деформации) с различными диапазонами измерений, отвечающими требованиям испытаний в соответствии с таблицей 7.
Выпускаемые модификации машин QBS-5, QBS-10, QBS-20, QBS-50, QBS-100, QBS-200, QBS-250, QBS-300, QBS-500, QBS-750, QBS-1000, QBS-2000, QBS-2500, QBS-5A, QBS-10A, QBS-20A, QBS-50A, QBS-100A, QBS-200A, QBS-250A, QBS-300A, QBS-500A, QBS-750A, QBS-1000A, QBS-2000A, QBS-2500A, QBS-5B, QBS-10B, QBS-20B, QBS-50B, QBS-100B, QBS-200B, QBS-250B, QBS-300B, QBS-500B, QBS-750B, QBS-1000B, QBS-2000B, QBS-2500B различаются внешним видом, диапазоном измерений силы.
Машины в зависимости от исполнения могут иметь в обозначении следующие дополнительные буквы латинского алфавита:
А - облегченная конструкция машины;
В - машины с верхним расположением гидроцилиндра.
Общий вид машин приведен на рисунках 1-3.
Пломбирование осуществляется посредством нанесения наклейки на контроллер машин.
Место нанесения пломбировочной наклейки указано на рисунке 4.
Товарный
знак
MERT/5
наносится краской на фронтальную
сторону машин.
Серийный номер машин в буквенно-цифровом формате наносится методом печати на маркировочную табличку, расположенную на основании машины с левой стороны. Общий вид маркировочной таблички приведён на рисунке 5. Нанесение знака поверки на машины
не предусмотрено.

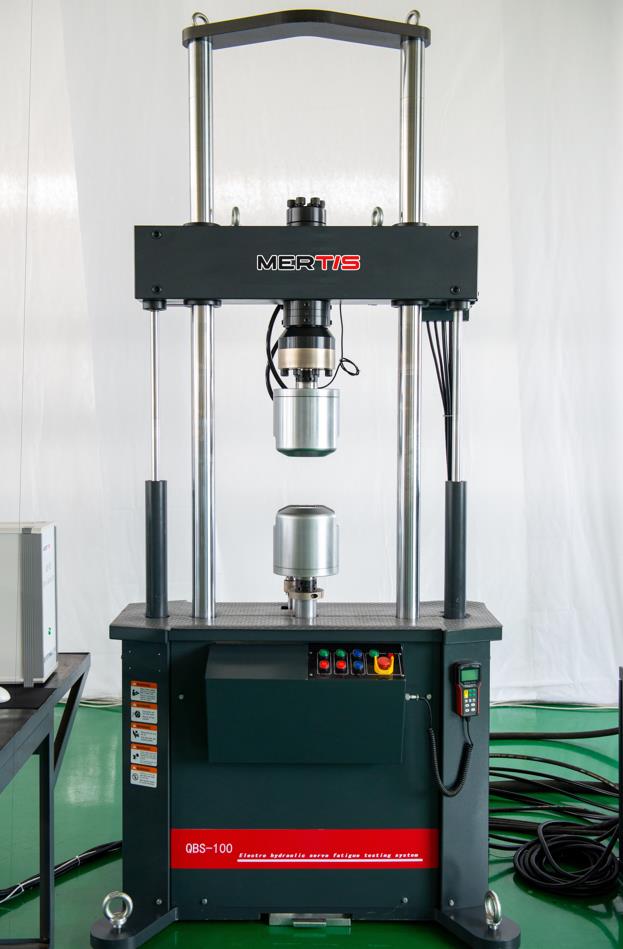

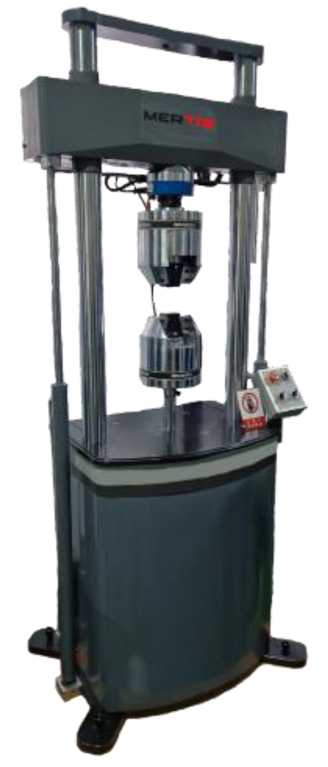

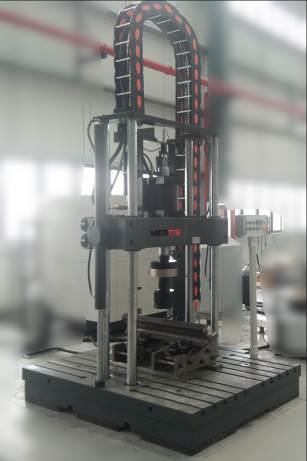

Рисунок 1 - Общий вид машин испытательных MERTIS QBS-5, QBS-10, QBS-20, QBS-50, QBS-100, QBS-200, QBS-250, QBS-300, QBS-500, QBS-750, QBS-1000, QBS-2000, QBS-2500

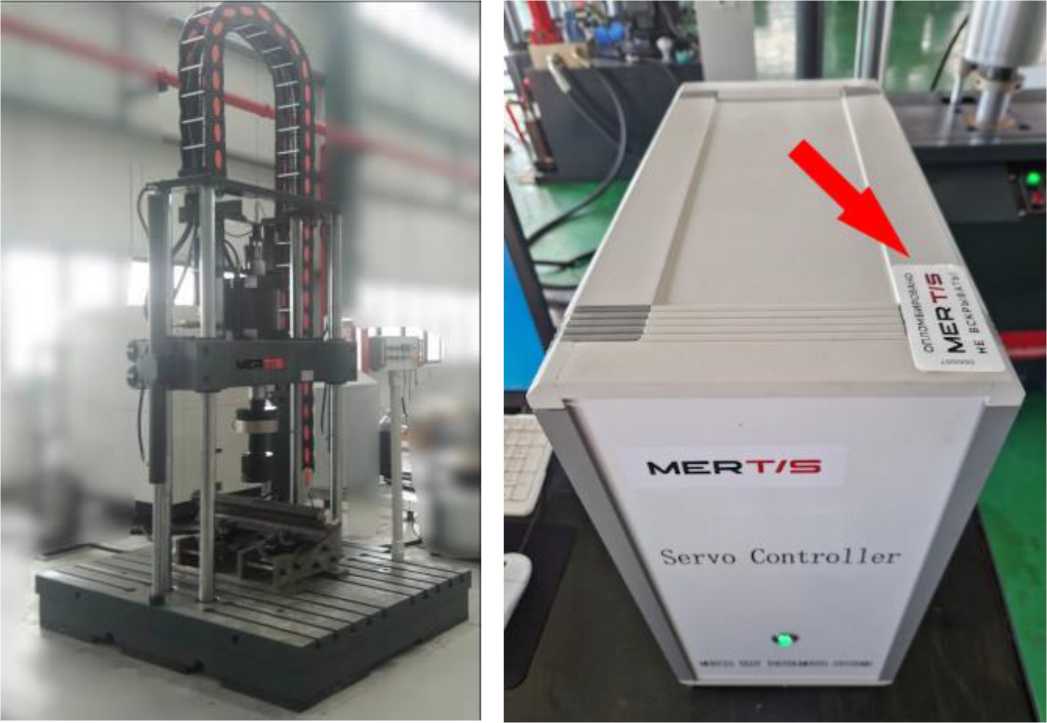

Рисунок 2 - Общий вид машин испытательных MERTIS QBS-5A, QBS-10A, QBS-20A, QBS-50A, QBS-100A, QBS-200A, QBS-250A, QBS-300A, QBS-500A, QBS-750A, QBS-1000A, QBS-2000A, QBS-2500A

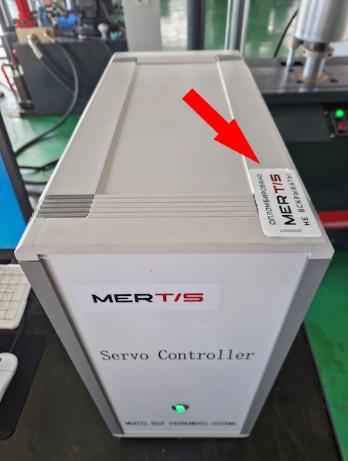

Рисунок 4 - Место нанесения пломбировочной наклейки

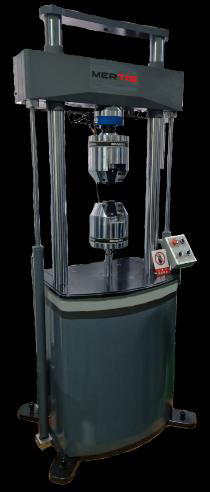

Рисунок 3 - Общий вид машин испытательных MERTIS QBS-5B, QBS-10B, QBS-20B, QBS-50B, QBS-100B, QBS-200B, QBS-250B, QBS-300B, QBS-500B, QBS-750B, QBS-1000B, QBS-2000B, QBS-2500B
Рисунок 5 - Общий вид маркировочной таблички
Программное обеспечение
Для работы с машинами используется программное обеспечение «merTEST-DS» (далее - ПО), устанавливаемое на персональном компьютере. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО «merTEST-DS» защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
merTEST-DS |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
9D7589C85DE0CC119B23 62BAD2889C03 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
QBS-5 QBS-5A QBS-5B |
QBS-10 QBS-10A QBS-10B |
QBS-20 QBS-20A QBS-20B | |
|
Диапазон измерений силы, кН |
от 0,01 до 5 |
от 0,02 до 10 |
от 0,04 до 20 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 / ±11) | ||
|
Диапазон измерений перемещения штока гидроцилиндра, мм |
от -50 до +50 от -75 до +75 от -100 до +1001) | ||
|
Пределы допускаемой погрешности измерений перемещения штока гидроцилиндра: - абсолютной, в диапазоне измерений от -0,5 до + 0,5 мм включ., мкм - относительной, от нижнего предела измерений до -0,5 мм и св. 0,5 мм до верхнего предела измерений, % |
±2,5 ±0,5 | ||
|
1) - фактическое значение указывается в паспорте | |||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
QBS-50 QBS-50A QBS-50B |
QBS-100 QBS-100A QBS-100B |
QBS-200 QBS-200A QBS-200B | |
|
Диапазон измерений силы, кН |
от 0,1 до 50 |
от 0,2 до 100 |
от 0,4 до 200 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 / ±11) | ||
|
Диапазон измерений перемещения штока гидроцилиндра, мм |
от -50 до +50 от -75 до +75 от -100 до +1001) | ||
|
Пределы допускаемой погрешности измерений перемещения штока гидроцилиндра: - абсолютной, в диапазоне измерений от -0,5 до + 0,5 мм включ., мкм - относительной, от нижнего предела измерений до -0,5 мм и св. 0,5 мм до верхнего предела измерений, % |
±2,5 ±0,5 | ||
|
1) - фактическое значение указывается в паспорте | |||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
QBS-250 QBS-250A QBS-250B |
QBS-300 QBS-300A QBS-300B |
QBS-500 QBS-500A QBS-500B | |
|
Диапазон измерений силы, кН |
от 0,5 до 250 |
от 0,6 до 300 |
от 1 до 500 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 / ±11) | ||
|
Диапазон измерений перемещения штока гидроцилиндра, мм |
от -50 до +50 от -75 до +75 от -100 до +1001) | ||
|
Пределы допускаемой погрешности измерений перемещения штока гидроцилиндра: - абсолютной, в диапазоне измерений от -0,5 до + 0,5 мм включ., мкм - относительной, от нижнего предела измерений до -0,5 мм и св. 0,5 мм до верхнего предела измерений, % |
±2,5 ±0,5 | ||
|
1) - фактическое значение указывается в паспорте | |||
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
QBS-750 QBS-750A QBS-750B |
QBS-1000 QBS-1000A QBS-1000B |
QBS-2000 QBS-2000A QBS-2000B | |
|
Диапазон измерений силы, кН |
от 1,5 до 750 |
от 2 до 1000 |
от 4 до 2000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 / ±11) | ||
|
Диапазон измерений перемещения штока гидроцилиндра, мм |
от -50 до +50 от -75 до +75 от -100 до +1001) | ||
|
Пределы допускаемой погрешности измерений перемещения штока гидроцилиндра: - абсолютной, в диапазоне измерений от -0,5 до + 0,5 мм включ., мкм - относительной, от нижнего предела измерений до -0,5 мм и св. 0,5 мм до верхнего предела измерений, % |
±2,5 ±0,5 | ||
|
1) - фактическое значение указывается в паспорте | |||
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций |
|
QBS-2500 QBS-2500A QBS-2500B | |
|
Диапазон показаний силы, кН |
от 0 до 3000 |
|
Диапазон измерений силы, кН |
от 5 до 2000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 / ±11) |
|
Диапазон измерений перемещения штока гидроцилиндра, мм |
от -50 до +50 от -75 до +75 от -100 до +1001) |
|
Пределы допускаемой погрешности измерений перемещения штока гидроцилиндра: - абсолютной, в диапазоне измерений от -0,5 до + 0,5 мм включ., мкм - относительной, от нижнего предела измерений до -0,5 мм и св. 0,5 мм до верхнего предела измерений, % |
±2,5 ±0,5 |
|
1) - фактическое значение указывается в паспорте | |
Таблица 7 - Метрологические характеристики перемещения (деформации)
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещений (деформации) |
Пределы допускаемой погрешности измерений перемещений (деформации) |
|
3541-003М-025МЪТ 3541-003М-025М -ST 3541-003М-025М-НТ1 3541-003М-025М-НТ2 3541-003M-O25M-LHT |
3 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 мм до 2,5 мм |
|
3541-OO3M-O4OM-LT 3541-003М-040М -ST 3541-003М-040М-НТ1 3541-OO3M-O4OM-HT2 3541-OO3M-O4OM-LHT |
3 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3541-OO3M-O7OM-LT 3541-003М-070М -ST 3541-OO3M-O7OM-HT1 3541-OO3M-O7OM-HT2 3541-OO3M-O7OM-LHT |
3 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3541-OO3M-1OOM-LT 3541-003М-100М -ST 3541-OO3M-1OOM-HT1 3541-OO3M-1OOM-HT2 3541-OO3M-1OOM-LHT |
3 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3541-OO3M-12OM-LT 3541-003М-120М -ST 3541-OO3M-12OM-HT1 3541-OO3M-12OM-HT2 3541-OO3M-12OM-LHT |
3 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3541-OO5M-O25M-LT 3541-005М-025М -ST 3541-OO5M-O25M-HT1 3541-OO5M-O25M-HT2 3541-OO5M-O25M-LHT |
5 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3541-OO5M-O4OM-LT 3541-005М-040М -ST 3541-OO5M-O4OM-HT1 3541-OO5M-O4OM-HT2 3541-OO5M-O4OM-LHT |
5 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. -относительной: ±0, 5% в диапазоне измерений св. 0,3 до 4 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещений (деформации) |
Пределы допускаемой погрешности измерений перемещений (деформации) |
|
3541-005M-070M-LT 3541-005М-070М -ST 3541-005M-070M-HT1 3541-005M-070M-HT2 3541-005M-070M-LHT |
5 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3541-005M-100M-LT 3541-005М-100М -ST 3541-005M-100M-HT1 3541-005M-100M-HT2 3541-005M-100M-LHT |
5 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3541-005M-120M-LT 3541-005М-120М -ST 3541-005M-120M-HT1 3541-005M-120M-HT2 3541-005M-120M-LHT |
5 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений св. 0,3 до 12 мм |
|
3541-008M-025M-LT 3541-008M-025M -ST 3541-008M-025M-HT1 3541-008M-025M-HT2 3541-008M-025M-LHT |
8 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3541-008M-040M-LT 3541-008M-040M -ST 3541-008M-040M-HT1 3541-008M-040M-HT2 3541-008M-040M-LHT |
8 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3541-008M-070M-LT 3541-008M-070M -ST 3541-008M-070M-HT1 3541-008M-070M-HT2 3541-008M-070M-LHT |
8 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений св. 0,3 до 7 мм |
|
3541-008M-100M-LT 3541-008M-100M -ST 3541-008M-100M-HT1 3541-008M-100M-HT2 3541-008M-100M-LHT |
8 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений св. 0,3 до 10 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещений (деформации) |
Пределы допускаемой погрешности измерений перемещений (деформации) |
|
3541-008M-120M-LT 3541-008М-120М -ST 3541-008M-120M-HT1 3541-008M-120M-HT2 3541-008M-120M-LHT |
8 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений св. 0,3 до 12 мм |
|
3541-010M-025M-LT 3541-010М-025М -ST 3541-010M-025M-HT1 3541-010M-025M-HT2 3541-010M-025M-LHT |
10 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3541-010M-040M-LT 3541-010М-040М -ST 3541-010M-040M-HT1 3541-010M-040M-HT2 3541-010M-040M-LHT |
10 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3541-010M-070M-LT 3541-010М-070М -ST 3541-010M-070M-HT1 3541-010M-070M-HT2 3541-010M-070M-LHT |
10 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3541-010M-100M-LT 3541-010M-100M -ST 3541-010M-100M-HT1 3541-010M-100M-HT2 3541-010M-100M-LHT |
10 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3541-010M-120M-LT 3541-010M-120M -ST 3541-010M-120M-HT1 3541-010M-120M-HT2 3541-010M-120M-LHT |
10 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3541-012M-025M-LT 3541-012M-025M -ST 3541-012M-025M-HT1 3541-012M-025M-HT2 3541-012M-025M-LHT |
12 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещений (деформации) |
Пределы допускаемой погрешности измерений перемещений (деформации) |
|
3541-012M-040M-LT 3541-012М-040М -ST 3541-012M-040M-HT1 3541-012M-040M-HT2 3541-012M-040M-LHT |
12 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3541-012M-070M-LT 3541-012М-070М -ST 3541-012M-070M-HT1 3541-012M-070M-HT2 3541-012M-070M-LHT |
12 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3541-012M-100M-LT 3541-012М-100М -ST 3541-012M-100M-HT1 3541-012M-100M-HT2 3541-012M-100M-LHT |
12 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений св. 0,3 до 10 мм |
|
3541-012M-120M-LT 3541-012М-120М -ST 3541-012M-120M-HT1 3541-012M-120M-HT2 3541-012M-120M-LHT |
12 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3541-020M-025M-LT 3541-020M-025M -ST 3541-020M-025M-HT1 3541-020M-025M-HT2 3541-020M-025M-LHT |
20 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3541-020M-040M-LT 3541-020M-040M -ST 3541-020M-040M-HT1 3541-020M-040M-HT2 3541-020M-040M-LHT |
20 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3541-020M-070M-LT 3541-020M-070M -ST 3541-020M-070M-HT1 3541-020M-070M-HT2 3541-020M-070M-LHT |
20 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещений (деформации) |
Пределы допускаемой погрешности измерений перемещений (деформации) |
|
3541-020M-100M-LT 3541-020М-100М -ST 3541-020M-100M-HT1 3541-020M-100M-HT2 3541-020M-100M-LHT |
20 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3541-020M-120M-LT 3541-020М-120М -ST 3541-020M-120M-HT1 3541-020M-120M-HT2 3541-020M-120M-LHT |
20 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3548COD-005M-025M-ST 3548COD-005M-025M-HT |
5 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3548COD-005M-040M-ST 3548COD-005M-040M-HT |
5 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3548COD-005M-070M-ST 3548COD-005M-070M-HT |
5 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св.0,3 до 7 мм |
|
3548COD-005M-100M-ST 3548COD-005M-100M-HT |
5 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3548COD-005M-120M-ST 3548COD-005M-120M-HT |
5 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещений (деформации) |
Пределы допускаемой погрешности измерений перемещений (деформации) |
|
3548COD-008M-025M-ST 3548COD-008M-025M-HT |
8 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм включ. |
|
3548COD-008M-040M-ST 3548COD-008M-040M-HT |
8 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3548COD-008M-070M-ST 3548COD-008M-070M-HT |
8 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3548COD-008M-100M-ST 3548COD-008M-100M-HT |
8 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3548COD-008M-120M-ST 3548COD-008M-120M-HT |
8 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3548COD-010M-025M-ST 3548COD-010M-025M-HT |
10 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3548COD-010M-040M-ST 3548COD-010M-040M-HT |
10 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св.0,3 до 4 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещений (деформации) |
Пределы допускаемой погрешности измерений перемещений (деформации) |
|
3548COD-010M-070M-ST 3548COD-010M-070M-HT |
10 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3548COD-010M-100M-ST 3548COD-010M-100M-HT |
10 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3548COD-010M-120M-ST 3548COD-010M-120M-HT |
10 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3548COD-012M-025M-ST 3548COD-012M-025M-HT |
12 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3548COD-012M-040M-ST 3548COD-012M-040M-HT |
12 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3548COD-012M-070M-ST 3548COD-012M-070M-HT |
12 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3548COD-012M-100M-ST 3548COD-012M-100M-HT |
12 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещений (деформации) |
Пределы допускаемой погрешности измерений перемещений (деформации) |
|
3548COD-012M-120M-ST 3548COD-012M-120M-HT |
12 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3548COD-020M-025M-ST 3548COD-020M-025M-HT |
20 |
от 0 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 2,5 мм |
|
3548COD-020M-040M-ST 3548COD-020M-040M-HT |
20 |
от 0 до 4 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 4 мм |
|
3548COD-020M-070M-ST 3548COD-020M-070M-HT |
20 |
от 0 до 7 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 7 мм |
|
3548COD-020M-100M-ST 3548COD-020M-100M-HT |
20 |
от 0 до 10 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 10 мм |
|
3548COD-020M-120M-ST 3548COD-020M-120M-HT |
20 |
от 0 до 12 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от 0 до 0,3 мм включ. - относительной: ±0,5 % в диапазоне измерений св. 0,3 до 12 мм |
|
3648-010M-005M-ST 3648-010M-005M-HT |
10 |
от -0,5 до 0,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -0,5 до -0,3 и св. 0,3 до 0,5 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещений (деформации) |
Пределы допускаемой погрешности измерений перемещений (деформации) |
|
3648-010M-010M-ST 3648-010M-010M-HT |
10 |
от -1 до 1 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -1 до -0,3 и св. 0,3 до 1 мм |
|
3648-010M-025M-ST 3648-010M-025M-HT |
10 |
от -2,5 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -2,5 до -0,3 и св. 0,3 до 2,5 мм |
|
3648-0125M-005M-ST 3648-0125M-005M-HT |
12,5 |
от -0,5 до 0,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -0,5 до -0,3 и св. 0,3 до 0,5 мм |
|
3648-0125M-010M-ST 3648-0125M-010M-HT |
12,5 |
от -1 до 1 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -1 до -0,3 и св. 0,3 до 1 мм |
|
3648-0125M-025M-ST 3648-0125M-025M-HT |
12,5 |
от -2,5 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -2,5 до -0,3 и св. 0,3 до 2,5 мм |
|
3648-025M-005M-ST 3648-025M-005M-HT |
25 |
от -0,5 до 0,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -0,5 до -0,3 и св. 0,3 до 0,5 мм |
|
3648-025M-010M-ST 3648-025M-010M-HT |
25 |
от -1 до 1 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -1 до -0,3 и св. 0,3 до 1 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещений (деформации) |
Пределы допускаемой погрешности измерений перемещений (деформации) |
|
3648-025M-025M-ST 3648-025M-025M-HT |
25 |
от -2,5 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -2,5 до -0,3 и св. 0,3 до 2,5 мм |
|
3648-050M-005M-ST 3648-050M-005M-HT |
50 |
от -0,5 до 0,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -0,5 до -0,3 и св. 0,3 до 0,5 мм |
|
3648-050M-010M-ST 3648-050M-010M-HT |
50 |
от -1 до 1 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -1 до -0,3 и св. 0,3 до 1 мм |
|
3648-050M-025M-ST 3648-050M-025M-HT |
50 |
от -2,5 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -2,5 до -0,3 и св. 0,3 до 2,5 мм |
Таблица 8 - Технические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
QBS-5 QBS-5A QBS-5B |
QBS-10 QBS-10A QBS-10B |
QBS-20 QBS-20A QBS-20B | |
|
Габаритные размеры (ВысотахДлина^Ширина), мм, не более |
1890x660x500 |
1890x660x500 |
1890x660x500 |
|
Масса, кг, не более |
400 |
400 |
400 |
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
QBS-50 QBS-50A QBS-50B |
QBS-100 QBS-100A QBS-100B |
QBS-200 QBS-200A QBS-200B | |
|
Габаритные размеры (ВысотаxДлинаxШирина), мм, не более |
1890x660x500 |
2780x786x1272 |
2815x820x1380 |
|
Масса, кг, не более |
800 |
1400 |
2000 |
Таблица 10 - Технические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
QBS-250 QBS-250A QBS-250B |
QBS-300 QBS-300A QBS-300B |
QBS-500 QBS-500A QBS-500B | |
|
Габаритные размеры (ВысотахДлинахШирина), мм, не более |
2815х820х1380 |
2815x820x1380 |
3780x904x1492 |
|
Масса, кг, не более |
2400 |
2400 |
3500 |
Таблица 11 - Технические характеристики
|
Наименование характеристики |
Значение для модификаций | ||
|
QBS-750 QBS-750A QBS-750B |
QBS-1000 QBS-1000A QBS-1000B |
QBS-2000 QBS-2000A QBS-2000B | |
|
Габаритные размеры (ВысотахДлинахШирина), мм, не более |
2815x820x1380 |
2815x1492x1492 |
3780x1492x1492 |
|
Масса, кг, не более |
2400 |
5000 |
5000 |
Таблица 12 - Технические характеристики
|
Наименование характеристики |
Значение для модификаций |
|
QBS-2500 QBS-2500A QBS-2500B | |
|
Габаритные размеры (ВысотаxДлинаxШирина), мм, не более |
3780x1492x1492 |
|
Масса, кг, не более |
5500 |
Таблица 13 - Условия эксплуатации и параметры электрического питания
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220+22-22 питание контроллера/ 3 80+38-з8 питание электронного шкафа управления и гидростанции от 49 до 51 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +30 80 |
Таблица 14 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на маркировочную табличку типографским способом.
Комплектность
Таблица 15- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|

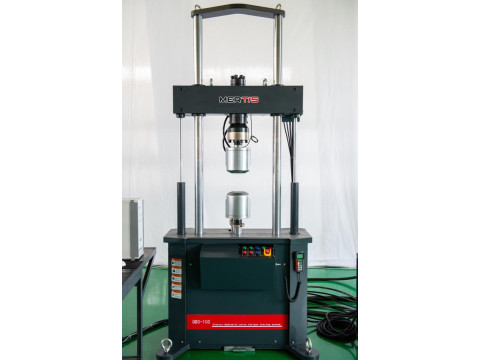

1) Машина испытательная MERTIS QBS |
_ |
1 |
|
2) Система управления и сбора данных |
_ |
1 |
|
3) Программное обеспечение merTEST-DS на электронном носителе |
_ |
1 |
|
4) Персональный компьютер |
_ |
по заказу |
|
5) Руководство по эксплуатации |
_ |
1 |
|
6) Паспорт |
1 | |
|
7) Гидростанция |
_ |
по заказу |
|
8) Датчик перемещений (деформации) |
_ |
по заказу |
Сведения о методах измерений
приведены в разделе «Применение согласно предписаниям» документа «Машины испытательные MERTIS QBS. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г.
Стандарт предприятия Changchun Qianbang Test Equipment Co., Ltd, Китай
Смотрите также
