Преобразователи аналоговые переменного тока ЕП34С
| Номер в ГРСИ РФ: | 97089-25 |
|---|---|
| Производитель / заявитель: | ОАО "Электроприбор", г.Чебоксары |
Преобразователи аналоговые переменного тока ЕП34С (далее - преобразователи) предназначены для линейного преобразования силы переменного тока частотой 50 Гц в электрических цепях до 660 В в выходные унифицированные сигналы постоянного тока в составе автоматизированных информационно-измерительных систем.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97089-25 | |||||||||||||||
| Действует | по 08.12.2030 | |||||||||||||||
| Наименование | Преобразователи аналоговые переменного тока | |||||||||||||||
| Модель | ЕП34С | |||||||||||||||
| Модификации |
ЕП34С-a-b-c-d, где: ЕП34С - тип преобразователя a - диапазон преобразований входного сигнала среднеквадратического значения силы переменного тока, А: 0...0,5; 0...1; 0...2,5; 0...5; 0...25; 0...50; 0...100 b - диапазон выходного аналогового сигнала силы постоянного тока, мА: А - от 0 до 5; С - от 0 до 20 c - условное обозначение пределов допускаемой приведенной к верхнему пределу диапазона выходного аналогового сигнала основной погрешности преобразований: 0,5; 1,0 d - исполнение, характеризующее область применения:А(у) для эксплуатации на объектах использования атомной энергии, где у – класс безопасности по НП-001; х - общепромышленное исполнение на испытания представлены: ЕП34С-0...0,5А-А-0,5-х ЕП34С-0...100А-С-0,5-х ЕП34С-0...0,5А-С-0,5-х ЕП34С-0...5А-А-0,5-х |
|||||||||||||||
| Приказы |
№2671 от
08.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 95660e1b-6f2f-093e-2cae-dd87b8ae6822 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ОАО «Электроприбор», РОССИЯ, 428020, Чувашская Республика –Чувашия, г. Чебоксары, проспект И.Я. Яковлева, дом 3
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0011-2025 МП Государственная система обеспечения единства измерений Преобразователи аналоговые переменного тока ЕП34С Методика поверки
(с 08.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
для класса точности 0,5
4 года
для класса точности 1,0
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97089-25: Описание типа
2025-97089-25.pdf
|
Скачать | 131.1 КБ | |
|
97089-25: Методика поверки
РВНЕ.0011-2025 МП
2025-mp97089-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Преобразователи аналоговые переменного тока ЕП34С (далее - преобразователи) предназначены для линейного преобразования силы переменного тока частотой 50 Гц в электрических цепях до 660 В в выходные унифицированные сигналы постоянного тока в составе автоматизированных информационно-измерительных систем.
Описание
Принцип действия преобразователей основан на формировании постоянного тока, эквивалентного входному значению переменного тока методом выпрямления во входной цепи с последующей фильтрацией для передачи в цепь токовой петли.
Конструктивно преобразователи состоят из пластмассового корпуса, включающего основание и крышку. Крышка корпуса крепится к основанию при помощи четырех винтов. На задней панели предусмотрено крепление на DIN-рейку шириной 35 мм.
Для исполнений преобразователей со значениями преобразования входного сигнала силы переменного тока до 5 А на крышке установлены 4 клеммы (2 входные и 2 выходные). Для исполнений преобразователей со значениями преобразования входного сигнала силы переменного тока от 25 до 100 А установлены 2 клеммы для выходного сигнала. Для данных исполнений в центре основания имеется круглое сквозное отверстие силового провода измеряемой цепи.
Структура условного обозначения исполнений преобразователей:
En34C-a-b-c-d
I----------Исполнение, характеризующее область применения:
- А(у) - для эксплуатации на объектах использования атомной энергии, где у - класс безопасности по НП-001;
- х - общепромышленное исполнение.
------------Условное обозначение пределов допускаемой приведенной к верхнему пределу диапазона выходного аналогового сигнала основной погрешности преобразований:
- 0,5;
- 1,0.
--------------Диапазон выходного аналогового сигнала силы постоянного тока, мА:
- А: от 0 до 5;
- С: от 0 до 20.
---------------Диапазон преобразований входного сигнала среднеквадратического значения силы переменного тока, А: - 0.0,5;
- 0...1;
- 0.2,5;
- 0.5;
- 0.25;
- 0.50;
- 0.100.
-------------------Тип преобразователя: ЕП34С.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид преобразователей с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-2. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом преобразователей. Способ ограничения доступа к местам настройки (регулировки) - саморазрушающаяся пломба-наклейка с нанесением знака поверки.
Корпус преобразователей изготавливают из пластмассы, окрашиваемой в цвета, которые определяет изготовитель.
Место нанесения знака утверждения типа
Место нанесения саморазрушающейся пломбы-наклейки с нанесением знака поверки

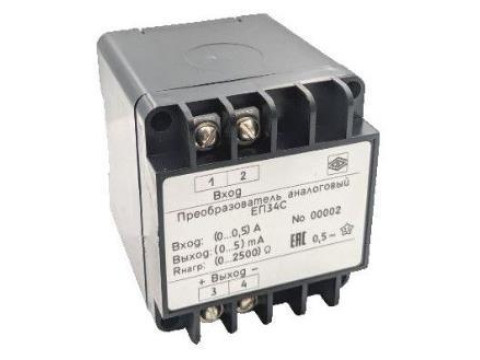

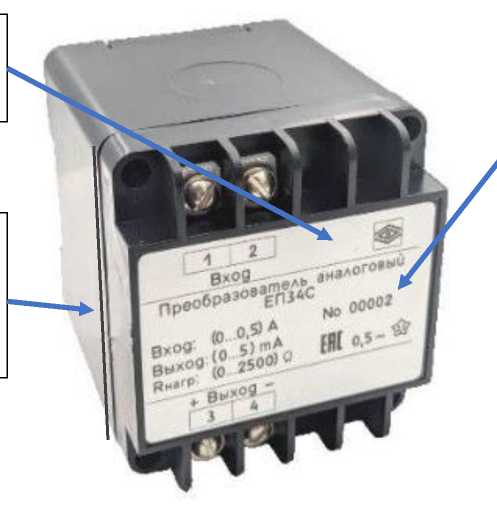

Рисунок 1 - Общий вид исполнений преобразователей со значениями преобразования входного сигнала силы переменного тока до 5 А с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа,
Место нанесения заводского номера
места нанесения заводского номера
Место нанесения саморазрушающейся пломбы-наклейки с нанесением знака поверки
Место нанесения знака утверждения типа
Место нанесения заводского номера

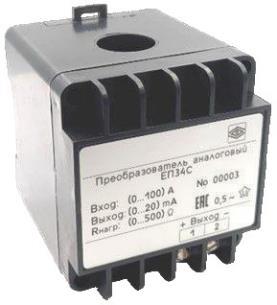

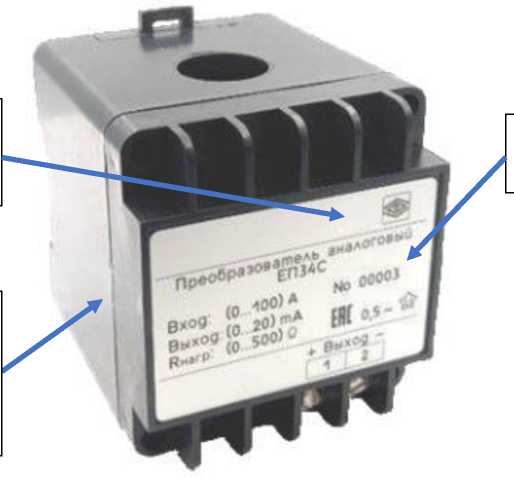

Рисунок 2 - Общий вид исполнений преобразователей со значениями преобразования входного сигнала силы переменного тока от 25 до 100 А с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Диапазоны преобразований входного сигнала среднеквадратического значения силы переменного тока1), А |
Частота входного сигнала, Гц |
Диапазоны выходного аналогового сигнала силы постоянного тока, мА |
|
от 0 до 0,5 от 0 до 1 от 0 до 2,5 от 0 до 5 |
50 |
от 0 до 5 |
|
от 0 до 0,5 от 0 до 1 от 0 до 2,5 от 0 до 5 от 0 до 25 от 0 до 50 от 0 до 100 |
от 0 до 20 | |
|
1) Конкретное значение диапазона указывается в паспорте на преобразователь. | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного аналогового сигнала силы постоянного тока) основной погрешности преобразований входного сигнала среднеквадратического значения силы переменного тока в выходной аналоговый сигнал силы постоянного тока (в зависимости от заказа), % |
±0,5 или ±1,0 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона выходного аналогового сигнала силы постоянного тока) дополнительной погрешности преобразований входного сигнала среднеквадратического значения силы переменного тока, вызванной отклонением температуры от нормальных условий, в диапазоне рабочих температур, на каждые 10 °С, % |
±0,4 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +25 от 30 до 80 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Сопротивление нагрузки для исполнений, Ом, не более: - ЕП34С-0...0,5 А-А-с-d - ЕП34С-0...1 А-А-с-d - ЕП34С-0...2,5 А-А-с-d - ЕП34С-0...5 А-А-с-d |
2500 |
|
Сопротивление нагрузки для исполнений, Ом, не более: - ЕП34С-0...0,5 А-С-с-d - ЕП34С-0...1 А-С-с-d - ЕП34С-0...2,5 А-С-с-d - ЕП34С-0...5 А-С-с-d - ЕП34С-0...25 А-С-с-d - ЕП34С-0...50 А-С-с-d - ЕП34С-0...100 А-С-с-d |
500 |
|
Потребляемая мощность, В^А, не более |
1,2 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
70x86x79 |
|
Масса, кг, не более |
0,4 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +35 °С, %, не более |
от -30 до +50 95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус преобразователя любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь аналоговый переменного тока ЕП34С |
- |
1 шт. |
|
Паспорт |
0ПЧ.468.515 |
1 экз. |
|
Руководство по эксплуатации |
0ПЧ.140.371 РЭ |
1 экз.1) |
|
Комплект монтажных частей |
- |
1 шт. |
|
1) Допускается 1 экз. на партию до 10 шт. | ||
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» руководства по эксплуатации 0ПЧ.140.371 РЭ.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ Р МЭК 60688-2015 «Преобразователи электрические измерительные
для преобразования электрических параметров переменного и постоянного тока в аналоговые и цифровые сигналы»
ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
ТУ 26.51.43-261-05763903-2024 «Преобразователи аналоговые переменного тока ЕП34С. Технические условия»
