Резервуары стальные вертикальные цилиндрические РВСС-3000
| Номер в ГРСИ РФ: | 97098-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Томскнефтепереработка" (ТНП), с.Семилужки |
Резервуары стальные вертикальные цилиндрический РВСС-3000 (далее - резервуары) предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 97098-25 |
| Наименование | Резервуары стальные вертикальные цилиндрические |
| Модель | РВСС-3000 |
| Идентификатор записи ФИФ ОЕИ | 7c0d0625-97d0-b9c0-2c0c-2c8651bba68f |
Производитель / Заявитель
ООО «ТНП», РОССИЯ, 634530, Россия, Томская обл., Томский м. р-н, Воронинское с. п., с. Семилужки, ул. Нефтепровод, д.2, стр. 18, помещ. 5
Поверка
| Межповерочный интервал / Периодичность поверки | 60 (мес.) |
| Зарегистрировано поверок |
Поверители
Скачать
|
97098-25: Описание типа
2025-97098-25.pdf
|
Скачать | 232.1 КБ | |
|
97098-25: Методика поверки
МП 507-2025
2025-mp97098-25.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Резервуары стальные вертикальные цилиндрический РВСС-3000 (далее - резервуары) предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуаров РВСС-3000 основан на заполнении их нефтепродуктами до произвольного уровня, соответствующего объему нефти и нефтепродуктов, согласно градуировочным таблицам резервуаров.
Резервуары стальные вертикальные цилиндрические РВСС-3000 представляет собой вертикально установленный стальной сосуд, состоящий из цилиндрической стенки, днища и стационарной крыши.
Резервуары оборудованы приемо-раздаточными устройствами и люками. Заполнение и выдача нефти и нефтепродуктов осуществляется через приемо-раздаточные устройства. В верхней части резервуаров предусмотрена площадка, предназначенная для удобства и безопасности перемещения обслуживающего персонала. По периметру верхней части резервуаров установлены секции ограждения.
Расположение резервуаров стальных вертикальных цилиндрических РВСС-3000 -наземное.
Резервуары стальные вертикальные цилиндрические РВСС-3000 с заводскими номерами 186, 187, 188, 189 расположены на территории ООО «ТНП», Томская область, Томский м. р-н, Воронинское с. п.,с. Семилужки, ул. Нефтепровод, д.2.

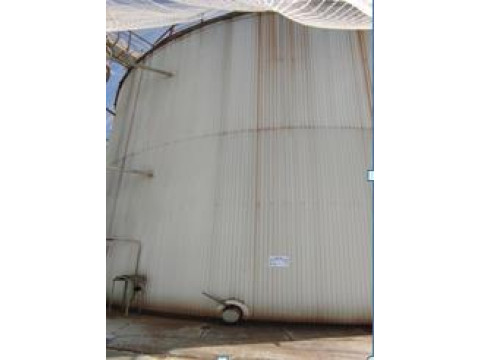

Общий вид резервуаров РВСС-3000 представлен на рисунке 1.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочную таблицу.
Пломбирование резервуаров стальных вертикальных цилиндрических РВСС - 3000 не предусмотрено.
Заводские номера в виде цифрового обозначения, состоящие из трех арабских цифр, нанесены в паспорта и маркировочные таблички резервуаров печатным способом обеспечивающим идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуаров.
Маркировочные таблички резервуаров представлены на рисунке 2.

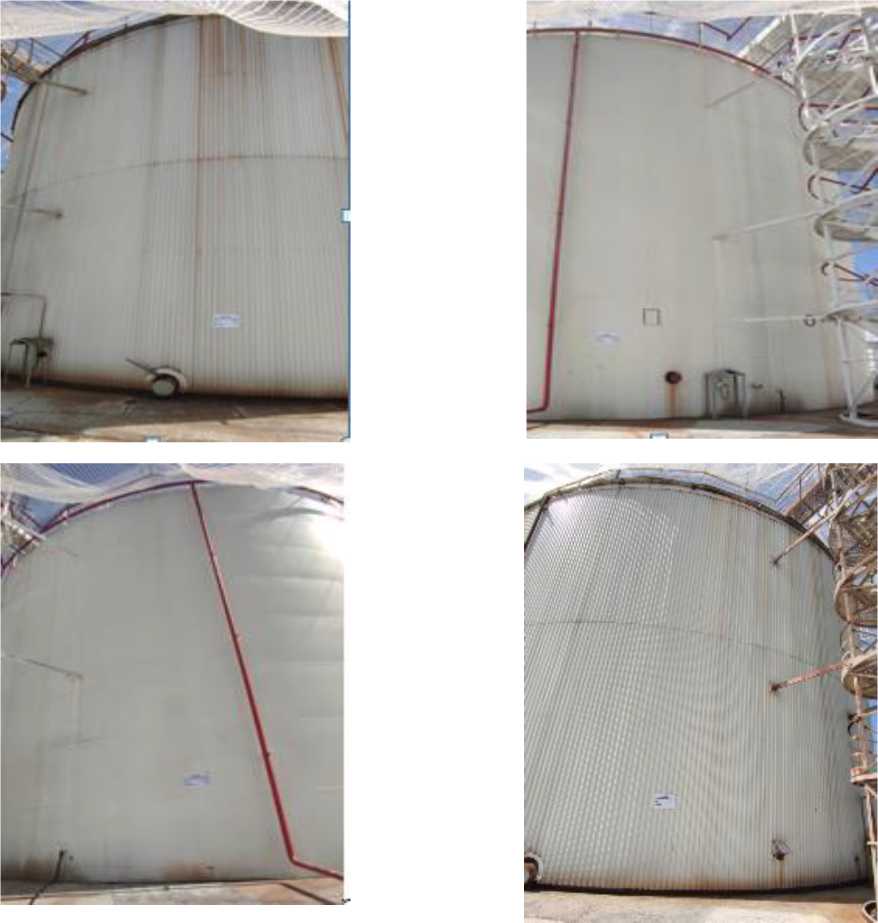

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических РВСС-3000
ООО >тнп» Тип резервуара РВСС-3000
Объем 3000 м3
Зав. номер
ООО «тип.
Тип резервуара РВСС-3000
Объем 3000 м3
Зав. номер
ООО «тип» Тип резервуара РВСС-3000
Объем 3000 м3
Зав. номер
ООО «тип» Тип резервуара РВСС-3000
Объем 3000 м3
Зав. номер
Рисунок 2 - Маркировочные таблички резервуаров РВСС-3000
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
3000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров, % |
±0,2 |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -55 до +40 |
Знак утверждения типа
наносится на титульные листы паспортов печатным способом.
Комплектность
Таблица 3 - Комплектность резервуаров
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВСС-3000 |
4 шт. |
|
Резервуар стальной вертикальный цилиндрический РВС-3000. Паспорт |
4 экз. |
Сведения о методах измерений
приведены в паспорте (раздел 5 «Заметки по эксплуатации»).
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
