Датчики угла наклона ISSO TILT (далее - датчики) предназначены для измерений углов наклона конструкций.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97101-25 | |||||||||
| Действует | по 09.12.2030 | |||||||||
| Наименование | Датчики угла наклона | |||||||||
| Модель | ISSO TILT | |||||||||
| Модификации |
ISSO TILT1-1.1 ISSO TILT1-1.2 ISSO TILTG-1.2 RS-485 |
|||||||||
| Приказы |
№2688 от
09.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | e29745d1-eae5-8962-54b5-4aa3701f6b0c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НТЦ «Комплексные системы мониторинга», РОССИЯ, 192102, г. Санкт-Петербург, ул. Фучика, д. 4, лит А, пом. 2Н, 3Н.4Н, помещение № 22
Поверка
| Методика поверки / информация о поверке |
МП-751-2025 Государственная система обеспечения единства измерений. Датчики угла наклона ISSO TILT. Методика поверки
(с 09.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97101-25: Описание типа
2025-97101-25.pdf
|
Скачать | 206.2 КБ | |
|
97101-25: Методика поверки
МП-751-2025
2025-mp97101-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Датчики угла наклона ISSO TILT (далее - датчики) предназначены для измерений углов наклона конструкций.
Описание
Принцип действия датчиков основан на измерении положения микромеханического датчика относительно вектора силы тяжести.
Датчики состоят из первичного преобразователя (микромеханического преобразователя), микропроцессора, энергонезависимой памяти и элементов электропитания схемы.
Конструктивно датчики представляют из себя одноосевой или двухосевой датчик (в зависимости от исполнения). Для моделей ISSO TILT1 выходной сигнал представлен в диапазоне от 0 до 5 В, для датчиков, ISSO TILTG-1.2 RS-485 - цифровой сигнал, по протоколу Modbus RTU через преобразователи на RS-485. На боковой поверхности корпуса датчика находится кабель с разъемом для подачи питания и вывода информации с измерителя. На верхней поверхности корпуса датчика нанесены риски, соответствующие направлениям измерительных осей X и Y.
К датчикам угла наклона относятся модификации ISSO TILT1-1.1, ISSO TILT1-1.2, ISSO TILTG-1.2 RS-485. Заводской номер в виде семизначного обозначения, состоящий из префикса TG - для датчиков TILTG и T1 - для датчиков TILT1, и шести цифр, наносится на корпус датчиков типографским способом на маркировочную наклейку в месте, указанном на рисунке 1.
Общий вид датчиков представлен на рисунках 1 - 2. Общий вид маркировочной наклейки показан на рисунке 3.

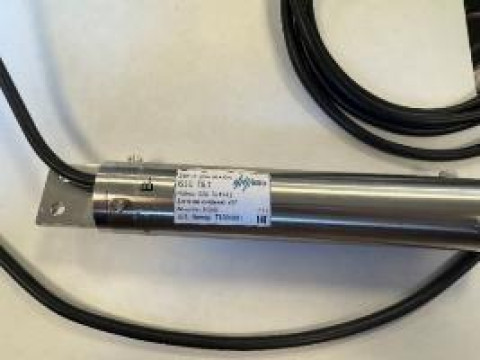

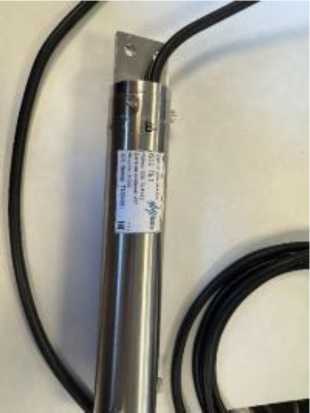

Рисунок 1 - Внешний вид датчиков угла наклона ISSO TILT1

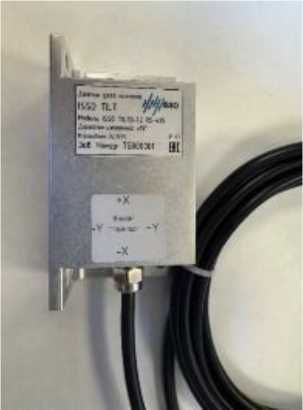

Рисунок 2 - Внешний вид датчиков угла наклона ISSO TILTG-1.2 RS-485
Датчик угла наклона /
ISSO TILT
Мабель: ISSO TILTG-1.2 RS-485
Диапазон измерений: t15°
Изготовлен: 02.2025 67
Заб. Номер: TG000001 [f][
Рисунок 3 - Общий вид маркировочной наклейки
Пломбирование датчиков не предусмотрено. Нанесение знака поверки на датчики не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) датчиков встроенное и устанавливается при их изготовлении. Для считывания данных с цифровых датчиков TILTG-1.2 RS-485 используется ноутбук с установленным ПО TILTG 1.2 v1.0. Датчик подключается или через серийный порт (COM) или через сетевой преобразователь RS-485 - ETHERNET (MOXA NPort IA5450A). В программном обеспечении выбирается тип подключения и указывается Slave ID (указан на корпусе датчика).
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TILTG 1.2 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО |
— |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Вертикальное |
Горизонтальное | |
|
Диапазон измерений угла наклона ISSO TILT1-1.1 ISSO TILT1-1.2, ISSO TILTG-1.2 RS-485 |
±15° ±15° |
- ±15° |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений угла наклона, % |
±0,5 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 12 до 36 |
|
Дискретность, для исполнений: ISSO TILTG-1.2 RS-485 |
0,003° |
|
Интерфейс передачи данных для модификаций ISSO TILTG-1.2 RS-485 |
RS-485 |
|
Выходной сигнал датчиков ISSO TILT1, В |
от 0 до 5 |
|
Габаритные размеры датчиков1), мм, не более: - ISSO TILT1-1.1, ISSO TILT1-1.2, диаметр х высота - ISSO TILTG-1.2 RS-485, длина х ширина х высота |
34x215 100x56x40 |
|
Масса1), кг, не более |
1,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от -45 до +80 от 30 до 98 |
|
1) без учета кабеля и кабельного ввода | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик угла наклона ISSO TILT |
_ |
1 шт. |
|
Паспорт |
_ |
1 шт. |
|
Руководство по эксплуатации1) |
26.51.66-003-05877021- 2024.РЭ1 |
1 шт. |
|
Комплект крепления к датчику ISSO TILT |
_ |
1 шт. |
|
1) - поставляется одно на партию | ||
Сведения о методах измерений
приведены в разделе «Установка датчика угла наклона» документа 26.51.66-003-05877021-2024.РЭ1 Датчик угла наклона ISSO TILT. Руководство по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
ТУ 26.51.66-003-05877021-2024 «Датчики угла наклона ISSO TILT. Технические условия».
