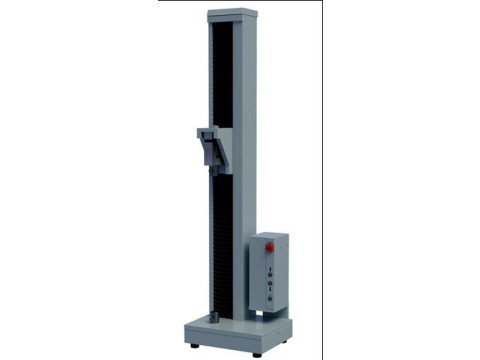

Машины испытательные универсальные ИТМ
| Номер в ГРСИ РФ: | 97104-25 |
|---|---|
| Производитель / заявитель: | ООО «НТестЭкс-перт», г. Иваново |
Машины испытательные универсальные ИТМ (далее по тексту - машины) предназначены для измерения силы и перемещения при проведении механических испытаний в режимах осевого растяжения, сжатия, изгиба с целью определения физических свойств конструкционных материалов или изделий.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97104-25 | ||||||
| Действует | по 09.12.2030 | ||||||
| Наименование | Машины испытательные универсальные | ||||||
| Модель | ИТМ | ||||||
| Модификации |
ИТМ А.В.C.D.E.F., где ИТМ–обозначение типа машин А–цифровой индекс, соответствующий количеству стоек машины (1 –одностоечная, 2 –двухстоечная) B –цифровой индекс, соответствующий верхнему пределу диапазона измерений силы (нагрузки), кН С–цифровой индекс, соответствующий количеству датчиков силоизмерительных, входящих в состав машины (1 –с одним датчиком силы; 2 –с двумя датчиками силы) D –цифровой индекс, соответствующий пределу допускаемой относительной погрешности измерений силы (0,5 – 0,5%; 1 – 1%) Е–индекс, указывающий на исполнение машин (Н - настольная, при отсутствии индекса –напольная) F –индекс, указывающий на вариацию высоты машин (У –удлиненная, при отсутствии индекса –стандартной высоты) на испытания представлены: ИТМ 1.10.1.0,5 |
||||||
| Приказы |
№2688 от
09.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 64132396-03ca-71b7-6770-fe90d7abdf27 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НТестЭкс-перт», РОССИЯ, 153027, г. Иваново, ул. Павла Большевикова, д. 25
Поверка
| Методика поверки / информация о поверке |
МП-975-2025 Государственная система обеспечения единства измерений. Машины испытательные универсальные ИТМ. Методика поверки
(с 09.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97104-25: Описание типа
2025-97104-25.pdf
|
Скачать | 291.5 КБ | |
|
97104-25: Методика поверки
МП-975-2025
2025-mp97104-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Машины испытательные универсальные ИТМ (далее по тексту - машины) предназначены для измерения силы и перемещения при проведении механических испытаний в режимах осевого растяжения, сжатия, изгиба с целью определения физических свойств конструкционных материалов или изделий.
Описание
Принцип действия машин основан на преобразовании электрической энергии универсальным приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется датчиком силоизмерительным тензорезисторным в электрический сигнал, изменяющийся пропорционально нагрузке.
Конструктивно машины состоят из силовой рамы, установленной на основании, включающей направляющие и шарико-винтовые пары (ШВП), подвижной траверсы, датчика силоизмерительного, датчика контроля перемещения, приспособления для испытаний образцов на сжатие, верхней и нижней штанг для крепления пассивного и активного захватов, электропривода, микропроцессорной системы управления и устройства ввода-вывода. В качестве устройства ввода-вывода в машинах может использоваться пульт оператора (пульт) или персональный компьютер (ПК) или ноутбук.
Процесс деформирования образца начинается при перемещении подвижной траверсы в заданном направлении. При этом электрические сигналы от датчика силоизмерительного и датчика перемещения начинают поступать в блок микропроцессорных контроллеров управления и измерений, в котором происходит их синхронное преобразование в значения силы и перемещения подвижной траверсы. Процесс деформирования образцов происходит по заданной программой методике и заканчивается в случае разрыва образца или достижении какого-либо критерия останова испытания.
Датчик силоизмерительный устанавливается на нижней неподвижной траверсе, или на подвижной траверсе, или на верхней неподвижной траверсе.
Датчик перемещений связан конструктивно с электродвигателем и установлен на его валу. Измерение перемещений подвижной траверсы основывается на преобразовании датчиком вращательного движения ходового винта в импульсный сигнал, пропорциональный расстоянию, пройденному подвижной траверсой.
Машины могут комплектоваться одним или двумя датчиками силы, а также экстензометрами и термокриокамерами.
Модификации машин имеют обозначение: машина испытательная универсальная ИТМ A.B.C.D.E.F., где ИТМ - обозначение типа машин;
А - цифровой индекс, соответствующий количеству стоек машины (1 - одностоечная, 2 - двухстоечная);
B - цифровой индекс, соответствующий верхнему пределу диапазона измерений силы (нагрузки), кН;
С - цифровой индекс, соответствующий количеству датчиков силоизмерительных, входящих в состав машины (1 - с одним датчиком силы; 2 - с двумя датчиками силы);
D - цифровой индекс, соответствующий пределу допускаемой относительной погрешности измерений силы (0,5 - 0,5%; 1 - 1%);
Е - индекс, указывающий на исполнение машин (Н - настольная, при отсутствии индекса - напольная);
F - индекс, указывающий на вариацию высоты машин (У - удлиненная, при отсутствии индекса - стандартной высоты).
Общий вид машин приведен на рисунках 1-3.
Идентификация машин осуществляется визуальным осмотром рамы, на стойке которой, с боковой стороны, нанесена бирка с указанием типа, модификации, наименования изготовителя, заводского номера, знака утверждения типа. Заводской номер машины имеет обозначение, состоящее из арабских цифр или из арабских цифр и букв латинского алфавита. Цифры после знака «/» в структуре заводского номера обозначают год изготовления.
Общий вид бирки приведен на рисунке 4.
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на машины не предусмотрено.
Пломбирование машин не предусмотрено. Доступ к внутренним частям машин доступен только при помощи специального инструмента.

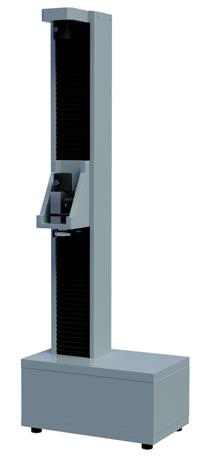

Место
нанесения бирки
Место
нанесения бирки

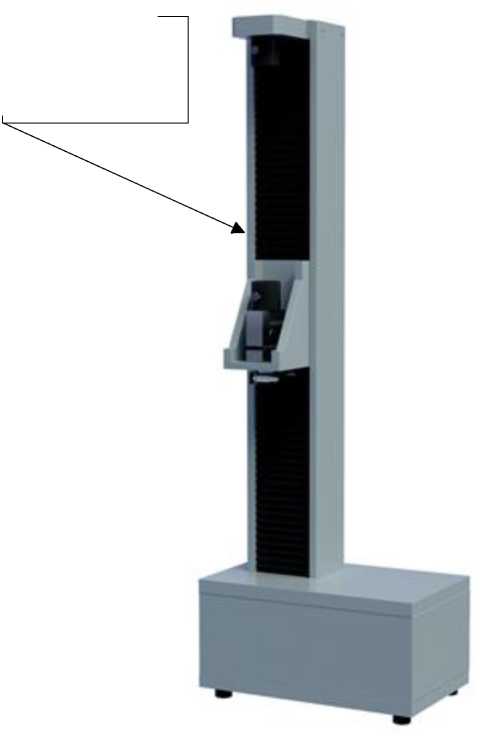

Рисунок 1 - Общий вид машин испытательных универсальных ИТМ 1.B.C.D.E.F

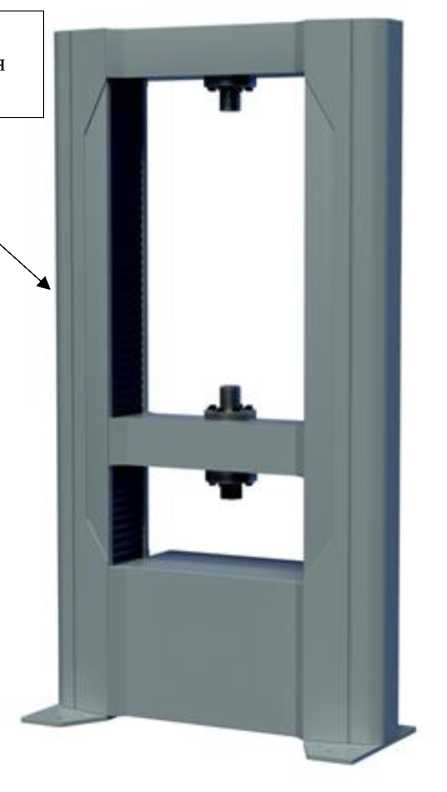

Место нанесения бирки

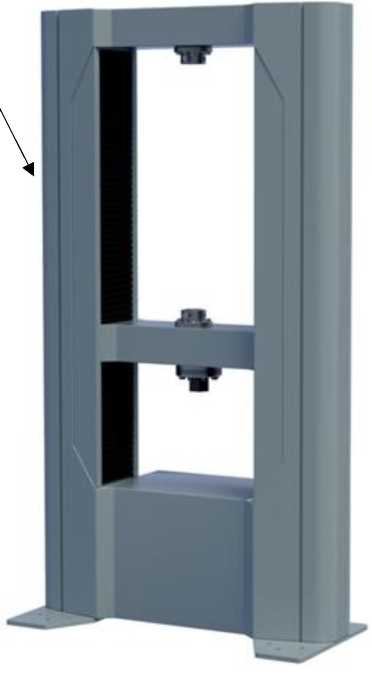

Рисунок 2 - Общий вид машин испытательных универсальных ИТМ 2.B.C.D.E.F
Место нанесения бирки
Рисунок 3 - Общий вид бирки
Программное обеспечение
Для работы с машинами используется программное обеспечение (далее по тексту - ПО) TestTools, устанавливаемое либо на пульт оператора (пульт), либо на персональный компьютер (ПК) или ноутбук.
ПО предназначено для управления машиной, сбора информации от датчиков силы и перемещений, обработки результатов испытаний, их отображения и вывода.
ПО защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TestTools |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.0.V* |
|
Цифровой идентификатор ПО |
07BA260D84 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
* - 2.0.0 - метрологически значимая часть ПО, V - метрологически не значимая часть ПО
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Верхний предел измерений силы, кН |
Диапазон измерений силы, Н | |
|
с одним датчиком силы |
с двумя датчиками силы | ||
|
ИТМ 1.0,1.C.D.E.F |
0,1 |
от 1 до 100 |
от 0,01 до 100 |
|
ИТМ 1.0,2.C.D.E.F |
0,2 |
от 2 до 200 |
от 0,02 до 200 |
|
ИТМ 1.0,5.C.D.E.F |
0,5 |
от 5 до 500 |
от 0,05 до 500 |
|
ИТМ 1.1.C.D.E.F |
1 |
от 10 до 1000 |
от 0,1 до 1000 |
|
ИТМ 1.2.C.D.E.F |
2 |
от 20 до 2000 |
от 0,2 до 2000 |
|
ИТМ 1.5.C.D.E.F |
5 |
от 50 до 5000 |
от 0,5 до 5000 |
|
ИТМ 1.10.C.D.E.F |
10 |
от 100 до 10 000 |
от 1 до 10 000 |
|
ИТМ 2.5.C.D.E.F |
5 |
от 50 до 5000 |
от 0,5 до 5000 |
|
ИТМ 2.10.C.D.E.F |
10 |
от 100 до 10 000 |
от 1 до 10 000 |
|
ИТМ 2.20.C.D.E.F |
20 |
от 200 до 20 000 |
от 2 до 20 000 |
|
ИТМ 2.50.C.D.E.F |
50 |
от 500 до 50 000 |
от 5 до 50 000 |
|
ИТМ 2.100.C.D.E.F |
100 |
от 1000 до 100 000 |
от 10 до 100 000 |
|
ИТМ 2.200.C.D.E.F |
200 |
от 2000 до 200 000 |
от 20 до 200 000 |
|
ИТМ 2.300.C.D.E.F |
300 |
от 3000 до 300 000 |
от 30 до 300 000 |
|
ИТМ 2.500.C.D.E.F |
500 |
от 5000 до 500 000 |
от 50 до 500 000 |
|
ИТМ 2.600.C.D.E.F |
600 |
от 6000 до 600 000 |
от 60 до 600 000 |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5; ±1 |
|
Диапазон воспроизведений скоростей перемещения подвижной траверсы, мм/мин* |
от 0,01 до 2000 |
|
Пределы допускаемой погрешности воспроизведений скорости перемещения подвижной траверсы: ** - абсолютной, мм/мин - относительной, % |
±0,001 ±0,5 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Диапазон измерений перемещений подвижной траверсы без нагрузки, мм*** |
от 0,01 до 2000 |
|
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы без нагрузки в диапазоне от 0,01 до 10 мм включ., мм |
±0,01 |
|
Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы без нагрузки в диапазоне св. 10 мм, % |
±0,1 |
* - Предельно возможные значения нижнего и верхнего пределов измерений линейной скорости перемещения подвижной траверсы. Конкретные значения указываются
в индивидуальных паспортах на машины.
* * - Принимается наибольшее из значений
* ** - Предельно возможные значения нижнего и верхнего пределов измерений перемещения подвижной траверсы. Конкретные значения указываются в индивидуальных паспортах на машины.
Таблица 4 - Технические характеристики
|
Модификация |
Масса, кг, не более |
Габаритные размеры, мм, не более |
Потребляемая мощность, кВт, не более | ||
|
Высота |
Длина |
Ширина | |||
|
ИТМ 1.0,1.C.D |
190 |
2000 |
700 |
400 |
1 |
|
ИТМ 1.0,2.C.D | |||||
|
ИТМ 1.0,5.C.D | |||||
|
ИТМ 1.1.C.D | |||||
|
ИТМ 1.2.C.D | |||||
|
ИТМ 1.5.C.D | |||||
|
ИТМ 1.10.C.D | |||||
|
ИТМ 1.0,1.C.D.H |
90 |
1350 |
650 |
500 |
0,5 |
|
ИТМ 1.0,2.C.D.H | |||||
|
ИТМ 1.0,5.C.D.H | |||||
|
ИТМ 1.1.C.D.H | |||||
|
ИТМ 1.2.C.D.H | |||||
|
ИТМ 1.5.C.D.H | |||||
|
ИТМ 1.0,1.С^.Н.У |
100 |
2000 |
650 |
500 |
0,5 |
|
ИТМ 1.0,2.С^.Н.У | |||||
|
ИТМ 1.0,5.С^.Н.У | |||||
|
ИТМ 1.1.С^.Н.У | |||||
|
ИТМ 1.2. С^.Н.У | |||||
|
ИТМ 1.5.С^.Н.У | |||||
|
ИТМ 2.5.C.D.E |
400 |
2200 |
1200 |
1000 |
1,5 |
|
ИТМ 2.10.C.D.E | |||||
|
ИТМ 2.20.C.D.E | |||||
|
ИТМ 2.50.C.D.E |
500 |
2200 |
1200 |
1000 |
3 |
|
ИТМ 2.100.C.D.E |
600 |
2200 |
1200 |
1000 |
3 |
|
ИТМ 2.200.C.D.E |
2000 |
2800 |
1600 |
1200 |
5,5 |
|
ИТМ 2.300.C.D.E | |||||
|
ИТМ 2.500.C.D.E |
11 | ||||
|
ИТМ 2.600.C.D.E | |||||
Продолжение таблицы 4
|
Модификация |
Масса, кг, не более |
Габаритные размеры, мм, не более |
Потребляемая мощность, кВт, не более | ||
|
Высота |
Длина |
Ширина | |||
|
ИТМ 2.5.C.D.E.y |
500 |
3000 |
1200 |
1000 |
1,5 |
|
ИТМ 2.10.C.D.E.y | |||||
|
ИТМ 2.20.C.D.E.y | |||||
|
ИТМ 2.50.C.D.E.y |
600 |
3 | |||
|
ИТМ 2.100.C.D.E.y |
700 | ||||
|
ИТМ 2.200. C.D.E.y |
2300 |
3600 |
1600 |
1200 |
5,5 |
|
ИТМ 2.300.C.D.E.y | |||||
|
ИТМ 2.500.C.D.E.y |
11 | ||||
|
ИТМ 2.600.C.D.E.y | |||||
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230+23-зз / 380+20-20 50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +35 85 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Вероятность безотказной работы за 1000 часов |
0,96 |
Знак утверждения типа
наносится на бирку методом офсетной печати и на титульный лист паспорта типографским способом.
Комплектность
Таблица 7- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная ИТМ |
В зависимости от модификации |
1 шт. |
|
Пульт или персональный компьютер/ноутбук |
_ |
1 шт. |
|
Программное обеспечение |
TestTools |
1 шт. |
|
Паспорт |
ИТМ a.e.c.d.e.f ПС |
1 экз. |
|
Программное обеспечение TestTools для машин испытательных универсальных ИТМ. Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 документа «Программное обеспечение TestTools для машин испытательных универсальных ИТМ. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г;
ТУ 26.51.62-001-96836542-25 «Машины испытательные универсальные ИТМ. Технические условия».
