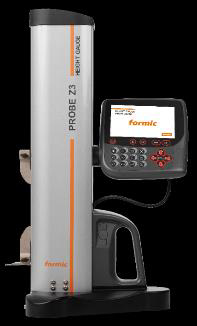

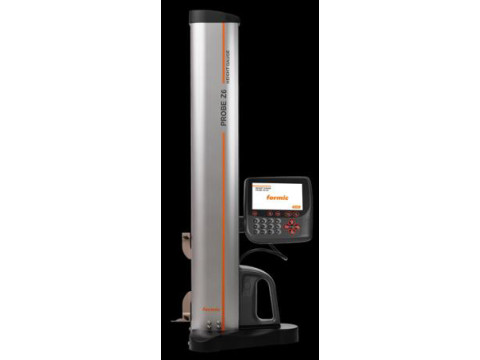

Высотомеры Probe Z
| Номер в ГРСИ РФ: | 97109-25 |
|---|---|
| Категория: | Высотомеры |
| Производитель / заявитель: | АО «Формик», РОССИЯ, г. Санкт-Петербург |
Высотомеры Probe Z (далее - высотомеры) предназначены для одно и/или двух размерных измерений длины: наружные и внутренние размеры, ступеньки, глубины, межцентровые расстояния, а также отклонения от номинальных размеров плоских и цилиндрических изделий.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97109-25 | |||||||||
| Действует | по 09.12.2030 | |||||||||
| Наименование | Высотомеры | |||||||||
| Модель | Probe Z | |||||||||
| Модификации |
Probe Z Probe Z6 |
|||||||||
| Приказы |
№2688 от
09.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | cb8df357-261b-a4e9-3b96-27c9a02200c3 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Формик», РОССИЯ, 193230, г. Санкт-Петербург, пер. Челиева, Д.13
Поверка
| Методика поверки / информация о поверке |
МП 74-233-2025 Государственная система обеспечения единства измерений. Высотомеры Probe Z. Методика поверки
(с 09.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97109-25: Описание типа
2025-97109-25.pdf
|
Скачать | 150.5 КБ | |
|
97109-25: Методика поверки
МП 74-233-2025
2025-mp97109-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Высотомеры Probe Z (далее - высотомеры) предназначены для одно и/или двух размерных измерений длины: наружные и внутренние размеры, ступеньки, глубины, межцентровые расстояния, а также отклонения от номинальных размеров плоских и цилиндрических изделий.
Описание
Принцип действия высотомеров основан на считывании с измерительной шкалы значения длины, соответствующей перемещению измерительной каретки, и дальнейшей обработки посредством панели управления. Взаимодействие высотомера с измеряемым объектом осуществляется с помощью сменных измерительных щупов, закреплённых в держателях измерительной каретки, в момент контакта наконечника измерительного щупа с объектом измерения.
Высотомеры состоят из основания, вертикальной колонны, измерительной каретки с держателями для измерительных щупов и панели управления, закрепленным на колонне. Перемещение измерительной каретки осуществляется с помощью моторизованного привода, управляемого вручную, либо автоматически через функции панели управления.
Высотомеры имеют стандартный сменный измерительный щуп со сферическим наконечником номинальным диаметром 5 мм, дополнительно могут быть укомплектованы измерительными щупами с рабочими поверхностями наконечников различной конфигурации и различными принадлежностями для их удлинения и крепления.
Опоры высотомера имеют чисто-обработанные поверхности, выведенные в одну плоскость для возможности установки на прецизионную поверхность плиты. Высотомеры оснащаются встроенным компрессором для перемещений по поверхности плиты с помощью воздушных подшипников.
Панель управления выполняет контрольно-измерительные и управляющие функции, содержит измерительные программы. Информация, полученная в ходе измерений, может обрабатываться на компьютере, подключенным к прибору через интерфейс, либо посредством переноса через флеш-накопитель.
К данному типу высотомеров относятся модификации Probe Z3 и Probe Z6, отличающиеся диапазоном измерений длины, а также техническими и метрологическими характеристиками.
Серийный номер имеет буквенно-цифровой формат и наносится типографским методом на заднюю часть панели управления высотомеров в виде наклейки, логотип изготовителя указан на лицевой стороне вертикальной колонны приборов. Цвет корпуса, кнопок панели управления и расположение логотипа изготовителя не влияют на технические и метрологические характеристики высотомеров и могут быть изменены изготовителем.

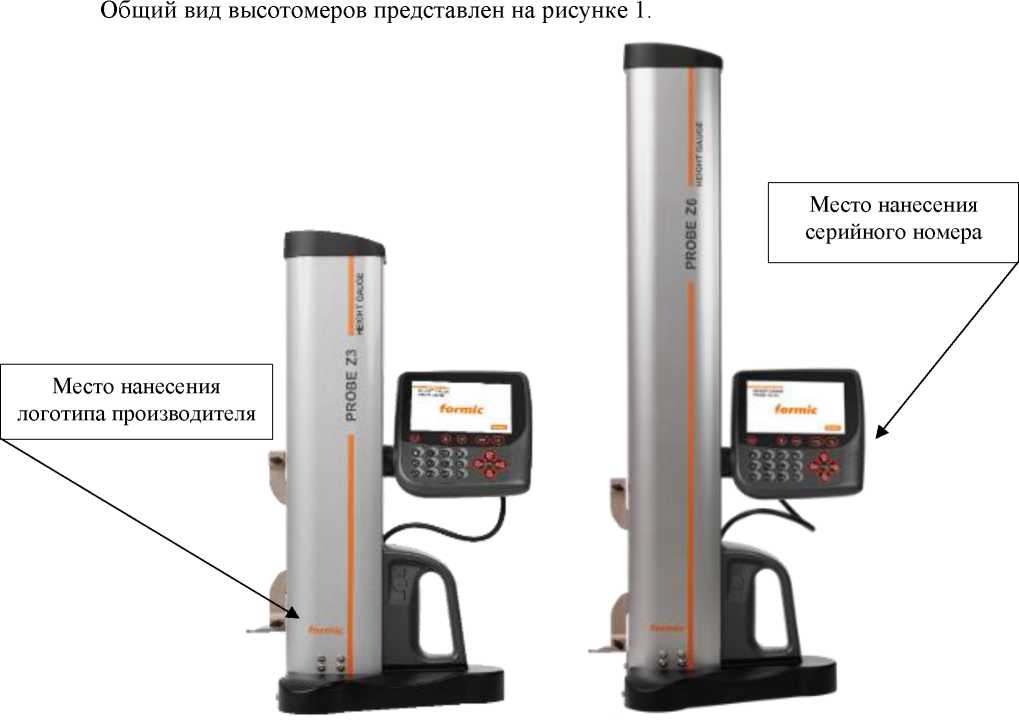

Рисунок 1 - Общий вид высотомеров с указанием расположения серийного номера и логотипа производителя
Возможность нанесения знака поверки на средство измерений не предусмотрено.
Пломбирование высотомеров от несанкционированного доступа не предусмотрено.
Программное обеспечение
Высотомеры имеют программное обеспечение (далее - ПО), предназначенное для сбора, обработки результатов измерений, отображения их на панели управления, сохранения результатов измерений, вывода на печать. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Hexagon Manufacturing Intelligence |
|
Номер версии (идентификационный номер) ПО |
Panel 1.Х* |
|
Цифровой идентификатор ПО |
- |
|
* Х не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
Probe Z3 |
Probe Z6 | |
|
Диапазон измерений длины, мм |
от 0 до 300 |
от 0 до 600 |
|
Диапазон измерений длины при использовании двух держателей для измерительных щупов, мм |
от 0 до 570 |
от 0 до 870 |
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм |
±(2,6+5- L), (L - измеряемая длина, м) | |
|
Цена единицы наименьшего разряда, мм |
0,01; 0,001; 0,0001 | |
|
Повторяемость, мкм, не более |
3,0 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
Probe Z3 |
Probe Z6 | |
|
Измерительное усилие, Н, не более |
2,0 | |
|
Номинальный диаметр наконечника измерительного щупа, мм |
5 | |
|
Параметры электрического питания: - номинальное напряжение питания, В - номинальная частота переменного тока, Гц - потребляемая мощность, ВА, не более |
220 50 600 | |
|
Номинальный размер установочной меры, мм |
25 | |
|
Условия эксплуатации*: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 | |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - изменение температуры воздуха во время измерений, °С /ч, не более - относительная влажность воздуха, %, не более |
от +19 до +21 0,2 80 | |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
340 324 709 |
340 324 1009 |
|
Масса, кг, не более |
20 |
22 |
* При использовании функции «Температурная коррекция»
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, условных измерений, не менее |
120000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Высотомер |
Probe Z |
1 шт. |
|
Измерительный щуп |
- |
1 шт.* |
|
Ключ для винтов с внутренним шестигранником |
- |
1 шт. |
|
Установочная мера |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз.** |
|
* Количество и конфигурация - опционально; * * Поставляется один экземпляр в один адрес. | ||
Сведения о методах измерений
приведены в разделе 6 «Использование по назначению» руководства по эксплуатации.
Нормативные документы
ТУ 26.51.33-001- 20804031-2025 «Высотомеры Probe Z. Технические условия»;
Приказ Росстандарта № 2840 от 29 декабря 2018 г. «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
