Длиномеры вертикальные Jescale
| Номер в ГРСИ РФ: | 97113-25 |
|---|---|
| Категория: | Длиномеры |
| Производитель / заявитель: | Shanghai Jescale Technology Co., Ltd, Китай |
Длиномеры вертикальные Jescale (далее по тексту - длиномеры) предназначены для измерений линейных размеров (высоты, толщины, глубины, диаметра, зазоров, межцентровых расстояний, отклонения от перпендикулярности) различных изделий.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97113-25 | |||||||||
| Действует | по 09.12.2030 | |||||||||
| Наименование | Длиномеры вертикальные | |||||||||
| Модель | Jescale | |||||||||
| Модификации |
H1-400 H1-700 H1-1100 H2-400 H2-700 H2-1100 |
|||||||||
| Приказы |
№2688 от
09.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 0d6e455e-d86b-06a8-b16b-055537b513f9 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Shanghai Jescale Technology Co., Ltd, КИТАЙ, Building 3, Lane 10688, Beiqing Road, Qingpu District, Shanghai
Поверка
| Методика поверки / информация о поверке |
МП-ОТГ-202520 Государственная система обеспечения единства измерений. Длиномеры вертикальные Jescale. Методика поверки
(с 09.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97113-25: Описание типа
2025-97113-25.pdf
|
Скачать | 155.1 КБ | |
|
97113-25: Методика поверки
МП-ОТГ-202520
2025-mp97113-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Длиномеры вертикальные Jescale (далее по тексту - длиномеры) предназначены для измерений линейных размеров (высоты, толщины, глубины, диаметра, зазоров, межцентровых расстояний, отклонения от перпендикулярности) различных изделий.
Описание
Принцип действия длиномеров основан на считывании с измерительной шкалы значения измеряемого линейного размера, соответствующего интервалу перемещения измерительной каретки.
Конструктивно длиномеры состоят из станины, вертикальной колонны с направляющими и измерительной шкалой, измерительной каретки с держателем для контактных щупов, электронного блока с цифровым дисплеем, закрепленным на вертикальной колонне.
Перемещение измерительной каретки осуществляется вручную с помощью механического винта, либо автоматически с помощью моторизованного привода, управляемого через функции электронного блока. Измерительная каретка снабжена механической системой установки измерительного усилия. В момент контакта наконечника щупа с объектом измерения длиномер воспроизводит звуковой сигнал. Результат измерений отображается на экране длиномера в виде значения линейного размера.
Станины длиномеров могут быть оснащены воздушной подушкой для быстрого перемещения длиномера. Длиномеры могут быть оснащены системой температурной компенсации, а также комплектоваться контактным электронным щупом для измерения отклонения от перпендикулярности. В комплект поставки длиномеров входит калибровочная мера.
Дополнительно длиномеры имеют возможность подключения к персональному компьютеру.
Длиномеры выпускаются в следующих модификациях: H1-400, H1-700, H1-1100, H2-400, H2-700, H2-1100, которые отличаются метрологическими и техническими характеристиками.
Пломбирование длиномеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения наносится на заднюю поверхность вертикальной колонны длиномера методом наклеивания этикетки.
Фотографии общего вида длиномеров представлены на рисунке 1. Место нанесения заводского номера указано на рисунке 2.

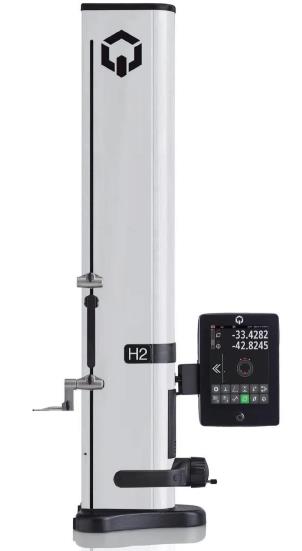

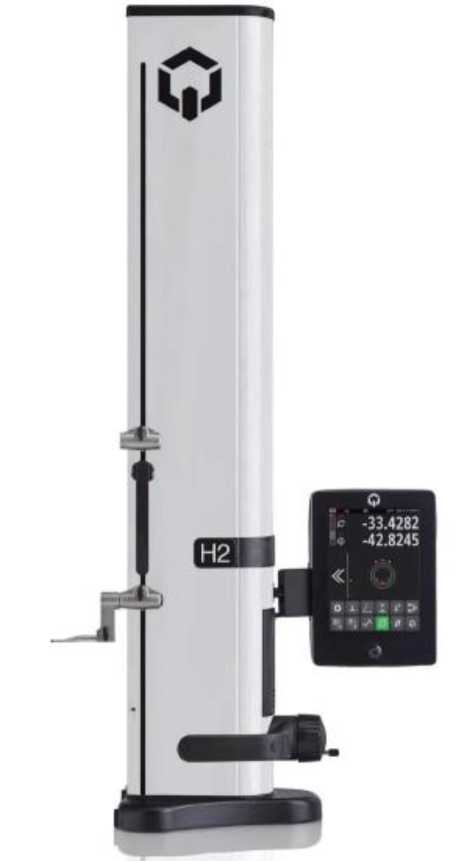

модификации H2-400, H2-700, H2-1100
Рисунок 1 - Общий вид длиномеров

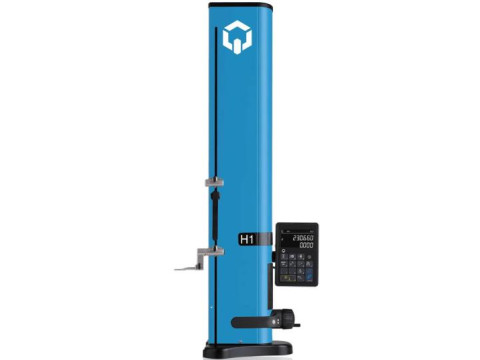

модификации H1-400, H1-700, H1-1100

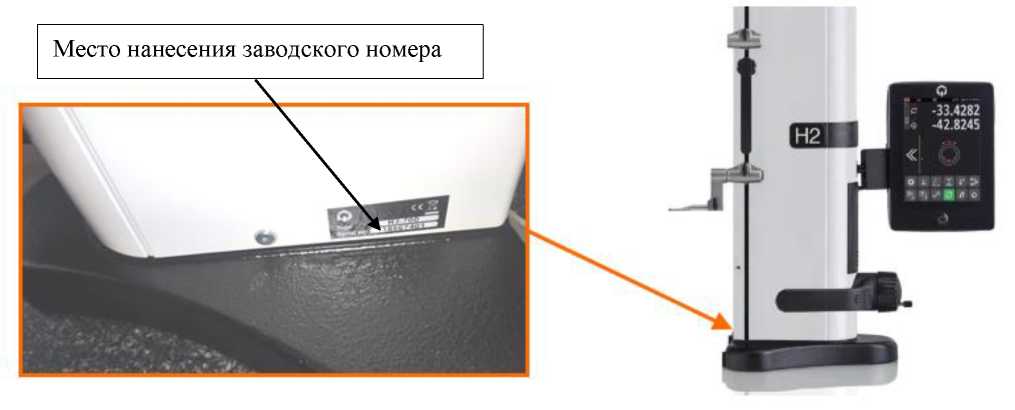

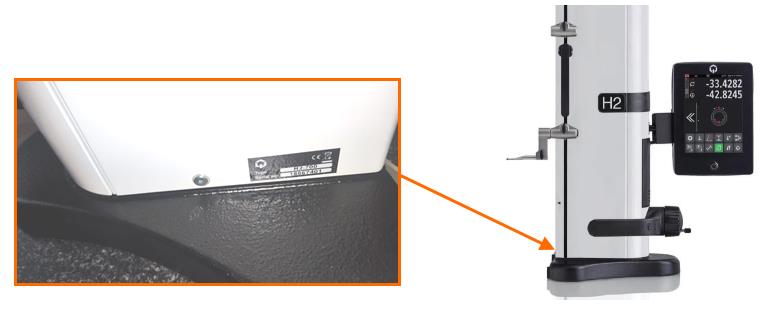

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) длиномеров предназначено для отображения результатов измерений, сбора, обработки, передачи и хранения измерительной информации.
Влияние ПО на метрологические характеристики длиномеров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для модификации |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.25 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики длиномеров модификаций H1-400, H1-700,
H1-1100
|
Наименование характеристики |
Значение для модификации | ||
|
H1-400 |
H1-700 |
H1-1100 | |
|
Диапазон измерений линейных размеров, мм |
от 0 до 407 |
от 0 до 711 |
от 0 до 1110 |
|
Расширенный диапазон измерений линейных размеров, мм |
от 0 до 719 |
от 0 до 1023 |
от 0 до 1422 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм* |
±(2,5+L**/300) | ||
|
Дискретность отсчета (разрешение), мм |
0,01; 0,001 | ||
|
Повторяемость измерений (сходимость), мкм, не более |
2 | ||
|
* При дискретности 0,001 мм. * * Где L - измеряемая длина в миллиметрах. | |||
Таблица 3 - Метрологические характеристики длиномеров модификаций H2-400, H2-700,
H2-1100
|
Наименование характеристики |
Значение для модификации | ||
|
H2-400 |
H2-700 |
H2-1100 | |
|
Диапазон измерений линейных размеров, мм |
от 0 до 407 |
от 0 до 711 |
от 0 до 1110 |
|
Расширенный диапазон измерений линейных размеров, мм |
от 0 до 719 |
от 0 до 1023 |
от 0 до 1422 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм* |
±(2+L**/400) | ||
|
Дискретность отсчета (разрешение), мм |
0,01; 0,001; 0,0001 | ||
|
Повторяемость измерений (сходимость), мкм, не более |
1 | ||
|
* При дискретности 0,0001 мм. * * Где L - измеряемая длина в миллиметрах. | |||
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |||||
|
H1- 400 |
H1- 700 |
H1-1100 |
H2- 400 |
H2- 700 |
H2-1100 | |
|
Отклонение колонны от перпендикулярности, мкм, не более |
5 |
8 |
11 |
5 |
8 |
11 |
|
Диапазон измерительного усилия, Н |
от 0,75 до 1,50 | |||||
|
Максимальная скорость перемещения каретки, м/с | ||||||
|
Масса, кг, не более |
21 |
24 |
33 |
22 |
25 |
34 |
|
Габаритные размеры, мм, не более - длина - ширина - высота |
358 350 1500 | |||||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 | |||||
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
20,0±0,5 50±5 | |||||
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч |
18000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Длиномер вертикальный* |
Jescale |
1 шт. |
|
Держатель для контактных щупов |
- |
1 шт. |
|
Контактный сферический щуп 0 4 мм |
- |
1 шт. |
|
Контактный электронный щуп** |
- |
1 шт. |
|
Мера калибровочная |
- |
1 шт. |
|
Воздушная подушка для быстрого перемещения** |
- |
1 шт. |
|
Система температурной компенсации** |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 комплект |
|
Пылезащитный чехол |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* Исполнение в соответствии с заказом. * * Наличие в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 5 «Основные функции» руководства по эксплуатации «Длиномер вертикальный Jescale. Модификация Н1» и в разделе 6 «Основные функции измерений» руководства по эксплуатации «Длиномер вертикальный Jescale. Модификация Н2».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018);
Стандарт предприятия «Длиномеры вертикальные Jescale».
