Термоанализатор синхронный STA PT1000
| Номер в ГРСИ РФ: | 97140-25 |
|---|---|
| Производитель / заявитель: | Фирма "Linseis Messgerate GmbH", Германия |
Термоанализатор синхронный STA PT1000 (далее - термоанализатор) предназначен для измерений температуры и удельной теплоты фазовых переходов, массы твердых и порошкообразных материалов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97140-25 | ||||||
| Наименование | Термоанализатор синхронный | ||||||
| Модель | STA PT1000 | ||||||
| Приказы |
№2754 от
12.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 5b54fb18-c4a3-ad9c-e45f-a3f31f8a2bb8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Linseis Messgeraete GmbH, ГЕРМАНИЯ, Vielitzer Str. 43, D-95100 SELB
Поверка
| Методика поверки / информация о поверке |
МП 2416-0062-2025 Государственная система обеспечения единства измерений. Термоанализатор синхронный STA PT1000. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97140-25: Описание типа
2025-97140-25.pdf
|
Скачать | 151.2 КБ | |
|
97140-25: Методика поверки
МП 2416-0062-2025
2025-mp97140-25.pdf
|
Скачать | 955.6 КБ |
Описание типа
Назначение
Термоанализатор синхронный STA PT1000 (далее - термоанализатор) предназначен для измерений температуры и удельной теплоты фазовых переходов, массы твердых и порошкообразных материалов.
Описание
К настоящему типу средств измерений относится термоанализатор синхронный STA PT1000, серийный номер 14876/22 (см. рис.2).
Принцип действия термоанализатора заключается в одновременном измерении массы и дифференциальной тепловой мощности между материалом образца и эталонным материалом при изменении температуры. Интеграл от разности тепловой мощности по температуре в пересчете на единицу массы определяет удельную теплоту фазового перехода.
Конструктивно термоанализатор выполнен в металлическом корпусе, в котором смонтирована высокотемпературная печь. Также внутри корпуса расположена электронная схема управления. Трансформатор и контроллер газовых потоков вынесены в отдельный блок.
На задней панели термоанализатора расположены вводы для подсоединения внешних устройств, кабеля питания и штуцера для подключения продувочных газов.
Нанесение знака поверки на термоанализатор не предусмотрено. Серийный номер в виде арабских цифр нанесен на корпус термоанализатора в виде наклейки. Место нанесения серийного номера на корпус термоанализатора представлено на рисунке 2 - на задней стороне термоанализатора.
Общий вид термоанализатора представлен на рисунке 1. Пломбирование термоанализатора не предусмотрено.

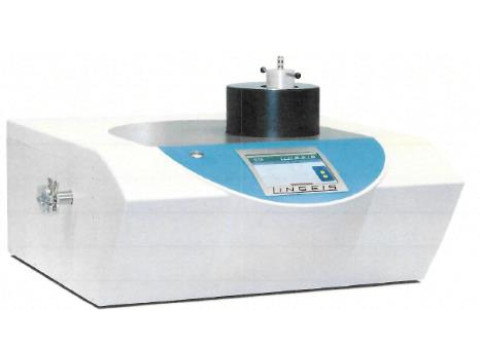

Рисунок 1 - Общий вид термоанализатора

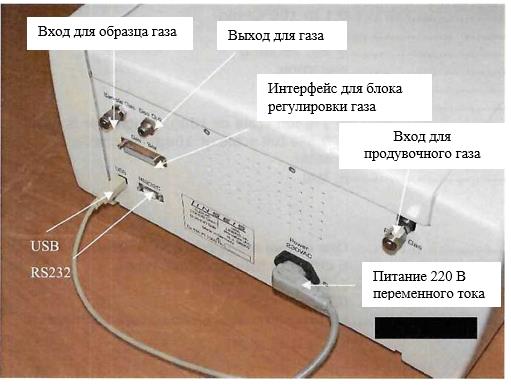

Рисунок 2 - Место нанесения серийного номера на корпус термоанализатора
Программное обеспечение
Программное обеспечение термоанализатора состоит из встроенного ПО, предустановленного в микроконтроллер измерительного блока, и автономного ПО, устанавливаемого ПК. Встроенное ПО термоанализатора «LinSTA.hex» предназначено для управления процессом измерений температуры, теплоты фазовых переходов, массы. Встроенное ПО является полностью метрологически значимым. Автономное ПО термоанализатора позволяет осуществлять выбор режимов и установку параметров эксперимента, градуировку, обработку и архивирование результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
LinSTA.hex |
Linseis TA |
|
Номер версии (идентификационный номер ПО) |
1.1 |
1.04 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры фазовых переходов, °С |
от +25 до +1000 |
|
Пределы допускаемой абсолютной погрешности измерений температуры фазовых переходов, °С |
±1,0 |
|
Диапазон измерений удельной теплоты фазовых переходов, Дж/г |
от 10 до 1000 |
|
Пределы допускаемой относительной погрешности измерений удельной теплоты фазовых переходов, % |
±5 |
|
Диапазон измерений массы, мг |
от 1 до 200 |
|
Пределы допускаемой погрешности измерений массы: - абсолютной, в диапазоне измерений от 1 до 20 мг включ., мг; - относительной, в диапазоне измерений св. 20 до 200 мг, % |
±0,1 ±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массы, мг |
от 1 до 2500 |
|
Диапазон скорости нагрева, °С/мин |
от 1 до 100 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 220 до 240 50±1 |
|
Потребляемая мощность, В^А, не более |
4000 |
|
Габаритные размеры, мм, не более: - ширина - глубина - высота |
800 600 380 |
|
Масса, кг, не более |
65 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % |
от +15 до +25 от 30 до 80 |
Таблица 4 -Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
8 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским методом.
Комплектность
Таблица 5 - Комплектность термоанализатора синхронного STA PT1000
|
Наименование |
Обозначение |
Количество |
|
Термоанализатор синхронный |
STA PT1000, зав. № 14876/22 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в Руководстве по эксплуатации «Термоанализатор синхронный STA PT1000», раздел «Общая информация».
Нормативные документы
Государственная поверочная схема для средств измерений удельной теплоемкости твердых тел в диапазоне температуры от 2 до 1800 К и удельной энтальпии твёрдых тел в диапазоне температуры от 260 до 1800 К, утвержденная приказом Росстандарта от 28.12.2024 г. № 3155.
Государственная поверочная схема для средств измерений массы, утвержденная приказом Росстандарта от 04.07.2022 г. № 1622
