Измеритель глубины закаленного слоя HTG1000
| Номер в ГРСИ РФ: | 97141-25 |
|---|---|
| Производитель / заявитель: | Hangzhou Metrelink Technology Co., Ltd., КИТАЙ |
Измеритель глубины закаленного слоя HTG1000 (далее по тексту - измеритель) предназначен для измерений глубины (толщины) закаленного поверхностного слоя стальных деталей после закалки ТВЧ.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97141-25 | ||||||
| Наименование | Измеритель глубины закаленного слоя | ||||||
| Модель | HTG1000 | ||||||
| Приказы |
№2754 от
12.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4a22c8fc-8578-c3d4-ceb2-4194307959d0 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Hangzhou Metrelink Technology Co., Ltd., КИТАЙ, Building 3, Zhongke Xiaoshan Zhizao Industrial Park, No. 1 Zhenning Road, Xiaoshan District, Hangzhou
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1153-203-2025 Государственная система обеспечения единства измерений. Измеритель глубины закаленного слоя HTG1000. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97141-25: Описание типа
2025-97141-25.pdf
|
Скачать | 281.7 КБ | |
|
97141-25: Методика поверки
РТ-МП-1153-203-2025
2025-mp97141-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Измеритель глубины закаленного слоя HTG1000 (далее по тексту - измеритель) предназначен для измерений глубины (толщины) закаленного поверхностного слоя стальных деталей после закалки ТВЧ.
Описание
Принцип действия измерителя основан на эхо-методе акустического вида неразрушающего контроля. В основе метода лежит анализ ультразвуковых импульсов, возникающих из-за отражения ультразвуковых волн от несплошностей или границы раздела двух сред материала объекта контроля (ОК). Особенность метода, положенного в основу работы измерителя, заключается в регистрации изменений интенсивности рассеяния ультразвуковых волн в поликристаллических материалах (стали) на границе раздела фазового перехода в материале ОК. Глубина закаленного слоя определяется путем измерения времени распространения ультразвуковых волн в интервале между эхо-сигналом от поверхности ОК и эхо-сигналом границы раздела сред. По времени двойного прохода продольных ультразвуковых волн через ОК при известной скорости их распространения в материале ОК и угле ввода рассчитывается значение глубины закаленного поверхностного слоя.
Для излучения и приема отраженных ультразвуковых волн в ОК используется ультразвуковой пьезоэлектрический преобразователь, который устанавливается на поверхность ОК в месте измерения глубины закаленного слоя.
Конструктивно измеритель состоит из электронного блока, пьезоэлектрического преобразователя, призмы и соединительных кабелей. Управление измерителем производится с помощью встроенного программного обеспечения (ПО). На передней панели электронного блока измерителя расположен ЖК-экран и кнопки управления. Измерительная информация выводится на ЖК-экран, расположенный на передней панели электронного блока измерителя. На экране отображаются развертка типа А (А-скан), цифровые результаты измерений глубины закаленного слоя и другая служебная информация. Питание измерителя осуществляется от встроенного в вычислительный блок литий-ионного аккумулятора и от внешнего блока питания переменного тока.
Серийный номер измерителя в буквенно-цифровом формате наносится на маркировочную табличку, расположенную на задней панели корпуса электронного блока измерителя. Нанесение знака поверки на измеритель не предусмотрено. Пломбирование измерителя не предусмотрено.
Общий вид измерителя и место нанесения серийного номера представлены на рисунке 1.
Общий вид маркировочной таблички измерителя и место нанесения серийного номера представлены на рисунке 2.
Серийный номер пьезоэлектрического преобразователя в цифровом формате наносится на его корпус методом гравировки и/или на маркировочную наклейку, расположенную на лицевой стороне футляра, методом печати. Общий вид пьезоэлектрического преобразователя и место нанесения серийного номера представлены на рисунках 3 и 4.
К измерителю, относящемуся к данному типу средств измерений, относится измеритель глубины закаленного слоя HTG1000, серийный номер 240614HTG001.
□а
Место нанесения серийного номера
Место нанесения серийного номера

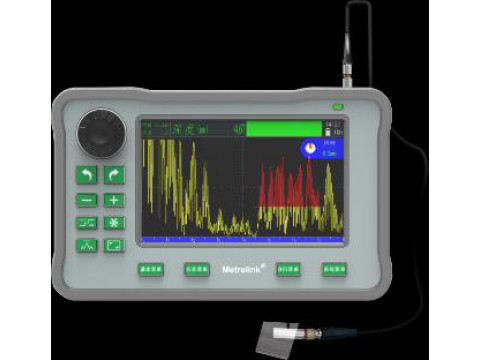

Рисунок 1 - Общий вид измерителя глубины закаленного слоя HTG1000 с местом нанесения серийного номера

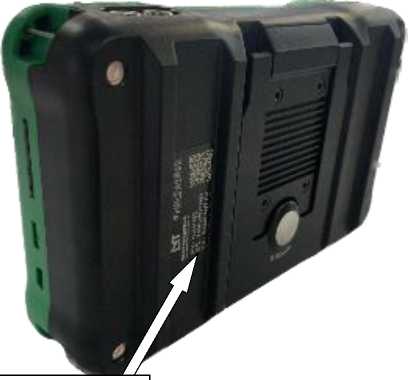

Рисунок 2 - Общий вид маркировочной таблички с метом нанесения серийного номера
Место нанесения серийного номера
Рисунок 3 - Общий вид пьезоэлектрического преобразователя с местом нанесения серийного номера
Место нанесения серийного номера
Рисунок 4 - Общий вид пьезоэлектрического преобразователя с призмой в футляре с метом нанесения серийного номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее по тексту - ПО) прошито в постоянное запоминающее устройство измерителя и осуществляет функции преобразования, индикации, управления и хранения измерительной информации. ПО недоступно для модификации пользователями и не подлежит изменению на протяжении всего времени функционирования измерителя, соответствует уровню защиты «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Метрологические характеристики измерителя нормированы с учетом влияния на них метрологически значимого ПО.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
- | |
|
Номер версии (идентификационный номер) ПО |
MAIN VER: V2.2.1_E3_23.10.19 и выше |
FPGA VER: V2.2.1_E3_23.10.08 и выше |
|
Цифровой идентификатор ПО |
- | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений глубины закаленного слоя, мм |
от 1 до 13 |
|
Пределы допускаемой абсолютной погрешности измерений глубины закаленного слоя, мм |
± 0,4 |
|
Повторяемость измерений, мм, не более |
±0,1 (на одно местоположение) |
|
Дискретность измерений, мм |
0,01 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, МГц |
от 1 до 20 |
|
Параметры электрического питания: Внешний блок питания переменного тока: - Напряжение, В |
(100/240) ±10% (50/60) ±3 65 |
|
Наименование характеристики |
Значение |
|
- Частота, Гц - Мощность, Вт Литий-ионный аккумулятор: - Емкость, мА^ч |
8000 |
|
Время непрерывной работы, ч |
12 |
|
Условия эксплуатации: - диапазон рабочей температуры окружающей среды, °С |
от +10 до +30 |
|
Габаритные размеры электронного блока, мм: - ширина - высота - глубина |
183 113 50 |
|
Масса, г, не более |
780 |
|
Внешний интерфейс |
порт передачи данных Type-C |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель глубины закаленного слоя |
HTG1000 |
1 шт. |
|
Соединительный кабель преобразователя |
- |
1 шт. |
|
Преобразователь |
15М |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
SD-карта |
- |
1 шт. |
|
Настроечный образец |
- |
1 шт. |
|
Кабель для передачи данных |
1М |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Контактная жидкость, прозрачная клейкая лента, кнопка возврата в исходное положение, специальный флакон-капельница 2 штуки, USB адаптер |
- |
1 компл. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4.2 «Основные методы измерения» Руководства по эксплуатации.
Нормативные документы
Локальная поверочная схема
