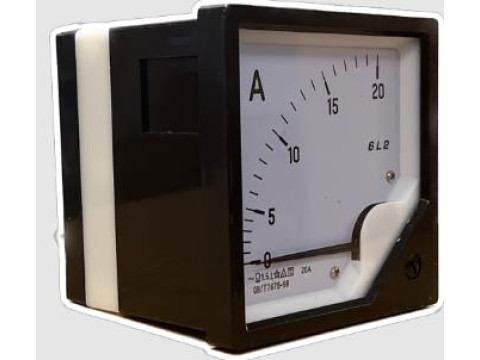

Амперметры аналоговые 6L2
| Номер в ГРСИ РФ: | 97143-25 |
|---|---|
| Категория: | Амперметры |
| Производитель / заявитель: | Leqing Gonghua Electric Co., Ltd., КИТАЙ |
Амперметры аналоговые 6L2 (далее - амперметры) предназначены для измерений силы тока в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97143-25 | |||||||||||||||||||||
| Действует | по 12.12.2030 | |||||||||||||||||||||
| Наименование | Амперметры аналоговые | |||||||||||||||||||||
| Модель | 6L2 | |||||||||||||||||||||
| Приказы |
№2754 от
12.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 41326ae7-cda4-7869-ec43-785713f15058 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Leqing Gonghua Electric Co., Ltd., КИТАЙ, Guli Village, Liushi Town, Leqing City
Поверка
| Методика поверки / информация о поверке |
РТ-МП-661-201/1.1-2025 Государственная система обеспечения единства измерений. Амперметры аналоговые 6L2. Методика поверки
(с 12.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97143-25: Описание типа
2025-97143-25.pdf
|
Скачать | 189.9 КБ | |
|
97143-25: Методика поверки
РТ-МП-661-201/1.1-2025
2025-mp97143-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Амперметры аналоговые 6L2 (далее - амперметры) предназначены для измерений силы тока в электрических цепях переменного тока промышленной частоты.
Описание

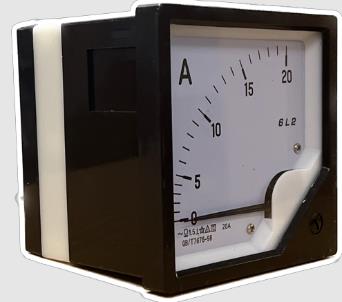

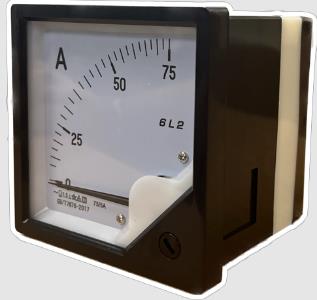

Амперметры относятся к аналоговым показывающим приборам прямого и трансформаторного включения.
Амперметры состоят из измерительного механизма магнитоэлектрической системы и выпрямительной линии. Выпрямительная линия предназначена для преобразования измеряемого сигнала переменного тока в линейно пропорциональный постоянный ток, который может быть измерен непосредственно измерительным механизмом. Принцип действия измерительного механизма заключается в преобразовании электрической энергии в механическую, которая отклоняет подвижную часть прибора - катушку. При прохождении тока по катушке на каждый из ее проводников действует электромагнитная сила. Суммарное действие всех электромагнитных сил создает вращающий момент, стремящийся повернуть катушку и связанную с ней стрелку прибора на некоторый угол. Когда вращающий момент уравновешивается противодействующий моментом, создаваемым спиральными пружинами, стрелка отклоняется на определенный угол, пропорциональный измеряемому току.
Конструктивно амперметры выполнены в диэлектрических малогабаритных пластиковых корпусах, защищающих измерительный механизм от загрязнений, повреждений, попадания пыли и брызг. Амперметры используются в закрытых помещениях, электрощитовом оборудовании, на промышленных предприятиях.
Амперметры предназначены для работы в вертикальном положении и относятся к невосстанавливаемым, одноканальным, однофункциональным изделиям. Корректор нуля -механический.
Общий вид амперметров, места нанесения заводского номера, пломбы и знака поверки представлены на рисунке 1.
Пломба в виде наклейки наносится на верхнюю часть корпуса амперметров. Заводской номер в виде цифрового обозначения нанесен типографским способом на самоклеящуюся информационную табличку (шильд) на корпусе в месте, указанном на рисунке 1. Знак поверки в виде наклейки наносится на корпус амперметра.
Место пломбирования
Место нанесения заводского номера
Место нанесения знака поверки
Рисунок 1 - Общий вид амперметров, места нанесения заводского номера, пломбы и знака поверки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерения силы переменного тока (прямого включения), А |
от 0 до 20 |
|
Диапазоны измерения силы переменного тока (трансформаторного включения с номинальным значением тока вторичной обмотки 5 А), А |
от 0 до 75 |
|
Пределы допускаемой основной приведенной (к верхней границе диапазона) погрешности измерений силы переменного тока, % |
±1,5 |
|
Пределы допускаемого значения вариации показаний приборов, %, не более |
±1,5 |
|
Остаточное отклонение указателя амперметров от нулевой отметки, % |
±0,75 |
|
Частота измеряемой величины переменного тока, Гц |
от 45 до 65 |
|
Номинальное рабочее напряжение, В, не более |
400 |
|
Пределы допускаемого значения вариации показаний приборов, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
77х80х80 |
|
Масса, кг, не более |
0,2 |
|
Время успокоения, с, не более |
4 |
|
Сопротивление изоляции, МОм, не менее |
20 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 оС, % |
от -20 до +40 до 80 |
|
Условия транспортирования и хранения: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от -40 до +70 до 95 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Амперметр аналоговый |
6L2 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 17.03.2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот 1-10’1-1-106 Гц
«Амперметры аналоговые 6L2. Стандарт предприятия»
