Счетчики газа ультразвуковые UGM-Смарт
| Номер в ГРСИ РФ: | 97157-25 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "УЛЬТРАЗВУКОВЫЕ ГАЗОВЫЕ ТЕХНОЛОГИИ" (УЛЬТРАГАЗ), г. Октябрьский |
Счетчики газа ультразвуковые UGM-Смарт (далее - счетчики) предназначены для измерений объёма природного газа по ГОСТ 5542-2022 или паров сжиженного газа по ГОСТ 20448-2018, приведенного к температуре плюс 20 °С или к стандартным условиям по ГОСТ 2939-63.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97157-25 | |||||||||||||||
| Действует | по 09.12.2030 | |||||||||||||||
| Наименование | Счетчики газа ультразвуковые | |||||||||||||||
| Модель | UGM-Смарт | |||||||||||||||
| Модификации |
UGM-Смарт G[1]–[2]–[3], где: [1] –типоразмер: G1,6, G2,5, G4, G6 [2] –модификация: t, Рt [3] –наличие модуля беспроводной передачи данных: М на испытания представлены: UGM-Смарт G1,6-t UGM-Смарт G2,5-Pt UGM-Смарт G4-t UGM-Смарт G6-Pt-M |
|||||||||||||||
| Приказы |
№2688 от
09.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 24ba5093-cba1-03e1-1808-79a490b6b018 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «УЛЬТРАГАЗ», РОССИЯ, 452616, Республика Башкортостан, г.о. город Октябрьский, г. Октябрьский, ул. Северная, зд. 23/1
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1569-208-2025 Государственная система обеспечения единства измерений. Счетчики газа ультразвуковые UGM-Смарт. Методика поверки
(с 09.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97157-25: Описание типа
2025-97157-25.pdf
|
Скачать | 338 КБ | |
|
97157-25: Методика поверки
РТ-МП-1569-208-2025
2025-mp97157-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Счетчики газа ультразвуковые UGM-Смарт (далее - счетчики) предназначены для измерений объёма природного газа по ГОСТ 5542-2022 или паров сжиженного газа по ГОСТ 20448-2018, приведенного к температуре плюс 20 °С или к стандартным условиям по ГОСТ 2939-63.
Описание
Счётчики состоят из блока измерителя расхода, представляющего собой герметичный измерительный канал (расходомерный участок) с расположенными в нем ультразвуковыми датчиками и термокорректором, и электронного блока вычислителя, установленного в корпусе.
В счетчиках реализован метод поочередного излучения электроакустическими преобразователями ультразвуковых импульсов по потоку газа и против него, приема прошедших через поток газа сигналов, измерения времени их распространения в расходомерном участке счетчика. Обработанная и накопленная вычислителем информация индицируется на жидкокристаллическом индикаторе (ЖКИ) счетчиков и может передаваться в централизованную систему учета. Счетчики имеют энергонезависимую память и память для хранения архивной информации. Имеется возможность подключения счетчиков к компьютеру.
В счетчике возможна реализация функции включения клапана отсекателя, управляемого модемом, при несанкционированном вскрытии корпуса, а также возможность управления клапаном удаленно.
Счетчики выпускается в двух модификациях отличающихся алгоритмами вычисления объёма газа t (измерение объема газа, приведенного к температуре плюс 20 °С) и Pt (измерение объема газа приведенного к стандартным условиям по ГОСТ 2939-63, с использованием подстановочных значений условно-постоянных параметров избыточного и атмосферного давления).
Счетчики имеют четыре типоразмера: G1,6, G2,5, G4, G6, которые различаются диапазоном измерений объёма природного газа.
В счетчике может быть предусмотрен модуль беспроводной передачи данных (М).
На рисунке 1 приведен общий вид счётчиков газа ультразвуковых UGM-Смарт G1,6/ UGM-Смарт G2,5 и UGM-Смарт G4/ UGM-Смарт G6. Также на рисунке 1 обозначены места нанесения заводского номера и знака утверждения типа.

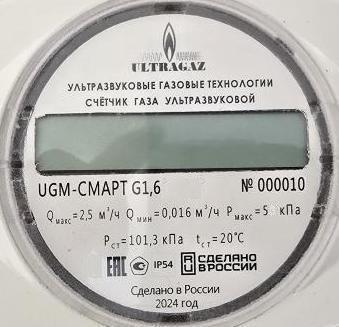

Заводской номер счетчика в виде цифрового обозначения, состоящего из шести арабских цифр, нанесен на шильдик счетчика, устанавливаемый под прозрачную крышку корпуса счетчика, методом фотопечати или термотрансферной печати.
На рисунке 2 приведена схема пломбировки и обозначение мест ограничения доступа к местам настройки (регулировки), для нанесения знака поверки и пломб завода-изготовителя для защиты от несанкционированного доступа.
Структура условного обозначения счетчиков газа ультразвуковых UGM-Смарт: UGM-Смарт G[1]-[2]-[3] где:
[1] - типоразмер: G1,6, G2,5, G4, G6;
[2] - модификация: t, Pt;
[3] - наличие модуля беспроводной передачи данных: М.
а) UGM-Смарт G1,6/ UGM-Смарт G2,5
б) UGM-Смарт G4/ UGM-Смарт G6

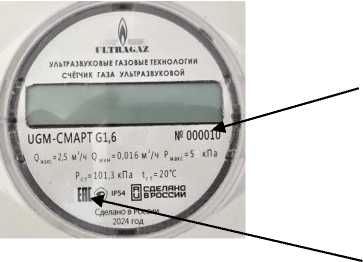

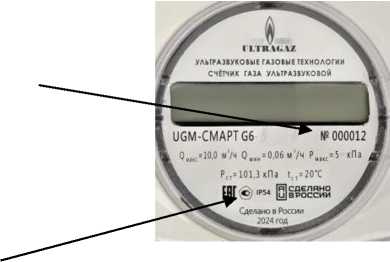

заводской номер
знак утверждения типа

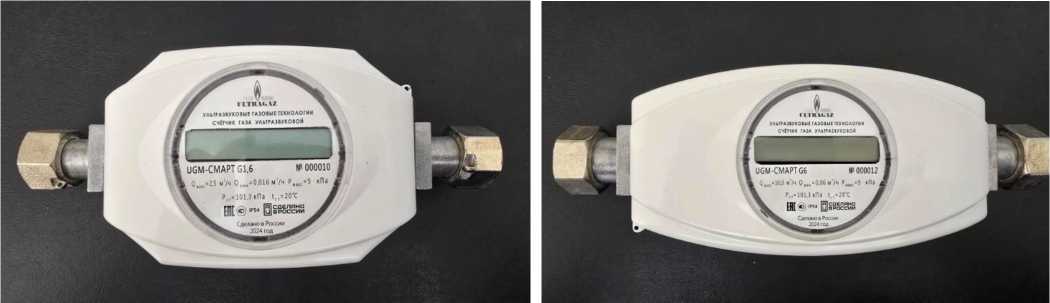

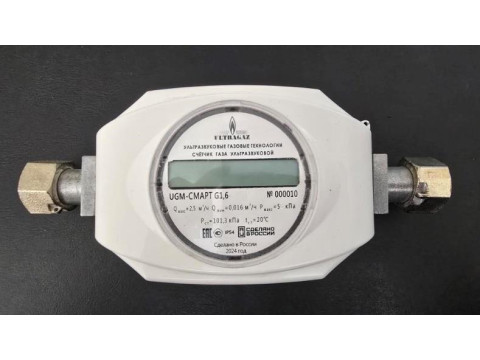

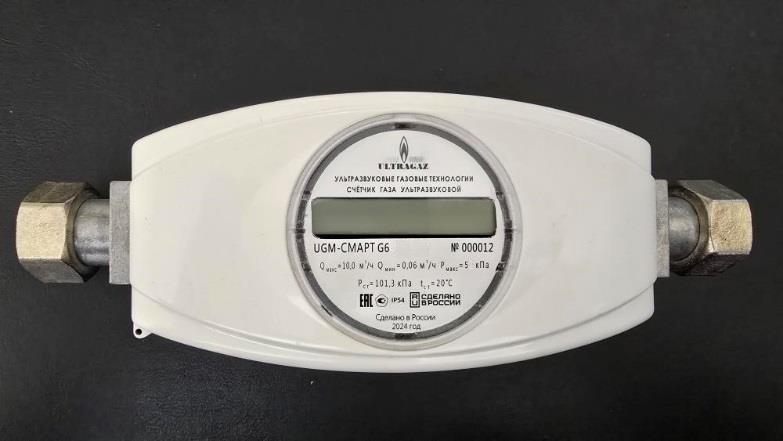

Рисунок 1 - Общий вид счетчика газа ультразвукового UGM-Смарт Gl^/UGM-Смарт G2,5 и UGM-Смарт G4/UGM-Смарт G6.

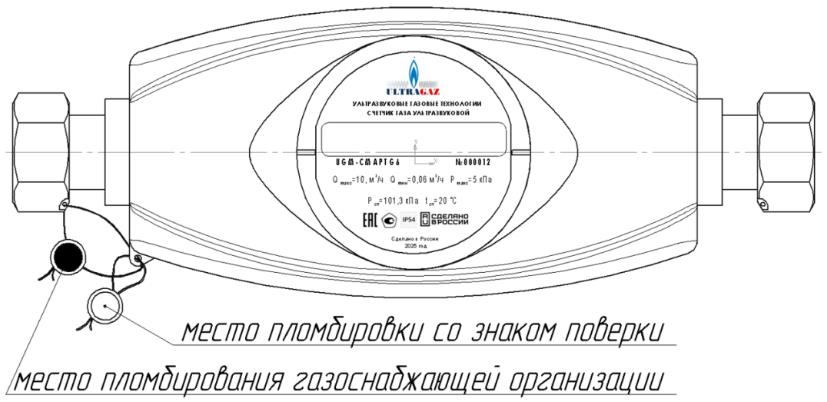

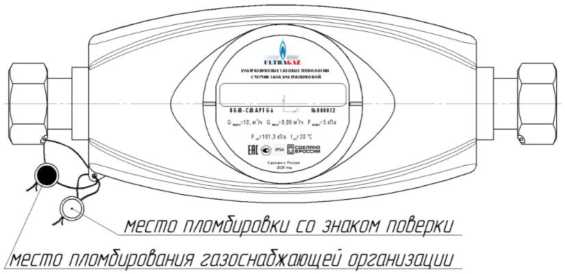

Рисунок 2 - Схема пломбировки счетчика газа ультразвукового UGM-Смарт
Программное обеспечение
В счетчиках применяется встроенное программное обеспечение (далее - ПО). Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти. ПО разделено на метрологически значимую часть и метрологически незначимую часть.
Идентификационные данные метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MEr |
|
Номер версии (идентификационный номер) ПО |
01.01.XX.XX.XX.X* |
|
Цифровой идентификатор ПО |
6865 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC-16 |
|
* Х не относится к метрологически значимой части ПО и может принимать любое числобуквенное значение | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014. Конструкция счетчика исключает возможность несанкционированного влияния на ПО счетчика.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Максимальный расход, Qmax, м3/ч |
от 2,5 до 10 |
|
Номинальный расход, Qnom, м3/ч |
от 1,6 до 6 |
|
Минимальный расход, Qmin, м3/ч |
от 0,016 до 0,6 |
|
Температура измеряемой среды, °С |
от -30 до +55 |
|
Пределы допускаемой основной относительной погрешности измерений объема газа, приведенного к температуре плюс 20 °С или к стандартным условиям по ГОСТ 2939-63, с учетом погрешности измерения температуры, без учета погрешности от принятия давления за условнопостоянные величины*, % Qmin < Q < 0,10™ 0,10™ < Q < Qmax |
±3,0 ±1,5 |
|
Пределы допускаемой дополнительной относительной погрешности счетчиков, вызванной отклонением температуры измеряемого газа от нормальной в диапазоне от минус 30 °С до 55 °С, % |
±0,4 |
|
Диапазон температуры измеряемой и окружающей среды, соответствующий нормальным условиям, °С |
от +15 до +25 |
|
* конкретные значения указываются в эксплуатационной документации изготовителя | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики для типоразмера | |||
|
G1,6 |
G2,5 |
G4 |
G6 | |
|
Порог чувствительности, м3/ч, не более |
0,004 |
0,006 |
0,010 |
0,015 |
|
Допускаемая потеря давления при максимальном расходе, Па (мм вод. ст.), не более |
200(20) |
250 (25) |
350 (35) | |
|
Габаритные размеры, мм, не более |
195x38x49 |
232x83x57 | ||
|
Масса, кг, не более |
0,5 |
0,8 | ||
|
Измеряемая среда |
Природный газ по ГОСТ 5542-2022, сжиженный газ по ГОСТ 20448-2018 | |||
|
Максимальное избыточное давление измеряемой среды, кПа (кгс/см2), не более |
5 (0,05) | |||
|
Параметры электрического питания от встроенной батареи, В |
3,6 | |||
|
Условия эксплуатации: - температура окружающей и измеряемой среды, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от -30 до +55 до 95 при температуре +35 °C и более низких температурах без конденсации влаги от 84 до 106,7 (от 630 до 800) | |||
|
Степень защиты по ГОСТ 14254-2015 |
IP54 | |||
Таблица 4 - Показания надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч |
55000 |
Знак утверждения типа
наносится на лицевую панель счетчика, устанавливаемую под прозрачную крышку корпуса счетчика методом фотопечати или термотрансферной печати и на титульный лист паспорта печатным способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа ультразвуковой |
UGM-Смарт |
1 шт. |
|
Паспорт-руководство по эксплуатации |
- |
1 экз. |
|
Монтажный комплект для установки счетчика на трубопровод |
1 комплект (по заказу) |
Сведения о методах измерений
приведены в разделе 1 Паспорта-руководства по эксплуатации «Счетчик газа ультразвуковой UGM-Смарт. Паспорт-руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 11.05.2022 №1133 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа;
УЛТС.407250.001 ТУ Счетчики газа ультразвуковые UGM-Смарт. Технические условия.
