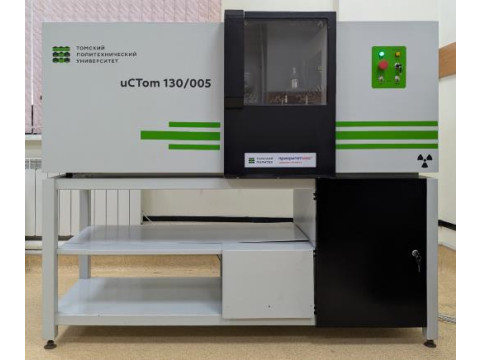

Микротомограф рентгеновский uCTom 130/005
| Номер в ГРСИ РФ: | 97207-25 |
|---|---|
| Производитель / заявитель: | ИНК ФГАОУ ВО "Национальный исследовательский Томский политихнический университет", г.Томск |
Микротомограф рентгеновский uCTom 130/005 (далее - микротомограф) предназначен для измерений внешних и внутренних линейных размеров изделий.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97207-25 | ||||||
| Наименование | Микротомограф рентгеновский | ||||||
| Модель | uCTom 130/005 | ||||||
| Приказы |
№2789 от
17.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3bc73ff1-dcd9-fa98-64b9-c0a5e657a103 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Федеральное государственное автономное образовательное учреждение высшего образования «Национальный исследовательский Томский политехнический университет», РОССИЯ, 634050, г. Томск, пр. Ленина, д. 30
Поверка
| Методика поверки / информация о поверке |
МП 2512-0003-2025 Государственная система обеспечения единства измерений. Микротомограф рентгеновский uCTom 130/005. Методика поверки
(с 17.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97207-25: Описание типа
2025-97207-25.pdf
|
Скачать | 126.1 КБ | |
|
97207-25: Методика поверки
МП 2512-0003-2025
2025-mp97207-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Микротомограф рентгеновский uCTom 130/005 (далее - микротомограф) предназначен для измерений внешних и внутренних линейных размеров изделий.
Описание
К настоящему типу средства измерений относится микротомограф с заводским номером №3.
Принцип действия микротомографа основан на преобразовании рентгеновского излучения, прошедшего сквозь изделие, установленное на предметный столик между источником ионизирующего излучения и детектором, в цифровое изображение. Рентгеновское излучение, генерируемое источником ионизирующего излучения, попадает на чувствительную область детектора, формирует цифровой сигнал, далее цифровой сигнал передается на компьютер и при помощи программного обеспечения формируется трехмерная модель изделия с его внешней и внутренней структурой и геометрией.
Микротомограф состоит из защитного свинцового корпуса, предотвращающего проникновение рентгеновского излучения во внешнюю среду, источника ионизирующего излучения, детектора, предметного столика для установки, перемещения и вращения изделия на 360 градусов.
В комплект поставки входят образцы для настройки и юстировки микротомографа и мира Micro-CT Bar Pattern Phantom, nano, REF: QRM-70119 для проверки разрешающей способности микротомографа.
Общий вид микротомографа представлен на рисунке 1.
Заводской номер наносится на заднюю панель корпуса на маркировочной табличке методом 3D-печати. Пломбирование микротомографа не предусмотрено. Место нанесения заводского номера приведено на рисунке 2. Нанесение знака поверки на микротомограф не предусмотрено.

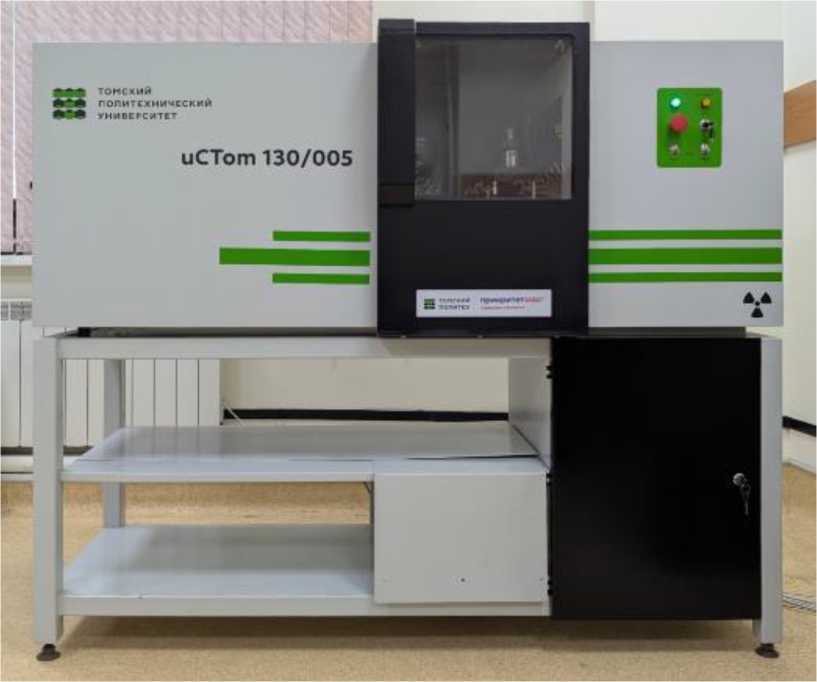

Рисунок 1 - Общий вид микротомографа

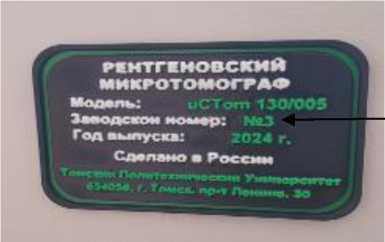

Рисунок 2 - Место нанесения заводского номера
Место нанесения
заводского номера
Программное обеспечение
Микротомограф имеет автономное программное обеспечение (далее - ПО), предназначенное для управления микротомографом, сбора, обработки, визуализации, реконструкции и построения трехмерной модели, анализа, хранения и передачи результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Т4 Томограф |
|
Номер версии (идентификационный номер) ПО |
V1.X.X* |
|
Цифровой идентификатор ПО |
- |
|
* «X» не относится к метрологически значимой части ПО и принимает значение от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мм |
от 0,1 до 70,0 |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мм: - в поддиапазоне измерений от 0,1 до 1,0 мм включ. - в поддиапазоне измерений св. 1,0 до 70,0 мм |
±0,01 ±0,05 |
|
Разрешающая способность, мкм |
51) |
|
1) при нулевом положении предметного столика | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - высота |
1500 |
|
- ширина |
700 |
|
- длина |
1700 |
|
Масса, кг, не более |
600 |
|
Максимальный размер измеряемого изделия, мм: - диаметр |
70 |
|
- высота |
40 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +17 до +25 |
|
- относительная влажность окружающего воздуха, %, не более |
85 |
|
Параметры электропитания от сети переменного тока: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
от 50 до 60 |
|
Потребляемая мощность, В А, не более |
3000 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Наработка до отказа, ч, не менее |
20000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность микротомографа
|
Наименование |
Обозначение |
Количество |
|
Микротомограф рентгеновский |
uCTom 130/005 |
1 шт. |
|
Компьютер с ПО |
- |
1 шт. |
|
Паспорт на микротомограф рентгеновский |
ФЮРА.123452021.КМТ-00 ПС |
1 экз. |
|
Образцы для настройки и юстировки |
- |
1 комп. |
|
Паспорт на образцы для настройки и юстировки |
ФЮРА.0304272023.КМТ-00 ПС |
1 экз. |
|
Мира |
Micro-CT Bar Pattern Phantom, nano, REF: QRM-70119 |
1 шт. |
|
Паспорт на миру |
ФЮРА.502.02.03.00.01 ПС |
1 экз. |
Сведения о методах измерений
приведены в документе ФЮРА.123452021.КМТ-00 ПС «Микротомограф рентгеновский uCTom 130/005. Паспорт» в разделе 3 «Устройство и работа».
Нормативные документы
Техническая документация Федерального государственного автономного образовательного учреждения высшего образования «Национальный исследовательский Томский политехнический университет» (ФГАОУ ВО НИ ТПУ).
