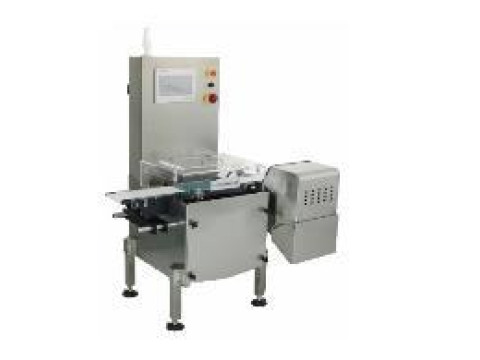

Устройства весоизмерительные автоматические WorkerInspector Mariner

Назначение

Устройства весоизмерительные автоматические Workerinspector Mariner (далее - АВУ) предназначены для измерения массы, распределения упаковок, в зависимости от значения разности между их массой и номинальным установленным значением.

Описание

Принцип действия АВУ основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругого элемента тензорезисторного весоизмерительного датчика (далее - датчик) в электрический сигнал, пропорциональный массе объекта измерений, либо на компенсации силы тяжести взвешиваемого груза с помощью электромагнитной системы автоматического уравновешивания. Далее электрический сигнал преобразуется в цифровой вид с помощью аналого-цифрового преобразователя (далее - АЦП). Преобразованный сигнал обрабатывается компьютерным терминалом (далее - терминал) и значение массы груза индицируется на цифровом дисплее терминала.

АВУ выполнены на единой конструктивной основе и состоят из грузоприемного устройства (далее - ГПУ), выполненного в виде ленточного транспортера или роликового конвейера с двумя дополнительными ленточными транспортерами для подачи товара (или в виде интеграционного комплекта без транспортеров) и терминала, закрепленного на стойке или на корпусе систем и устройством отбраковки.

Информация о массе взвешиваемого груза передается на внешние устройства (персональный компьютер - ПК, принтеры, вторичные дисплеи, сканеры считывания штрихкода, программируемые логические контроллеры) через интерфейсы Modbus RS232, Ethernet TCP/IP.

В состав АВУ входят:

- блок обработки информации DIO BOARD, модификация не ниже v2.7 (производство Shanghai Fanci-tech Machinery Co., Ltd, Китай);

- тензодатчик HBM, модификации 1-SP4MC3MR/7KG-1, 1-SP4MC3MR/15KG-1, 1-SP4MC3MR/30KG-1, 1-PW12CC3/50KG-1, 1-PW12CC3/100KG-1 (производство «Hottinger Baldwin Messtechnik GmbH», Германия);

АВУ встраиваются в поточные транспортерные линии или в упаковочные аппараты технологических процессов.

АВУ имеют следующие устройства и функции в соответствии с ГОСТ Р 54796-2011:

- полуавтоматическое устройство установки нуля (п. 3.2.10.10);

- автоматическое устройство установки нуля (п. 3.2.10.11);

- устройство первоначальной установки нуля (п. 3.2.10.12);

- устройство слежения за нулем (п. 3.2.10.13);

- полуавтоматическое устройство взвешивания (выборки) тары (п. 3.2.10.16);

- устройство предварительного задания (выборки) массы тары (п. 3.2.10.17);

- запоминающие устройства для хранения параметров юстировки и настройки;

- интерфейсы для подключения оборудования (клавиатура, ПК) для настройки, регулировки АВУ.

Условное обозначение модификаций АВУ: WINMR(M/D)-xxKxxxx(Ly/Dyy)ab-cde-fg, где:

- WINMR - АВУ Workerinspector Mariner;

- WINMRM - АВУ Workerinspector Mariner c несколькими параллельными ГПУ;

- WINMRD - АВУ Workerinspector Mariner с детектором металла;

- ххК - максимальная нагрузка (далее - Max) в кг;

- хххх - ширина и длина ГПУ в см;

- Ly - количество параллельных ГПУ, где у = от 1 до 4;

- Hyy - высота апертуры (туннеля) детектора металла над лентой конвейера в см, при наличии;

- а - исполнение пылевлагозащиты: (нет) - IP65, W - IP66/67;

- b - тип конвейерной ленты: (нет) - бесшовная ПУ (полиуретан), М - модульная ПЭ/ПП (полиэтилен/полипропилен);

- c - система отбраковки, при наличии:

- RP - толкателя встроенного;

- RA - сдува сжатым воздухом встроенного;

- RF - сброса вниз встроенного;

- RR - сброса вниз втягивающегося модулем конвейера;

- RV - многопоточного изменения траектории;

- RFу - сдвига многосекторного, где у - кол-во секторов.

- d - количество исполнительных элементов отбраковки: (нет) - 1 шт., D - 2 шт.

- e - наличие бокса-накопителя для отбракованных единиц: (нет) - нет, В - бокс -накопитель,

- f - наличие комплекта контроля работы системы отбраковки: (нет) - нет, FS - наличие, (датчик давления воздуха пневмопривода отбраковки, датчик подтверждения отбраковки, датчик наполнения бокса-накопителя при наличии, датчик открытия лючков обслуживания защитного экрана при наличии);

- g - наличие портов внешней коммуникации и передачи данных: (нет) - нет, Е - наличие.

На корпусе АВУ прикрепляется маркировочная табличка, разрушающаяся при удалении, содержащая следующую информацию:

- товарный знак предприятия-изготовителя (WorkerInspector);

- условное обозначение устройства;

- год изготовления;

- заводской номер;

- обозначение класса точности по ГОСТ Р 54796-2011;

- напряжение электропитания;

- частота электропитания;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значение поверочного деления (e);

- значение действительной цены деления (d);

- значение степени пылевлагозащиты по ГОСТ 14254-2015;

- знак утверждения типа средства измерений;

- диапазон рабочих температур.

АВУ изготавливаются в следующих модификациях:

WINMRM-OlKxxxxLx,  WINMR-03Kxxxx, WINMR-05Kxxxx, WINMR-1Кхххх,

WINMR-4Kxxхх,      WINMR-10Kxxxx,      WINMR-25Kxxхх,      WINMR-50Kxxxx, WINMRD-ОЗКххххНхх, WINMRD-05KxxxxHxx, WINMRD-lKxxxxHxx, WINMRD-4KxxxxHxx, WINMRD-25KxxxxHxx, WINMRD-50KxxxxHxx, отличающихся наибольшими и наименьшими пределами взвешивания и габаритными размерами ГПУ.

Часть модификаций могут быть выполнены в нескольких исполнениях, отличающихся количеством параллельных ГПУ, действительной ценой деления, поверочным делением и числом поверочных делений, а также пределами допускаемой погрешности.

WINMR-25K5080

WINMR-50K70120

WINMR-10K4055

WINMRD-1K2335H12

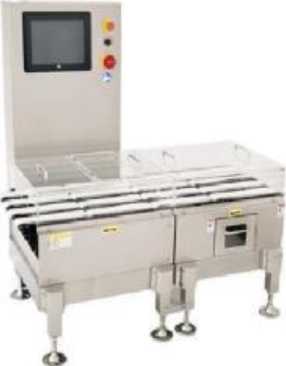

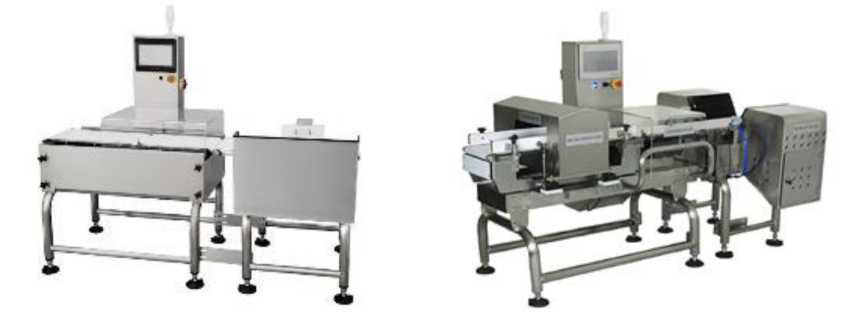

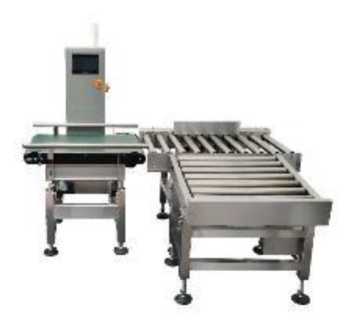

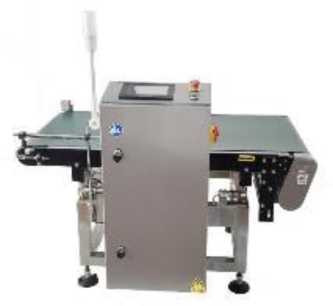

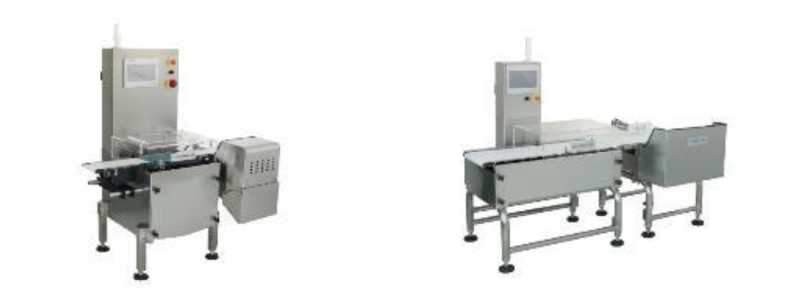

Общий вид АВУ показан на рисунке 1.

WINMR-03K1625W

WINMR-1K2345

WINMR-01K0630L4

Рисунок 1 - Общий вид АВУ

Схема пломбирования от несанкционированного доступа, места нанесения знака поверки, знака утверждения типа, заводского номера представлены на рисунках 2, 3. Заводской номер в буквенно-цифровом формате наносится на маркировочную табличку методом печати, маркировочная табличка крепится на корпусе АВУ наклеиванием. Знак поверки наносится на элемент пломбирования при первичной или периодической поверке.

2

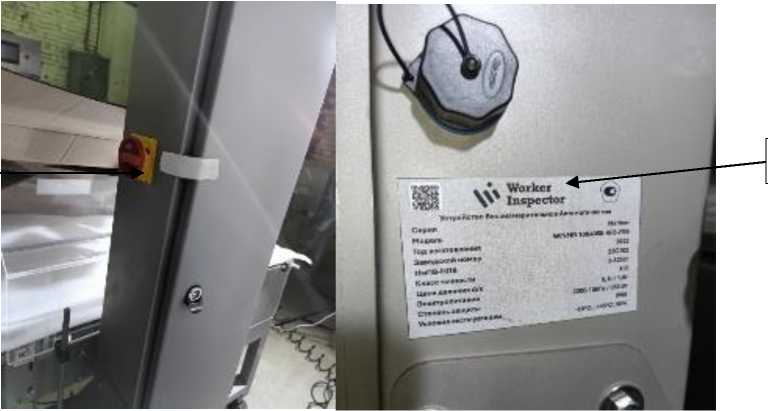

Рисунок 2 - Место пломбирования и нанесения знака поверки (1), место нанесения маркировочной таблички (2) со знаком утверждения типа, заводским номером

* A Worker X** Inspector

Устр о йстео В есоиз м ери тельное Автомяти чес кое

Серия

Модель

Гйд и ±Готй клен И я

■IB

Заводской номер

МмПВ-НПЕ

Клосс точности

Цена деления d/e

■Электропитание

Степень защиты

Условия ЗксНЛуатации

90 мм

Рисунок 3 - Маркировочная табличка

Программное обеспечение

Терминалы АВУ имеют встроенное программное обеспечение (далее - ПО) и отличаются наличием сенсорного экрана для ввода буквенно-цифровой информации и объемом памяти для хранения ПО и результатов взвешивания.

ПО является встроенным и полностью метрологически значимым.

ПО хранится в защищенной от демонтажа микросхеме памяти EPROM, расположенной на плате АЦП, и загружается на предприятии-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или выгружено через какой-либо интерфейс после записи. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при входе в раздел меню «info» включенного АВУ.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

аблица 1

Технические характеристики

Основные метрологические и технические характеристики АВУ приведены в таблицах 2 - 6: класс точности по ГОСТ Р 54796-2011, значения Мах и Min, значения поверочного деления (е), действительной цены деления (d).

Таблица 2

Пределы допускаемой средней (систематической, MPME) погрешности (MPME) при автоматическом режиме работы и пределы допускаемой погрешности (MPE) при неавтоматическом (статическом) режиме работы АВУ приведены в таблице 3.

аблица 3

Пределы допускаемой погрешности АВУ после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Пределы допускаемого стандартного отклонения при автоматическом режиме работы АВУ, выраженные процентах от массы нагрузки (т) или в граммах, для класса точности ХШ указаны в таблице 4.

аблица 4

Значения скорости взвешивания, габаритных размеров и массы модификаций АВУ указаны в таблице 5.

аблица 5

аблица 6 - Основные технические характеристики

Знак утверждения типа

наносится методом печати на маркировочную табличку, закреплённую на корпусе, и типографским способом на титульные листы эксплуатационной документации.

Комплектность

аблица 7 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 документа 28.29.31.120-003-25286471-РЭ «Устройства весоизмерительные автоматические WorkerInspector Mariner. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 04 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний»

01.0229.СП «Устройства весоизмерительные автоматические WorkerInspector Mariner»
