Шунт переменного тока эталонный безреактивный ШЭ-50.0
| Номер в ГРСИ РФ: | 97213-25 |
|---|---|
| Производитель / заявитель: | ООО "НПП Марс-Энерго", г.С.-Петербург |
Шунт переменного тока эталонный безреактивный ШЭ-50.0 (далее по тексту - шунт) предназначен для измерений силы переменного тока в диапазоне частот от 20 Гц до 100 кГц.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97213-25 | ||||||
| Наименование | Шунт переменного тока эталонный безреактивный | ||||||
| Модель | ШЭ-50.0 | ||||||
| Приказы |
№2791 от
18.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6a8f24d1-241b-2d64-7478-a41e445705be | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПП МАРС-ЭНЕРГО», РОССИЯ, 199034, г. Санкт-Петербург, В. О., 13-я линия, д. 6–8, лит. А
Поверка
| Методика поверки / информация о поверке |
МП-2201-0060-2025 Государственная система обеспечения единства измерений. Шунт переменного тока эталонный безреактивный ШЭ-50.0. Методика поверки
(с 18.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
97213-25: Описание типа
2025-97213-25.pdf
|
Скачать | 140.3 КБ | |
|
97213-25: Методика поверки
МП-2201-0060-2025
2025-mp97213-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Шунт переменного тока эталонный безреактивный ШЭ-50.0 (далее по тексту - шунт) предназначен для измерений силы переменного тока в диапазоне частот от 20 Гц до 100 кГц.
Шунт предназначен для применения в качестве рабочего эталона 1-го разряда в диапазоне частот от 20 Гц до 30 кГц и 2-го разряда в диапазоне частот от 70 до 100 кГц в соответствии с государственной поверочной схемой для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц, утвержденной приказом Росстандарта от 17 марта 2022 г. № 668.
Описание
К настоящему типу средств измерений относится шунт переменного тока эталонный безреактивный ШЭ-50.0 заводской № 066.
Принцип действия шунта основан на законе Ома: протекающий через шунт переменный ток вызывает падение напряжения на нем, которое измеряется либо термоэлектрическим преобразователем переменного напряжения, либо универсальным вольтметром. Шунт представляет собой резистивные элементы с малым значением частотной погрешности, заключенные в корпуса с установленными на них электрическими соединителями для подключения в цепь измеряемой силы тока и для измерения падения напряжения на шунте. Внешний вид шунта в транспортируемой упаковке представлен на рисунке 1. Общий вид шунта представлен на рисунке 2.
Нанесение знака поверки на шунт не предусмотрено. Пломбирование шунта не проводится, поскольку шунт выпускается в открытом исполнении.

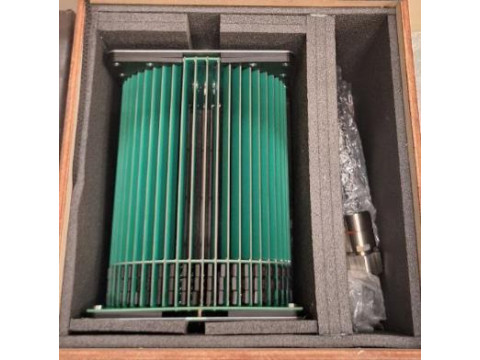

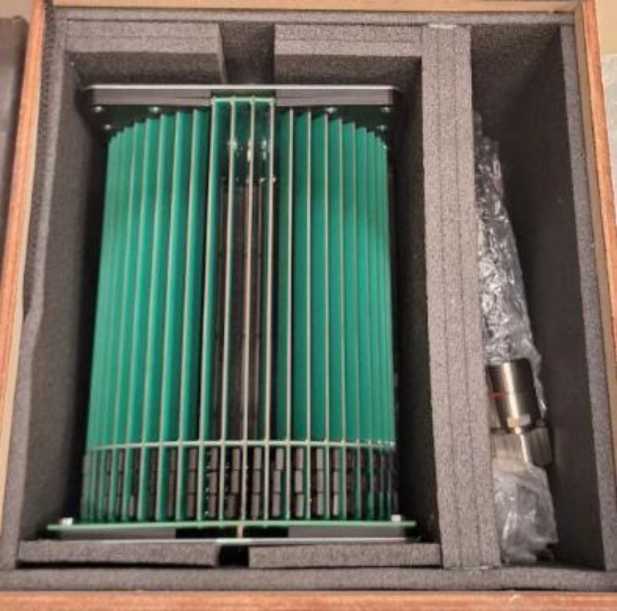

Рисунок 1 - Внешний вид шунта в транспортируемой упаковке

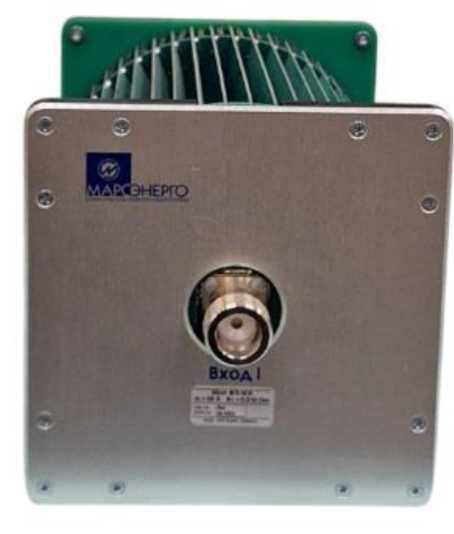

Рисунок 2 - Общий вид шунта ШЭ-50.0
Заводской номер в цифровом формате нанесен на маркировочную наклейку, представленную на рисунке 3.
Место нанесения заводского номера

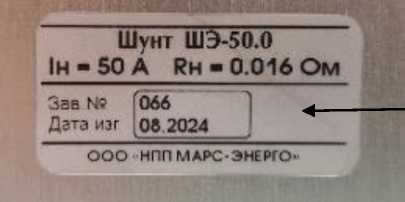

Рисунок 3 - Общий вид маркировочной наклейки, место нанесения заводского номера
Технические характеристики
Метрологические и технические характеристики шунта приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики шунта_________________________________
|
Номинальный ток шунта, I |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, ± К • I, А | |||||
|
Значения коэффициента К, мкА/А при частоте | ||||||
|
20 Гц |
1 кГц |
10 кГц |
30 кГц |
70 кГц |
100 кГц | |
|
50 A |
150 |
150 |
150 |
320 |
45000 |
50000 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- диапазон температур окружающего воздуха, оС |
от +20 до +26 |
|
- относительная влажность окружающего воздуха, % |
до 80 при +25 оС |
|
- атмосферное давление, кПа |
от 70,0 до 106,7 |
|
Габаритные размеры (В*Ш*Г), мм, не более: | |
|
- высота |
200 |
|
- ширина |
200 |
|
- глубина |
305 |
|
Масса шунта, кг, не более: |
3 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка до отказа, ч, не менее |
30000 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 4 - Комплектность шунта
|
Наименование |
Обозначение |
Количество |
|
Шунт переменного тока эталонный безреактивный ШЭ-50.0 |
НФЦР.411133.001-07 |
1 шт. |
|
Кабель токовый (кабель I) |
1 шт. | |
|
Кабель потенциальный (кабель U) |
1 шт. | |
|
Паспорт |
НФЦР.411914.033 ПС |
1 экз. |
|
Упаковка |
1 шт. |
Сведения о методах измерений
приведены в разделе 2 «Метрологические и технические характеристики» документа «Шунт переменного тока эталонный безреактивный ШЭ-50.0. Паспорт НФЦР.411914.033 ПС».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц, утвержденной приказом Росстандарта от 17 марта 2022 г. № 668
