Система измерительно-управляющая на базе ПТК AstraRegul АСУ ТП промежуточного парка производства стирола объектов 1072, 1072А, 1079, 1080 цеха 126/127 АО «Ангарский завод полимеров»
| Номер в ГРСИ РФ: | 97217-25 |
|---|---|
| Производитель / заявитель: | ООО «АТИСС», г. Краснодар |
Система измерительно-управляющая на базе ПТК AstraRegul АСУ ТП промежуточного парка производства стирола объектов 1072, 1072А, 1079, 1080 цеха 126/127 АО «Ангарский завод полимеров» (далее - СИУ АСУ ТП стирола, система) представляет собой программно-технический комплекс и предназначена для измерения и преобразования сигналов силы постоянного тока в диапазоне от 4 до 20 мА от первичных измерительных преобразователей параметров технологического процесса и формирования сигналов управления в виде силы постоянного тока в диапазоне от 4 до 20 мА, выполнения функций сигнализации по установленным порогам и противоаварийной защиты.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97217-25 | ||||||
| Наименование | Система измерительно-управляющая на базе ПТК AstraRegul АСУ ТП промежуточного парка производства стирола объектов 1072, 1072А, 1079, 1080 цеха 126/127 АО «Ангарский завод полимеров» | ||||||
| Приказы |
№2791 от
18.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d2a3ef0f-3e41-cabc-e2cd-bfa5124cf95e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «АТИСС», РОССИЯ, 350072, г. Краснодар, ул. Ростовское ш., д. 14/2, офис 313
Поверка
| Методика поверки / информация о поверке |
РТ-МП-548-201/2-2025 Государственная система обеспечения единства измерений. Система измерительно-управляющая на базе ПТК AstraRegul АСУ ТП промежуточного парка производства стирола объектов 1072, 1072А, 1079, 1080 цеха 126/127 АО "Ангарский завод полимеров". Методика поверки
(с 18.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97217-25: Описание типа
2025-97217-25.pdf
|
Скачать | 276.2 КБ | |
|
97217-25: Методика поверки
РТ-МП-548-201/2-2025
2025-mp97217-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Система измерительно-управляющая на базе ПТК AstraRegul АСУ ТП промежуточного парка производства стирола объектов 1072, 1072А, 1079, 1080 цеха 126/127
АО «Ангарский завод полимеров» (далее - СИУ АСУ ТП стирола, система) представляет собой программно-технический комплекс и предназначена для измерения и преобразования сигналов силы постоянного тока в диапазоне от 4 до 20 мА от первичных измерительных преобразователей параметров технологического процесса и формирования сигналов управления в виде силы постоянного тока в диапазоне от 4 до 20 мА, выполнения функций сигнализации по установленным порогам и противоаварийной защиты.
Описание
К данному типу средства измерений относится система измерительно-управляющая на базе ПТК AstraRegul АСУ ТП промежуточного парка производства стирола объектов 1072, 1072А, 1079, 1080 цеха 126/127 АО «Ангарский завод полимеров» с заводским номером 1341-4595.
Принцип действия системы заключается в аналого-цифровом преобразовании входных сигналов, выполняемом модулями ввода программируемых логических контроллеров, в цифровые коды, которые затем поступают в центральный контроллер и визуализируются в единицах контролируемых технологических параметров на мониторе автоматизированного рабочего места оператора (АРМ). За счет цифро-аналогового преобразования, осуществляемого модулями вывода контроллеров, обеспечивается воспроизведение выходных аналоговых сигналов силы постоянного электрического тока.
Для защиты оборудования системы, во всех ее измерительных каналах (ИК) используются измерительные преобразователи (ИП) с гальванической развязкой и видом взрывозащиты «искробезопасная электрическая цепь» для преобразования сигналов в диапазоне от 4 до 20 мА от первичных измерительных преобразователей (в состав системы не входят) в унифицированные сигналы силы постоянного тока в диапазоне от 4 до 20 мА - преобразователи измерительные многофункциональные PH (ФИФ № 89347-23). Модули информационного обмена контроллеров обеспечивают передачу информации по стандартным промышленным протоколам передачи данных.
АРМ оператора используется для визуализации результатов преобразования и задания уровней воспроизводимых ИК сигналов.
Система совмещает функции распределённой системы управления (РСУ) и системы противоаварийной защиты (ПАЗ), обеспечивая автоматизированное управление процессами приема, откачки, перекачки, слива, налива стирола в непрерывном круглосуточном режиме и построена на базе:
- для РСУ - контроллера программируемого логического REGUL R500 (номер в Федеральном информационном центре по обеспечению единства измерений ФИФ № 63776-16);
- для ПАЗ - контроллера программируемого логического REGUL R500S (ФИФ №77285-20), пригодного для использования в условиях необходимости обеспечения уровня полноты функциональной безопасности.
Система выполняет следующие основные функции:
- измерение и преобразование аналоговых сигналов от первичных измерительных преобразователей;
- автоматическое отображение измеренных значений электрических сигналов в значениях технологических параметров на мониторах автоматизированных рабочих мест (АРМ) в виде графиков, таблиц, гистограмм, протоколирование и архивирование данных;
- автоматический контроль состояния технологического процесса с предупредительной сигнализацией при выходе технологических параметров за установленные границы, заданные программным путем и при обнаружении неисправности в работе оборудования;
- формирование управляющих аналоговых сигналов в реальном масштабе времени;
- выполнение технологических защит и блокировок;
- регистрацию, хранение и передачу данных в общезаводскую сеть предприятия.
Состав ИК системы представлен в таблице 1.
Таблица 1 - Состав ИК системы____________________________________________________
|
Функциональная подсистема |
Вид сигнала постоянного тока (входной/выходной) |
Состав ИК системы | |
|
Измерительный преобразователь |
Модуль ввода-вывода контроллера | ||
|
РСУ |
входной |
PHD-11TD-21(R) |
AI 16 081 контроллера REGUL R500 |
|
PHD-12TD-211 (R) | |||
|
PHG-11TE-21(R) |
AI 16 012 контроллера REGUL R500 | ||
|
выходной |
PHC-11TD-11(R) |
AO 08 021 контроллера REGUL R500 | |
|
ПАЗ |
входной |
PHD-12TD-211(R) |
AI 08 881 контроллера REGUL R500S |
Примечание - в описании типа использовано сокращенное обозначение модулей ввода-вывода контроллеров, последняя цифра приведенного в таблице обозначения модуля ввода-вывода относится к номеру разработки модуля и не влияет на его метрологические характеристики.
Все измерительные компоненты системы монтируются в 4 электротехнических шкафах.

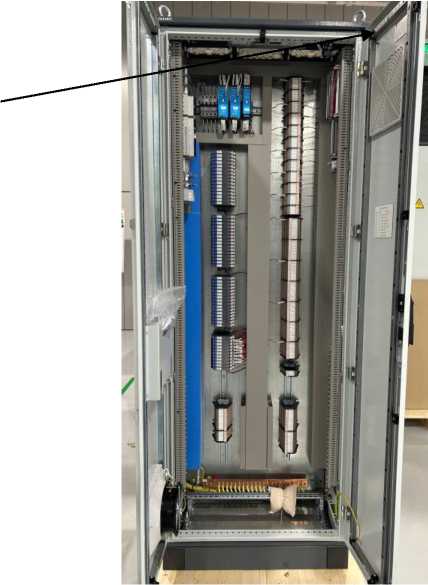

Общий вид электротехнических шкафов с указанием места нанесения заводского номера системы представлен на рисунке 1.
Место нанесения логотипа предприятия - изготовителя, наименования и заводского номера системы
(рисунок 2)
б)
а)
в)
г)

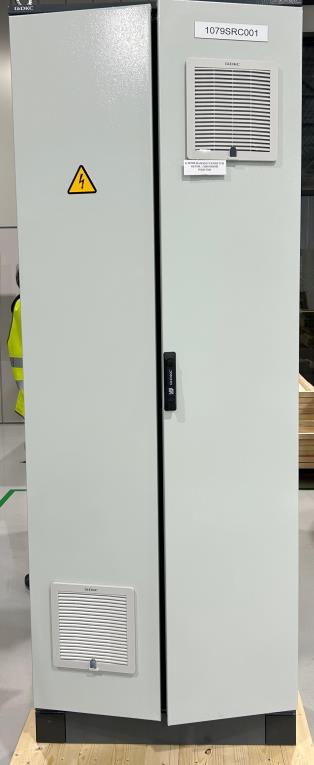

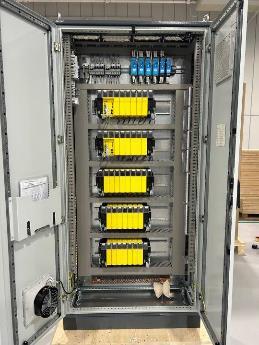

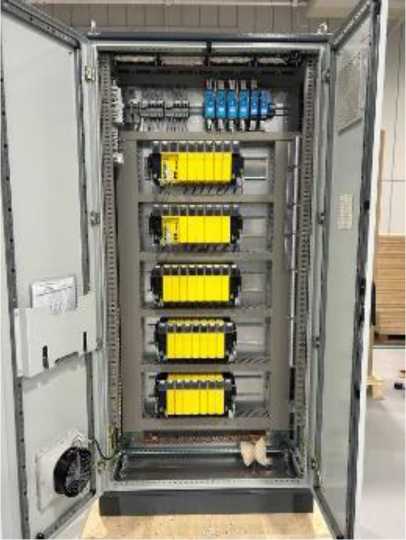

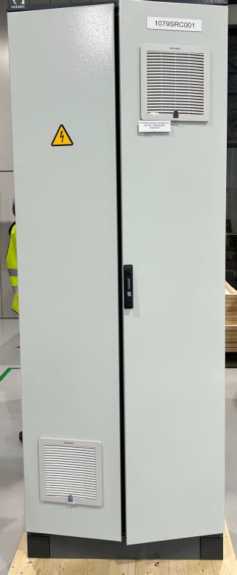

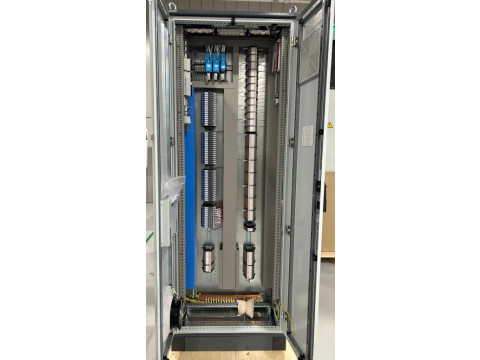

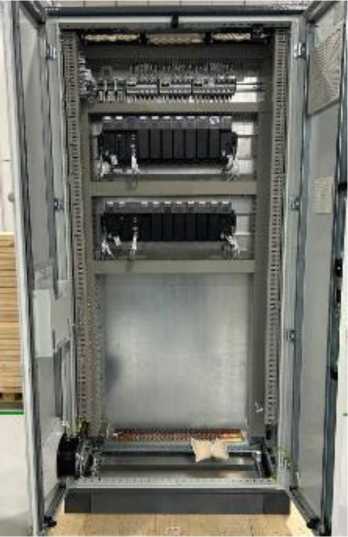

Рисунок 1 - Общий вид шкафов системы:
а) внешний вид шкафов системы; б) шкафов 1079DRC001, 1079SRC001;
в) шкафа 1079SSC001, г) шкафа 1079DSC001
Пломбирование шкафов и системы в целом от несанкционированного доступа не предусмотрено.
хАТИСС
Система измерительно-управляющая на базе ПТК AstraRegul АСУ ТП промежуточного парка производства стирола объектов 1072, 1072А, 1079.1080 цеха 126/127
АО «Ангарский завод полимеров»
Зав № 1341-4595
Рисунок 2 - Табличка СИУ АСУ ТП стирола
Табличка (рисунок 2) в правом верхнем углу лицевой панели шкафов РСУ и ПАЗ системы содержит логотип предприятия-изготовителя, ее наименование и заводской номер в виде цифрового кода. Информация на табличке наносится с применением лазерной технологии, обеспечивающей четкое изображение и сохраняемость в течение установленного срока службы.
Нанесение знака поверки на систему не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) системы реализовано на базе ПО AstraRegul и состоит из программного обеспечения контроллеров и ПО верхнего уровня - SCADA-системы.
ПО контроллеров состоит из ПО модулей ввода/вывода и ПО модулей центрального процессора (ЦПУ). ПО модулей центрального процессора, в свою очередь, состоит из системного ПО и прикладного ПО.
ПО модулей ввода/вывода недоступно для коррекции пользователем.
Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии Р 50.2.077-2014.
Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода.
Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные ПО подсистемы РСУ СИУ АСУ ТП стирола
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RegulRTS |
|
Номер версии (идентификационный номер) ПО среды исполнения, не ниже |
11.7.2.20 |
|
Номер версии (идентификационный номер) ПО модуля ЦПУ, не ниже |
1.7.2.2 |
аблица 3 - Идентификационные данные ПО подсистемы ПАЗ СИУ АСУ ТП стирола
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RegulRTS |
|
Номер версии (идентификационный номер) ПО среды исполнения, не ниже |
12.0.3.10 |
|
Номер версии (идентификационный номер) ПО модуля ЦПУ, не ниже |
2.0.3.1 |
Все метрологически значимые вычисления выполняются ПО модулей ввода-вывода контроллеров системы, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО.
Доступ к программному обеспечению контроллеров осуществляется с выделенной инженерной станции верхнего уровня, доступ к которой защищен как административными мерами (установка в отдельном помещении), так и многоуровневой защитой по паролю.
ПО верхнего уровня - SCADA - не является метрологически значимым, так как его функциями является отображение и архивирование полученной информации от контроллеров.
Программные средства верхнего уровня - SCADA- содержат:
- серверную часть для сбора и передачи информации контроллеров;
- клиентскую часть, устанавливаемую на АРМ, обеспечивающую визуализацию параметров;
- инженерную станцию для изменения технологического программного обеспечения, конфигурирования ИК и оборудования.
По завершении настройки ПО на объекте создается конфигурация, соответствующая данному объекту, идентичность которой контролируется периодической проверкой контрольной суммы.
Технические характеристики
Метрологические характеристики измерительных каналов СИУ АСУ ТП стирола приведены в таблицах 4 и 5.
Таблица 4 - Состав и метрологические характеристики ИК РСУ системы_________________
|
Тип сигнала ИК |
Тип измерительного преобразователя |
Модуль ввода-вывода контроллера REGUL R500 |
Пределы допускаемой приведенной погрешности ИК, % диапазона |
|
входной постоянного тока от 4 до 20 мА |
PHD-11TD-21(R) |
AI 16 081 |
±0,26 |
|
PHD-12TD-211 (R) | |||
|
PHG-11TE-21(R) |
AI 16 012 | ||
|
выходной постоянного тока от 4 до 20 мА |
PHC-11TD-11(R) |
AO 08 021 |
Таблица 5 - Состав и метрологические характеристики ИК ПАЗ системы
|
Тип сигнала ИК |
Тип измерительного преобразователя |
Модуль ввода контроллера REGUL R500S |
Пределы допускаемой приведенной погрешности ИК, % диапазона |
|
входной постоянного тока от 4 до 20 мА |
PHD-12TD-211(R) |
AI 08 881 |
±0,26 |
Таблица 6 - Технические характеристики системы
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, % - атмосферное давление, кПа |
от +10 до +35 от 5 до 95 от 86,7 до 106,7 |
|
Параметры электрического питания: - от двух взаиморезервируемых источников бесперебойного питания ИБП по технологии «On-line» с двойным преобразованием (3-фазный ввод) от 3-хфазной сети переменного тока, В частотой (50±1) Гц |
от 342 до 418 |
|
Габаритные размеры шкафов системы ВхШхГ, мм Масса шкафа, кг, не более |
2100х800х400 300 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
СИУ АСУ ТП стирола |
- |
1 |
|
Комплект ЗИП |
- |
1 |
|
CD с программным обеспечением |
- |
1 |
|
- средства отображения информации -компьютеры типа IBM PC |
3 | |
|
Руководство по эксплуатации |
1341-4595.03.РЭ |
1 |
|
Шкаф РСУ 1079DSC001. Паспорт |
1341-4595.03.003.ПС |
1 |
|
Шкаф ПАЗ 1079SSC001. Паспорт |
1341-4595.03.004.ПС |
1 |
|
Шкаф реле и барьеров РСУ 1079DRC001. Паспорт |
1341-4595.03.005.ПС |
1 |
|
Шкаф реле и барьеров ПАЗ 1079SRC001. Паспорт |
1341-4595.03.006.ПС |
1 |
Сведения о методах измерений
Сведения о методиках (методах) измерений изложены в разделе 3 руководства по эксплуатации «Использование по назначению».
Нормативные документы
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»
Приказ Росстандарта № 2091 от 01.10.2018 г. «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
