Резервуары стальные горизонтальные цилиндрические РГС-50
| Номер в ГРСИ РФ: | 97223-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Фирма "Oy-U-Cont Ltd. Joroinen", Финляндия |
|
97223-25: Описание типа
2025-97223-25.pdf
|
Скачать | 351.4 КБ |
Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97223-25 | ||||||||||||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | ||||||||||||||||||
| Модель | РГС-50 | ||||||||||||||||||
| Приказы |
№2791 от
18.12.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9a8a152c-ab20-d552-1884-cdfc748271cd | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
Oy U-Cont Ltd, ФИНЛЯНДИЯ, Йоройнен
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 18.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97223-25: Описание типа
2025-97223-25.pdf
|
Скачать | 351.4 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-50 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 50 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенные цилиндрические стальные двустенные сосуды с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Установка резервуаров РГС-50 - подземная.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочные таблички резервуаров. Маркировочные таблички крепятся к резервуарам.
Резервуары РГС-50 с заводскими номерами 1228, 1229, 1230, 1231, 1232 расположены на территории АЗС № 343, ООО «Татнефть-АЗС-Северо-Запад» по адресу: г. Санкт-Петербург, пр. Московский, 156А.
Эскиз общего вида резервуаров РГС-50 приведен на рисунке 1. Маркировочные таблички и горловины резервуаров приведены на рисунках 2, 3, 4, 5, 6.
Нанесение знака поверки на средство измерений не предусмотрено.

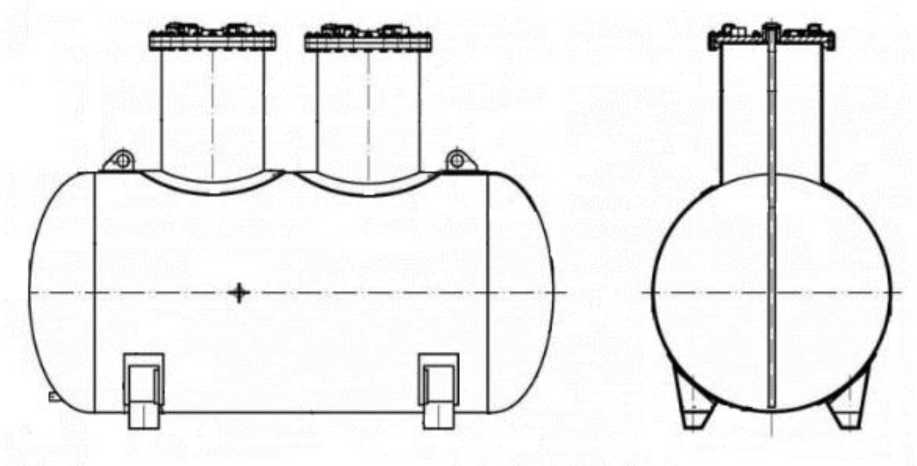

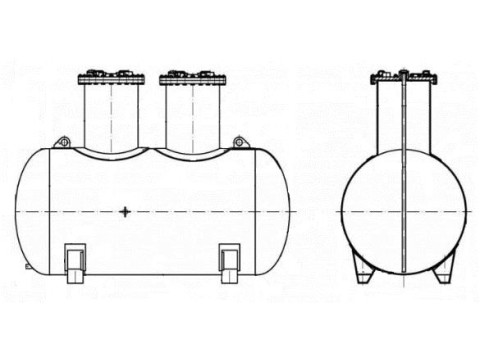

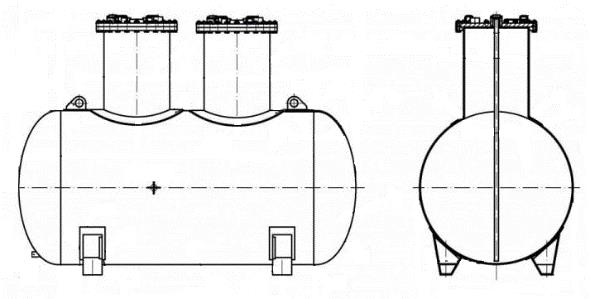

Рисунок 1 - Эскиз общего вида резервуаров

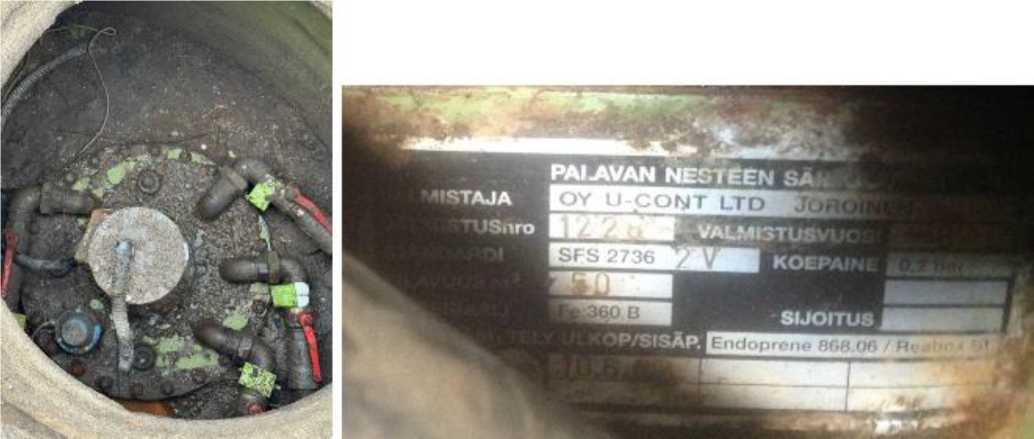

Рисунок 2 - Маркировочная табличка и горловина резервуара РГС-50 зав.№ 1228
«ш

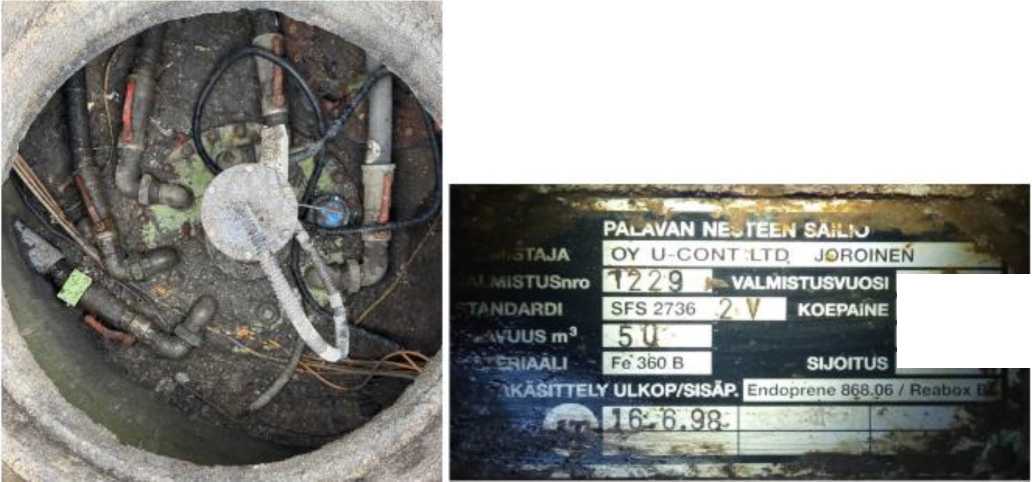

Рисунок 3 - Маркировочная табличка и горловина резервуара РГС-50 зав.№ 1229

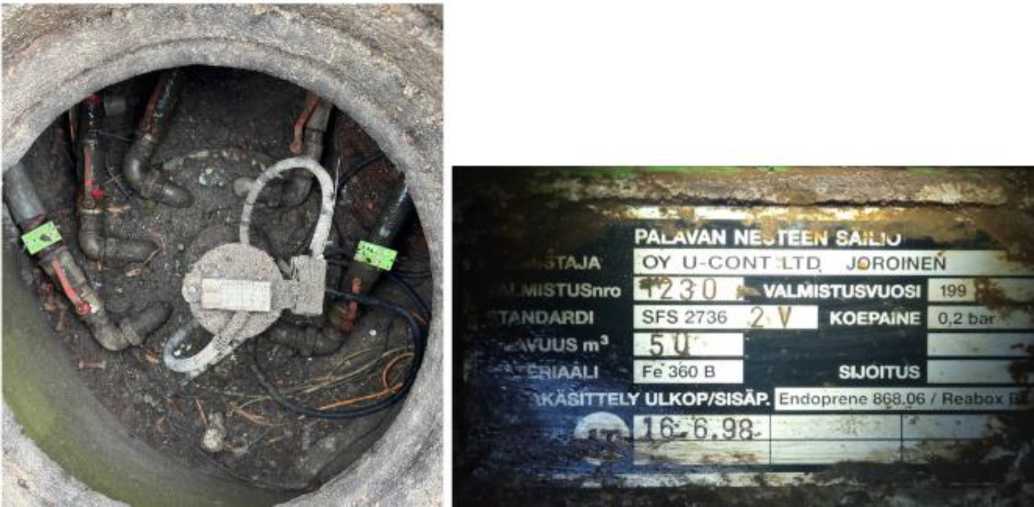

Рисунок 4 - Маркировочная табличка и горловина резервуара РГС-50 зав.№ 1230

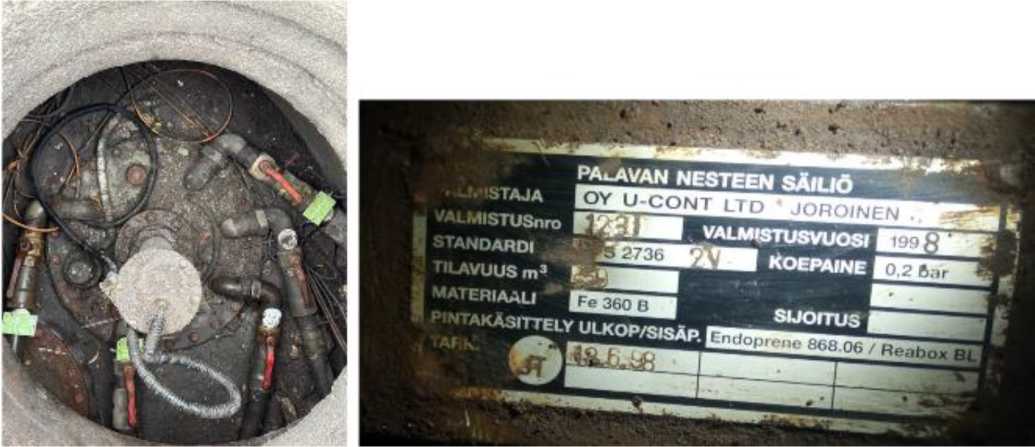

Рисунок 5 - Маркировочная табличка и горловина резервуара РГС-50 зав.№ 1231

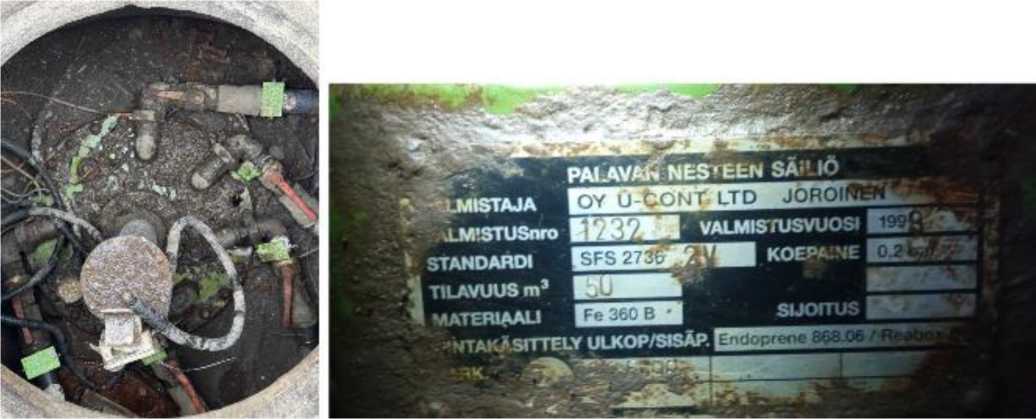

Рисунок 6 - Маркировочная табличка и горловина резервуара РГС-50 зав.№ 1232
Пломбирование резервуаров РГС-50 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-50 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
