Генераторы сигналов AkmeTech ATGA-1
| Номер в ГРСИ РФ: | 97224-25 |
|---|---|
| Производитель / заявитель: | АО "Акметрон", г. Москва |
Генераторы сигналов АкшеТееИ ATGA-1 (далее - генераторы) предназначены для формирования радиочастотных сигналов с нормированными частотой и уровнем выходной мощности.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97224-25 | |||||||||||||||
| Действует | по 18.12.2030 | |||||||||||||||
| Наименование | Генераторы сигналов | |||||||||||||||
| Модель | AkmeTech ATGA-1 | |||||||||||||||
| Модификации |
АkmeTech ATGA-1012A АkmeTech ATGA-1024A АkmeTech ATGA-1040A АkmeTech ATGA-1045A АkmeTech ATGA-1067A АkmeTech ATGA-1103A АkmeTech ATGA-1106A АkmeTech ATGA-1112A АkmeTech ATGA-1124A АkmeTech ATGA-1140A АkmeTech ATGA-1145A АkmeTech ATGA-1167A |
|||||||||||||||
| Приказы |
№2791 от
18.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ada209f5-2981-26ff-f6c3-290fbb0e4642 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
АО «Акметрон», РОССИЯ, 109544, г. Москва, вн.тер.г. муниципальный округ Таганский, ул. Рабочая, д. 93, стр. 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-807-441-2025 Государственная система обеспечения единства измерений. Генераторы сигналов AkmeTech ATGA-1. Методика поверки
(с 18.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97224-25: Описание типа
2025-97224-25.pdf
|
Скачать | 157.3 КБ | |
|
97224-25: Методика поверки
РТ-МП-807-441-2025
2025-mp97224-25.pdf
|
Скачать | 6.5 MБ |
Описание типа
Назначение
Генераторы сигналов AkmeTech ATGA-1 (далее - генераторы) предназначены для формирования радиочастотных сигналов с нормированными частотой и уровнем выходной мощности.
Описание
К данному типу генераторов сигналов AkmeTech ATGA-1 относятся следующие модификации: ATGA-1012A, ATGA-1024A, ATGA-1040A, ATGA-1045A, ATGA-1067A,
ATGA-1103A, ATGA-1106A, ATGA-1112A, ATGA-1124A, ATGA-1140A, ATGA-1145A,
ATGA-1167A.
Модификации отличаются друг от друга диапазоном частот и максимальным выходным уровнем.
Функциональные возможности, метрологические и технические характеристики генераторов определяются составом опций, входящих в их комплект. Обозначения и наименования опций приведены в таблице 1.
Таблица 1 - Опции генераторов по заказу
|
Обозначение |
Наименование и функциональное назначение |
|
1 |
2 |
|
Для модификаций ATGA-1012A, ATGA-1024A, ATGA-1040A, ATGA-1045A, ATGA-1067A | |
|
ATGA-1000A-CL |
тактовый вход и выход с частотой 1,6 ГГц |
|
ATGA-1000A-LF |
минимальная рабочая частота 9 кГц |
|
Для модификаций ATGA-1103A, ATGA-1106A, ATGA-1112A, ATGA-1124A, ATGA-1140A, ATGA-1145A, ATGA-1167A | |
|
ATGA-1100-AP01 |
опция импульсной модуляции (не может быть использована с опцией высокой выходной мощности) |
|
ATGA-1100-LF01 |
минимальная рабочая частота 5 кГц |
|
ATGA-1100-HP02 |
опция повышенного уровня выходной мощности |
|
ATGA-1100-ULN02 |
опция низкого фазового шума |
|
ATGA-1100-LFB02 |
опция расширенного подавления гармоник |
|
ATGA-1100-LF02 |
минимальная рабочая частота 1 МГц |
Принцип действия генераторов основан на технологии прямого цифрового синтеза, позволяющего получать стабильные сигналы синусоидальной формы в базовом диапазоне частот и расширением его вниз и вверх в устройстве формирования выходного сигнала.
Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц. Выходной уровень генератора регулируется аттенюатором и контролируется системой автоматической регулировки уровня. Генератор опционально может быть оснащен импульсным модулятором для воспроизведения сигналов с импульсной модуляцией. Расчет необходимых данных для цифро-аналогового преобразователя при формировании сигналов с векторной модуляцией производится во встроенном микропроцессоре.
Конструктивно генераторы выполнены в виде настольного лабораторного прибора. На передней панели расположены: органы управления; жидкокристаллический цветной дисплей; измерительный разъём. На задней панели расположены: разъёмы входа/выхода синхронизации, импульсного сигнала и опорной частоты 10 МГц.
Управление операциями меню, а также задание рабочих параметров генераторов производится с помощью клавиатуры передней панели; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем генераторы обеспечивают подключение по LAN.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в шестизначном буквенно-цифровом формате, состоящего из арабских цифр и латинских букв, наносится методом наклейки на заднюю панель.
Для предотвращения несанкционированного доступа генераторы имеют защитную наклейку изготовителя, закрывающую винт крепления корпуса.
Общий вид генераторов приведён на рисунке 1.
Обозначение места нанесения серийного номера и схема пломбировки от несанкционированного доступа приведены на рисунке 2.

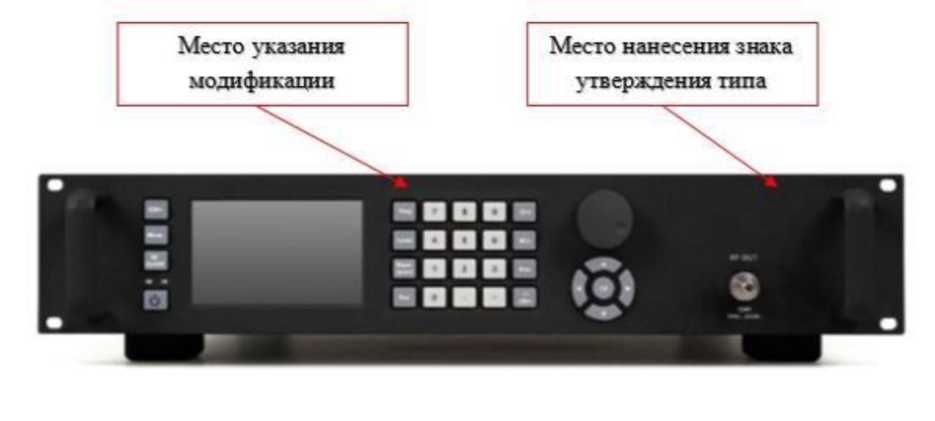

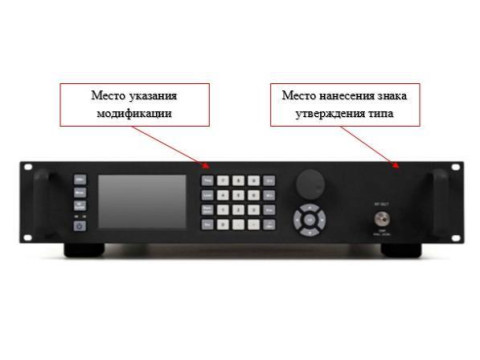

Рисунок 1 - Общий вид средства измерений

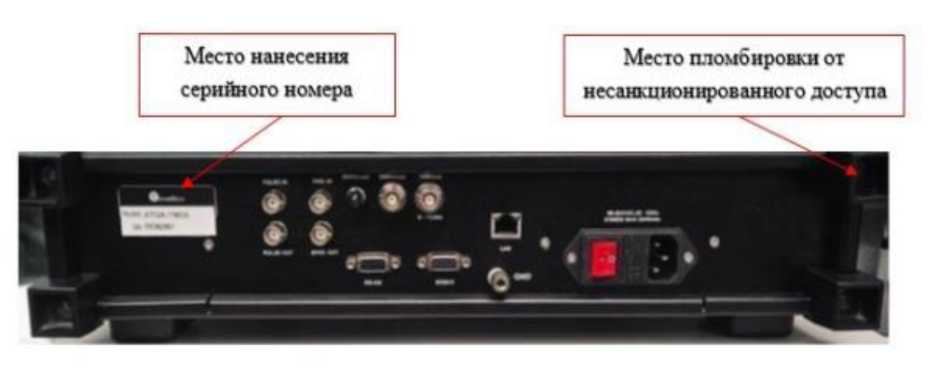

Рисунок 2 - Место нанесения серийного номера и схема пломбировки
Программное обеспечение
Программное обеспечение «FW ATGA» предназначено для управления режимами работы генераторов. Программное обеспечение «FW ATGA» предназначено только для работы с генераторами и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Идентификационные данные программного обеспечения генераторов приведены в таблице 1.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
аблица 2 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW ATGA |
|
Номер версии (идентификационный номер) ПО |
4.3.2.1, не ниже |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, Гц: Стандартная комплектация | |
|
ATGA-1012A |
от 10-106 до 12-109 |
|
ATGA-1024A |
от 10-106 до 2419 |
|
ATGA-1040A |
от 10-106 до 40409 |
|
ATGA-1045A |
от 10-106 до 45409 |
|
ATGA-1067A |
от 10-106 до 67409 |
|
ATGA-1103A |
от 10-106 до 3-109 |
|
ATGA-1106A |
от 10-106 до 6-109 |
|
ATGA-1112A |
от 10-106 до 12-109 |
|
ATGA-1124A |
от 10-106 до 24409 |
|
ATGA-1140A |
от 10-106 до 40409 |
|
ATGA-1145A |
от 10-106 до 45409 |
|
ATGA-1167A |
от 10-106 до 67409 |
|
Опция ATGA-1000A-LF | |
|
ATGA-1012A |
от 9-103 до 12-109 |
|
ATGA-1024A |
от 9-103 до 2419 |
|
ATGA-1040A |
от 9-103 до 40409 |
|
ATGA-1045A |
от 9-103 до 45409 |
|
ATGA-1067A |
от 9-103 до 67409 |
|
Опция ATGA-1100-LF01 | |
|
ATGA-1103A |
от 5-103 до 3409 |
|
ATGA-1106A |
от 5-103 до 6409 |
|
ATGA-1112A |
от 5-103 до 12-109 |
|
ATGA-1124A |
от 5-103 до 2419 |
|
ATGA-1140A |
от 5-103 до 40409 |
|
ATGA-1145A |
от 5-103 до 45409 |
|
ATGA-1167A |
от 5-103 до 67409 |
|
Опция ATGA-1100-LF02 | |
|
ATGA-1103A |
от 1-106 до 3-109 |
|
ATGA-1106A |
от 1-106 до 6-109 |
|
ATGA-1112A |
от 1-106 до 12-109 |
|
ATGA-1124A |
от 1-106 до 24409 |
|
ATGA-1140A |
от 1-106 до 40409 |
|
ATGA-1145A |
от 1-106 до 45409 |
|
ATGA-1167A |
от 1-106 до 67409 |
|
Дискретность установки частоты, Гц |
0,001 |
|
Частота опорного кварцевого генератора, |
10 |
|
МГц | |
|
Пределы относительной погрешности |
±140-6 |
|
установки частоты генератора |
|
1 |
2 |
|
Минимальный уровень выходного | |
|
сигнала, дБм: | |
|
ATGA-1012A |
-120 |
|
ATGA-1024A |
-120 |
|
ATGA-1040A |
-110 |
|
ATGA-1045A |
-90 |
|
ATGA-1067A |
-90 |
|
ATGA-1103A |
-120 |
|
ATGA-1106A |
-120 |
|
ATGA-1112A |
-120 |
|
ATGA-1124A |
-120 |
|
ATGA-1140A |
-120 |
|
ATGA-1145A |
-110 |
|
ATGA-1167A |
-90 |
|
Максимальный уровень выходного | |
|
сигнала, дБм, в диапазоне частот: | |
|
Для ATGA-1012A, ATGA-1024A, ATGA- | |
|
1040A, ATGA-1045A, ATGA-1067A: | |
|
от 9 кГц до 100 МГц включ. |
+15 |
|
св. 100 МГц до 12 ГГц включ.: | |
|
ATGA-1012A |
+18 |
|
ATGA-1024A |
+18 |
|
ATGA-1040A |
+18 |
|
ATGA-1045A |
+18 |
|
ATGA-1067A |
+16 |
|
св. 12 до 20 ГГц включ.: | |
|
ATGA-1024A |
+18 |
|
ATGA-1040A |
+18 |
|
ATGA-1045A |
+18 |
|
ATGA-1067A |
+16 |
|
св. 20 до 24 ГГц включ.: | |
|
ATGA-1024A |
+18 |
|
ATGA-1040A |
+17 |
|
ATGA-1045A |
+17 |
|
ATGA-1067A |
+14 |
|
св. 24 до 36 ГГц включ.: | |
|
ATGA-1040A |
+15 |
|
ATGA-1045A |
+15 |
|
ATGA-1067A |
+14 |
|
св. 36 до 40 ГГц включ.: | |
|
ATGA-1040A |
+13 |
|
ATGA-1045A |
+13 |
|
ATGA-1067A |
+12 |
|
св. 40 до 45 ГГц включ.: | |
|
ATGA-1045A |
+13 |
|
ATGA-1067A |
+10 |
|
1 |
2 |
|
св. 45 до 55 ГГц включ.: ATGA-1067A |
+12 |
|
св. 55 до 60 ГГц включ.: ATGA-1067A |
+9 |
|
св. 60 до 67 ГГц: ATGA-1067A |
+7 |
|
Для ATGA-1103A, ATGA-1106A, ATGA-1112A, ATGA-1124A, ATGA-1140A, ATGA-1145A, ATGA-1167A: Стандартная комплектация от 5 кГц до 20 ГГц включ. |
+15 |
|
св. 20 до 36 ГГц включ. |
+13 |
|
св. 36 до 40 ГГц включ. ATGA-1140A |
+13 |
|
ATGA-1145A |
+13 |
|
ATGA-1167A |
+12 |
|
св. 40 до 45 ГГц включ. ATGA-1145A |
+10 |
|
ATGA-1167A |
+10 |
|
св. 45 до 55 ГГц включ. ATGA-1167A |
+12 |
|
св. 55 до 60 ГГц включ. ATGA-1167A |
+9 |
|
св. 60 до 67 ГГц ATGA-1167A |
+7 |
|
Опция ATGA-1100-HP02 от 5 кГц до 3 ГГц включ. |
+15 |
|
св. 3 до 6 ГГц включ. ATGA- 1106A, ATGA- 1112A, ATGA-1124A, ATGA1140A, ATGA-1145A |
+18 |
|
ATGA-1167A |
+16 |
|
св. 6 до 12 ГГц включ. ATGA- 1112A, ATGA- 1124A, ATGA1140A, ATGA-1145A |
+18 |
|
ATGA-1167A |
+16 |
|
св. 12 до 20 ГГц включ. ATGA-1124A, ATGA1140A, |
+18 |
|
ATGA-1145A ATGA-1167A |
+16 |
|
св. 20 до 24 ГГц включ. ATGA-1124A, ATGA1140A, |
+18 |
|
ATGA-1145A ATGA-1167A |
+14 |
|
св. 24 до 36 ГГц включ. ATGA1140A, ATGA-1145A |
+18 |
|
ATGA-1167A |
+14 |
|
1 |
2 | ||
|
св. 36 до 40 ГГц включ. | |||
|
ATGA-1140A |
+17 | ||
|
ATGA-1145A |
+18 | ||
|
ATGA-1167A |
+12 | ||
|
св. 40 до 45 ГГц включ. | |||
|
ATGA-1145A |
+17 | ||
|
ATGA-1167A |
+10 | ||
|
св. 45 до 55 ГГц включ. | |||
|
ATGA-1167A |
+12 | ||
|
св. 55 до 60 ГГц включ. | |||
|
ATGA-1167A |
+9 | ||
|
св. 60 до 67 ГГц | |||
|
ATGA-1167A |
+7 | ||
|
Разрешение по мощности, дБ |
0,01 | ||
|
Пределы допускаемой погрешности установки уровня выходного сигнала, дБ Для ATGA-1012A, ATGA-1024A, ATGA-1040A, ATGA-1045A, ATGA-1067A: | |||
|
Диапазон частот выходного сигнала: |
Диапазон значений уровня выходного | ||
|
сигнала | |||
|
от -90 до |
св. -70 |
св. -20 | |
|
-70 дБм |
до -20 дБм |
до +15 дБм | |
|
включ. |
включ. | ||
|
от 9 кГц до 10 МГц включ. |
±2,0 дБ |
±1,3 дБ |
±1,0 дБ |
|
св. 10 МГц до 3 ГГц включ. |
±2,0 дБ |
±0,7 дБ |
±0,5 дБ |
|
св. 3 до 20 ГГц включ. |
±2,5 дБ |
±0,9 дБ |
±0,5 дБ |
|
св.20 до 40 ГГц включ. |
- |
±1,3 дБ |
±1,0 дБ |
|
св. 40 до 50 ГГц включ. |
- |
±1,5 дБ |
±1,3 дБ |
|
св. 50 до 67 ГГц |
- |
±2,0 дБ |
±1,8 дБ |
|
Для ATGA-1103A, ATGA-1106A, ATGA-1112A, ATGA-1124A, ATGA-1140A, | |||
|
ATGA-1145A, ATGA-1167A | |||
|
Диапазон частот выходного сигнала: |
Диапазон значений уровня выходного | ||
|
сигнала | |||
|
от -90 до |
св. -70 |
св. -20 | |
|
-70 дБм |
до -20 дБм |
до +15 дБм | |
|
включ. |
включ. | ||
|
от 5 кГц до 10 МГц включ. |
±2,0 дБ |
±1,3 дБ |
±1,2 дБ |
|
св. 10 МГц до 3 ГГц включ. |
±2,0 дБ |
±0,7 дБ |
±0,5 дБ |
|
св. 3 до 20 ГГц включ. |
±2,5 дБ |
±0,9 дБ |
±0,5 дБ |
|
св.20 до 40 ГГц включ. |
±3,0 дБ |
±1,3 дБ |
±1,0 дБ |
|
св. 40 до 50 ГГц включ. |
±3,0 дБ |
±1,5 дБ |
±1,3 дБ |
|
св. 50 до 67 ГГц |
±3,0 дБ |
±2,0 дБ |
±1,8 дБ |
|
1 |
2 | ||||
|
Уровень гармонических составляющих | |||||
|
относительно основного | |||||
|
немодулированного сигнала, дБн Для ATGA-1012A, ATGA-1024A, ATGA-1040A, ATGA-1045A, ATGA-1067A: | |||||
|
от 9 кГц до 10 МГц включ. |
-30 | ||||
|
св. 10 до 200 МГц включ. |
-40 | ||||
|
св. 200 МГц до 23 ГГц |
-55 | ||||
|
Для ATGA-1103A, ATGA-1106A, ATGA-1112A, ATGA-1124A, ATGA-1140A, ATGA-1145A, ATGA-1167A: Стандартная комплектация | |||||
|
от 5 кГц до 10 МГц включ. |
-30 | ||||
|
св. 10 МГц до 200 МГц включ. |
-40 | ||||
|
св. 200 МГц до 23 ГГц включ. |
-55 | ||||
|
Опция ATGA-1100-LFB02 | |||||
|
от 1 МГц до 10 МГц включ. |
-60 | ||||
|
св. 10 МГц до 1 ГГц включ. |
-58 | ||||
|
св. 1 ГГц до 23 ГГц |
-55 | ||||
|
Уровень субгармонических составляющих относительно основного немодулированного сигнала, дБн Для ATGA-1012A, ATGA-1024A, ATGA-1040A, ATGA-1045A, ATGA-1067A: | |||||
|
от 9 кГц до 12 ГГц включ. |
-85 | ||||
|
св. 12 до 24 ГГц включ. |
-70 | ||||
|
св. 24 до 40 ГГц включ. |
-65 | ||||
|
св. 40 до 67 ГГц |
-60 | ||||
|
Для ATGA-1103A, ATGA-1106A, ATGA-1112A, ATGA-1124A, ATGA-1140A, ATGA-1145A, ATGA-1167A: | |||||
|
от 5 кГц до 12 ГГц включ. |
-85 | ||||
|
св. 12 до 24 ГГц включ. |
-70 | ||||
|
св. 24 до 40 ГГц включ. |
-65 | ||||
|
св. 40 до 50 ГГц |
-60 | ||||
|
Уровень однополосных фазовых шумов в зависимости от частоты несущей, | |||||
|
дБн/Гц | |||||
|
Для ATGA-1000A |
отстройка от несущей | ||||
|
(стандартная комплектация) |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
|
1 ГГц |
-105 |
-130 |
-138 |
-138 |
-136 |
|
10 ГГц |
-85 |
-112 |
-118 |
-118 |
-120 |
|
20 ГГц |
-80 |
-106 |
-112 |
-112 |
-114 |
|
40 ГГц |
-74 |
-100 |
-106 |
-106 |
-108 |
Окончание таблицы 3
|
1 |
2 | ||||
|
Для ATGA-1100A (стандартная комплектация) | |||||
|
100 МГц 200 МГц 1 ГГц 10 ГГц 20 ГГц 40 ГГц |
-130 -125 -110 -92 -86 -80 |
-152 -147 -140 -122 -116 -108 |
-155 -155 -148 -130 -124 -118 |
-155 -155 -148 -130 -124 -118 |
-155 -155 -153 -140 -134 -128 |
|
Для ATGA-1100A (опция ATGA-1100- ULN02) | |||||
|
100 МГц 200 МГц 1 ГГц 10 ГГц 20 ГГц 40 ГГц |
-130 -125 -110 -92 -86 -80 |
-152 -147 -140 -122 -116 -108 |
-161 -154 -148 -130 -124 -118 |
-163 -157 -148 -130 -124 -118 |
-165 -160 -155 -140 -134 -128 |
|
Динамический диапазон импульсного модулирующего сигнала, дБ, не менее |
80 | ||||
|
Длительность фронта/среза импульсного модулирующего сигнала, нс, не более |
10 | ||||
|
Минимальная длительность импульсного модулирующего сигнала, нс, не более |
50 | ||||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Тип ВЧ разъема | |
|
- ATGA-1103A, ATGA-1106A, |
N (розетка) |
|
- ATGA-1012A, ATGA-1024A, ATGA-1112A, ATGA-1124A |
3,5 мм (вилка) |
|
- ATGA-1040A, ATGA-1140A |
2,92 мм (вилка) |
|
- ATGA-1045A, ATGA-1145A |
2,4 мм (вилка) |
|
- ATGA-1067A, ATGA-1167A |
1,85 мм (вилка) |
|
Масса, кг, не более |
10 |
|
Габаритные размеры, мм, не более: | |
|
- ширина |
320 |
|
- высота |
88 |
|
- длина |
400 |
|
Напряжение питания от сети переменного тока частотой 50 или 60 | |
|
Гц, В |
от 220 до 240 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, % |
от +15 до +25 от 30 до 80 |
Знак утверждения типа
наносится на лицевую панель генераторов в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Генератор сигналов |
AkmeTech ATGA-1 (модификация по заказу) |
1 шт. |
|
Руководство по эксплуатации |
МТЛБ.468769.011 РЭ |
1 экз. |
|
Кабель питания |
- |
1 шт. |
|
Паспорт |
МТЛБ.468769.011 ПС |
1 экз |
Сведения о методах измерений
приведены в разделе 3 «Порядок работы» Руководства по эксплуатации МТЛБ.468769.011 РЭ.
Нормативные документы
Приказ Росстандарта № 2360 от 26.09.2022 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта № 3461 от 30.12.2019 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приказ Росстандарта № 2813 от 09.11.2022 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,50 до 118,1 ГГц»
Приказ Росстандарта № 3383 от 30.12.2019 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»
Технические условия МТЛБ.468769.010 ТУ «Генераторы сигналов АkmeTech ATGA-1. Технические условия»
Смотрите также
