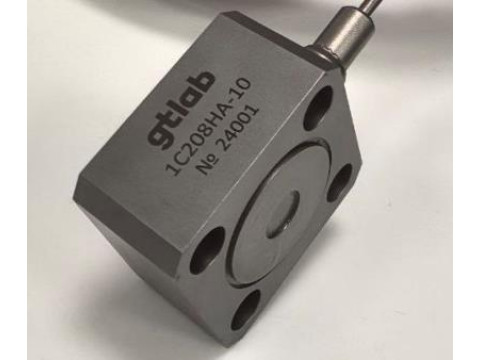

Акселерометры 1C208HA-10
| Номер в ГРСИ РФ: | 97240-25 |
|---|---|
| Категория: | Акселерометры |
| Производитель / заявитель: | ООО "ГТЛаб", г. Саров Нижегородской обл. |
Акселерометры 1С208НА-10 (далее по тексту - акселерометры) предназначены для измерений ускорения.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97240-25 | ||||||||||||||||||
| Действует | по 17.12.2030 | ||||||||||||||||||
| Наименование | Акселерометры | ||||||||||||||||||
| Модель | 1C208HA-10 | ||||||||||||||||||
| Приказы |
№2789 от
17.12.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9417ff34-b3a1-af22-c8c1-ff04f86a7e19 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «ГТЛАБ», РОССИЯ, 607189, Нижегородская обл., г. Саров, ул. Шверника, д. 17Б, оф. 205
Поверка
| Методика поверки / информация о поверке |
МП А3009.0593-2025 Государственная система обеспечения единства измерений. Акселерометры 1C208HA-10. Методика поверки
(с 17.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 19.04.2026 |
Поверители
Скачать
|
97240-25: Описание типа
2025-97240-25.pdf
|
Скачать | 105.9 КБ | |
|
97240-25: Методика поверки
МП А3009.0593-2025
2025-mp97240-25.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Акселерометры 1С208НА-10 (далее по тексту - акселерометры) предназначены для измерений ускорения.
Описание
Принцип действия акселерометров основан на прямом пьезоэлектрическом эффекте, заключающемся в генерации электрического сигнала, пропорционального воздействующему ускорению.
Конструктивно акселерометры представляют собой пьезокристаллический чувствительный элемент, инерционную массу, сигнальные выводы, заключённые в металлический корпус и кабельный вывод.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус акселерометра.
Пломбирование акселерометров не предусмотрено.

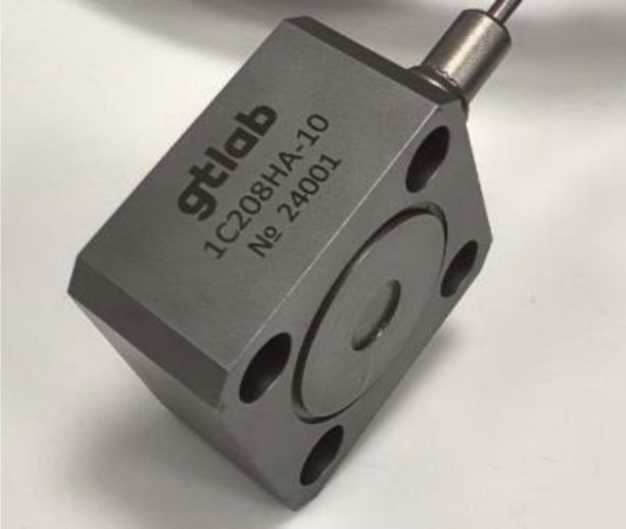

Общий вид акселерометров приведён на рисунке 1.
Рисунок 1 - Внешний вид акселерометров 1С208НА-10
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразования на базовой частоте 200 Гц, пКл/(м^с-2) |
1 |
|
Отклонение действительного значения коэффициента преобразования от номинального значения, %, в пределах: |
±20 |
|
Диапазон измерений амплитуды ускорения, м/с2 |
от 0,1 до 4000 |
|
Нелинейность амплитудной характеристики, %, в пределах |
±4 |
|
Диапазон рабочих частот (неравномерность частотной характеристики в пределах ±12,5 %), Гц |
от 2 до 3000 |
|
Частота установочного резонанса в осевом направлении, кГц, не менее |
9 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Пределы допускаемой основной относительной погрешности измерений ускорения в рабочих диапазонах амплитуд и частот, %, в пределах |
±15 |
|
Коэффициент влияния температуры окружающего воздуха в рабочем диапазоне температур, %/°С, в пределах |
±0,1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частот (неравномерность частотной характеристики в пределах ±45 %), Гц |
от 1 до 5000 |
|
Электрическая ёмкость, пФ, не менее |
200 |
|
Электрическое сопротивление изоляции, МОм, не менее: - в нормальных условиях - при относительной влажности 95 % и температуре +35 °С - в диапазоне температур от -60 до +450°С |
20 1,0 0,5 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18 до +25 от 30 до 80 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +35 °С, %, не более |
от -60 до +450 95 |
|
Масса (без кабеля), г, не более |
250 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
37х37х20 |
Знак утверждения типа
нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта ГТБВ.402152.034ПС и руководства по эксплуатации ГТБВ.402152.034РЭ типографским способом в левом верхнем углу.
Комплектность
Таблица 3 - Комплектность акселерометра
|
Наименование |
Обозначение |
Количество |
|
Акселерометр |
1С208НА-10 |
1 шт. |
|
Акселерометр 1С208НА-10. Паспорт |
ГТБВ.402152.034ПС |
1 шт. |
|
Акселерометр 1С208НА-10. Руководство по эксплуатации |
ГТБВ.402152.034РЭ |
1 экз. на партию |
Сведения о методах измерений
приведены в ГТБВ.402152.034РЭ, раздел 2 «Использование по назначению».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГТБВ.402152.034ТУ. Акселерометр 1С208НА-10. Технические условия.
