Трансформаторы тока ТФНД-220-I
| Номер в ГРСИ РФ: | 97243-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ПО "Запорожтрансформатор", Украина, г.Запорожье |
|
97243-25: Описание типа
2025-97243-25.pdf
|
Скачать | 117.4 КБ |
Трансформаторы тока ТФНД-220-I (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97243-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТФНД-220-I | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2789 от
17.12.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 887264af-c738-d002-d99c-ad156c5ed849 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Производственное объединение «Запорожтрансформатор», СССР, 69069, г. Запорожье, Днепропетровское ш., 3
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
(с 17.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97243-25: Описание типа
2025-97243-25.pdf
|
Скачать | 117.4 КБ |
Описание типа
Назначение
Трансформаторы тока ТФНД-220-I (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока ТФНД-220-I представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТФНД-220-I зав. № 34, № 39, № 41, № 150, № 152, № 197, № 198, № 209, № 220, № 223, № 229, № 247, № 256, № 301, № 302, № 310, № 313, № 336.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий средство измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

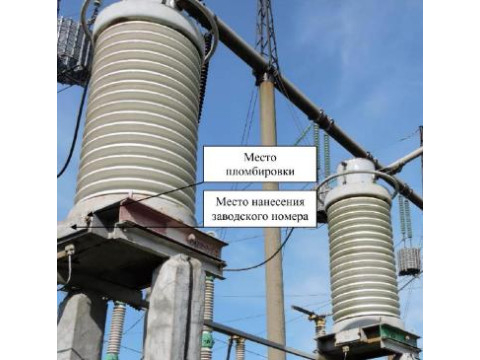

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 — Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера
Технические характеристики
Таблица 1 — Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
220 |
|
Номинальный первичный ток Ином, А |
1200 |
|
Номинальный вторичный ток I 2ном, А |
5 |
|
Номинальная частота f ном, Гц |
50 |
|
Класс точности вторичной обмотки по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
Таблица 2 — Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
|
Масса, кг, не более |
2260 |
|
Габаритные размеры, мм, не более: | |
|
длина |
1135 |
|
ширина |
1080 |
|
высота |
3150 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.
Комплектность
аблица 3 — Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФНД-220-I |
1 шт. |
|
Паспорт |
ТФНД-220-I |
1 экз. |
Сведения о методах измерений
приведены в разделе «Основные сведения об изделии» паспорта трансформатора тока.
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
