Датчики давления SystemeBMSSens
| Номер в ГРСИ РФ: | 97253-25 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | Фирма "Delixi Electric Ltd.", Китай |
Датчики давления SystemeBMSSens (далее - датчики) предназначены для измерений с последующим преобразованием значения измеряемого параметра - избыточного давления газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97253-25 | ||||||||||||
| Действует | по 22.12.2030 | ||||||||||||
| Наименование | Датчики давления | ||||||||||||
| Модель | SystemeBMSSens | ||||||||||||
| Модификации |
SPP06C SPP10C SPP16C |
||||||||||||
| Приказы |
№2820 от
22.12.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | c7964edf-a5e5-d866-706f-f4eae8e848d8 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Delixi Electric Ltd., КИТАЙ, Room 109, Floor 1, Building 1, No. 9, Fazhan Road, Beijing International Information Industry Base, Huilongguan Town, Changping District, Beijing
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1279-202-2025 Государственная система обеспечения единства измерений. Датчики давления SystemeBMSSens. Методика поверки
(с 22.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97253-25: Описание типа
2025-97253-25.pdf
|
Скачать | 142.3 КБ | |
|
97253-25: Методика поверки
РТ-МП-1279-202-2025
2025-mp97253-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Датчики давления SystemeBMSSens (далее - датчики) предназначены для измерений с последующим преобразованием значения измеряемого параметра - избыточного давления газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока.
Описание
Принцип действия датчиков основан на явлении тензоэффекта в полупроводниках. Первичным преобразователем служит металлическая мембрана, на которой жестко закреплен полупроводниковый чувствительный элемент. Под действием давления измеряемой среды мембрана деформируется, вызывая изменение сопротивления тензорезисторов, что приводит к разбалансу моста Уитсона и изменению напряжения выходного сигнала моста, пропорционально измеряемому давлению.
Электронный блок (вторичный преобразователь) питает стабилизированным напряжением мостовую схему и преобразует выходной сигнал моста в унифицированный выходной сигнал постоянного тока.
Конструктивно датчики выполнены в цилиндрическом корпусе, внутри которого расположены первичный преобразователь и электронный блок. В нижней части датчиков для подачи измеряемого давления расположен резьбовой штуцер. В верхней части датчика для подсоединения внешних электрических цепей расположен электрический соединитель.
Датчики изготавливаются в трех модификациях: SPP06C, SPP10C, SPP16C, которые отличаются диапазонами измерений.
Заводской номер датчика в виде арабских цифр и латинских букв наносится типографским способом на наклейку, прикрепленную к корпусу датчика.
Пломбирование датчиков не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на датчики.

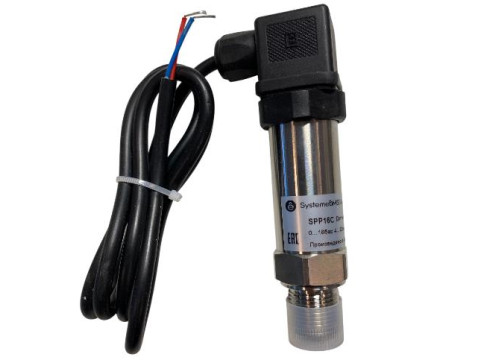

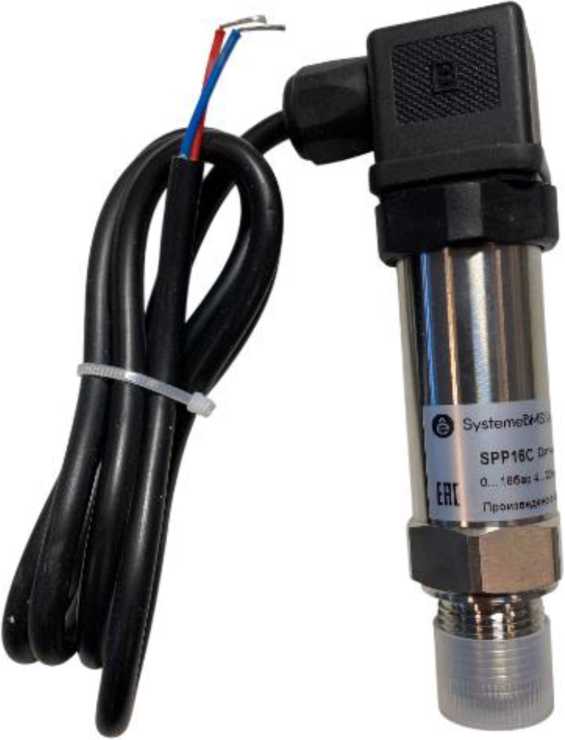

Общий вид датчиков приведен на рисунках 1.
Место нанесения заводского номера и знака утверждения типа представлено на рисунке 2.
Рисунок 1 - Общий вид датчиков
Рисунок 2 - Общий вид маркировки с местами на нанесения знака утверждения типа и заводского номера
Технические характеристики
Метрологические и основные технические характеристики приведены в таблицах 1 и 2.
|
Таблица 1 -Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа 1) - SPP06C - SPP10C - SPP16C |
от 0,0 до 0,6 от 0,0 до 1,0 от 0,0 до 1,6 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающего воздуха от нормальной, в диапазоне рабочих температур, %/10°C |
±0,04 |
|
1) Допускается изготовление датчиков в других единицах величины, допускаемых к применению в Российской Федерации. | |
|
Таблица 2 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 19 до 29 |
|
Выходной сигнал постоянного тока, мА |
от 4 до 20 |
|
Габаритные размеры (длинах диаметр), мм, не более |
125x27 |
|
Масса, кг, не более: |
0,22 |
|
Нормальные условия измерений: - температура окружающей среды, °С, - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,7 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от -10 до +75 90 от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и типографским способом на маркировочную наклейку, прикрепленную корпусу датчика.
Комплектность
Таблица 3 - Комплектность датчиков
|
Наименование |
Обозначение |
Количество |
|
Датчик давления |
SystemeBMSSens |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Принцип действия» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия Delixi Electric Ltd, Китай.
