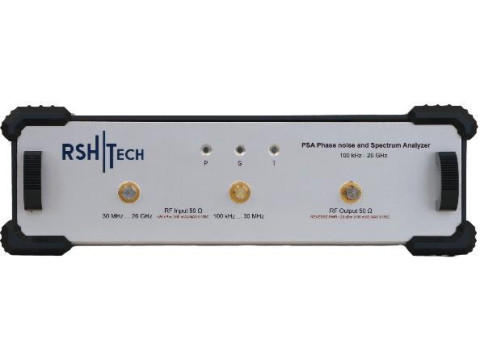

Анализаторы спектра и фазового шума PSA

Номер в ГРСИ РФ: 97254-25
Производитель / заявитель: ООО «РШ Технологии» (РШ Тех), г. Москва
Скачать
97254-25: Описание типа
2025-97254-25.pdf
Скачать 181.3 КБ
97254-25: Методика поверки РТ-МП-1173-441-2025
2025-mp97254-25.pdf
Скачать 5.9 MБ
Нет данных о поставщике
Поверка
Анализаторы спектра и фазового шума PSA поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Анализаторы спектра и фазового шума PSA (далее по тексту - анализаторы) предназначены для измерений частоты и уровня мощности спектральных составляющих сигналов, а также для измерений уровня фазового шума непрерывных и импульсно-модулированных сверхвысокочастотных (далее по тексту - СВЧ) сигналов.

Информация по Госреестру

Основные данные
Номер по Госреестру 97254-25
Действует по 22.12.2030
Наименование Анализаторы спектра и фазового шума
Модель PSA
Модификации PSA08
PSA13
PSA26
Приказы
2820 от 22.12.2025 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 6f7124af-15cc-ae8c-4795-06e47a45e5fd
Испытания
Дата Модель Заводской номер
11.11.2025 PSA26 001000309A
11.11.2025 PSA26 001000402B
Производитель / Заявитель

ООО «РШ Тех», РОССИЯ, 111250, г. Москва, вн. тер. г. муниципальный округ Лефортово, проезд Завода Серп и Молот, д. 6, к. 1

Поверка

Методика поверки / информация о поверке
РТ-МП-1173-441-2025 Государственная система обеспечения единства измерений. Анализаторы спектра и фазового шума PSA. Методика поверки (с 22.12.2025)
Межповерочный интервал / Периодичность поверки
2 года
Зарегистрировано поверок
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Анализаторы спектра и фазового шума PSA поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

97254-25: Описание типа
2025-97254-25.pdf
Скачать 181.3 КБ
97254-25: Методика поверки РТ-МП-1173-441-2025
2025-mp97254-25.pdf
Скачать 5.9 MБ

Описание типа

Назначение

Анализаторы спектра и фазового шума PSA (далее по тексту - анализаторы) предназначены для измерений частоты и уровня мощности спектральных составляющих сигналов, а также для измерений уровня фазового шума непрерывных и импульсно-модулированных сверхвысокочастотных (далее по тексту - СВЧ) сигналов.

Описание

Принцип действия анализаторов основан на переносе сигнала входного СВЧ колебания на промежуточную частоту с помощью квадратурных демодуляторов и встроенных гетеродинов с малыми фазовыми шумами с последующей обработкой низкочастотного сигнала в двухканальном приемнике, реализованном на аналогово-цифровых преобразователях с широким динамическим диапазоном.

Конструктивно анализаторы выполнены в виде настольного лабораторного прибора, работающего под управлением внешнего персонального компьютера. Управление анализатором осуществляется как через пользовательский интерфейс прилагаемого ПО, так и через команды удаленного управления. Анализаторы подключаются через последовательный интерфейс USB 3.0, на выходе прибора формируется цифровая двоичная последовательность, которая в дальнейшем обрабатывается для вывода требуемой характеристики на экран ПК.

Анализаторы выполнены в металлическом корпусе прямоугольной формы.

Анализаторы выпускаются в трех модификациях: PSA08, PSA13, PSA26, различающихся диапазонами рабочих частот.

Функциональные возможности, метрологические и технические характеристики анализаторов определяются составом опций, входящих в их комплект. Обозначения и наименования опций приведены в таблице 1.

Таблица 1 - Опции анализаторов по заказу

Обозначение

Наименование

HTG

Опция следящего генератора

FRA

Опция измерения АЧХ

PPNA

Опция измерения фазового шума в импульсном режиме

RTA

Опция анализа спектра в реальном масштабе времени

TA

Опция анализа переходных процессов

Знак поверки может наноситься на переднюю панель анализаторов. Общий вид анализаторов представлен на рисунках 1 и 2.

Серийный номер в формате десятизначного цифробуквенного обозначения, состоящего из арабских цифр и латинской буквы, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на маркировочную этикетку, расположенную на задней панели корпуса, как показано на рисунках 2 и 3.

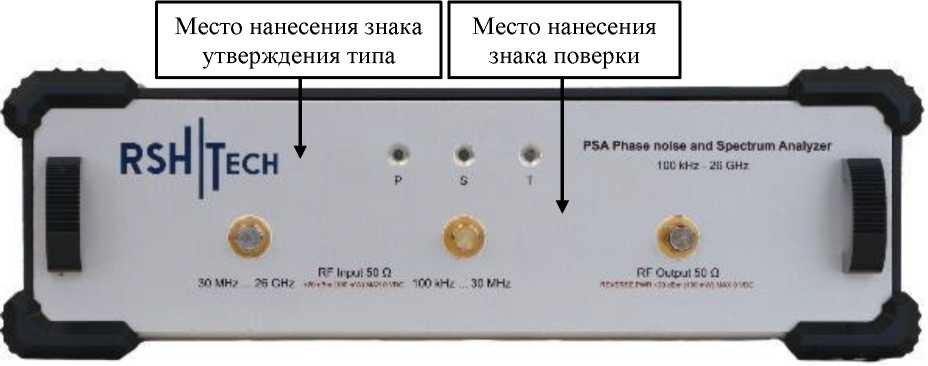

Рисунок 1 - Общий вид анализаторов (передняя панель)

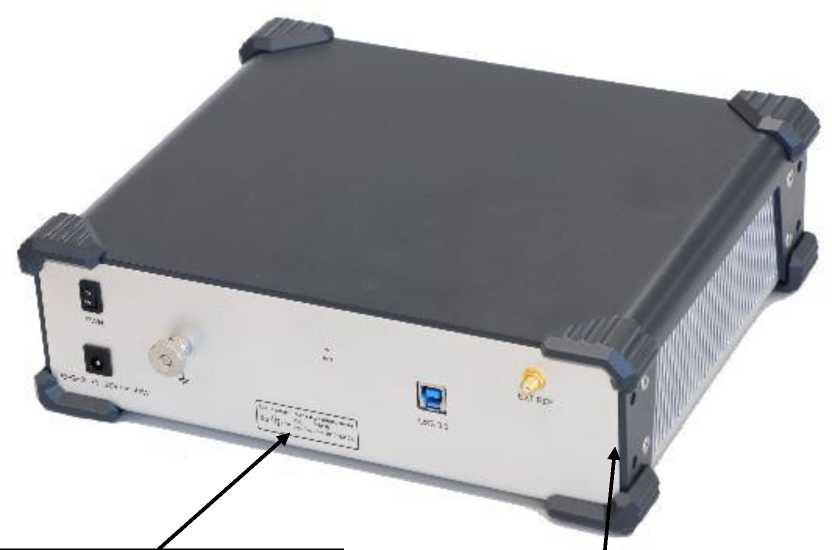

Место нанесения серийного номера и номера модификации

Место пломбировки

Рисунок 2 - Общий вид анализаторов (задняя панель)

Рисунок 3 - Фрагмент задней панели анализаторов с этикеткой с местом нанесения серийного номера и обозначения модификации

Программное обеспечение

Встроенное программное обеспечение (далее по тексту - ПО) анализаторов отсутствует.

Анализаторы работают под управлением внешнего ПО, которое устанавливается на внешний ПК, служит для обработки получаемых от встроенного в анализатор микроконтроллера данных аналого-цифрового преобразования, а также отображения их в удобной для представления оператору форме. Внешнее ПО является метрологически значимым и разделено на подпрограммы, которые выполняют отдельные измерительные задачи: анализ спектра и измерения фазового шума в непрерывном режиме, измерения фазового шума в импульсном режиме; режим следящего генератора и измерений амплитудно-частотных характеристик (далее по тексту - АЧХ). Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики анализаторов нормированы с учетом влияния внешнего ПО.

Идентификационные данные внешнего ПО приведены в таблицах 2 - 4.

Таблица 2 - Идентификационные данные внешнего ПО анализаторов в режиме анализатора спектра и измерений фазового шума в непрерывном режиме_______________________________

Идентификационные данные

Значение

Идентификационное наименование ПО

Spectrum Analyzer (SA)

Номер версии (идентификационный номер ПО), не ниже

2.0.1

Цифровой идентификатор ПО

отсутствует

Таблица 3 - Идентификационные данные внешнего ПО анализаторов в режиме измерений фазового шума в импульсном режиме_______________________________________________

Идентификационные данные

Значение

Идентификационное наименование ПО

Pulse Phase Noise (PPNA)

Номер версии (идентификационный номер ПО), не ниже

2.0.1

Цифровой идентификатор ПО

отсутствует

Таблица 4 - Идентификационные данные внешнего ПО анализаторов в режиме следящего генератора и измерений АЧХ________________________________________________________

Идентификационные данные

Значение

Идентификационное наименование ПО

Frequency Response Analyzer (FRA)

Номер версии (идентификационный номер ПО), не ниже

2.0.1

Цифровой идентификатор ПО

отсутствует

Уровень защиты внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 5 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон рабочих частот, Гц

PSA08

PSA13

PSA26

от 1405 до 8409 от 1405 до 1,34010 от 1405 до 2,64010

Диапазон рабочих частот входа 1, Гц

PSA08

PSA13

PSA26

от 3-107 до 8409 от 3-107 до 1,34010 от 3-107 до 2,64010

Диапазон рабочих частот входа 2, Гц

от 1405 до 3-107

Разрешение по частоте (R), Гц

1

Пределы допускаемой абсолютной погрешности измерений частоты маркером частотомера (Д/), Гц

±(Fизм<10-6 + T40-6) + R)1)

Диапазон установки полос обзора

от 1 кГц до полного диапазона частот

Полосы пропускания фильтров ПЧ по уровню минус 3 дБ с шагом, кратным 1; 2,5; 5; 10, Гц

от 1 до 1-107

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения полос пропускания фильтров ПЧ, дБ

±1

Диапазон установки ослабления входного аттенюатора, дБ

вход 1 вход 2

от 0 до 30 с шагом 2

от 0 до 35 с шагом 5

Пределы допускаемой абсолютной погрешности измерений уровня мощности из-за переключения ослабления входного аттенюатора, в диапазоне частот, дБ

от 1405 до 1,8-1010 Гц включ.

св. 1,84010 до 2,6Ч010 Гц

±(0,1 + 0,01'А)2* ±(0,1 + 0,025-А)

Средний уровень собственных шумов3), в диапазоне частот,

дБ (мВт/Гц)4), не более

от 1405 до 3407 Гц включ., при включенном предусилителе св. 3-107 до 2,64010 Гц, в зависимости от состояния предусилителя и

преселектора

-155

см. таблицу 6

Диапазон измерений уровня мощности при ослаблении входного аттенюатора 30 дБ, дБ (1 мВт)5)

предусилитель включен

предусилитель выключен

от среднего уровня шумов до 0 от среднего уровня шумов до 20

Пределы допускаемой абсолютной погрешности измерений уровня мощности в диапазоне от минус 50 до 20 дБ (1 мВт) при выключенных предварительном усилителе и преселекторе, в диапазоне частот, дБ от 1405 до 8409 Гц включ.

св. 8409 до 2,2^1010 Гц включ.

св. 2,24010 до 2,64010 Гц

±2,0

±3,0

±4,0

Относительный уровень помех, обусловленных гармоническими искажениями второго порядка (при уровне входного сигнала 0 дБ (1 мВт)), в диапазоне частот, дБо6), не менее от 1405 до 3-107 Гц включ.

св. 3407 до 2,64010 Гц, в зависимости от состояния предусилителя и преселектора

50

см. таблицу 7

Продолжение таблицы 5

1

2

Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка, выраженный в виде точки пересечения третьего порядка (при ослаблении входного аттенюатора 0 дБ и разности частот входных сигналов не менее 2 МГц), в диапазоне частот, дБ (1 мВт), не менее от Г105 до 3-107 Гц включ.

св. 3-107 до 2,64010 Гц, в зависимости от состояния предусилителя и преселектора

20

см. таблицу 8

КСВН входа 1, в диапазоне частот, не более

ослабление входного аттенюатора

0 дБ

30 дБ

от 3-107 до 6-109 Гц включ.

св. 6409 до 1,54010 Гц включ.

св. 1,54010 до 1,84010 Гц включ.

св. 1,84010 до 2,64010 Гц

1,7

1,6

2,5

2,5

1,6

1,6

2,5

2,5

КСВН входа 2, не более

1,5

Диапазон частот следящего генератора, Гц

PSA08

PSA13

PSA26

от 1405 до 8409 от 1405 до 1,34010 от 1405 до 2,64010

Разрешение по частоте, Гц

1

Диапазон установки уровня мощности сигнала следящего генератора, в диапазоне частот, дБ (1 мВт)

от 1405 до 3-105 Гц не включ.

от 3-105 до 2,44010 Гц не включ.

от 2,44010 до 2,64010 Гц

от -60 до -20 от -60 до -10 от -60 до -20

Пределы допускаемой абсолютной погрешности установки уровня мощности сигнала следящего генератора, в диапазоне частот, дБ от Г105 до 5,8409 Гц включ.

св. 5,8409 до 1,84010 Гц включ.

св. 1,84010 до 2,44010 Гц не включ.

от 2,44010 до 2,64010 Гц

±1,5 ±2,5 ±3,5 ±4,0

КСВН выхода следящего генератора в диапазоне частот от 1405 до Г1010 Гц включ., не более

1,4

КСВН выхода следящего генератора при уровне выходного сигнала минус 10 дБ (1 мВт), в диапазоне частот, не более св. 1-1010 до 1,54010 Гц включ.

св. 1,54010 до 2,44010 Гц не включ.

1,8

2,3

КСВН выхода следящего генератора при уровне выходного сигнала минус 20 дБ (1 мВт) в диапазоне частот от 2,44010 до 2,64010 Гц включ., не более

2,1

КСВН выхода следящего генератора при уровне выходного сигнала минус 60 дБ (1 мВт), в диапазоне частот, не более св. 1-1010 до 1,54010 Гц включ.

св. 1,54010 до 2,64010 Гц

1,8

2,2

Диапазон уровня входного сигнала при измерении фазового шума, дБ (1 мВт)

от -20 до 10

Диапазон отстроек от несущей частоты при измерении фазового шума, Гц

от 10 до 1-107

Окончание таблицы 5

1

2

Пределы допускаемой абсолютной погрешности измерений уровня фазового шума, в диапазоне отстроек от несущей, дБ от 20 до 1-103 Гц включ.

св. 1-103 до 1-107 Гц

±3

±2

Диапазон установки количества кросс-корреляций при измерении фазового шума

от 1 до 100000

Расчетное подавление уровня собственных фазовых шумов в результате кросс-корреляционной обработки при количестве кросскорреляций, дБ, до

10

100

1000

10000

100000

5

10

15

20

25

Спектральная плотность собственных фазовых шумов и двухканальной обработке сигнала, дБо/Гц7), не более

см. таблицы 9, 10

Диапазон уровня входного сигнала при измерении фазового шума в импульсном режиме на входе 1, дБ (1 мВт)

от -20 до 0

Диапазон частот следования радиоимпульсов при измерении фазового шума в импульсном режиме, Гц

от 5-102 до 3-106

Диапазон длительностей радиоимпульсов при измерении фазового шума в импульсном режиме, мкс

от 1-10-1 до 1-103

Диапазон отстроек от несущей частоты при измерении фазового шума в импульсном режиме, Гц

от 10 до 0,5Три8), но не более 800 кГц

Пределы допускаемой абсолютной погрешности измерений фазового шума в импульсном режиме, в диапазоне отстроек от несущей, дБ от 20 до 1-103 Гц включ.

св. 1-103 до 1-105 Гц

±4

±3

Уровень чувствительности при измерении спектральной плотности фазового шума относительно несущей в импульсном режиме при частоте входного сигнала 1 ГГ ц, Fpи 20 кГц, длительности импульса 10 мкс, использовании встроенного гетеродина и двухканальной обработке сигнала, выключенном режиме подавления паразитных составляющих, выключенных предусилителе и преселекторе, при отстройке от несущей, дБо/Гц, не более

10 Гц

100 Гц

1 кГц

10 кГц

-57

-98

-115

-120

1) Где fизм - частота измерений, Гц; Т - количество полных лет с даты выпуска из производства или сервисной подстройки опорного генератора;

2) А - значение ослабления входного аттенюатора;

3) Нормирован в форме спектральной плотности в полосе пропускания 1 Гц при ослаблении входного аттенюатора 0 дБ и количестве усреднений изображения спектра равном 50;

4) дБ (мВт/Гц) - дБ относительно 1 мВт на 1 Гц;

5) дБ (1 мВт) - дБ относительно 1 мВт;

6) дБо - дБ относительно уровня несущей;

7) дБо/Гц - дБ относительно уровня несущей в полосе пропускания 1 Гц;

8) Fpи - частота следования радиоимпульсов.

Таблица 6 - Значения спектральной плотности собственных шумов

Поддиапазон частот, ГГц

Спектральная плотность собственных шумов при состоянии предусилителя и преселектора, дБ (мВт/Гц), не более

Предусилитель и преселектор выкл.

Предусилитель вкл., преселектор выкл.

Предусилитель и преселектор вкл.

Предусилитель выкл., преселектор вкл.

от 0,03 до 3,0 включ.

-138

-151

-146

-135

св. 3,0 до 5,8 включ.

-135

-148

-143

-130

св. 5,8 до 12,0 включ.

-134

-144

-143

-133

св. 12 до 18 включ.

-128

-140

-139

-128

св. 18 до 22 включ.

-127

-138

-138

-126

св. 22 до 26

-118

-132

-131

-117

Таблица 7 - Значения относительного уровня помех, обусловленных гармоническими искажениями второго порядка

Поддиапазон частот, ГГц

Относительный уровень помех, обусловленных гармоническими искажениями второго порядка при состоянии предусилителя и преселектора, дБо, не менее

Предусилитель и преселектор выкл.

Предусилитель вкл., преселектор выкл.

Предусилитель и преселектор вкл.

Предусилитель выкл., преселектор вкл.

от 0,06 до 0,1 включ.

45

30

80

75

св. 0,1 до 1,39 включ.

51

30

83

79

св. 1,39 до 2,27 включ.

45

30

83

89

св. 2,27 до 3,05 включ.

40

22

84

95

св. 3,05 до 6 включ.

31

13

99

100

св. 6 до 13

31

11

88

90

Таблица 8 - Значения относительного уровня помех, обусловленных интермодуляционными искажениями третьего порядка, выраженного в виде точки пересечения третьего порядка

Поддиапазон частот, МГц

Относительный уровень помех, обусловленных интермодуляционными искажениями третьего порядка, выраженный в виде точки пересечения третьего порядка при состоянии предусилителя и преселектора, дБ (1 мВт), не менее

Предусилитель и преселектор выкл.

Предусилитель вкл., преселектор выкл.

Предусилитель и преселектор вкл.

Предусилитель выкл., преселектор вкл.

от 30 до 100 включ.

19

3

9

19

св. 100 до 26000

22

8

11

22

Таблица 9 - Значения спектральной плотности собственных фазовых шумов относительно несущей в полосе пропускания 1 Гц при количестве кросс-корреляций 1, усреднений 20, ослаблении входного аттенюатора 10 дБ, уровне входного сигнала на 1 входе 0 дБ (1 мВт), на 2 входе 2 дБ (1 мВт)________________________________________________________________________

Частота входного сигнала, МГц

Спектральная плотность собственных фазовых шумов относительно несущей в полосе пропускания 1 Гц при отстройке AF, дБо/Гц, не более

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

10 МГц

10

-92

-132

-149

-150

-150

-150

-

100

-75

-114

-130

-137

-139

-142

-140

1000

-57

-98

-117

-126

-130

-139

-143

3000

-48

-88

-109

-118

-120

-130

-140

9000

-35

-79

-98

-109

-109

-121

-140

18000

-26

-72

-92

-103

-105

-115

-132

25990

-21

-71

-88

-100

-101

-107

-122

Таблица 10 - Значения спектральной плотности собственных фазовых шумов относительно несущей в полосе пропускания 1 Гц при количестве кросс-корреляций 100, усреднений 20, ослаблении входного аттенюатора 10 дБ, уровне входного сигнала на 1 входе 0 дБ (1 мВт), на 2 входе 2 дБ (1 мВт)________________________________________________________________________

Частота входного сигнала, МГц

Спектральная плотность собственных фазовых шумов относительно несущей при отстройке AF, дБо/Гц, не более

10 Гц

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

10 МГц

10

-94

-132

-151

-160

-160

-160

-

100

-80

-119

-140

-147

-148

-149

-146

1000

-58

-107

-126

-134

-138

-147

-153

3000

-48

-98

-119

-125

-129

-140

-150

9000

-35

-87

-105

-119

-118

-131

-148

18000

-26

-82

-97

-112

-113

-125

-142

25990

-23

-81

-98

-108

-111

-117

-128

Таблица 11 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания - напряжение переменного тока, В - частота переменного тока, Гц

от 200 до 240

50

Габаритные размеры (ширина х высота х глубина), мм, не более

280 х 90 х 265

Масса, кг, не более

3

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха при температуре +25 °С, %

- атмосферное давление, кПа

от +5 до +40 от 30 до 90 от 86,0 до 106,0

Время установления рабочего режима, мин

30

Знак утверждения типа

наносится на лицевую панель анализаторов методом наклейки в месте, указанном на рисунке 1, а также на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 12 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор спектра и фазового шума

PSA (модификация по заказу)

1 шт.

Опция следящего генератора

HTG

1 шт.*

Опция измерения АЧХ

FRA

1 шт.*

Опция измерения фазового шума в импульсном режиме

PPNA

1 шт.*

Опция анализа спектра в реальном масштабе времени

RTA

1 шт.*

Опция анализа переходных процессов

TA

1 шт.*

Кейс ударопрочный

OHC

1 шт.*

Адаптер питания от сети переменного тока

_

1 шт.

Кабель интерфейсный USB 3.0

_

1 шт.

ПК управления с предустановленным ПО

_

1 шт.

Руководство по эксплуатации

ЦТПЕ.411168.001 РЭ

1 экз.

Флеш-накопитель с программным обеспечением

ЦТПЕ.411168.001 ПО

1 шт.

Руководство пользователя программного обеспечения

ЦТПЕ.411168.001 РП

1 экз.

Паспорт

ЦТПЕ.411168.001 ПС

1 экз.

* определяется по заказу

Сведения о методах измерений

приведены в разделах I, II, III, IV, V, VI руководства по эксплуатации ЦТПЕ.411168.001 РЭ.

Нормативные документы

Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

ЦТПЕ.411168.001 ТУ «Анализаторы спектра и фазового шума PSA. Технические условия».

Смотрите также

97253-25
SystemeBMSSens Датчики давления
Delixi Electric Ltd., КИТАЙ, Room 109, Floor 1, Building 1, No. 9, Fazhan Road, Beijing International Information Industry Base, Huilongguan Town, Changping District, Beijing
Датчики давления SystemeBMSSens (далее - датчики) предназначены для измерений с последующим преобразованием значения измеряемого параметра - избыточного давления газообразных и жидких сред в унифицированный аналоговый выходной сигнал постоянного тока...
97252-25
К7-ВМА Мерник технический
Смелянский машиностроительный завод, УКРАИНА, 20700, Черкасская обл., г. Смела, ул. Независимости, д. 67
Мерник технический К7-ВМА (далее - мерник) предназначен для измерения объема жидкости (спирта, вино-продуктов и водно-спиртовых растворов).
97251-25
КОИДЗ-ВД Комплекты образцов искусственных дефектов и зазоров
АО «НИИИН МНПО «Спектр», РОССИЯ, 119048, г. Москва, ул. Усачева, д. 35, стр. 1
Комплекты образцов искусственных дефектов и зазоров КОИДЗ-ВД (далее по тексту
97250-25
ПТТК-162М Преобразователи температуры термоэлектрические кабельные
ООО «ТИСО-ТочМаш+», РОССИЯ, 420108, Республика Татарстан (Татарстан), г. Казань, ул. Мазита Гафури, д. 71, офис 1
Преобразователи температуры термоэлектрические кабельные ПТТК-162М (далее - преобразователи) предназначены для измерений температуры газообразных сред.
97249-25
Система измерительная
Yamazaki Mazak Corporation, ЯПОНИЯ, Takeda 1-131, Oguchi-cho, Niwa-gun, Aichi-pref., 480-0197
Система измерительная (далее по тексту - система) предназначена для измерения геометрических размеров деталей сложной формы по осям X, Y, и перемещений по оси Z.
