Преобразователи температуры термоэлектрические ПТТ-158М1
| Номер в ГРСИ РФ: | 97273-25 |
|---|---|
| Производитель / заявитель: | ООО "Точные измерительные системы и оборудование-ТочМаш+", г.Казань |
Преобразователи температуры термоэлектрические ПТТ-158М1 (далее -преобразователи) предназначены для измерений температуры воздуха, охлаждающего ротор турбины низкого давления.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97273-25 | ||||||
| Действует | по 22.12.2030 | ||||||
| Наименование | Преобразователи температуры термоэлектрические | ||||||
| Модель | ПТТ-158М1 | ||||||
| Приказы |
№2821 от
22.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 0d7d6c4c-13e2-efd2-31fd-d74e2a586785 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ТИСО-ТочМаш+», РОССИЯ, 420108, Республика Татарстан (Татарстан), г. Казань, ул. Мазита Гафури, д. 71, офис 1
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-053-25 Государственная система обеспечения единства измерений. Преобразователи температуры термоэлектрические ПТТ-158М1. Методика поверки
(с 22.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
97273-25: Описание типа
2025-97273-25.pdf
|
Скачать | 109.8 КБ | |
|
97273-25: Методика поверки
МП-НИЦЭ-053-25
2025-mp97273-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Преобразователи температуры термоэлектрические ПТТ-158М1 (далее -преобразователи) предназначены для измерений температуры воздуха, охлаждающего ротор турбины низкого давления.
Описание
Принцип действия преобразователей основан на явлении возникновения термоэлектродвижущей силы (далее - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, при помещении рабочего и свободных концов в среды с различными температурами. Значение ТЭДС определяется типом материалов термоэлектродов и разностью температур рабочего и свободного концов преобразователей.
Преобразователи представляют собой неразборную конструкцию, состоящую из штуцера с накидной гайкой, термопарного кабеля, соединительной втулки и термоэлектродных проводов с термоэлектродными наконечниками.
Концы термоэлектродных жил (хромелевой и алюмелевой) кабеля, сваренные между собой и со штуцером, образуют рабочий конец преобразователя. Противоположные концы термоэлектродных жил кабеля внутри соединительной втулки соединены с соответствующими термоэлектродными проводами, заканчивающимися наконечниками для подсоединения к компенсационным проводам.
Короткий выводной конец с маркировкой «Х» (хромелевый) имеет положительную полярность, длинный конец с маркировкой «А» (алюмелевый) — отрицательную. Выводные концы являются свободным концом преобразователя.
Накидная гайка служит для закрепления преобразователя на изделии.
Заводской номер наносится на гайку преобразователей методом гравировки в виде цифрового кода.
Общий вид преобразователей с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на преобразователи не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.

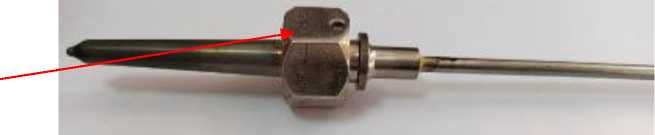

Место нанесения заводского номера

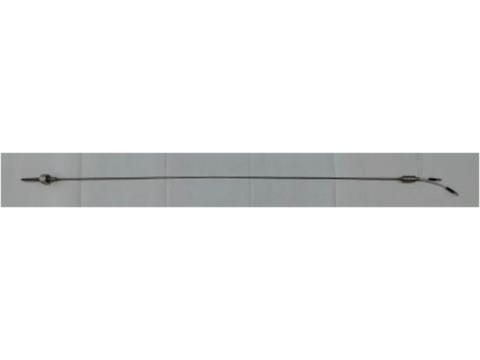

Рисунок 1 - Общий вид преобразователей с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон измерений температуры, °С |
от 0 до +650 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001 |
K |
|
Класс допуска по ГОСТ Р 8.585-2001 |
2 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина монтажной части - диаметр монтажной части - длина погружаемой части - длина наружной части |
56 12,5 56 1048 |
|
Масса, кг, не более |
0,17 |
|
Условия эксплуатации: - предельная температура окружающей среды, °С: - в зоне соединительной втулки и выводных концов - в зоне гайки и термопарного кабеля - в зоне рабочего конца |
от -60 до +200 от -60 до +420 от -60 до +800 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
100000 |
Знак утверждения типа
наносится на титульный лист этикетки и руководства по технической эксплуатации типографским способом. Нанесение знака утверждения типа на преобразователи не предусмотрено.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь температуры термоэлектрический |
ПТТ-158М1 |
1 шт. |
|
Этикетка |
ТСВУ.405221.015ЭТ |
1 экз. |
|
Руководство по технической эксплуатации * |
PTT158M1-AG81F-O1OO3-OO |
1 экз. |
|
* Поставляется на партию преобразователей. | ||
Сведения о методах измерений
приведены в разделе 5 «Работа» документа PTT158M1-AG81F-O1OO3-OO «Преобразователь температуры термоэлектрический ПТТ-158М1. Руководство по технической эксплуатации».
Нормативные документы
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»
Приказ Росстандарта от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
ТСВУ.405221.015ТУ «Преобразователь температуры термоэлектрический ПТТ-158М1.
Технические условия»
