Преобразователи измерительные напряжения переменного тока EMBSIN 221 UE
| Номер в ГРСИ РФ: | 97286-25 |
|---|---|
| Производитель / заявитель: | Фирма "MBS Sulzbach Messwandler GmbH", Германия |
Преобразователи измерительные напряжения переменного тока EMBSIN 221 UE (далее - преобразователи) предназначены для измерений и преобразования напряжения переменного тока в гальванически изолированные от входа сигналы аналоговых интерфейсов «токовая петля», пропорциональные среднеквадратическому значению напряжения входного переменного тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97286-25 | |||||||||
| Наименование | Преобразователи измерительные напряжения переменного тока | |||||||||
| Модель | EMBSIN 221 UE | |||||||||
| Приказы |
№2821 от
22.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 17653841-0cf4-c76c-0ae0-bf9a27846b5b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
MBS AG, ГЕРМАНИЯ, Eisbachstrape 51, D-74429 Sulzbach-Laufen
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1508-201/3-2025 Государственная система обеспечения единства измерений. Преобразователи измерительные напряжения переменного тока EMBSIN 221 UE. Методика поверки
(с 22.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97286-25: Описание типа
2025-97286-25.pdf
|
Скачать | 104.7 КБ | |
|
97286-25: Методика поверки
РТ-МП-1508-201/3-2025
2025-mp97286-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Преобразователи измерительные напряжения переменного тока EMBSIN 221 UE (далее - преобразователи) предназначены для измерений и преобразования напряжения переменного тока в гальванически изолированные от входа сигналы аналоговых интерфейсов «токовая петля», пропорциональные среднеквадратическому значению напряжения входного переменного тока.
Описание
Принцип действия преобразователей состоит в масштабном преобразовании напряжения входного переменного тока входным трансформатором напряжения, выпрямлении напряжения вторичной обмотки детектором истинных среднеквадратических значений. Выходные сигналы детекторов преобразуются в сигналы интерфейсов «токовая петля» 4...20 мА. Преобразователь содержит трансформатор напряжения, детектор, интерфейсные схемы и стабилизированный источник питания.
Питание преобразователей осуществляется от внешнего источника переменного или постоянного тока.
Конструктивно преобразователи состоят из трансформатора напряжения и печатной платы с электронными схемами, размещенными в корпусе из изолирующего материала. Выводы сигналов интерфейсов и входы от внешних источников питания имеют зажимы с фиксацией винтами.
Преобразователи предназначены для работы в составе измерительных и управляющих систем.
Преобразователи имеют заводские номера 2, 20.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами методом типографской печати на наклеиваемой на корпус преобразователя табличке.
Нанесение знака поверки на преобразователи не предусмотрено.

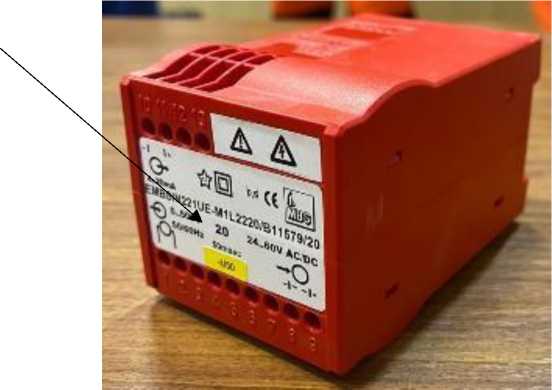

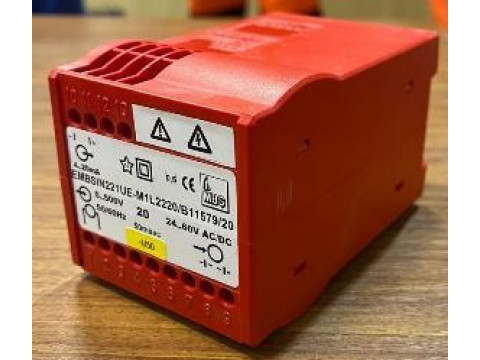

Общий вид преобразователей и место нанесения заводского номера приведены на рисунке 1. Пломбирование преобразователей не предусмотрено.
Место нанесения
заводского номера
Рисунок 1 - Общий вид преобразователей и место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразования напряжения переменного тока, В |
от 0 до 500 |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности преобразования на частоте 50 Гц от верхней границы диапазона преобразования, % |
± 0,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное сопротивление нагрузки в зависимости от тока выхода на верхней границе диапазона измерения Ion (мА), Ом Максимальный ток при перегрузке по входу, мА Максимальное напряжение под нагрузкой, В Пульсации, размах не более, % |
15/Ion 34 15 1 |
|
Время установления рабочего режима не более, мин |
5 |
|
Время установления выходного сигнала не более, с |
0,3 |
|
Время непрерывной работы не менее, ч |
Неограниченно |
|
Напряжение внешнего питания, В переменный ток (50/60Гц)/постоянный ток |
от 24 до 60 |
|
Потребляемая мощность внешнего питания, не более -переменный ток, В^А -постоянный ток, Вт |
3 1,5 |
|
Сопротивление изоляции в рабочих условиях не менее, МОм |
5 |
|
Габаритные размеры (высота х ширина х длина), мм, не более |
70 х 112 х 70 |
|
Масса, г, не более |
300 |
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 30 до 80 |
Знак утверждения типа
наносится на титульный лист паспорта преобразователя типографским способом.
Комплектность
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Преобразователь измерительный напряжения переменного тока |
EMBSIN 221 UE |
2 |
|
Паспорт |
- |
2 |
|
Методика поверки |
- |
1 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта преобразователя.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года №1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 10-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года №2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1х10-16 ^ 100 А
