Преобразователи температуры термоэлектрические кабельные ПТТК-161М
| Номер в ГРСИ РФ: | 97308-25 |
|---|---|
| Производитель / заявитель: | ООО "Точные измерительные системы и оборудование-ТочМаш+", г.Казань |
Преобразователи температуры термоэлектрические кабельные ПТТК-161М (далее -преобразователи) предназначены для измерений температуры газообразных сред.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97308-25 | ||||||
| Действует | по 24.12.2030 | ||||||
| Наименование | Преобразователи температуры термоэлектрические кабельные | ||||||
| Модель | ПТТК-161М | ||||||
| Приказы |
№2851 от
24.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9447a7ea-bcd5-e544-18ef-59fd98a24ff4 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ТИСО-ТочМаш+», РОССИЯ, 420108, Республика Татарстан (Татарстан), г. Казань, ул. Мазита Гафури, д. 71, офис 1
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-106-25 Государственная система обеспечения единства измерений. Преобразователи температуры термоэлектрические кабельные ПТТК-161М. Методика поверки
(с 24.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 56 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 05.05.2026 |
Поверители
Скачать
|
97308-25: Описание типа
2025-97308-25.pdf
|
Скачать | 110.7 КБ | |
|
97308-25: Методика поверки
МП-НИЦЭ-106-25
2025-mp97308-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Преобразователи температуры термоэлектрические кабельные ПТТК-161М (далее -преобразователи) предназначены для измерений температуры газообразных сред.
Описание
Принцип действия преобразователей основан на явлении возникновения термоэлектродвижущей силы (далее - ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, при помещении рабочего и свободных концов преобразователей в среды с различными температурами. Значение ТЭДС определяется типом материалов термоэлектродов и разностью температур рабочего и свободного концов преобразователей.
Преобразователи представляют собой неразборную конструкцию, состоящую из термоэлемента кабельного типа, который закреплен во втулке, соединенной с фланцем, предназначенным для закрепления преобразователя на изделии. Термоэлемент в зоне рабочего конца имеет равномерное утонение и два рабочих спая из термоэлектродных жил хромель и алюмель, изолированные между собой и от корпуса. Противоположные концы термоэлектродных жил приварены к соответствующим винтам, расположенным в головке преобразователей. Винты являются свободными концами. Знаки «V» на головке преобразователей указывают на электрические цепи между винтами М4 (хромель) и М5 (алюмель). Самоконтрящиеся гайки служат для закрепления наконечников соединительных (компенсационных) проводов.
Для правильной установки преобразователей относительно газового потока, их ось и общая ось крепежных отверстий фланца, смещены относительно друг друга.
Заводской номер наносится на головку методом гравировки в виде цифрового или буквенно-цифрового кода.
Общий вид преобразователей с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на преобразователи не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.

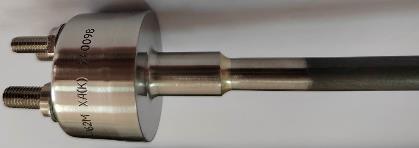

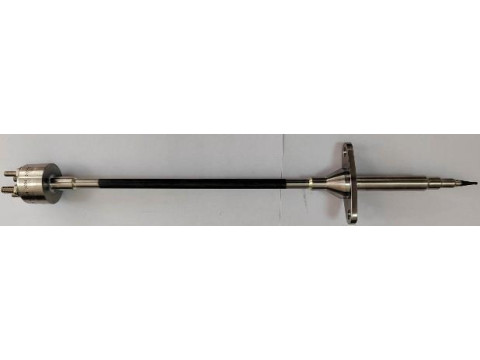

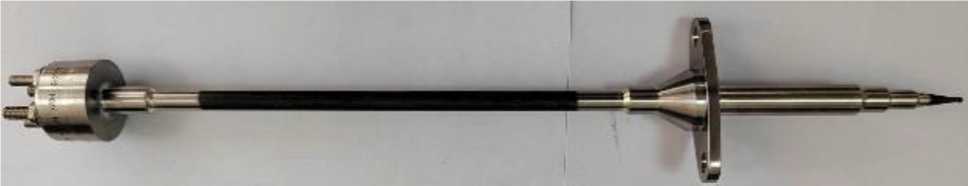

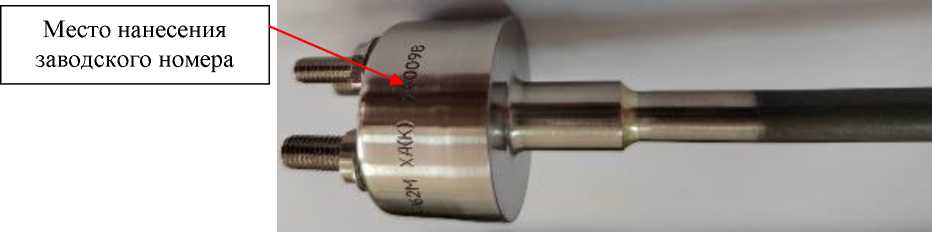

Рисунок 1 - Общий вид преобразователей с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон измерений температуры, °С |
от 0 до +1000 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001 |
K |
|
Класс допуска по ГОСТ Р 8.585-2001 |
2 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина монтажной части - диаметр монтажной части - длина погружаемой части - длина наружной части |
88 11 88 249,3 |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации: - предельная температура окружающей среды, °С: — в зоне головки преобразователя - в зоне от фланца до головки преобразователя - в зоне рабочего конца преобразователя |
от -60 до +300 от -60 до +550 от -60 до +1000 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка до отказа, ч |
100000 |
Знак утверждения типа
наносится на титульный лист этикетки и руководства по технической эксплуатации типографским способом. Нанесение знака утверждения типа на преобразователи не предусмотрено.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь температуры термоэлектрический кабельный |
ПТТК-161М |
1 шт. |
|
Этикетка |
ТСВУ.405221.004ЭТ |
1 экз. |
|
Руководство по технической эксплуатации* |
ТСВУ.405221.004РЭ |
1 экз. |
|
Наконечник Х |
- |
2 шт. |
|
Наконечник А |
- |
2 шт. |
|
* Поставляется на партию преобразователей. | ||
Сведения о методах измерений
приведены в разделе 5 «Работа» документа ТСВУ.405221.004РЭ «Преобразователь температуры термоэлектрический кабельный ПТТК-161М. Руководство по технической эксплуатации».
Нормативные документы
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 года № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»
ТСВУ.405221.004ТУ «Преобразователь температуры термоэлектрический кабельный ПТТК-161М. Технические условия»
