Тахеометры электронные GT 362R10
| Номер в ГРСИ РФ: | 97310-25 |
|---|---|
| Категория: | Тахеометры |
| Производитель / заявитель: | GEOALLEN CO., LTD., SUZHOU, КИТАЙ |
Тахеометры электронные GT 362R10 (далее - тахеометры) предназначены для измерений длин (приращений координат), горизонтальных и вертикальных плоских углов, в том числе применяемых при определении координат пунктов при геодезических построениях.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97310-25 | ||||||
| Действует | по 24.12.2030 | ||||||
| Наименование | Тахеометры электронные | ||||||
| Модель | GT 362R10 | ||||||
| Приказы |
№2851 от
24.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | e5f6d058-51d4-dadf-3399-225ff6f592bb | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
GEOALLEN CO., LTD., SUZHOU, КИТАЙ, Room 1806, Building No.1, Runjie Mansion, Suzhou, 215011
Поверка
| Методика поверки / информация о поверке |
МП 651-25-026 Государственная система обеспечения единства измерений. Тахеометры электронные GT 362R10. Методика поверки
(с 24.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
97310-25: Описание типа
2025-97310-25.pdf
|
Скачать | 214.9 КБ | |
|
97310-25: Методика поверки
МП 651-25-026
2025-mp97310-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Тахеометры электронные GT 362R10 (далее - тахеометры) предназначены для измерений длин (приращений координат), горизонтальных и вертикальных плоских углов, в том числе применяемых при определении координат пунктов при геодезических построениях.
Описание
Принцип действия тахеометров основан на повороте зрительной трубы (линии визирования) в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения углов и расстояний до объектов вдоль линии визирования. Принцип действия угломерной системы основан на использовании фотоэлектрических угловых энкодеров горизонтального и вертикального углов. В лазерном дальномере реализован метод, использующий измерение разности фаз излучаемого и отражаемого модулированного лазерного излучения.
Лазерный дальномер может работать в отражательном режиме (при работе на призменные отражатели), отражательном режиме на светоотражающую пленку и диффузном режиме.
Конструктивно тахеометры выполнены в едином блоке, который изготовлен из желтого и оранжевого высокопрочного пластика. На передней и задней панелях тахеометров расположена сенсорная панель управления с цветным дисплеем с возможностью подсветки. На правой боковой и задней панелях тахеометров расположены наводящие винты вертикального и горизонтального круга. Отсек под аккумуляторную батарею расположен на правой боковой панели тахеометров, также там расположены кнопки включения/выключения и управления тахеометрами, порт RS 232, клавиша быстрых измерений. На левой боковой панели тахеометров расположены порты USB, microUSB, разъемы для подключения внешнего питания и SD карты. На передней панели тахеометров расположен датчик температуры и давления. На задней панели тахеометров расположен цилиндрический уровень. В нижней части тахеометров расположен встроенный лазерный центрир. Оптическая часть тахеометров состоит из поворотного объектива (с функцией лазерного целеуказателя), окуляра, зрительной трубы с фокусирующим кольцом и винта окуляра зрительной трубы.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на SD карту и впоследствии могут быть переданы на внешние устройства.
Длина волны излучения лазерного дальномера составляет 0,658 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом ГОСТ 1ЕС 60825-1-2023 «Безопасность лазерной аппаратуры. Часть 1. Классификация оборудования и требования».
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Заводской номер тахеометра в числовом формате нанесен методом гравировки на наклейке, расположенной на корпусе тахеометра.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено.
Общий вид тахеометра приведен на рисунке 1. Место размещения заводского номера приведено на рисунке 2.

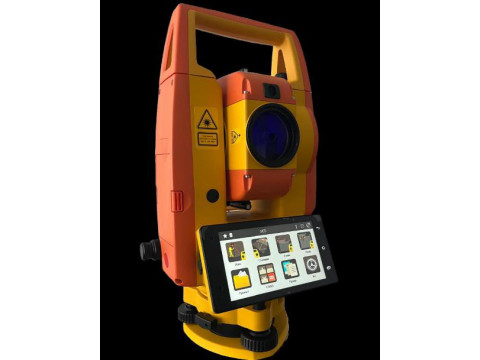

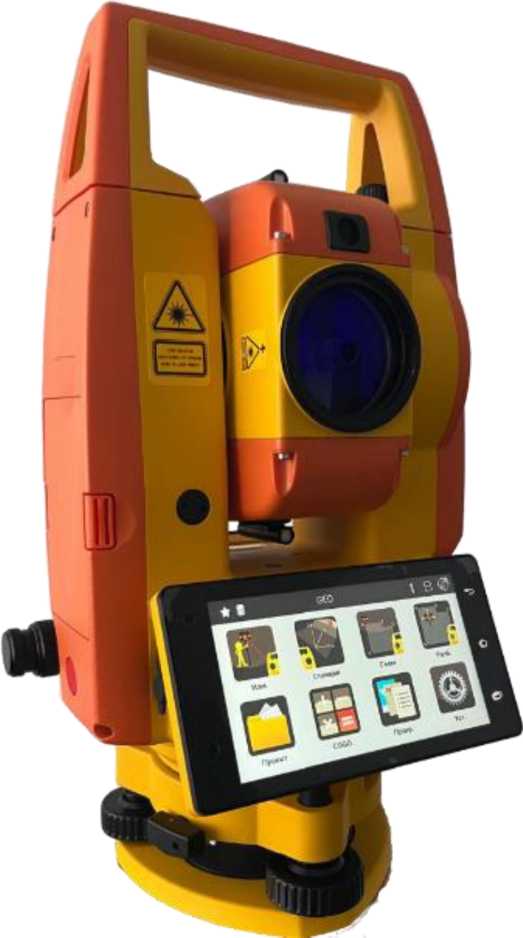

Рисунок 1 - Общий вид тахеометра
Место
заводского
номера
3WR

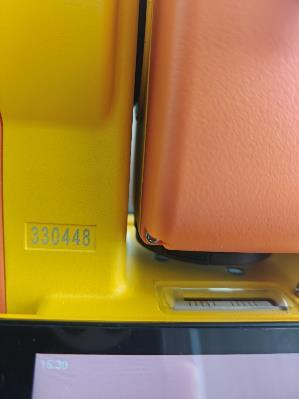

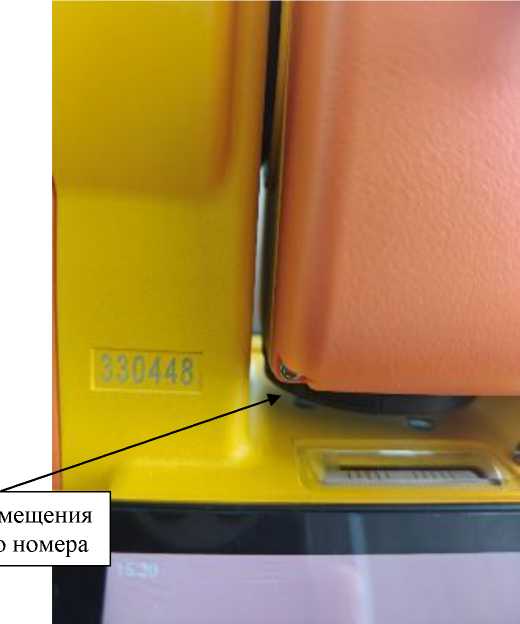

Рисунок 2 - Место размещения заводского номера
Программное обеспечение
В тахеометрах используется встроенное программное обеспечение (далее - ПО) Android TS, осуществляющее взаимодействие узлов тахеометров, обработку измерительной информации, отображение результатов измерений на дисплее и их экспорт по интерфейсным каналам. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Android TS |
|
Номер версии (идентификационный номер) ПО |
20240919 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений, градус 1) горизонтальных углов вертикальных углов |
от 0 до 360 от -45 до +90 |
|
Диапазон измерений расстояний 2), м отражательный режим на одну призму отражательный режим на светоотражающую плёнку диффузный режим |
от 0,4 до 3500 от 0,4 до 1200 3) от 0,4 до 1200 3) |
П Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Допускаемое среднее квадратическое отклонение измерений углов, секунда |
1,5 |
|
Пределы допускаемой абсолютной погрешности измерений углов, секунда |
±6 |
|
Пределы допускаемой абсолютной погрешности измерений расстояний, мм отражательный режим на одну призму отражательный режим на светоотражающую плёнку диффузный режим |
±(2+2-10-6 -L) 4) ±(2+2-10—6-L) 4) 5) ±(4+2-10-6 -l) 4) 6) ±(з+2-10-6Ъ) 4) 5) ±(4+3-10—6 -L) 4) 6) |
|
Примечание: 1) Здесь и далее по тексту: градус, секунда и минута - единицы измерений плоского угла. 2) При измерении расстояний в диапазоне от 0,4 до 1,5 м включ. наведение на цель осуществляется при помощи лазерного целеуказателя, при измерении расстояний от св. 1,5 до 3500 наведение на цель осуществляется при помощи окуляра зрительной трубы. 3) Измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %. 4) Где L - измеряемое расстояние, мм. 5) В диапазоне измерений от 0,4 до 500 включ., м. 6) В диапазоне измерений св. 500 до 1200 включ., м. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Увеличение зрительной трубы, крат, не менее |
30 |
|
Диаметр входного зрачка, мм, не менее |
56 |
|
Угловое поле зрения зрительной трубы, не менее |
1°30' |
|
Наименьшее расстояние визирования, м, не менее |
1,5 |
|
Диапазон компенсации компенсатора, минута |
±6 |
|
Цена деления круглого установочного уровня, минута /2 мм |
8 |
|
Диапазон рабочих температур, °С |
от —20 до +60 |
|
Габаритные размеры, мм, не более | |
|
длина |
206 |
|
ширина |
200 |
|
высота |
353 |
|
Масса без аккумулятора и трегера, кг, не более |
5,5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации в верхнем левом углу.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тахеометр электронный |
GT 362R10 |
1 шт. |
|
Набор инструментов для юстировки |
— |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Транспортировочный кейс |
- |
1 шт. |
|
Плечевые ремни |
- |
2 шт. |
|
Защитный чехол от осадков |
- |
1 шт. |
|
Защитная бленда на объектив |
- |
1 шт. |
|
Трегер |
- |
1 шт. |
|
Аккумуляторная батарея Ll-39 |
- |
2 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Кабель передачи данных mini-USB |
- |
1 шт. |
|
Кабель для зарядного устройства |
- |
1 шт. |
|
Набор пленочных отражателей |
- |
1 шт. |
|
Тахеометры электронные GT 362R10. Руководство по эксплуатации |
- |
1 экз. |
|
Тахеометры электронные GT 362R10. Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в главе 4 «Измерения» документа «Тахеометры электронные GT 362R10. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»
Стандарт предприятия изготовителя GEOALLEN CO., LTD., SUZHOU, Китай
