Каналы измерительные (электрическая часть) единичного экземпляра автоматизированного комплекса проверки изделия для проведения стендовых испытаний блока второй ступени РН «Союз-5»АКПИ

Назначение

Каналы измерительные (электрическая часть) единичного экземпляра автоматизированного комплекса проверки изделия для проведения стендовых испытаний блока второй ступени РН «Союз-5» АКПИ (далее по тексту - каналы измерительные АКПИ) предназначены для измерений силы и напряжения постоянного электрического тока, электрического сопротивления постоянному электрическому току, а также для преобразования, регистрации, обработки и визуального отображения информации о параметрах блока второй ступени РН «Союз-5» при проверках в МИК испытательной станции ИС-102 ФКП «НИЦ РКП» и на контрольно-испытательной станции КИС АО «РКЦ «Прогресс».

Описание

Принцип действия каналов измерительных АКПИ основан на последовательных преобразованиях в цифровой код аналоговых электрических сигналов, пропорциональных параметрам блока второй ступени РН «Союз-5», последующей регистрации, обработке и визуализации измерительной информации.

Конструктивно компоненты ИК АКПИ смонтированы в мобильной стойке АКПИ (шкаф фирмы RITTAL), оснащенной четырьмя роликами, обеспечивающими возможность перемещения АКПИ к изделию.

В состав ИК АКПИ входят следующие компоненты:

- аналого-частотные преобразователи АЧП5.Ех, АЧП5-02.Ех, ПСЧК, ПСЧК1, предназначенные для измерений и преобразования значений электрического сопротивления цепей в частотные сигналы;

- связной модуль СМ2-01, предназначенный для приёма частотных сигналов с аналогочастотных преобразователей АЧП5.Ех, АЧП5-02.Ех, ПСЧК и ПСЧК1;

- шунты 75ШИП1 и барьеры искрозащиты БИЗ4-14, предназначенные для контроля силы тока электропитания приводов изделия;

- резистор и барьеры искрозащиты БИЗ4-14, предназначенные для контроля силы тока электроцепей датчика угла поворота приводов автоматики;

- резистор и барьеры искрозащиты БИЗ4-15, предназначенные для контроля силы тока электроцепей датчика угла поворота рулевых машин;

- аналоговые преобразователи АП4, предназначенные для контроля напряжения электропитания бортовых приборов и элементов автоматики изделия;

- модули датчиков Холла МДХ2, предназначенные для формирования выходного напряжения на модули Advantech PCI-1747U, пропорционального силе постоянного электрического тока через исполнительные элементы;

- станция сбора данных (ССД), представляющая собой промышленный компьютер Ruggnet с платами расширения (модулем сопряжения ТА1-РС14-04 и двумя модулями аналогового ввода Advantech PCI-1747U), монитором пульта оператора, клавиатурой и «мышью»;

- дискретные модули, аккумуляторная батарея, сетевой фильтр, источники питания, модули коммутации питания, кабели.

Общий вид стойки АКПИ приведен на рисунке 1. Место нанесения обозначения изделия, заводского номера и знака утверждения типа приведено на рисунке 2. Изображения встроенных замков дверей с передней и задней стороны стойки, обеспечивающих защиту от несанкционированного доступа к ИК АКПИ, приведены на рисунках 3 и 4.

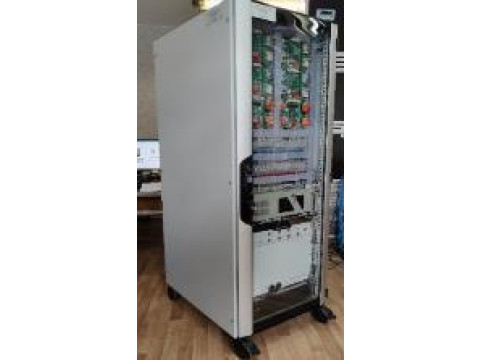

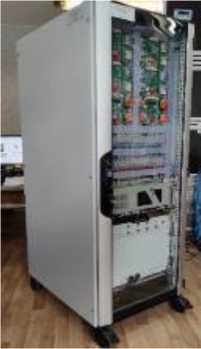

Рисунок 1 - Общий вид стойки АКПИ

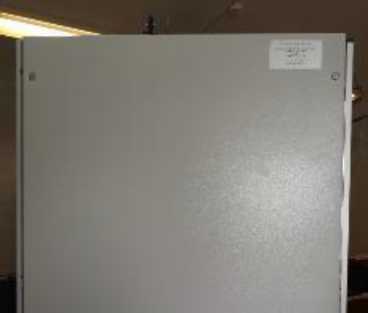

Рисунок 2  - Место нанесения

обозначения изделия, заводского номера и знака утверждения типа

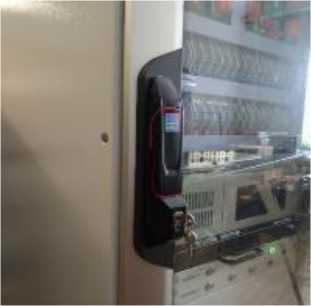

Рисунок 3 - Замок задней двери стойки

АКПИ

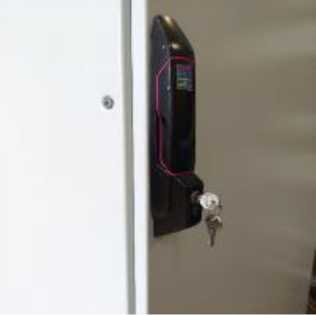

Рисунок 4 - Замок передней двери стойки

АКПИ

Наименование и обозначение изделия, заводской номер 145.200/2024 в виде цифрового обозначения типографским способом указывается в паспорте и наносится методом печати на табличку, наклеиваемую в верхней части левой боковой панели стойки на несъемный элемент конструкции корпуса. Материал таблички и метод нанесения обеспечивают четкое изображение знака, а также стойкость изображения к внешним воздействующим факторам в течение установленного срока службы.

Нанесение знака поверки на СИ не предусмотрено.

Пломбирование ИК АКПИ не предусмотрено.

Полный перечень измерительных каналов приводится в паспорте на каналы измерительные АКПИ. Состав и метрологические характеристики каналов измерительных АКПИ приведены в таблице 2.

Программное обеспечение

Программное обеспечение (ПО) ИК АКПИ состоит из общего ПО и функционального ПО.

К общему ПО относится операционная система Windows 10 «Pro» (64-разрядная).

Функциональное ПО представлено программным комплексом «Пульт оператора АКПИ», в котором метрологически значимой частью ПО является метрологический модуль TX_AKPI.dll.

Для защиты ССД с установленным в ней ПО от несанкционированного доступа предусмотрено закрытие передней и задней дверей стойки АКПИ на ключ.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Метрологические характеристики ИК АКПИ оцениваются с учетом влияния ПО.

Идентификационные данные ПО указаны в таблице 1.

аблица 1 - Идентификационные данные ПО

Технические характеристики

аблица 2 - Метрологические характеристики ИК АКПИ

Продолжение таблицы 2

Примечание

1 Используемые обозначения:

УВП — пределы допускаемой погрешности, приведенной к верхнему пределу диапазона измерений;

Yди — пределы допускаемой погрешности, приведенной к диапазону измерений;

Таблица 3 - Основные технические характеристики ИК АКПИ

Знак утверждения типа

наносится методом лазерной печати, либо другим типографским способом, на титульный лист документа БСЖК.421413.145.200 РЭ «Система управления и аварийной защиты. Автоматизированный комплекс проверки изделия для проведения стендовых испытаний блока второй ступени РН «Союз-5». АКПИ. Руководство по эксплуатации» и в виде наклейки на боковую панель стойки АКПИ.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Описание и работа АСУТП» руководства по эксплуатации БСЖК.421413.145.200.000 РЭ.

Нормативные документы

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
