Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты для проведения стендовых испытаний блока второй ступени РН «Союз-5» НС СУ-САЗ
| Номер в ГРСИ РФ: | 97318-25 |
|---|---|
| Производитель / заявитель: | ФКП "НИЦ РКП", г.Пересвет |
Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты для проведения стендовых испытаний блока второй ступени РН «Союз-5» НС СУ-САЗ (далее - ИК НС СУ-САЗ) предназначены для измерений электрического сопротивления постоянному току, напряжения постоянного электрического тока и частоты переменного электрического тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97318-25 | ||||||
| Наименование | Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты для проведения стендовых испытаний блока второй ступени РН «Союз-5» НС СУ-САЗ | ||||||
| Приказы |
№2834 от
23.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ce172b9c-ef1e-ce48-a859-055015a593b5 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФКП «НИЦ РКП», РОССИЯ, 141320, Московская обл., г.о. Сергиево-Посадский, г. Пересвет, ул. Бабушкина, д. 9
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1745-201/2-2025 Государственная система обеспечения единства измерений. Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты для проведения стендовых испытаний блока второй ступени РН "Союз-5" НС СУ-САЗ. Методика поверки
(с 23.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 26.12.2025 |
Поверители
Скачать
|
97318-25: Описание типа
2025-97318-25.pdf
|
Скачать | 247.2 КБ | |
|
97318-25: Методика поверки
РТ-МП-1745-201/2-2025
2025-mp97318-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты для проведения стендовых испытаний блока второй ступени РН «Союз-5» НС СУ-САЗ (далее - ИК НС СУ-САЗ) предназначены для измерений электрического сопротивления постоянному току, напряжения постоянного электрического тока и частоты переменного электрического тока.
Описание
Принцип действия ИК НС СУ-САЗ основан на последовательных преобразованиях в цифровой код аналоговых электрических сигналов, пропорциональных параметрам блока второй ступени РН «Союз-5», последующей регистрации, обработке и визуализации измерительной информации при проведении стендовых испытаний на испытательной станции ИС-102 ФКП «НИЦ РКП».
В состав ИК НС СУ-САЗ входят следующие компоненты:
- аналого-частотные преобразователи АЧП3.М-01, АЧП2-13.Ех,
АЧП6-06.Ех, АЧП6-08.Ех, АЧП5-15.Ех, АЧП5-16.Ех, АЧП3-10.Ех предназначенные для измерений и преобразования значений напряжения постоянного электрического тока в частотные сигналы, и АЧП5-03.Ех, предназначенные для измерений и преобразования значений электрического сопротивления в частотные сигналы;
- модули распределения сигналов МРС1-02, предназначенные для размножения и гальванической развязки частотных сигналов от аналого-частотных преобразователей;
- модули связи с контроллером частотные ЕС-МСКЧ, предназначенные для преобразования до 32 частотных сигналов в цифровой код с последующей передачей в контроллер по интерфейсу EtherCat;
- преобразователи оборотов ПО1-М-01.Ех, ПО1-Н-01.Ех предназначенные
для преобразования частотных сигналов датчиков оборотов в цифровой код;
- связные модули СМ, предназначенные для питания и приема информации от модулей ПО1-М-01.Ех, ПО1-Н-01.Ех передачи ее по дублированному интерфейсу CAN контроллерам;
- сетевые индустриальные контроллеры СИКОН-М3.30 и СИКОН-М1.30, предназначенные для приема сигналов, оцифрованных модулями ЕС-МСКЧ, и выдачи информации о работе ИК НС СУ-САЗ в дублированную сеть управления для отображения на терминалах автоматизированного рабочего места (АРМ) оператора;
- дискретные модули, блоки преобразования интерфейсов, модули адаптера, модули реле, аккумуляторная батарея, сетевой фильтр, источники питания, модули коммутации питания, кабели.
Конструктивно компоненты ИК НС СУ-САЗ размещены в трех стойках НС СУ-САЗ (шкафы фирмы RITTAL): управления изделием, аварийной защиты двигателя и управления электропитанием.
Обработка, архивирование и вывод измерительной информации на экраны мониторов АРМ операторов осуществляется комплектом сетевого и вычислительного оборудования пультовой бункера управления.
ИК НС СУ-САЗ реализуют следующие основные функции:
- предоставление измерительной информации для осуществления управления исполнительными элементами в ручном/автоматическом режимах, контроля состояния сигнализаторов давления, взаимодействия с бортовыми приборами и аварийной защиты.
Общий вид стоек НС СУ-САЗ приведен на рисунке 1. Место нанесения обозначения изделия, заводского номера и знака утверждения типа приведено на рисунке 2. Изображения встроенных замков дверей стоек, обеспечивающих защиту от несанкционированного доступа к ИК НС СУ-САЗ, приведены на рисунке 3.

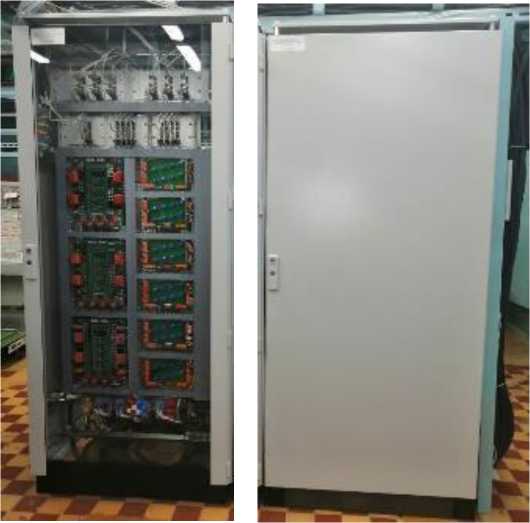

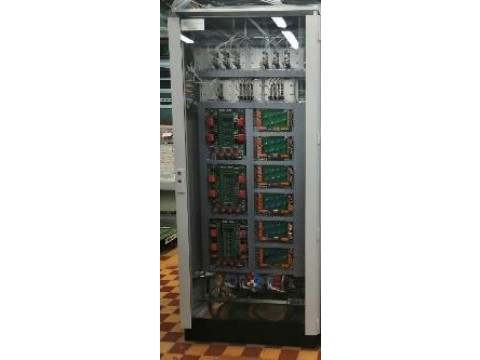

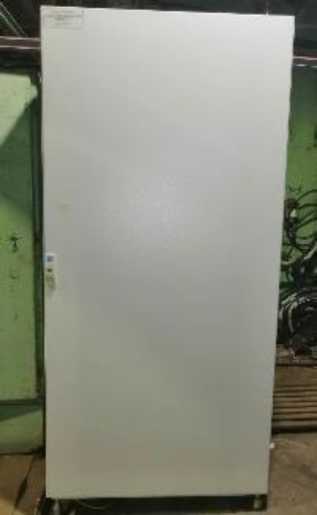

Рисунок 1 - Общий вид стоек НС СУ-САЗ

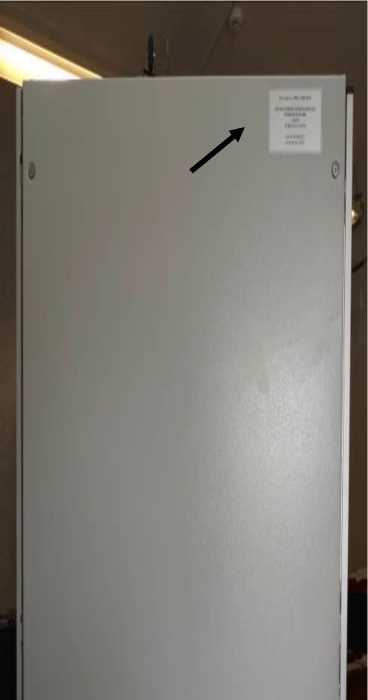

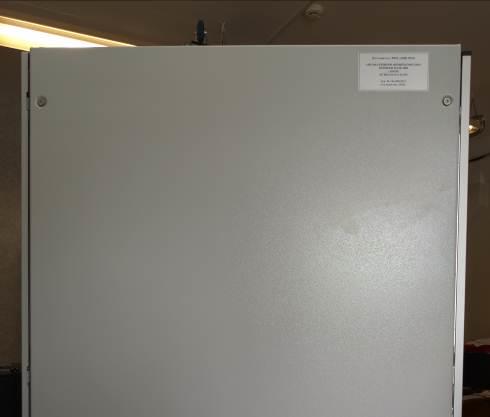

Рисунок 2 - Место нанесения обозначения изделия, заводского номера и знака утверждения типа

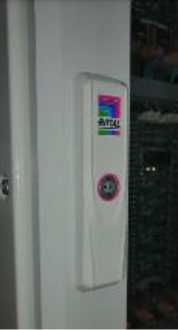

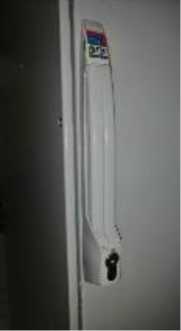

Рисунок 3 - Встроенные замки дверей стоек
Наименование и обозначение изделия, заводской номер 145.100/2024 в виде цифрового обозначения типографским способом указывается в паспорте и наносится методом печати на табличку, наклеиваемую в верхней части левой боковой панели стойки на несъемный элемент конструкции корпуса. Материал таблички и метод нанесения обеспечивают четкое изображение знака, а также стойкость изображения к внешним воздействующим факторам в течение установленного срока службы.
Нанесение знака поверки на СИ не предусмотрено.
Пломбирование ИК НС СУ-САЗ не предусмотрено.
Полный перечень измерительных каналов приводится в паспорте на каналы измерительные ИК НС СУ-САЗ. Состав и метрологические характеристики ИК НС СУ-САЗ приведены в таблице 2.
Программное обеспечение
Программное обеспечение (ПО) ИК НС СУ-САЗ состоит из следующих компонентов:
- программа подготовки исходных данных, предназначенная для создания и сопровождения базы исходных данных элементов автоматики;
- программа пульта оператора НС СУ-САЗ, предназначенная для визуального представления измерительной информации в режиме реального времени;
- программа экспресс-обработки результатов регистрации, обеспечивающая обработку и представление зарегистрированной информации;
- динамически загружаемая библиотека функций «BaseCalcFunc.dll», предназначенная для преобразования информации от ИК НС СУ-САЗ.
К метрологически значимой части ПО относится только динамически загружаемая библиотека «BaseCalcFunc.dll» (БСЖК.421413.145.130-01).
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики ИК НС СУ-САЗ оцениваются с учетом влияния ПО.
Идентификационные данные ПО указаны в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
BaseCalcFunc.dll |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
9DB1FB68 |
|
Алгоритм вычисления идентификатора ПО |
CRC32(IEEE 1059-1993) |
Технические характеристики
Таблица 2 - Метрологические характеристики ИК НС СУ-САЗ
|
Измеряемая величина |
Состав ИК |
Диапазон измерений |
Количество ИК |
Пределы допускаемой погрешности ИК в условиях эксплуатации 1 |
|
Электрическое сопротивление постоянному току |
АЧП5-03.Ех => ЕС-МСКЧ => СИКОН-М1.30 => АРМ |
от 1 до 150 Ом |
1 |
Yffi< = ±0,7 % |
|
Напряжение постоянного электрического тока |
АЧП3.М-01 => ЕС-МСКЧ => СИКОН-М1.30 => АРМ |
от 0 до 30 В |
6 |
Yffi< = ±0,7 % |
|
АЧП6-08.Ех => ЕС-МСКЧ => СИКОН-М1.30 => АРМ |
от 0 до 10 В |
24 |
Yffi< = ±0,7 % | |
|
АЧП6-06.Ех =>МРС1-02, =>ЕС-МСКЧ => СИКОН-М3.30 => АРМ |
от 0 до 5 В |
16 |
Yffi< = ±0,7 % | |
|
АЧП2-13.Ех =>МРС1-02, =>ЕС-МСКЧ => СИКОН-М3.30 => АРМ |
от 0 до 8 В |
4 |
Yffi< = ±0,7 % | |
|
АЧП6-08.Ех =>МРС1-02, =>ЕС-МСКЧ => СИКОН-М3.30 => АРМ |
от 0 до 10 В |
24 |
Yffi< = ±0,7 % | |
|
АЧП5-15.Ех => ЕС-МСКЧ => СИКОН-М1.30 => АРМ |
от -10 до +70 мВ |
6 |
Yffi< = ±0,7 % | |
|
АЧП3-10.Ех =>МРС1-02 =>ЕС-МСКЧ => СИКОН-М3.30 => АРМ |
от -10 до +70 мВ |
4 |
Yffi< = ±0,7 % | |
|
АЧП5-16.Ех => МРС1-02 => ЕС-МСКЧ => СИКОН-М3.30 => АРМ |
от-100 до +100 мВ |
8 |
Yffi< = ±0,7 % | |
|
Частота переменного электрического тока |
ПО1-М-01.Ех => СМ => СИКОН-М3.30 => АРМ |
от 100 до 12000 Гц |
24 |
8ик = ±1,0 % |
|
ПО1-Н-01.Ех => СМ => СИКОН-М3.30 => АРМ |
от 100 до 12000 Гц |
24 |
8ик = ±1,0 % |
Примечания
1 Yuk — пределы допускаемой приведенной погрешности ИК в условиях эксплуатации в процентах от верхней границы диапазона измерений;
5ик — пределы допускаемой относительной погрешности ИК в условиях эксплуатации______
Таблица 3 - Основные технические характеристики ИК НС СУ-САЗ____________________
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С, % - атмосферное давление, кПа |
от +5 до +35 до 80 от 84 до 106 |
Знак утверждения типа
наносится методом лазерной печати, либо другим типографским способом, на титульный лист документа БСЖК.421413.145.100 РЭ «Наземные средства системы управления и аварийной защиты для проведения стендовых испытаний блока второй ступени РН «Союз-5». Руководство по эксплуатации» и в виде наклейки на боковую панель стойки 1 НС СУ-САЗ.
Комплектность
Таблица 4 - Комплектность ИК НС СУ-САЗ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты для проведения стендовых испытаний блока второй ступени РН «Союз-5» НС СУ-САЗ |
- |
1 |
|
Руководство по эксплуатации |
БСЖК.421413.145.100 РЭ |
1 |
|
Паспорт |
БСЖК.421413.145.000 ПС |
1 |
Сведения о методах измерений
приведены в разделе «Описание и работа составных частей НС СУ-САЗ» документа БСЖК.421413.145.100 РЭ «Наземные средства системы управления и аварийной защиты для проведения стендовых испытаний блока второй ступени РН «Союз-5». Руководство по эксплуатации».
Нормативные документы
ГОСТ Р.8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
