Спектрометр ближнего инфракрасного света MATRIX-F II
| Номер в ГРСИ РФ: | 97319-25 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Bruker Optik GmbH", Германия |
Спектрометр ближнего инфракрасного света MATRIX-F II (далее - спектрометр) предназначен для измерений волновых чисел в оптических спектрах пропускания и отражения в инфракрасной области в твердых, жидких образцах, а также количественного и качественного анализа органических и неорганических веществ.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97319-25 | ||||||
| Наименование | Спектрометр ближнего инфракрасного света | ||||||
| Модель | MATRIX-F II | ||||||
| Приказы |
№2834 от
23.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 305834f2-b778-dbeb-972e-8bf288a09a0b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Bruker Optics GmbH & Co. KG, ГЕРМАНИЯ, Rudolf-Plank-Str. 27 76275 Ettlingen
Поверка
| Методика поверки / информация о поверке |
МП 036.Д4-25 Государственная система обеспечения единства измерений. Спектрометр ближнего инфракрасного света MATRIX-F II. Методика поверки
(с 23.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
97319-25: Описание типа
2025-97319-25.pdf
Файл устарел
|
Скачать | 135.4 КБ | |
|
97319-25: Методика поверки
МП 036.Д4-25
2025-mp97319-25.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
97319-25: Описание типа
2025-97319-25-1.pdf
|
Скачать | 135.4 КБ | |
|
97319-25: Методика поверки
МП 036.Д4-25
2025-mp97319-25-1.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Спектрометр ближнего инфракрасного света MATRIX-F II (далее - спектрометр) предназначен для измерений волновых чисел в оптических спектрах пропускания и отражения в инфракрасной области в твердых, жидких образцах, а также количественного и качественного анализа органических и неорганических веществ.
Описание
Принцип действия спектрометра основан на применении интерферометра, в котором при перемещении одного из интерферометрических зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен c трехгранными отражателями. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.

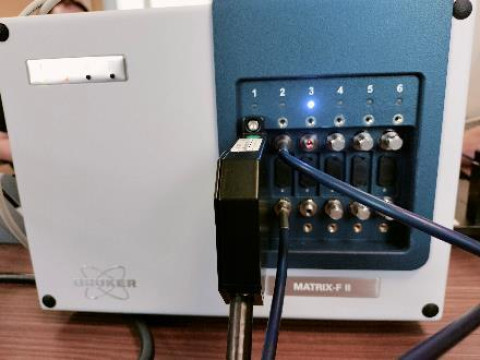

Движение зеркала в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с диодным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём. Спектрометр имеет 6 портов для подключения оптоволоконных датчиков.
К данному типу средств измерений относится спектрометр с заводским номером 200182.
Пломбирование спектрометра выполнено методом нанесения специализированной наклейки на корпус спектрометра. Место пломбирования приведено на рисунке 1. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения нанесён методом цифровой лазерной печати на шильдик, расположенный на правой боковой панели корпуса спектрометра.

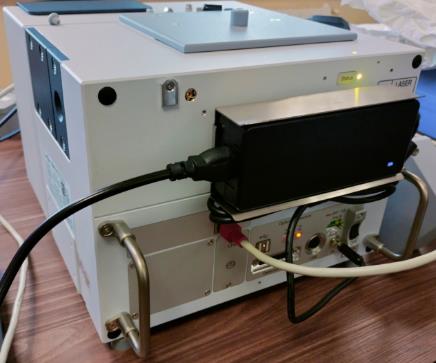

Общий вид спектрометра приведен на рисунке 1.

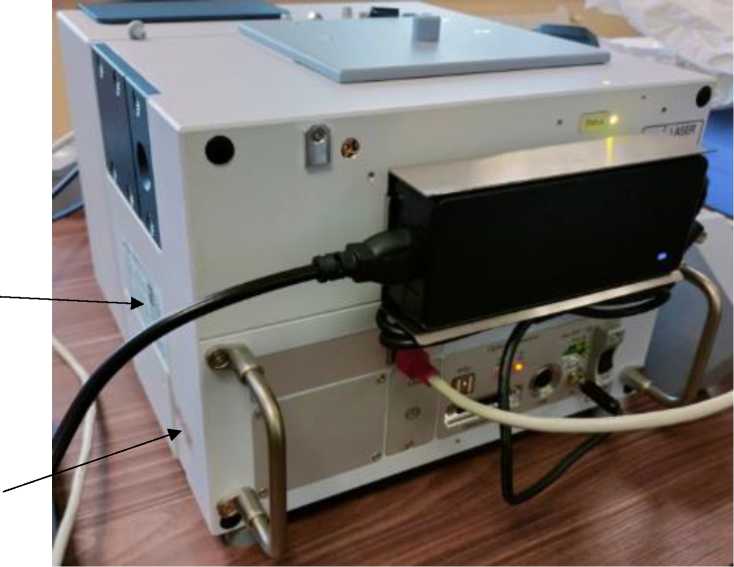

Место нанесения наименования средства измерений, изготовителя, заводского номера и знака утверждения типа средства измерений
Место нанесения пломбировки
Рисунок 1 - Общий вид спектрометра
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) предназначено для управления спектрометром, контроллером внутренних исполнительных механизмов и настроек, а также для обеспечения функционирования интерфейса, обработки информации, полученной от измерительных устройств в процессе проведения измерений.
ПО разделено на две части:
- метрологически значимая часть ПО прошита в индустриальной карте памяти, установленной во встроенную процессорную плату спектрометра;
- управляющее внешнее ПО, устанавливаемое на персональный компьютер.
Внешнее ПО осуществляет контроль и управление всеми этапами проведения измерений, служит для отображения, обработки и сохранения результатов измерений.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OPUS |
|
Номер версии (идентификационный номер) ПО, не ниже |
8.7 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики спектрометра
|
Наименование характеристики |
Значение |
|
Спектральный диапазон измерений волновых чисел, см-1 |
от 10250 до 5130 |
|
Пределы допускаемой абсолютной погрешности измерений по шкале ______ ____ -1 волновых чисел, см 1 |
±3,5 |
Таблица 3 - Основные технические характеристики спектрометра
|
Наименование характеристики |
Значение |
|
Спектральный диапазон показаний волновых чисел, см-1 |
от 11500 до 4000 |
|
Спектральное разрешение, см-1 |
±2,0 |
|
Габаритные размеры, мм, не более: | |
|
- ширина |
310 |
|
- глубина |
390 |
|
- высота |
240 |
|
Масса, кг, не более |
24 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
230±23 |
|
- частота переменного тока, Гц |
50/60 |
|
Потребляемая мощность, Вт, не более |
350 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +10 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
нанесён методом цифровой лазерной печати на шильдик, расположенный на боковой панели корпуса спектрометра, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Спектрометр ближнего инфракрасного света |
MATRIX-F II |
1 |
|
Оптоволоконный зонд |
- |
1 |
|
Инструмент для обслуживания прибора |
- |
1 |
|
Оптоволоконный кабель |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Программное обеспечение |
- |
1 |
|
Руководство пользователя на ПО |
- |
1 |
Сведения о методах измерений
приведены в разделе 4 «Аппаратные компоненты» и в разделе 5 «Начало работы» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 2840 от 29.12.2018 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
