Генераторы сигналов векторные АКИП-3218
| Номер в ГРСИ РФ: | 97320-25 |
|---|---|
| Производитель / заявитель: | JSC «PriST», КИТАЙ |
Генераторы сигналов векторные АКИП-3218 (далее - генераторы) предназначены для формирования стабильных по частоте и уровню выходной мощности смодулированных радиочастотных сигналов, а также сигналов с различными видами аналоговых и векторной модуляций.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97320-25 | ||||||
| Действует | по 24.12.2030 | ||||||
| Наименование | Генераторы сигналов векторные | ||||||
| Модель | АКИП-3218 | ||||||
| Приказы |
№2841 от
24.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7ceb2306-5f76-da1a-b24b-ed5a5fec82aa | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
JSC «PriST», КИТАЙ, Jiangsu, Changzhou, TAIHU WEST ROAD NO.5-1
Поверка
| Методика поверки / информация о поверке |
МП-ПР-34-2025 Государственная система обеспечения единства измерений. Генераторы сигналов векторных АКИП-3218. Методика поверки
(с 24.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
97320-25: Описание типа
2025-97320-25.pdf
|
Скачать | 237.4 КБ | |
|
97320-25: Методика поверки
МП-ПР-34-2025
2025-mp97320-25.pdf
|
Скачать | 5.7 MБ |
Описание типа
Назначение
Генераторы сигналов векторные АКИП-3218 (далее - генераторы) предназначены для формирования стабильных по частоте и уровню выходной мощности смодулированных радиочастотных сигналов, а также сигналов с различными видами аналоговых и векторной модуляций.
Описание
Принцип работы генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним термостатированным или внешним задающим генератором. В генераторах возможна генерация сигналов с аналоговой и цифровой модуляциями.
Конструктивно генераторы выполнены в виде настольного лабораторного прибора. Генераторы имеют возможность монтажа в 19-дюймовые приборные стойки с помощью комплекта для монтажа, поставляемого опционально.
Функциональные возможности генераторов определяются составом опций, приведенных в таблице 1.
Таблица 1 - Состав опций
|
Опция |
Функциональное назначение |
|
013 |
диапазон выходных частот от 6 кГц до 13 ГГц |
|
020 |
диапазон выходных частот от 6 кГц до 20 ГГ ц |
|
033 |
диапазон выходных частот от 6 кГц до 33 ГГц |
|
045 |
диапазон выходных частот от 6 кГц до 45 ГГц |
|
053 |
диапазон выходных частот от 6 кГц до 53 ГГц |
|
067 |
диапазон выходных частот от 6 кГц до 67 ГГ ц |
|
H01-130 |
ступенчатый аттенюатор 130 дБ, для генераторов с опциями 013/020/033/045 |
|
H01-120 |
ступенчатый аттенюатор 120 дБ, для генераторов с опциями 053/067 |
|
H01-90 |
ступенчатый аттенюатор 90 дБ, для генераторов с опциями 053/067 |
|
H01-B130 |
ступенчатый аттенюатор 130 дБ для канала B, для генераторов с опциями 013/020 (требуется наличие активированной опции H11-BV13 или H11-BV20) |
|
H31-500 |
полоса пропускания внутреннего модулятора 500 МГц |
|
H31-1000 |
полоса пропускания внутреннего модулятора 1 ГГц |
|
H31-2000 |
полоса пропускания внутреннего модулятора 2 ГГц |
|
H31-B500 |
полоса пропускания внутреннего модулятора 500 МГц, для канала B (требуется наличие активированной опции H11-BV13 или H11-BV20) |
|
Опция |
Функциональное назначение |
|
H31-B1000 |
полоса пропускания внутреннего модулятора 1 ГГц, для канала B (требуется наличие активированной опции H11-BV13 или H11-BV20) |
|
H31-B2000 |
полоса пропускания внутреннего модулятора 2 ГГц, для канала B (требуется наличие активированной опции H11-BV13 или H11-BV20) |
|
H32 |
опция расширения памяти до 16 ГБ. |
|
H32-B |
опция расширения памяти до 16 ГБ, для канала B (требуется наличие активированной опции H11-BV13 или H11-BV20) |
|
H33 |
широкополосный внешний IQ вход |
|
H33-B |
широкополосный внешний IQ вход, для канала B (требуется наличие активированной опции H11-BV13 или H11-BV20) |
|
H36 |
фазо-когерентное соединение интерфейса ввода-вывода |
|
H04-1 |
низкие фазовые шумы: -120 дБн/Гц, 10 ГГц@10 кГц |
|
H04-2 |
ультранизкие фазовые шумы: -128 дБн/Гц, 10 ГГц@10 кГц |
|
H04-B1 |
низкие фазовые шумы: -120 дБн/Гц, 10 ГГц@10 кГц. Для канала B (требуется наличие активированной опции H11-BV13 или H11-BV20) |
|
H04-B2 |
ультранизкие фазовые шумы: -128 дБн/Гц, 10 ГГц@10 кГц. Для канала B (требуется наличие активированной опции H11-BV13 или H11-BV20) |
|
H05-13 |
увеличения выходной мощности для генератора АКИП-3218 опция 013 |
|
H05-20 |
увеличения выходной мощности для генератора АКИП-3218 опция 020 |
|
H05-33 |
увеличения выходной мощности для генератора АКИП-3218 опция 033 |
|
H05-45 |
увеличения выходной мощности для генератора АКИП-3218 опция 045 |
|
H05-53 |
увеличения выходной мощности для генератора АКИП-3218 опция 053 |
|
H05-67 |
увеличения выходной мощности для генератора АКИП-3218 опция 067 |
|
H05-B13 |
увеличения выходной мощности для генератора АКИП-3218 опция 013. Для канала B (требуется наличие активированной опции H11-BV13 или H11-BV20) |
|
H05-B20 |
увеличения выходной мощности для генератора АКИП-3218 опция 020. Для канала B (требуется наличие активированной опции H11-BV13 или H11-BV20) |
|
H11-BV13 |
канал B, с диапазоном выходных частот от 100 кГц до 13 ГГц. Для генератора АКИП-3218 опция 013 |
|
H11-BV20 |
канал B, с диапазоном выходных частот от 100 кГц до 20 ГГц. Для генератора АКИП-3218 опция 020 |
|
S01 |
функция загрузки и воспроизведения данных произвольной формы, генерация произвольных сигналов основной полосы и модулирующих колебаний |
|
S02 |
функция генерации сигнала с многотональной модуляцией |
|
S03 |
линейной частотная модуляция (чирп-модуляция) и кода Баркера |
|
S04 |
функция генерации чистого шума, аддитивного белого гауссовского шума (AWGN) и непрерывной интерференции сигналов |
|
S06 |
функция генерации сегментированного сигнала с цифровой модуляцией |
|
S07 |
функция создания последовательностей из сигналов произвольной формы (требуется наличие активированной опции S01) |
|
S08 |
функция генерации сигналов произвольной формы с несколькими несущими (требуется наличие активированной опции S01) |
|
Опция |
Функциональное назначение |
|
S09 |
функция генерации сигнала со скачкообразной перестройкой частоты |
|
S11 |
добавление сигналов аналоговой модуляции: АМ, ЧМ, ФМ |
|
S12 |
режим импульсной модуляции, минимальная длительность импульса 100 нс |
|
S13 |
режим импульсной модуляции, минимальная длительность импульса 20 нс |
|
S14 |
НЧ генератор |
|
S15 |
функция генератора качающей частоты. |
|
S16 |
функция качания сигнала по мощности |
|
S21 |
функция имитации сигнала беспроводного соединения |
|
S31 |
функция имитации сигнала связи GSM/EDGE |
|
S33 |
функция имитации сигнала связи LTE/ LTE-ADVANCED |
|
S34 |
функция имитации сигнала связи 5G NR |
|
S35 |
функция имитации сигнала связи NB-Iot |
|
S61 |
функция имитации цифрового вещательного сигнала DVB-H/T/T2/S2/S2X |
На передней панели генераторов находится цветной сенсорный жидкокристаллический дисплей, на котором задаются и отображаются параметры генерируемого сигнала. Управление режимами работы, выбор регулируемых параметров, включение и отключение выхода генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор и цифровая клавиатура.
На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы связи с персональным компьютером (USB, LAN), входной и выходной разъемы опорной частоты 10 МГц, вход сигнала внешней модуляции, разъем входа/выхода сигнала запуска, разъем входа/выхода импульсного сигнала, разъем контроля состояния выхода генератора.
Общий вид генераторов и место нанесения знака утверждения типа представлены на рисунке 1. Для предотвращения несанкционированного доступа генераторы имеют пломбировку в виде наклейки на стыке верхней и задней стенок корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Схема опломбирования от несанкционированного доступа представлена на рисунке 2.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 2.
Серийный номер, идентифицирующий каждый экземпляр генераторов, в виде буквенноцифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения серийного номера представлено на рисунке 2.
А

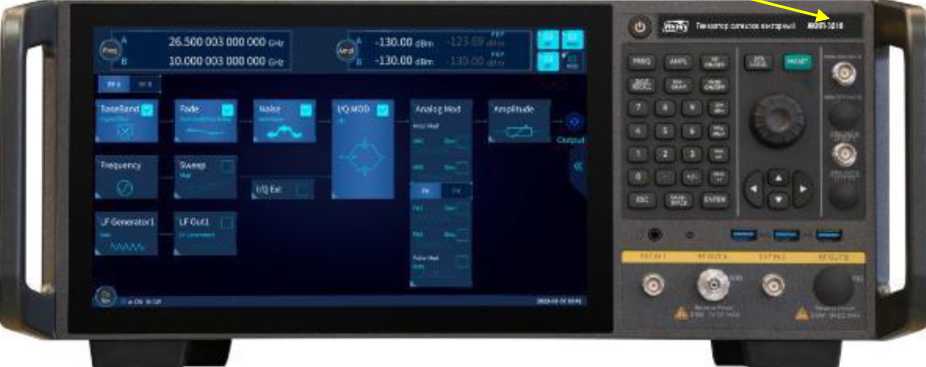

Рисунок 1 - Общий вид генераторов, место нанесения знака утверждения типа (А)
Б
Г
доступа (Б), места нанесения заводского номера (В) и знака поверки (Г)

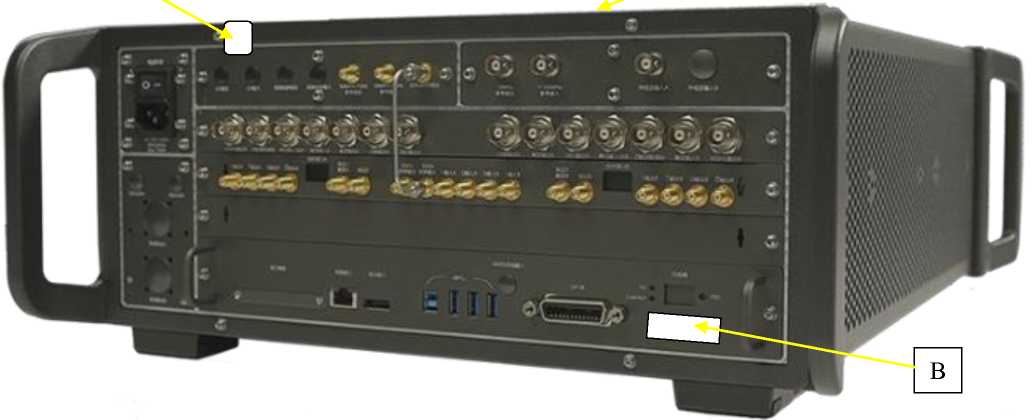

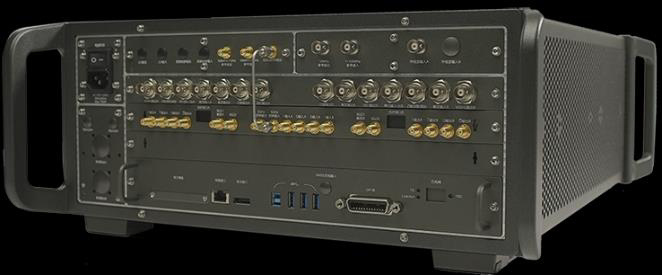

Рисунок 2 - Вид задней панели генераторов, места пломбировки от несанкционированного
Программное обеспечение
Программное обеспечение генераторов установлено на внутренний контроллер и служит для управления режимами работы, задания параметров воспроизводимых сигналов, выбора видов модуляции, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.1 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||
|
Частотные параметры | ||||||||||
|
Диапазон частот, Гц |
Опция | |||||||||
|
013 |
020 |
033 |
045 |
053 |
067 | |||||
|
от 6М03 до 13-109 |
от 6М03 до 20М09 |
от 6М03 до 33М09 |
от 6М03 до 45409 |
от 6М03 до 53М09 |
от 6М03 до 67М09 | |||||
|
Дискретность установки частоты, Гц |
0,001 | |||||||||
|
Пределы допускаемой относительной погрешности установки частоты (5оп) |
±540-8 | |||||||||
|
Частотные полосы | ||||||||||
|
Номер полосы |
Порядок гармоники смесителя (N) |
Диапазоны частот | ||||||||
|
0 1 2 3 4 5 6 7 8 9 10 11 12 |
- - 1/256 1/128 1/64 1/32 1/16 1/8 1/4 1/2 1 2 4 |
от 6 кГц до 10 МГц включ. св. 10 до 50 МГц включ. св. 50,0 до 62,5 МГц включ. св. 62,5 до 125,0 МГц включ. св. 125 до 250 МГц включ. св. 250 до 500 МГц включ. св. 500 МГц до 1 ГГц включ. св. 1 до 2 ГГц включ. св. 2 до 4 ГГц включ. св. 4 до 8 ГГц включ. св. 8 до 20 ГГц включ. св. 20 до 40 ГГц включ. св. 40 до 67 ГГц включ. | ||||||||
|
Минимальный уровень выходного сигнала (нормируемое значение), дБм |
Опция частоты |
Опция аттенюатора | ||||||||
|
Стандартн о |
H01-130 |
H01-90 |
H01-120 | |||||||
|
013, 020, 033, 045 053, 067 |
-10,0 -10,0 |
-120,0 — |
-90,0 |
-90,0 | ||||||
|
Максимальный уровень выходного сигнала, дБм, не менее | ||||||||||
|
АКИП-3218 опция 013 | ||||||||||
|
Диапазоны частот |
Стандартно |
H01-130, H01-B130 |
H05-13, H05-B13 |
H01-130+H05-13, H01-B130+H05-B13 | ||||||
|
от 6 кГц до 50 МГц включ. св. 50 МГц до 13 ГГц включ. |
+15,0 +15,0 |
+15,0 +15,0 |
+15,0 +20,0 |
+15,0 +20,0 | ||||||
|
АКИП-3218 опция 020 | ||||||||||
|
Диапазоны частот |
Стандартно |
H01-130, H01-B130 |
H05-20, H05-B20 |
H01-130+H05-20, H01-B130+H05-B20 | ||||||
|
от 6 кГц до 50 МГц включ. св. 50 МГц до 20 ГГц включ. |
+15,0 +15,0 |
+15,0 +15,0 |
+15,0 +20,0 |
+15,0 +20,0 | ||||||
|
АКИП-3218 опция 033 | ||||||||||
|
Диапазоны частот |
Стандартно |
H01-130 |
H05-33 |
H01-130+H05-33 | ||||||
|
от 6 кГц до 50 МГц включ. св. 50 МГц до 6 ГГц включ. св. 6 до 18 ГГц включ. св. 18 до 30 ГГц включ. св. 30 до 33 ГГц включ. |
+8,0 +12,0 +12,0 +12,0 +12,0 |
+8,0 +12,0 +12,0 +12,0 +12,0 |
+8,0 +20,0 +18,0 +17,0 +18,0 |
+8,0 +20,0 +18,0 +17,0 +18,0 | ||||||
|
АКИП-3218 опция 045 | |||||
|
Диапазоны частот |
Стандартно |
H01-130 |
H05-45 |
H01-130+H05-45 | |
|
от 6 кГц до 50 МГц включ. св. 50 МГц до 6 ГГц включ. св. 6 до 18 ГГц включ. св. 18 до 30 ГГц включ. св. 30 до 40 ГГц включ. св. 40 до 45 ГГц включ. |
+8,0 +12,0 +12,0 +12,0 +12,0 +12,0 |
+8,0 +12,0 +12,0 +12,0 +12,0 +12,0 |
+8,0 +20,0 +18,0 +17,0 +18,0 +14,0 |
+8,0 +20,0 +18,0 +17,0 +18,0 +14,0 | |
|
АКИП-3218 опция 053 | |||||
|
Диапазоны частот |
Стандартно |
H01-90, H01-120 |
H05-53 |
H01-90+H05-53, H01-120+H05-53 | |
|
от 6 кГц до 50 МГц включ. св. 50 МГц до 35 ГГц включ. св. 35 до 40 ГГц включ. св. 40 до 53 ГГц включ. |
+8,0 +8,0 +8,0 +8,0 |
+8,0 +8,0 +8,0 +8,0 |
+8,0 +17,0 +15,0 +20,0 |
+8,0 +18,0 +13,0 +18,0 | |
|
АКИП-3218 опция 067 | |||||
|
Диапазоны частот |
Стандартно |
H01-90, H01-120 |
H05-67 |
H01-90+H05-67, H01-120+H05-67 | |
|
от 6 кГц до 50 МГц включ. св. 50 МГц до 35 ГГц включ. св. 35 до 40 ГГц включ. св. 40 до 53 ГГц включ. св. 53 до 65 ГГц включ. св. 65 до 67 ГГц включ. |
+8,0 +8,0 +8,0 +8,0 +8,0 +8,0 |
+8,0 +8,0 +8,0 +8,0 +8,0 +8,0 |
+8,0 +17,0 +15,0 +20,0 +18,0 +15,0 |
+8,0 +18,0 +13,0 +18,0 +18,0 +12,0 | |
|
Дискретность установки уровня выходного сигнала, дБ |
0,01 | ||||
|
Пределы абсолютной погрешности установки уровня выходного сигнала, дБм | |||||
|
Стандартно | |||||
|
Диапазоны частот |
Диапазоны уровня выходного сигнала, дБм | ||||
|
от -10 до +15 включ. | |||||
|
от 6 кГц до 50 МГц включ. св. 50 МГц до 3 ГГц включ. св. 3 до 20 ГГц включ. св. 20 до 40 ГГц включ. св. 40 до 50 ГГц включ. св. 50 до 67 ГГц включ. |
±1 ±0,5 ±0,9 ±1 ±1,3 ±1,8 | ||||
|
Опции H01-130, H01-120, H01-90, H01-B130 | |||||
|
Диапазоны частот |
Диапазоны уровня выходного сигнала, дБм | ||||
|
от -120 до -90 включ. |
св. -90 до -50 включ. |
св. -50 до +15 включ. | |||
|
от 6 кГц до 50 МГц включ. св. 50 МГц до 3 ГГц включ. св. 3 до 20 ГГц включ. св. 20 до 40 ГГц включ. св. 40 до 50 ГГц включ. св. 50 до 67 ГГц включ. |
- ±1,2 ±1,8 - - - |
±1,5 ±0,7 ±0,9 ±1,2 ±1,5 ±2 |
±1 ±0,5 ±0,9 ±1 ±1,3 ±1,8 | ||
|
Уровень гармонических искажений при Рвых менее +10 дБм, дБн, не более - в диапазоне частот от 6 кГц до 3 ГГц включ. - в диапазоне частот св. 3 до 67 ГГц включ. |
-32 -57 | |||||||
|
Уровень субгармонических искажений при Рвых менее +10 дБм, дБн, не более, - в диапазоне частот от 100 кГц до 20 ГГц включ. - в диапазоне частот св. 20 до 40 ГГц включ. - в диапазоне частот св. 40 до 67 ГГц включ. |
-82 -62 -52 | |||||||
|
Уровень негармонических искажений, при Рвых 0 дБм, при отстройке от несущей св. 3 кГц, дБн, не более - в диапазоне частот от 6 кГц до 250 МГц включ. - в диапазоне частот св. 250 МГц до 4 ГГц включ. - в диапазоне частот св. 4 до 10 ГГц включ. - в диапазоне частот св. 10 до 20 ГГц включ. - в диапазоне частот св. 20 до 40 ГГц включ. - в диапазоне частот св. 40 до 67 ГГц включ. |
Опции | |||||||
|
H04-1 |
H04-2 | |||||||
|
-60 -72 -72 -66 -60 -54 |
-70 -82 -82 -76 -70 -64 | |||||||
|
Спектральная плотность мощности фазовых шумов в зависимости от частоты несущей, приведенная к полосе 1 Гц, дБн/Г ц, не более | ||||||||
|
Опция H04-1 | ||||||||
|
Частота несущей |
Отстройка от несущей частоты | |||||||
|
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц | ||
|
100 МГц от 250 до 500 МГц включ. св. 500 МГц до 1 ГГц включ. св. 1 до 2 ГГц включ. св. 2 до 4 ГГц включ. св. 4 до 10 ГГц включ. св. 10 до 20 ГГц включ. св. 20 до 40 ГГц включ. св. 40 до 67 ГГц включ. |
--------- |
-119 -112 -106 -101 -94 -86 -80 -74 -68 |
-142 -131 -125 -119 -114 -106 -100 -94 -88 |
-149 -146 -141 -135 -129 -121 -115 -109 -104 |
-151 -144 -139 -133 -127 -119 -113 -107 -102 |
--------- |
--------- | |
|
Опция H04-2 | ||||||||
|
Частота несущей |
Отстройка от несущей частоты | |||||||
|
10 Гц |
100 Гц |
1 кГц |
10 кГц |
100 кГц |
1 МГц |
10 МГц | ||
|
100 МГц от 250 до 500 МГц включ. св. 500 МГц до 1 ГГц включ. св. 1 до 2 ГГц включ. св. 2 до 4 ГГц включ. св. 4 до 10 ГГц включ. св. 10 до 20 ГГц включ. св. 20 до 40 ГГц включ. св. 40 до 67 ГГц включ. |
-103 -93 -91 -89 -83 -78 -72 -64 -58 |
-121 -113 -111 -105 -100 -92 -86 -80 -74 |
-142 -136 -135 -128 -123 -156 -110 -100 -95 |
-149 -147 -145 -139 -136 -129 -123 -117 -111 |
-151 -149 -148 -143 -137 -129 -123 -117 -111 |
-153 -151 -151 -149 -147 -141 -135 -129 -123 |
-153 -151 -151 -149 -149 -155 -153 -143 -137 | |
|
Параметры частотной модуляции (ЧМ) | ||||||||
|
Диапазон частот несущей |
от 50 МГц до 50 ГГц | |||||||
|
Девиация частоты (максимальное значение), МГц |
N^20 | |||||||
|
Пределы допускаемой абсолютной погрешности установки девиации частоты (Af), при модулирующей частоте 1 кГц, Af не менее V20 кГц, Af не более V800 кГц, Гц, не более |
±(0,025-Af+20) | |||||||
|
Диапазон частоты модулирующего сигнала |
от DC до 10 МГц |
|
Коэффициент гармоник, при модулирующей частоте 1 кГц, Af не менее V20 кГц, Af не более V800 кГц, %, не более |
±1 |
|
Параметры фазовой модуляции (ФМ) | |
|
Диапазон частот несущей |
от 50 МГц до 50 ГГц |
|
Девиация фазы, рад - стандартный режим - широкополосный режим - режим с низким уровнем шума |
N^20 N-2 N-0,2 |
|
Пределы допускаемой абсолютной погрешности установки девиации фазы (Аф), при модулирующей частоте 1 кГц, Аф не менее N-0,2, Аф не более N-8, рад, не более |
±(0,03^Аф+0,01) |
|
Диапазон частоты модулирующего сигнала |
от DC до 10 МГц |
|
Коэффициент гармоник, при модулирующей частоте 1 кГц, Аф не менее N-0,8, Аф не более N-8, %, не более |
±1 |
|
Параметры амплитудной модуляции (АМ) | |
|
Диапазон частот несущей |
от 50 МГц до 50 ГГц |
|
Максимальный коэффициент АМ (Кам), %, не менее |
90 |
|
Пределы допускаемой относительной погрешности установки Кам, при модулирующей частоте 1 кГц, %, не более |
±(0,05<Кам+1) |
|
Диапазон частоты модулирующего сигнала |
от DC до 100 кГц |
|
Коэффициент гармоник, при модулирующей частоте 1 кГц, %, не более при Кам до 10 % включ. при Кам св. 10 % |
±1 ±2 |
|
Параметры импульсной модуляции (ИМ) | |
|
опция S12 | |
|
Частота несущей, МГц, не менее |
50 |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБн, не менее |
90 |
|
Минимальная длительность фронта/среза импульса, нс, не более |
20 |
|
Частота повторения |
от 0,01 Гц до 5 МГц |
|
Пределы допускаемой относительной погрешности установки частоты |
±5А0-8 |
|
Диапазон установки длительности импульса (t), с |
от 1-10-7 до 99,99999999 |
|
Пределы допускаемой абсолютной погрешности установки длительности импульса (А^, с, не более |
±(Г10-Ч+2А0-9) |
|
опция S13 | |
|
Частота несущей, МГц, не менее |
50 |
|
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБн, не менее |
90 |
|
Минимальная длительность фронта/среза импульса, нс, не более |
5 |
|
Частота повторения |
от 0,01 Гц до 25 МГц |
|
Пределы допускаемой относительной погрешности установки частоты |
±5А0-8 |
|
Диапазон установки длительности импульса (t), с |
от 20А0-9 до 99,99999999 |
|
Пределы допускаемой абсолютной погрешности установки длительности импульса (At), с, не более |
±(1^10-6Ч+2^10-9) |
|
Параметры НЧ генератора (опция S14) | |
|
Формы выходного сигнала |
синусоидальная, прямоугольная, пилообразная, треугольная, шум, ПКЧ для синусоидального сигнала |
|
Диапазон частот сигнала - синусоидального - прямоугольного, треугольного, пилообразного |
от 0,1 Гц до 10 МГц от 0,1 Гц до 1 МГц |
|
Дискретность установки частоты, Гц |
0,1 |
|
Пределы допускаемой относительной погрешности установки частоты |
±5-10-8 |
|
Диапазон установки уровня сигнала (размах) ивых на нагрузке 50 Ом, В |
от 1-10’3 до 5 |
|
Пределы допускаемой абсолютной погрешности установки размаха синусоидального сигнала, В, не более |
±0,5 |
|
Параметры IQ модуляции | |
|
Максимальная скорость передачи, Мбит/с стандартно опция H31-1000 опция H31-2000 |
150 300 600 |
|
Виды модуляции |
PSK, QAM, FSK, ASK, MSK, APSK |
|
QPSK модуляция | |
|
Допускаемое значение ошибки модуляции, при скорости передачи 4 Мбит/с, фильтр Найквиста а=0,3, в диапазонах частот, %, не более от 100 МГц до 4 ГГц включ. св. 4 до 20 ГГц включ. св. 20 до 67 ГГц включ. |
0,8 1,0 1,2 |
|
16QAM модуляция | |
|
Допускаемое значение ошибки модуляции, при скорости передачи 4 Мбит/с, фильтр Найквиста а=0,22, в диапазонах частот, %, не более от 100 МГц до 4 ГГц включ. св. 4 до 20 ГГц включ. св. 20 до 67 ГГц включ. |
0,8 1,0 1,2 |
|
Коэффициент стоячей волны по напряжению выхода (КСВН), не более |
1,6 |
|
Примечания: N - порядок гармоники смесителя; ивых - установленное значение напряжения на выходе, В; Кам - коэффициент амплитудной модуляции, %. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Типы выходных разъемов (вилка) - опция 013/020 - опция 033/045 - опция 053/067 |
SMA 3,5 SMA 2,4 SMA 1,85 |
|
Номинальное значение сопротивления выхода генераторов, Ом |
50 |
|
Масса, кг, не более |
35 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
426x177x500 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 90 до 264 от 47 до 63 |
|
Потребляемая мощность, Вт, не более |
700 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, не более - атмосферное давление, кПа |
от 0 до +50 90 от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не более |
5 |
|
Средняя наработка на отказ, ч, не более |
10000 |
Знак утверждения типа
наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность генераторов
|
Наименование |
Обозначение |
Количество, шт. |
|

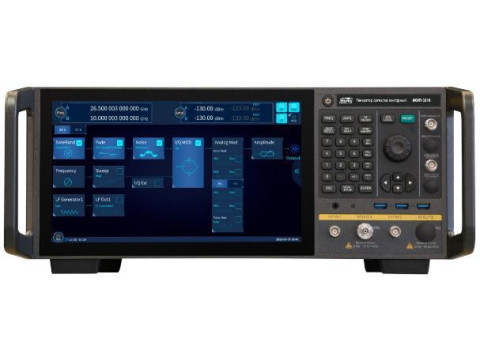

Генератор сигналов векторный |
АКИП-3218 |
1 |
|
Сетевой кабель |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе «Настройка генератора» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной
поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной
поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 09.11.2022 года № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
Стандарт предприятия «Генераторы сигналов векторные АКИП-3218».
Смотрите также
