Меры для поверки оптических измерительных систем СКАТ
| Номер в ГРСИ РФ: | 97328-25 |
|---|---|
| Производитель / заявитель: | ООО "Нева Технолоджи", г.С.-Петербург |
Меры для поверки оптических измерительных систем СКАТ (далее - меры) предназначены для передачи единицы длины в области измерений параметров формы и расположения поверхностей при поверке оптических измерительных систем контроля геометрических параметров труб.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97328-25 | ||||||
| Действует | по 24.12.2030 | ||||||
| Наименование | Меры для поверки оптических измерительных систем | ||||||
| Модель | СКАТ | ||||||
| Приказы |
№2841 от
24.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 70e296e0-64c5-03d3-5f99-988875452222 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Нева Технолоджи», РОССИЯ, 198097, г. Санкт-Петербург, ул. Новоовсянниковская, д. 17, литер А
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1446-203-2025 Государственная система обеспечения единства измерений. Меры для поверки оптических измерительных систем СКАТ. Методика поверки
(с 24.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
97328-25: Описание типа
2025-97328-25.pdf
|
Скачать | 99.9 КБ | |
|
97328-25: Методика поверки
РТ-МП-1446-203-2025
2025-mp97328-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Меры для поверки оптических измерительных систем СКАТ (далее - меры) предназначены для передачи единицы длины в области измерений параметров формы и расположения поверхностей при поверке оптических измерительных систем контроля геометрических параметров труб.
Описание
Меры выполнены в виде изогнутой цилиндрической трубы, изготовленной из нержавеющей стали. На мере выполнено 3 изгиба и 4 прямолинейных участка. Точки пересечения осей прямолинейных участков называются точками гиба. Для описания геометрии трубы используются 5 характерных точек - это 3 точки гиба, а также начало и конец трубы. В системе координат, привязанной строго определённым образом к геометрии трубы, единицы длины воспроизводятся координатами характерных точек.
Принцип действия мер основан на воспроизведении длин прямолинейных сегментов между характерными точками, однозначно связанных с указанными координатами.

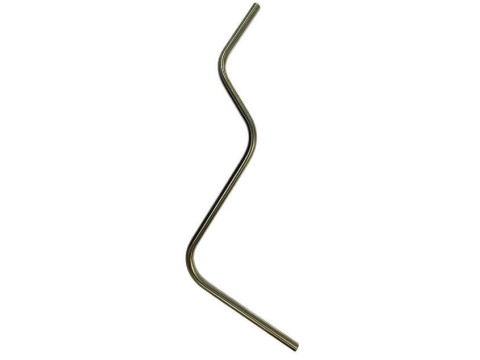

Общий вид мер представлен на рисунке 1.
Заводской номер в виде буквенно-цифрового обозначения наносится на боковой поверхности меры в виде гравировки, либо в виде наклейки типографским методом.
Пломбировка мер от несанкционированного доступа не предусмотрена. Нанесение знака поверки не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид меры
Технические характеристики
Таблица 1 - Метрологические характеристики мер
|
Номер точки |
Номинальные координаты точек гиба, мм |
Допустимое отклонение значений координат точек гиба от номинальных значений, мм |
Доверительные границы абсолютной погрешности воспроизведения координат точек гиба, мм | ||
|
X |
Y |
Z | |||
|
1 |
0,0 |
0,0 |
0,0 |
±3,0 |
±0,03 |
|
2 |
0,0 |
264,5 |
0,0 | ||
|
3 |
271,5 |
276,5 |
53,5 | ||
|
4 |
334,0 |
411,5 |
27,0 | ||
|
5 |
480,0 |
426,5 |
0,0 | ||
Таблица 2 - Технические характеристики мер
|
Название характеристик |
Значение |
|
Номинальный диаметр меры, мм |
от 15 до 17 |
|
Число гибов меры (включая начало и конец трубы), шт |
5 |
|
Номинальный радиус гиба, мм |
от 50 до 60 |
|
Материал |
Нержавеющая сталь |
|
Масса, кг, не более |
2 |
|
Габаритные размеры, мм, не более | |
|
Длина |
670 |
|
Ширина |
200 |
|
Высота |
80 |
Таблица 3 - Условия эксплуатации
|
Название характеристик |
Значение |
|
Диапазон рабочих температур, °С |
от +18 до +22 |
|
Относительная влажность воздуха, %, без конденсата |
от 10 до 90 |
Знак утверждения типа
наносится на титульный лист документа «Меры для поверки оптических измерительных систем СКАТ. Паспорт» типографским способом.
Комплектность
Таблица 4 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Мера для поверки оптических измерительных систем СКАТ |
- |
1 шт. |
|
Кейс |
- |
1 шт. |
|
Паспорт |
АБНД.106135.00000000.ПС |
1 шт. |
Сведения о методах измерений
приведены приведены в Разделе 8 «Использование по назначению» документа «Меры для поверки оптических измерительных систем СКАТ. Паспорт».
Нормативные документы
ТУ 26.51.33-001-46937611-2024 «Меры для поверки оптических измерительных систем СКАТ. Технические условия»;
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021г. № 472.
