Источники питания постоянного тока АКИП-1196
| Номер в ГРСИ РФ: | 97329-25 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Фирма "UNI TREND TECHNOLOGY (CHINA) CO., LTD", Китай |
Источники питания постоянного тока АКИП-1196 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97329-25 | ||||||
| Действует | по 24.12.2030 | ||||||
| Наименование | Источники питания постоянного тока | ||||||
| Модель | АКИП-1196 | ||||||
| Модификации |
АКИП-1196/1 АКИП-1196/2 |
||||||
| Приказы |
№2841 от
24.12.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | ab6fcecb-0fd6-8bb8-0955-11a0fc0d265e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
UNI-TREND TECНNOLOGY (CHINA) СО., LTD, КИТАЙ, No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1117-551-2025 Государственная система обеспечения единства измерений. Источники питания постоянного тока АКИП-1196. Методика поверки
(с 24.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
97329-25: Описание типа
2025-97329-25.pdf
|
Скачать | 219.2 КБ | |
|
97329-25: Методика поверки
РТ-МП-1117-551-2025
2025-mp97329-25.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Источники питания постоянного тока АКИП-1196 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Описание
Источники питания выполнены в виде компактного моноблока в металлическом корпусе настольного исполнения, со съемным сетевым кабелем питания. На передней панели расположен универсальный регулятор, клавиши настройки выходных напряжения и тока, цветной ЖКИ, клеммы выходного напряжения. На задней панели расположен разъем для подключения сетевого шнура питания, порты интерфейсов RS232/ USB/ LAN и порт цифрового программирования I/O.
Источники имеют две группы основных независимых выходных параметров: 2 регулируемых канала CH1 и CH2 с возможностью увеличения выходного тока с помощью параллельного соединения каналов. Третий регулируемый канал CH3. Канал CH4 выполнен в виде выходного USB разъема типа A и имеет фиксированное значение выходных параметров.
Принцип действия источников основан на выпрямлении напряжения сети, подаваемого через трансформатор и через схему контроля и управления на мостовой 2-ух полупериодный выпрямитель и блок фильтрации, а затем на последовательный стабилизатор. Выпрямленное напряжение через стабилизатор поступает на выходные гнезда и на схемы сравнения тока и напряжения с заданными значениями, устанавливаемыми регуляторами тока и напряжения. Полученный разностный сигнал через усилитель мощности управляет цепью обратной связи стабилизатора. Выходные параметров при установке и питании нагрузи одновременно отображаются на ЖК-дисплее.
К данному типу средства измерений относятся источники, изготавливаемые в следующих модификациях (исполнениях): АКИП-1196/1, АКИП-1196/2.
Модификации отличаются различными значениями дискретности установки выходных параметров.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель источников.
Общий вид источников представлен на рисунке 1. Место нанесения заводского номера и места пломбирования от несанкционированного доступа представлены на рисунке 2. Место нанесения знака поверки представлено на рисунке 3.

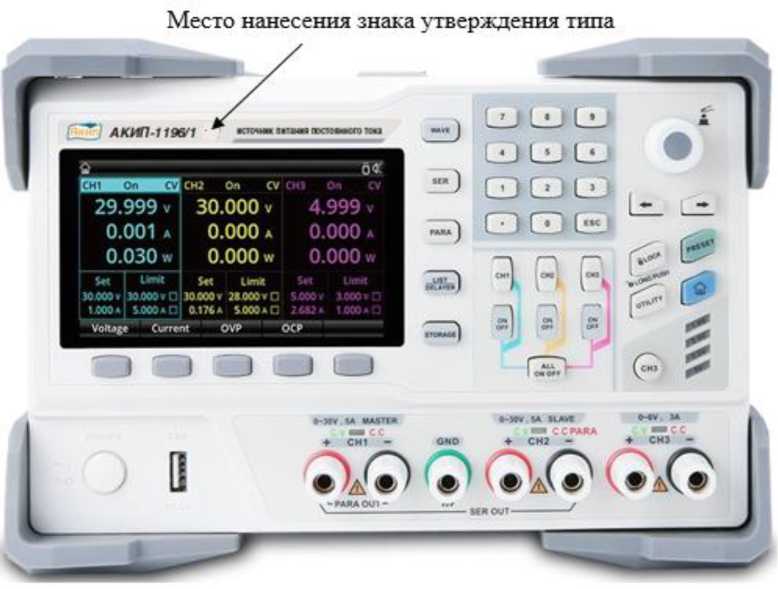

Рисунок 1 - Общий вид типа источников АКИП-1196
Место пломбирования от несанкционированного доступа
Место нанесения заводского номера

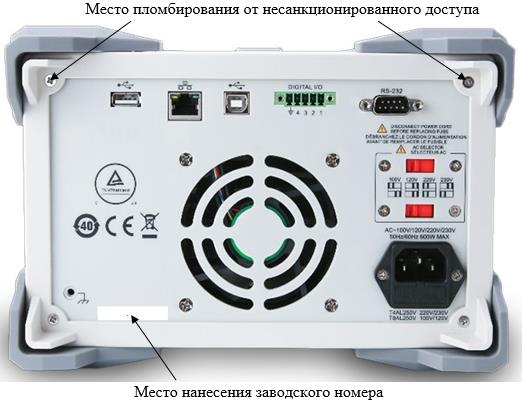

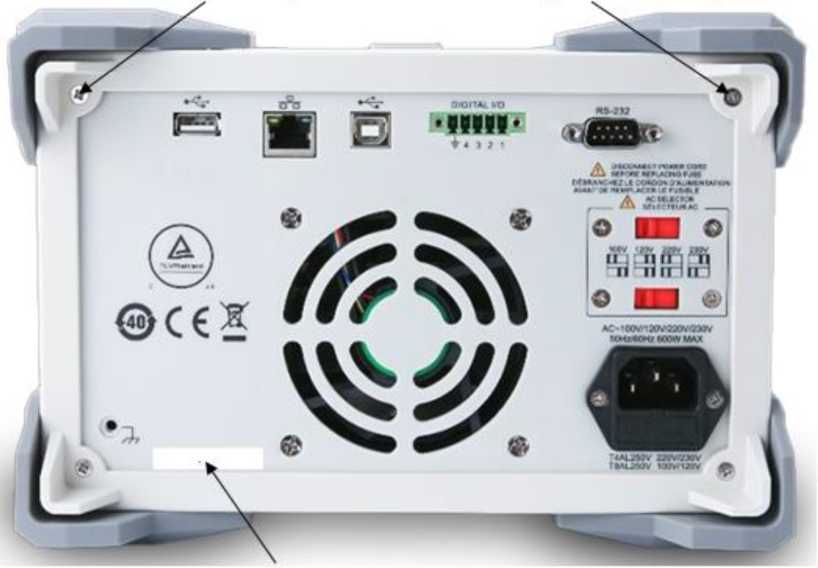

Рисунок 2 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа источников АКИП-1196

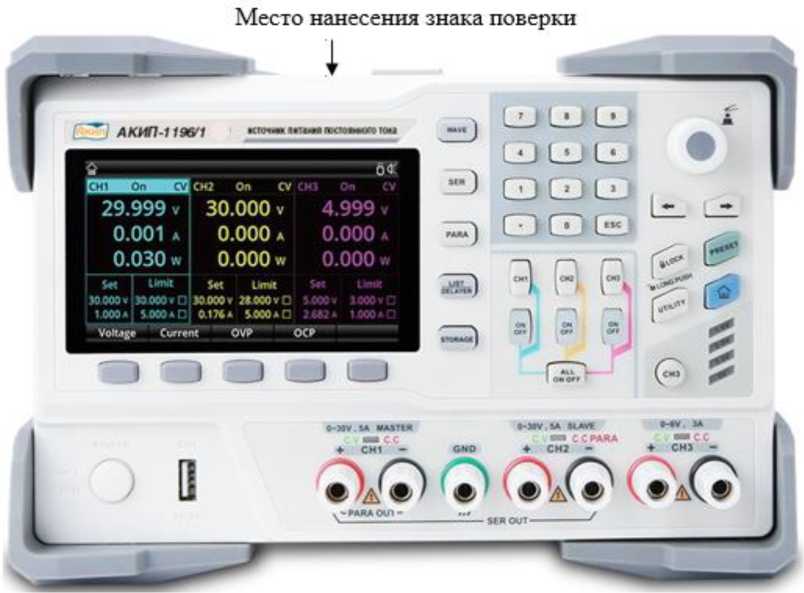

Рисунок 3 - Место нанесения знака поверки источников АКИП-1196
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.01 |
Технические характеристики
Таблица 2 - Модификации источников___________
|
Модификация |
Каналы 1 и 2 |
Канал 3 |
Канал 4 (USB)1) |
Рвых, Вт | |||
|
ивых, В |
1вых, А |
ивых, В |
1вых, А |
ивых, В |
1вых, А | ||
|
АКИП-1196/1 |
от 0 до 30 |
от 0 до 5 |
от 0 до 6 |
от 0 до 3 |
5 |
2 |
328 |
|
АКИП-1196/2 | |||||||
|
Примечание: 1) Значения ивых и 1вых,для канала 4 не нормируются | |||||||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
АКИП-1196/1 | |
|
Диапазон воспроизведения напряжения постоянного тока, В: Канал 1, Канал 2 Канал 3 Канал 4 |
от 0 до 30 от 0 до 6 5 |
|
Диапазон измерения напряжения постоянного тока, В: Канал 1, Канал 2 Канал 3 |
от 0 до 30 от 0 до 6 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, В: Канал 1, Канал 2 Канал 3 Канал 4 |
±(0,0003-иуст + 0,01) Не нормируется |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В: Канал 1, Канал 2 Канал 3 Канал 4 |
±(0,0003-0™ + 0,01) Не нормируется |
|
Нестабильность выходного напряжения при изменении напряжения питания, В: Канал 1, Канал 2 Канал 3 Канал 4 |
±(0,0001-иуСТ + 0,002) Не нормируется |
|
Нестабильность выходного напряжения при изменении силы тока нагрузки, В: Канал 1, Канал 2 Канал 3 Канал 4 |
±(0,0001-иуСТ + 0,002) Не нормируется |
|
Разрешение при воспроизведении/измерении напряжения, мВ |
1 |
|
Диапазон воспроизведения/измерения силы постоянного тока, А: Канал 1, Канал 2 Канал 3 Канал 4 |
от 0 до 5 от 0 до 3 2 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений силы постоянного тока, А: Канал 1, Канал 2 Канал 3 Канал 4 |
±(0,002- 1уст + 0,005) Не нормируется |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А: Канал 1, Канал 2 Канал 3 Канал 4 |
±(0,015-1изм + 0,005) Не нормируется |
Продолжение таблицы 3
|
1 |
2 |
|
Нестабильность силы тока при изменении напряжения питания, А: Канал 1, Канал 2 Канал 3 Канал 4 |
±(0,0001-!уСТ + 0,00025) Не нормируется |
|
Нестабильность силы тока при изменении напряжения на нагрузке, А: Канал 1, Канал 2 Канал 3 Канал 4 |
±(0,0001-!усг + 0,00025) Не нормируется |
|
Разрешение при воспроизведении/измерении силы тока, мА |
1 |
|
Максимальная выходная мощность, Вт: |
328 |
|
АКИП-1196/2 | |
|
Диапазон воспроизведения напряжения постоянного тока, В: Канал 1, Канал 2 Канал 3 Канал 4 |
от 0 до 30 от 0 до 6 5 |
|
Диапазон измерения напряжения постоянного тока, В: Канал 1, Канал 2 Канал 3 |
от 0 до 30 от 0 до 6 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений напряжения постоянного тока, В: Канал 1, Канал 2 Канал 3 Канал 4 |
±(0,003-иуСТ + 0,02) Не нормируется |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В: Канал 1, Канал 2 Канал 3 Канал 4 |
±(0,001-иИзм + 0,02) Не нормируется |
|
Нестабильность выходного напряжения при изменении напряжения питания, В: Канал 1, Канал 2 Канал 3 Канал 4 |
±(0,0001-иуСТ + 0,002) Не нормируется |
|
Нестабильность выходного напряжения при изменении силы тока нагрузки, В: Канал 1, Канал 2 Канал 3 Канал 4 |
±(0,0001-иусг + 0,002) Не нормируется |
|
Разрешение при воспроизведении/измерении напряжения, мВ |
10 |
|
Диапазон воспроизведения/измерения силы постоянного тока, А: Канал 1, Канал 2 Канал 3 Канал 4 |
от 0 до 5 от 0 до 3 2 |
Продолжение таблицы 3
|
1 |
2 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведений силы постоянного тока, А: Канал 1, Канал 2 Канал 3 Канал 4 |
±(0,002- 1уст + 0,005) Не нормируется |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А: Канал 1, Канал 2 Канал 3 Канал 4 |
±(0,015-1изм + 0,005) Не нормируется |
|
Нестабильность силы тока при изменении напряжения питания, А: Канал 1, Канал 2 Канал 3 Канал 4 |
±(0,0001-!уст + 0,00025) Не нормируется |
|
Нестабильность силы тока при изменении напряжения на нагрузке, А: Канал 1, Канал 2 Канал 3 Канал 4 |
±(0,0001-!уст + 0,00025) Не нормируется |
|
Разрешение при воспроизведении/измерении силы тока, мА |
1 |
|
Максимальная выходная мощность, Вт: |
328 |
|
Примечания: иуст - установленное значение напряжения постоянного тока на источнике, В; иизм— значение напряжения постоянного тока, измеренное источником, В; 1уст - установленное значение силы постоянного тока на источнике, А; 1изм - значение силы постоянного тока, измеренное источником, А. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 90 до 110 от 108 до 134 от 198 до 242 от 207 до 253 |
|
Частота напряжения питания, Гц |
50 или 60 |
|
Интерфейсы |
RS232, LAN, USB, порт аналогового программирования (I/O) |
|
Масса, кг, не более |
10,2 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
240 х 168 х 355 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, не более |
от 0 до +40 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на лицевую панель источников в местах, указанных на рисунках 1 и 2, и на титульный лист РЭ типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока |
АКИП-11961) |
1 шт. |
|
Сетевой шнур питания |
_ |
1 шт. |
|
Интерфейсный USB кабель |
_ |
1 шт. |
|
Руководство по эксплуатации на CD диске |
_ |
1 шт. |
|
1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе «Основные функции» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А;
Источники питания постоянного тока АКИП-1196. Стандарт предприятия, UNI-TREND TECHNOLOGY (CHINA) СО., LTD, Китай.
