Датчики температуры PTSW
| Номер в ГРСИ РФ: | 97338-25 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | TECSYSTEM SHANGHAI CO., LTD., Китай |
Датчики температуры PTSW (далее по тексту - датчики) предназначены для измерений температуры вторичной обмотки трансформаторов с целью контроля их состояния и прогнозирования перегрева
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97338-25 | |||||||||
| Действует | по 26.12.2030 | |||||||||
| Наименование | Датчики температуры | |||||||||
| Модель | PTSW | |||||||||
| Приказы |
№2885 от
26.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 61391f7f-bf74-a566-dd5c-9cfb28720d28 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
TECSYSTEM SHANGHAI CO. LTD, КИТАЙ, 3rd Floor, Block No.5, No.33, Fuhua Road, Jiading District, SHANGHAI
Поверка
| Методика поверки / информация о поверке |
МП-798-2025 Государственная система обеспечения единства измерений. Датчики температуры PTSW. Методика поверки
(с 26.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97338-25: Описание типа
2025-97338-25.pdf
|
Скачать | 115.4 КБ | |
|
97338-25: Методика поверки
МП-798-2025
2025-mp97338-25.pdf
|
Скачать | 908.9 КБ |
Описание типа
Назначение
Датчики температуры PTSW (далее по тексту - датчики) предназначены для измерений температуры вторичной обмотки трансформаторов с целью контроля их состояния и прогнозирования перегрева
Описание
Принцип работы датчиков основан на зависимости электрического сигнала чувствительного элемента датчика (далее по тексту - ЧЭ) от измеряемой температуры.
Конструктивно датчики состоят из ЧЭ и внутренних соединительных проводов, помещенных в защитный цилиндрический корпус, с присоединенными удлинительными проводами с внешним экраном из алюминиевой фольги. Корпус с ЧЭ с проводами помещены в общую полимерную оболочку, загерметизированную со стороны нахождения ЧЭ.
ЧЭ датчиков имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 и трехпроводную схему соединения внутренних проводов с ЧЭ.
Нанесение знака поверки на датчики не предусмотрено. Заводской номер в виде цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится методом печати на этикетку, прикрепленную к оболочке с удлинительными проводами.
Общий вид датчиков температуры PTSW с указанием места нанесения заводского номера представлен на рисунке 1.
Пломбирование датчиков не предусмотрено.

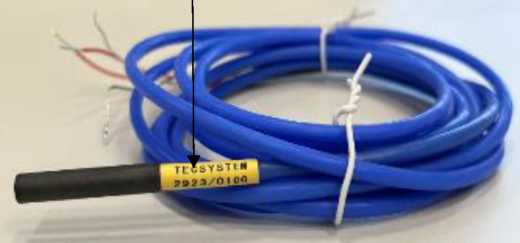

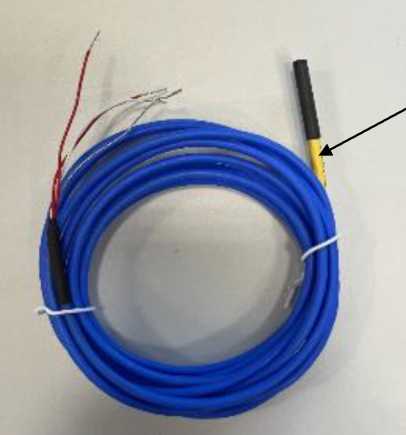

Рисунок 1 - Общий вид датчиков с указанием мест нанесения заводского номера
Место нанесения заводского номера
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -40 до +200 |
|
Допуск по ГОСТ 6651-2009, °С |
±(0,3+0,005|t|) |
|
Класс допуска по ГОСТ 6651-2009 |
B |
|
Условное обозначение номинальной статистической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Примечание - |t| - абсолютное значение температуры (без учета знака), °С | |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение сопротивления при 0 °С, Ом |
100 |
|
Электрическое сопротивление изоляции при температуре от +15 °C до +25 °C и относительной влажности воздуха от 30 % до 80 % (при 500 В), МОм, не менее |
100 |
|
Длина ЧЭ, мм, не более |
30 |
|
Длина проводов, м |
от 1 до 10 |
|
Диаметр кабеля ТС, мм: |
от 4 до 5 |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -50 до +150 95 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
219 000 |
|
Средний срок службы, лет |
25 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры |
PTSW |
1 шт. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Принцип работы датчика PTSW» паспорта.
Нормативные документы
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Государственная поверочная схема для средств измерений температуры»;
Стандарт предприятия TECSYSTEM SHANGHAI CO. LTD.
