Пробники дифференциальные высоковольтные Р5202А
| Номер в ГРСИ РФ: | 97343-25 |
|---|---|
| Производитель / заявитель: | "Tektronix (China) Co. Ltd.", Китай |
Пробники дифференциальные высоковольтные Р5202А (далее - пробники) предназначены для измерений амплитудных и временных параметров высоковольтных электрических сигналов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97343-25 | |||||||||
| Наименование | Пробники дифференциальные высоковольтные | |||||||||
| Модель | Р5202А | |||||||||
| Приказы |
№2885 от
26.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 3e1931cf-b757-ef86-4d9c-aaf5ac77a0ca | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Tektronix (China) Company Ltd., КИТАЙ, 1227 Chuan Qiao Road, Pudong New District, Shanghai, 201206
Поверка
| Методика поверки / информация о поверке |
МП Р5202А/2025 Государственная система обеспечения единства измерений. Пробники дифференциальные высоковольтные Р5202А. Методика поверки
(с 26.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97343-25: Описание типа
2025-97343-25.pdf
|
Скачать | 120.6 КБ | |
|
97343-25: Методика поверки
МП Р5202А/2025
2025-mp97343-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Пробники дифференциальные высоковольтные Р5202А (далее - пробники) предназначены для измерений амплитудных и временных параметров высоковольтных электрических сигналов.
Описание
К пробникам дифференциальным высоковольтным Р5202А относятся пробники с зав. № C030352 и зав. № C030361.
Пробники являются устройствами, осуществляющими ослабление входного дифференциального напряжения с нормированным коэффициентом деления при подавлении синфазного напряжения. Напряжение с выхода пробников подается на осциллографы, при этом осуществляется согласование уровней входных сигналов с предельно допустимыми характеристиками входов осциллографов.
Пробники выполнены в пластмассовом корпусе. Пара входных кабелей с дополнительными удлинителями имеет разъемы типа “banana”, выходной BNC-кабель оснащен разъемом, совместимым с входными соединителями типа “Tek Probe BNC-Level 2” осциллографов производства компании “Tektronix”. При использовании адаптера “TPA-BNC” выход пробников может быть подключен к осциллографам “Tektronix”, имеющим входные соединители типа “Tek VPI”.
В конструкции пробников отсутствуют элементы регулировки и подстройки, их пломбирование не предусмотрено.
Знак утверждения типа и знак поверки наносятся в виде самоклеящихся этикеток на верхнюю панель пробников, места размещения знаков показаны на рисунке 1.
Уникальный заводской номер в формате 7-и цифробуквенных символов (рисунок 3) наносятся на самоклеющейся этикетке, помещенной на нижней панели пробников, ее место показано на рисунке 2.

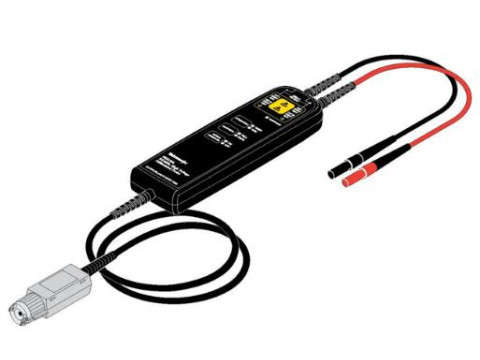

Рисунок 1 - Общий вид пробников дифференциальных высоковольтных Р5202А

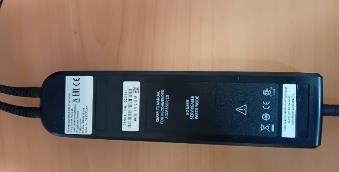

Рисунок 2 - Нижняя панель пробников дифференциальных высоковольтных Р5202А
Место нанесения
заводского номера
Заводской номер

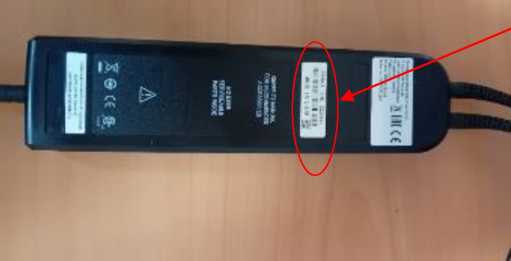

Рисунок 3 - Фрагмент нижней панели пробников дифференциальных высоковольтных Р5202А
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 1 и 2.
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Коэффициенты деления напряжения |
20:1 200:1 |
|
Входное сопротивление дифференциального входа, МОм1 |
5,0 |
|
Входная емкость дифференциального входа, пФ1 |
2,0 |
|
Диапазон допускаемого уровня напряжения на дифференциальном входе, В2) коэффициент деления 20:1 коэффициент деления 200:1 |
±64 ±640 |
|
Входное сопротивление канала подключаемого осциллографа, МОм |
1 |
|
Пределы допускаемой относительной погрешности коэффициента деления на частоте 100 Гц, % |
±2,0 |
|
Время нарастания переходной характеристики, нс, не более |
3,5 |
|
Полоса пропускания по уровню -3 дБ, МГц1 |
от 0 до 100 |
|
Примечания: 1. Не нормируется 2. Суммарное значение постоянной составляющей и амплитуды напряжения (п-п) | |
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры корпуса (длина х ширина х высота), мм, не более |
185x56x25 |
|
Масса, г, не более |
323 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на панель корпуса пробников в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений представлена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование и обозначение |
Обозначение |
Количество, шт./экз. |
|
Пробник дифференциальный высоковольтный |
Р5202А |
1 |
|
Руководство по эксплуатации |
077-1656-00 |
1 |
|
Источник питания |
TekProbe |
1 |
|
Кабель удлинительный “banana” |
- |
2 |
|
Комплект наконечников |
- |
1 |
Сведения о методах измерений
приведены в разделе «Основы работы» «Высоковольтный дифференциальный пробник Р5202А. Руководство по эксплуатации», 077-1656-00.
Нормативные документы
Приказ Росстандарта от 30.12.2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2409 Гц».
