Преобразователи скорости и длины лазерные ЛИС-42
| Номер в ГРСИ РФ: | 97344-25 |
|---|---|
| Производитель / заявитель: | ГНЦ РФ "НИИТеплоприбор", г.Москва |
Преобразователи скорости и длины лазерные ЛИС-42 (далее - преобразователи) предназначены для бесконтактных измерений скорости перемещения и длины длинномерных материалов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97344-25 | |||||||||
| Действует | по 26.12.2030 | |||||||||
| Наименование | Преобразователи скорости и длины лазерные | |||||||||
| Модель | ЛИС-42 | |||||||||
| Модификации |
ЛИС-42-[min]-[max]-[КТ], где: ЛИС-42 –обозначение типа min –наименьшая измеряемая скорость, м/с max –наибольшая измеряемая скорость, м/с КТ –погрешность измерений скорости в поддиапазоне св. 0,2 м/с и длины, % на испытания представлены: ЛИС-42-[0,03]-[20]-[0,06] ЛИС-42-[0,03]-[20]-[0,1] |
|||||||||
| Приказы |
№2885 от
26.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 6a65dfb5-e963-6ca8-70dd-4ad9a43c7545 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «НИИТеплоприбор», РОССИЯ, 129085, г. Москва, пр-кт Мира, д. 95
Поверка
| Методика поверки / информация о поверке |
МП 73-261-2024 Государственная система обеспечения единства измерений. Преобразователи скорости и длины лазерные ЛИС-42. Методика поверки
(с 26.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97344-25: Описание типа
2025-97344-25.pdf
|
Скачать | 198.7 КБ | |
|
97344-25: Методика поверки
МП 73-261-2024
2025-mp97344-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение

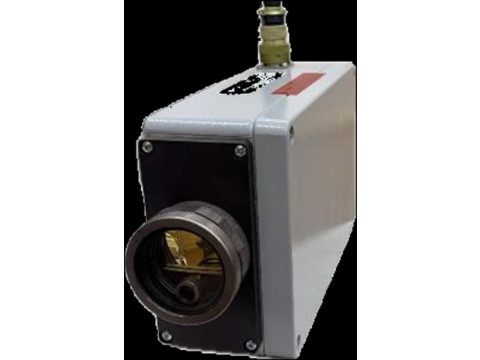

Преобразователи скорости и длины лазерные ЛИС-42 (далее - преобразователи) предназначены для бесконтактных измерений скорости перемещения и длины длинномерных материалов.
Описание
В основе принципа действия преобразователей лежит метод лазерной доплеровской велосиметрии, который выражается в зависимости доплеровского сдвига частоты рассеянного лазерного излучения от скорости движения контролируемых объектов.

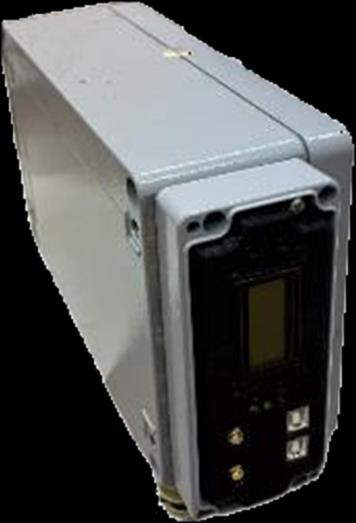

Внутри корпуса ЛИС-42 расположен лазерный датчик, плата многоканального сигнал-процессора и служебный индикатор, закрытый съёмной крышкой. На боковой стороне корпуса расположен разъем для подключения жгута, обеспечивающего связь с источником питания и внешними измерительными системами. Лазерный датчик включает в себя лазерный полупроводниковый модуль, приемо-передающую оптическую систему, интерференционный светофильтр и фотоприемное устройство, на выходе которого формируется доплеровский электрический сигнал, частота которого пропорциональна скорости объекта. Многоканальный сигнал-процессор служит для обработки сигналов лазерного датчика. В состав служебного индикатора входят: цифровой индикатор, светодиодный индикатор, кнопки управления, кнопки регулировки мощности лазера и выходные соединители, используемые для настройки преобразователей. На цифровом индикаторе в процессе работы преобразователей отображаются текущие значения скорости контролируемого объекта и коэффициента качества сигнала в процентах. Для установки значения мощности лазерного излучения, необходимого для получения оптимального уровня доплеровского сигнала, используются кнопки регулировки мощности лазера. Вывод измеряемых значений скорости и длины контролируемого объекта осуществляется с помощью внешнего цифрового индикатора.
Преобразователи выпускаются в различных модификациях, отличающихся диапазоном измерений скорости и точностными характеристиками и обозначаемых ЛИС-42- [min] - [max] - [КТ],
где ЛИС-42 - обозначение типа;
min - наименьшая измеряемая скорость, м/с;
max - наибольшая измеряемая скорость, м/с;
КТ - погрешность измерений скорости в поддиапазоне св. 0,2 м/с и длины, %.
Информация о модификации преобразователя указана в паспорте на преобразователь.
Нанесение знака поверки на преобразователи не предусмотрено. Заводской номер в виде арабских цифр нанесен на корпус преобразователей методом наклейки.

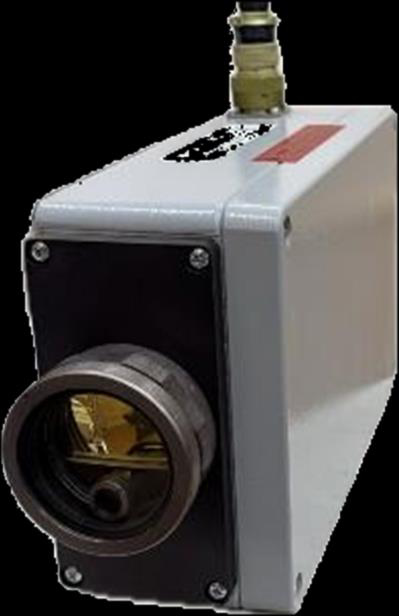

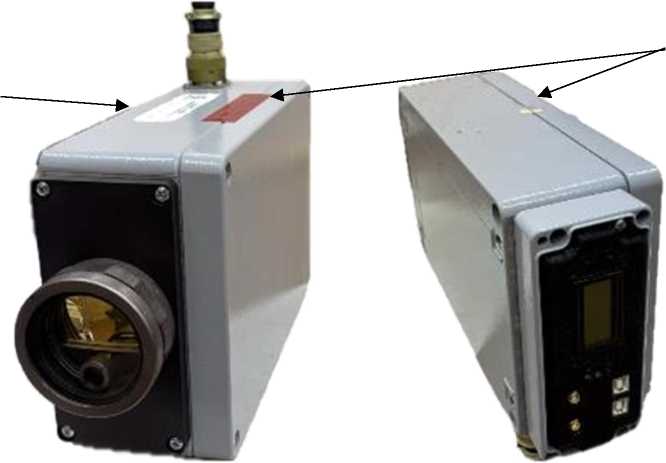

Общий вид преобразователей и место нанесения заводского номера представлены на рисунке 1. Пломбирование преобразователей осуществляется с помощью пломб-наклеек, устанавливаемых в двух местах на стыке частей корпуса. Место нанесения пломб-наклеек представлено на рисунке 1.
Место нанесения заводского номера
Место нанесения пломб-наклеек
Рисунок 1 - Общий вид преобразователей, место нанесения заводского номера и места нанесения пломб-наклеек
Программное обеспечение
Для работы преобразователей используется внутреннее программное обеспечение (далее - ПО). ПО предназначено для обработки сигналов и результатов измерений, а также отображения и изменения параметров преобразователей.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные признаки (данные) ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки (данные) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
64M1 |
|
Номер версии (идентификационный номер) ПО |
007 |
|
Цифровой идентификатор ПО |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых скоростей1), м/с |
от 0,03 до 20,0 |
|
Пределы допускаемой погрешности измерений скорости1): - в поддиапазоне от 0,03 до 0,2 м/с включ., м/с; - в поддиапазоне св. 0,2 до 20,0 м/с, %; |
±0,0002 ±0,06; ±0,1 |
|
Диапазон измеряемой длины, м |
от 5 до 99 999 |
|
Пределы допускаемой относительной погрешности измерений длины1), % |
±0,06; ±0,1 |
|
1) В зависимости от модификации преобразователя, фактическое значение указано в паспорте | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
88,5 172,5 339,0 |
|
Масса, кг, не более |
5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +20 до +30 75 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 19,2 до 28,8 |
Знак утверждения типа
наносится на титульный лист паспорта средства измерения типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь скорости и длины лазерный |
ЛИС-42 |
1 шт. |
|
Жгут для входного контроля |
СИКТ.685669.006 |
1 шт. |
|
Блок индикатора |
СИКТ.426449.044 |
1 шт. |
|
Розетка СНЦ-23-19/22Р-6-в (по запросу) |
ГЕО.364.241 ТУ |
1 шт. |
|
Руководство по эксплуатации |
СИКТ.402139.008 РЭ |
1 экз. |
|
Паспорт |
СИКТ.402139.008 ПС |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2.5 «Использование ЛИС-42» документа СИКТ.402139.008 РЭ
«Преобразователь скорости и длины лазерный ЛИС-42. Руководство по эксплуатации».
Нормативные документы
«Стенд измерения скорости и длины (пройденного пути) КСД-2. Локальная поверочная схема», утвержденная УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева»;
СИКТ.402139.008 ТУ «Преобразователь скорости и длины лазерный ЛИС-42.
Технические условия».
