Калориметры дифференциальные сканирующие ДСК-500
| Номер в ГРСИ РФ: | 97345-25 |
|---|---|
| Категория: | Калориметры |
| Производитель / заявитель: | ООО «СПЕЦПРИБОР», г. Самара |
Калориметры дифференциальные сканирующие ДСК-500 предназначены для измерений термодинамических характеристик веществ и материалов (температуры и удельной теплоты фазовых переходов).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97345-25 | |||||||||
| Действует | по 26.12.2030 | |||||||||
| Наименование | Калориметры дифференциальные сканирующие | |||||||||
| Модель | ДСК-500 | |||||||||
| Приказы |
№2885 от
26.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 68efab7f-4041-8103-dc6d-a08d46fb9b74 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «СПЕЦПРИБОР», РОССИЯ, 443082, г. Самара, ул. Клиническая, д. 210-212, корп. Б, оф. 2
Поверка
| Методика поверки / информация о поверке |
МП 29-221-2025 Государственная система обеспечения единства измерений. Калориметры дифференциальные сканирующие ДСК-500. Методика поверки
(с 26.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97345-25: Описание типа
2025-97345-25.pdf
|
Скачать | 195.1 КБ | |
|
97345-25: Методика поверки
МП 29-221-2025
2025-mp97345-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Калориметры дифференциальные сканирующие ДСК-500 предназначены для измерений термодинамических характеристик веществ и материалов (температуры и удельной теплоты фазовых переходов).
Описание
Принцип действия калориметров дифференциальных сканирующих ДСК-500 (далее - калориметры) основан на измерении разности тепловых потоков, подведенных к тиглю с испытуемым образцом и эталонному тиглю, которая измеряется как функция температуры и/или времени в процессе воздействия на испытуемый и эталонный образцы управляемой температурной программы в установленной атмосфере и при использовании симметричной измерительной системы.
Сигнал разности тепловых потоков после усиления поступает в аналого-цифровой преобразователь и выводится на компьютер для построения ДСК-кривой в координатах «тепловой поток - время» или «тепловой поток - температура». Датчик представляет собой диск из специального сплава, на котором размещаются измеряемая ячейка и ячейка сравнения. Измерение температуры осуществляется термопарой.
Принцип измерений температуры фазовых и структурных превращений основан на определении на кривой «тепловой поток - температура» точки начала отклонения от монотонности, определяемой пересечением экстраполяции низкотемпературной ветви пика кривой с базовой линией. Интеграл от разности тепловых потоков по температуре в пересчете на единицу массы дает удельную теплоту фазового или структурного превращения.
Калориметры представляют собой настольные лабораторные приборы, состоящие из печи и электронного блока измерения и регулирования.
В калориметрах используется воздушное охлаждение печи. Рабочий диапазон может быть расширен в область низких температур при использовании охлаждения жидким азотом.
В процессе измерений на дисплей персонального компьютера выводятся в режиме реального времени значения теплового потока (мВт) - (ось Y) как функция температуры (Т, °С), либо времени (t, мин или с - (ось Х). По завершении опыта с помощью специального раздела ПО вычисляются искомые температура фазового или структурного превращения (Т, °С), удельная теплота фазового или структурного превращения (АН, Дж/г) или интегральная теплота (AQ, Дж).
В калориметрах предусмотрена возможность подключения системы контроля атмосферы, позволяющей производить подачу двух различных газов в калориметрическую ячейку/пространство печи, окружающее тигли с образцом, с возможностью автоматического переключения и контроля расхода газов в процессе эксперимента.
Заводской номер калориметров наносится на маркировочные таблички (шильдики), закрепленные на тыльной поверхности корпуса травлением, гравированием или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра калориметра, возможность прочтения и сохранность номера в процессе эксплуатации. Заводской номер имеет цифровой формат. Конструкцией калориметров не предусмотрена возможность нанесения знака поверки и знака утверждения типа, знак поверки наносится на свидетельство о поверке.

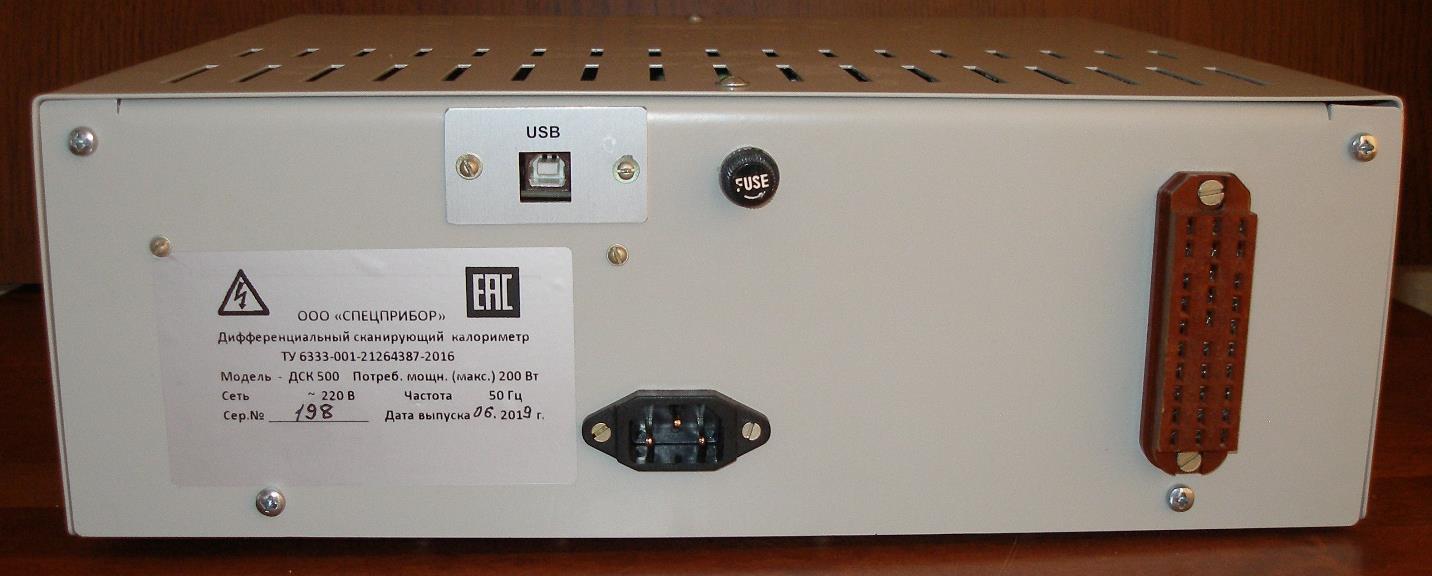

Корпус калориметров металлический, окрашиваемый в цвета, которые определяет изготовитель. Общий вид калориметров представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2. Пломбирование калориметров не предусмотрено.
Рисунок 1 - Общий вид калориметров

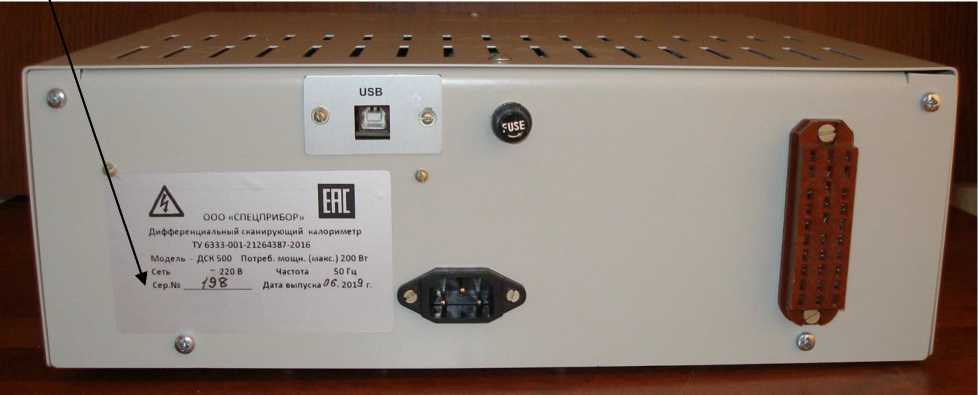

Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Калориметры функционируют под управлением программного обеспечения DSC Tool (далее - ПО), устанавливаемого на персональный компьютер, соединяемый с электронным блоком управления и измерения через интерфейс USB. ПО позволяет осуществлять градуировку калориметра, задание параметров эксперимента, регистрацию, обработку и сохранение результатов, а также их вывод на печать.
ПО калориметров идентифицируется через пункт меню «о программе».
ПО калориметров состоит из встроенной метрологически значимой части (встроенный в корпус и защищённый от записи микроконтроллер) и внешней части под управлением операционной системы персонального компьютера. Нормирование метрологических характеристик проведено с учётом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DSC Tool |
|
Номер версии (идентификационный номер) ПО |
5.х.х.ххх* |
|
Цифровой идентификатор ПО |
- |
|
* x относится к метрологически незначимой части и может принимать значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры фазовых переходов*, °С - с воздушным охлаждением - с охлаждением жидким азотом |
от +25 до +480 от -100 до +480 |
|
Пределы допускаемой абсолютной погрешности измерений температуры фазовых переходов в поддиапазонах измерений, °С: - от -100 °С до +400 °С включ. - св. +400 °С до +480 °С |
±2 ±3 |
|
Диапазон измерений удельной теплоты фазовых переходов*, кДж/кг |
от 10 до 500 |
|
Пределы допускаемой относительной погрешности измерений удельной теплоты фазовых переходов, % |
±5 |
|
*Диапазоны измерений находятся в пределах, установленных в таблице 2, определяются комплектацией конкретного калориметра (тип печи и системы охлаждения) и приводятся в паспорте. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний температуры фазовых переходов, °С - с воздушным охлаждением - с охлаждением жидким азотом |
от +25 до +500 от -120 до +500 |
|
Диапазон скорости нагрева образца, °С/мин |
от 0,1 до 50 |
|
Время охлаждения до 100 °С при использовании воздушного охлаждения (нерегулируемое), мин, не более |
8 |
|
Параметры электрического питания: - напряжение питания, В - частота напряжения питания, Гц |
от 198 до 242 от 49 до 51 |
|
Масса, кг, не более |
14 |
|
Габаритные размеры основного блока, мм, не более: - глубина - ширина - высота |
360 360 130 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающей среды, % |
от +15 до +25 от 20 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Калориметр дифференциальный сканирующий |
ДСК-500 |
1 шт. |
|
Компьютер с установленным ПО |
- |
1шт. |
|
Руководство по эксплуатации |
ДСК-500РЭ |
1 экз. |
|
Паспорт |
ДСК-500ПС |
1 экз. |
|
Калибровочные образцы (индий, олово, цинк) |
- |
1 уп. |
|
Алюминиевые чашки с крышками для образцов |
- |
200 шт. |
|
Пресс для закрывания чашек с образцами |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Дополнительно по требованию заказчика могут поставляться: - расходомер для газа продувки печи с игольчатым регулятором; - блок автоматического контроля газов для продувки печи в ходе эксперимента; - система воздушного охлаждения; - система охлаждения жидким азотом. | ||
Сведения о методах измерений
приведены в разделе «Принцип действия и устройство прибора» документа ДСК-500РЭ «Калориметр дифференциальный сканирующий ДСК-500. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 28.12.2024 № 3155 «Об утверждении Государственной поверочной схемы для средств измерений удельной теплоемкости твердых тел в диапазоне температуры от 2 до 1800 К и удельной энтальпии твердых тел в диапазоне температуры от 260 до 1800 К»;
Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
