Осциллографы цифровые запоминающие VESNA OM
| Номер в ГРСИ РФ: | 97363-25 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
Осциллографы цифровые запоминающие VESNA OM (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97363-25 | |||||||||
| Действует | по 29.12.2030 | |||||||||
| Наименование | Осциллографы цифровые запоминающие | |||||||||
| Модель | VESNA OM | |||||||||
| Модификации |
OMV1-402 OMV1-402A OMS3-402 OMS3-403 OMS3-405 |
|||||||||
| Приказы |
№2888 от
29.12.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | f118565f-c3ec-6061-1964-57f38fd94cf2 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Dalian AMN Technology Co., Ltd., КИТАЙ, Room 816, Free Trade Building, Dalian Bonded Zone, Dalian, Liaoning Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1653-441-2025 Государственная система обеспечения единства измерений. Осциллографы цифровые VESNA OM. Методика поверки
(с 29.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
97363-25: Описание типа
2025-97363-25.pdf
|
Скачать | 215.6 КБ | |
|
97363-25: Методика поверки
РТ-МП-1653-441-2025
2025-mp97363-25.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Осциллографы цифровые запоминающие VESNA OM (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Описание
К настоящему типу средств измерений относятся осциллографы в следующих исполнениях:
- VESNA OMV: модификации OMV1-402; OMV1-402A;
- VESNA OMS: модификации OMS3-402; OMS3-403; OMS3-405.
Исполнения отличаются друг от друга конструктивно. Модификации отличаются друг от друга полосой пропускания измерительных каналов.
Конструктивно осциллографы выполнены в виде портативного лабораторного прибора, работающего под управлением встроенного программного обеспечения «VESNA OM firmware» для модификаций OMS3-402; OMS3-403; OMS3-405; для модификаций OMV1-402; OMV1-402A, устанавливается на внешний компьютер. На передней панели осциллографов расположены разъемы измерительных каналов. На задней панели осциллографов расположены: разъем для подключения питания, интерфейс USB (модификации OMV1-402; OMV1-402A); интерфейсы USB, HDMI, LAN (модификации OMS3-402; OMS3-403; OMS3-405). Питание осциллографов осуществляется от адаптера питания из комплекта поставки.
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании АЦП входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и выводе результатов измерений на экран внешнего персонального компьютера (ПК). Управление осциллографами осуществляется по интерфейсу USB от внешнего ПК.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, в формате цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр средства измерений, наносится на нижнюю панель осциллографа на маркировочной табличке типографским способом.
Общий вид осциллографов представлен на рисунках 1-6. Корпус осциллографов выполнен из ударопрочного пластика, цвет которого может изменяться в зависимости от партии или заказа.

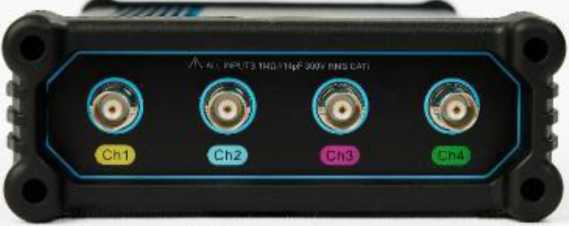

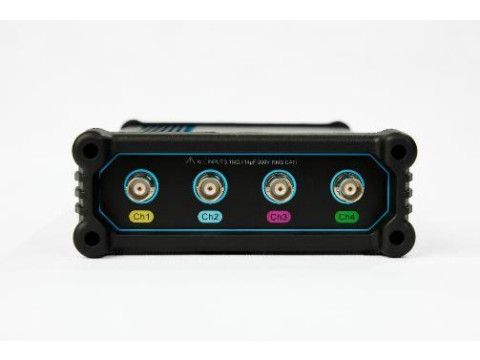

Рисунок 1 - Общий вид модификаций OMV1-402; OMV1-402A

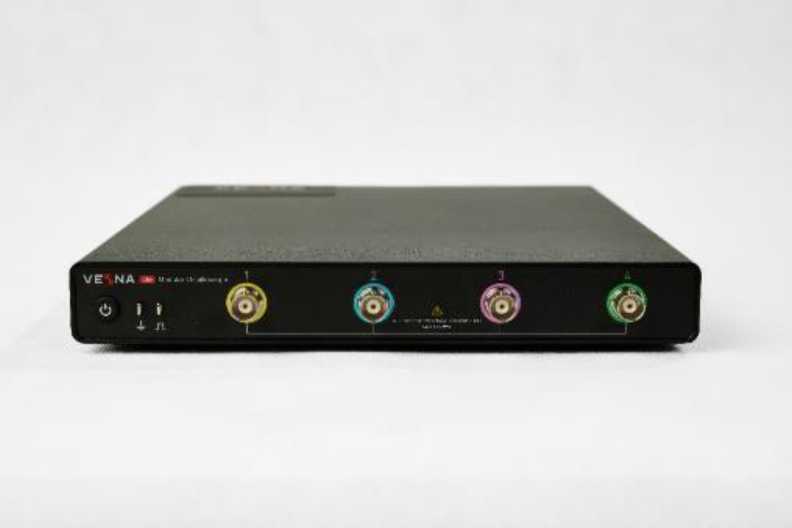

Рисунок 2 - Общий вид модификаций OMS3-402; OMS3-403; OMS3-405

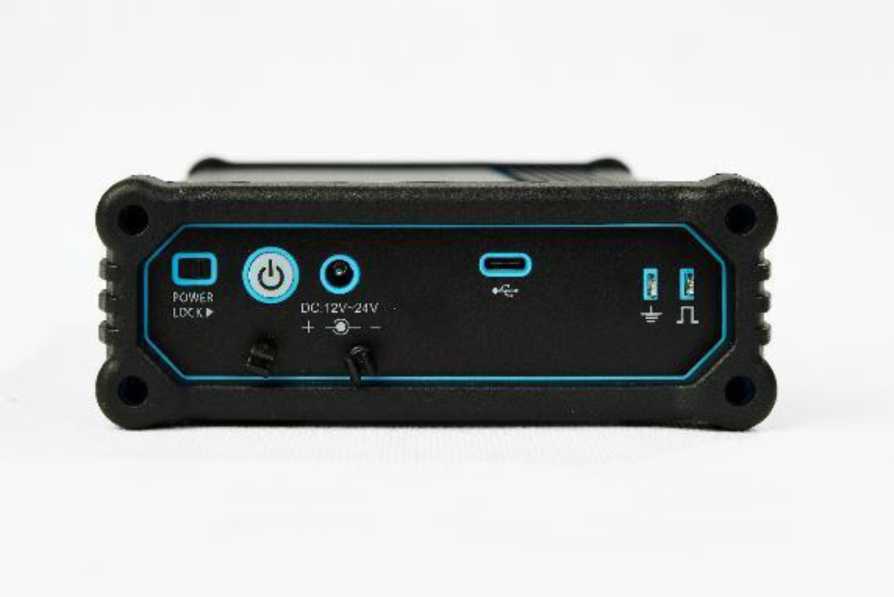

Рисунок 3 - Вид задней панели модификаций OMV1-402; OMV1-402A

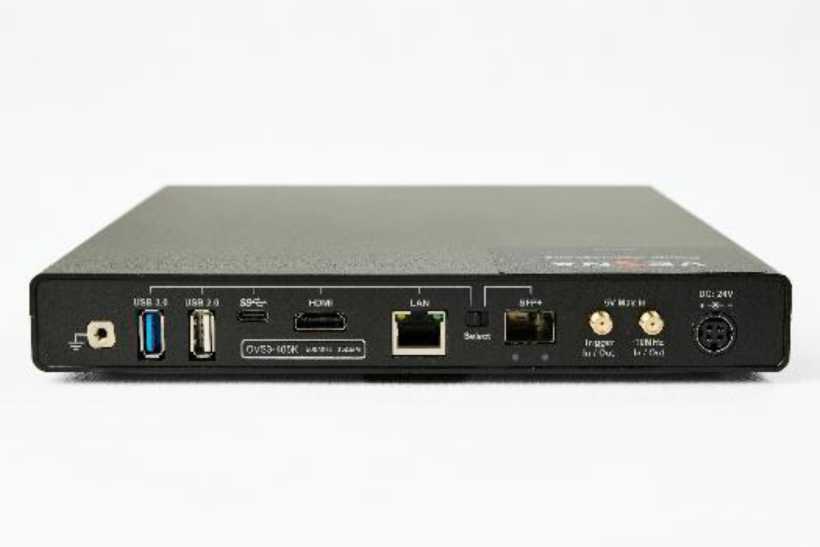

Рисунок 4 - Вид задней панели модификаций OMS3-402; OMS3-403; OMS3-405

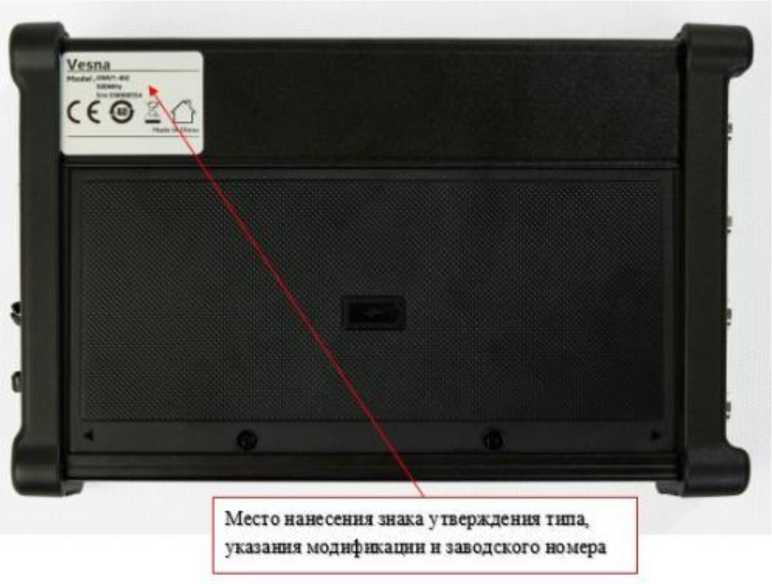

Рисунок 5 - Вид нижней панели модификаций OMV1-402; OMV1-402A

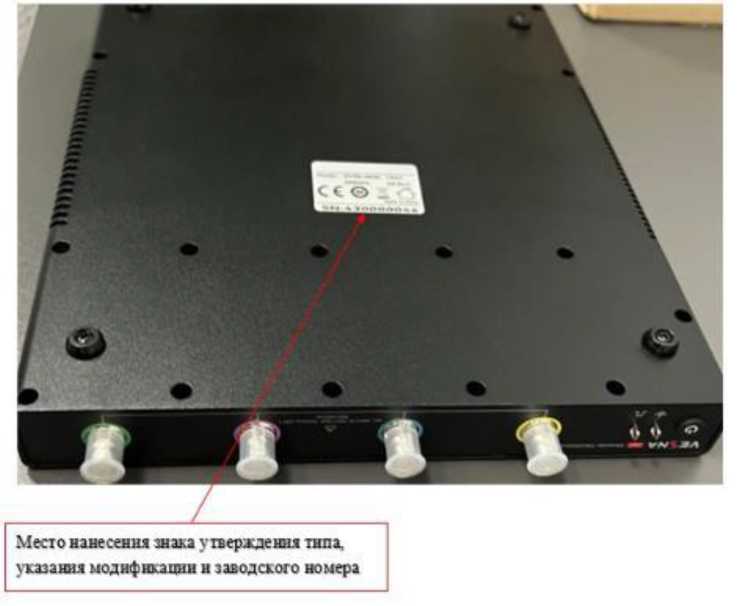

Рисунок 6 - Вид нижней панели модификаций OMS3-402; OMS3-403; OMS3-405
Программное обеспечение
Программное обеспечение «VESNA OM firmware» предназначено для управления режимами работы, задания режимов отображения формы исследуемого сигнала, выбора встроенных измерительных и вспомогательных функций. Для модификаций OMV1-402; OMV1-402A, устанавливается на внешний компьютер и служит для дистанционного управления работой осциллографов Модификация OMV1-402A имеет дополнительную опцию ПО для автомобильной диагностики. Программное обеспечение предназначено только для работы с осциллографами и не может быть использовано отдельно от их измерительно-вычислительной платформы.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VESNA OM firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | ||||
|
OMV1- 402 |
OMV1-402A |
OMS3-402 |
OMS3-403 |
OMS3-405 | |
|
Входное сопротивление, Ом |
1-106 |
1-106/ 50 | |||
|
Полоса пропускания, МГц |
от 0 до 200 |
от 0 до 250 |
от 0 до 350 |
от 0 до 500 | |
|
Время нарастания переходной характеристики, нс, не более |
1,8 |
1,4 |
1 |
0,7 | |
|
Диапазон значений коэффициента отклонения (Ко), В/дел |
от 5-10’3 до 10 |
от 1 •10-3 до 10 (1 МОм) от 1 •10-3 до 1 (50 Ом) | |||
|
Пределы допускаемой относительной погрешности измерений импульсного напряжения, % |
±2 | ||||
|
Диапазон установки значений коэффициента развертки (Кр), с/дел |
от 2-10’9 до 1-103 |
от 2 •Ю-10 до 1-103 | |||
|
Пределы допускаемой относительной погрешности измерений временных интервалов, % |
±0,002 | ||||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение для модификации |
|
Количество каналов |
4 |
|
Масса, кг, не более исполнение VESNA OMV исполнение VESNA OMS |
0,64 1,9 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более исполнение VESNA OMV исполнение VESNA OMS |
140x215x52 225x30x264 |
|
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха при температуре 30 °С, % |
от +20 до +30 от 30 до 80 |
Знак утверждения типа
наносится на нижнюю панель осциллографов в соответствии с рисунками 5 - 6 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой запоминающий |
VESNA OM (модификация по заказу) |
1 шт. |
|
Программное обеспечение |
VESNA OM firmware |
1 шт.* |
|
Адаптер питания |
- |
1 шт. |
|
Руководство по эксплуатации |
VESNA OMS3 РЭ, VESNA OMV1 РЭ** |
1 экз. |
|
Пассивный BNC-пробник |
- |
2 или 4 шт.*** |
|
Кабель ВМС-«банан» |
- |
2 шт.*** |
|
Зажимы типа «крокодил» |
- |
2 шт.*** |
|
Гибкая игла |
- |
2 шт.**** |
|
Кейс |
- |
По запросу. |
|
* - для модификации VESNA OMS ПО встроенное, для модификации VESNA OMV поставляется в комплекте * *- в соответствии с модификацией * **- для модификации OMS-4 шт., для модификации OMV-2 шт. * ***- для модификации OMV1-402A | ||
Сведения о методах измерений
приведены в главе 2 «Краткое руководство пользователя осциллографа» руководства по эксплуатации VESNA OMV1 РЭ; в главе 2 «Краткое руководство пользователя осциллографа» руководства по эксплуатации VESNA OMS3 РЭ.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Осциллографы цифровые запоминающие VESNA OM. Стандарт предприятия
