Комплекс антенно-коллиматорный АКК 1-18
| Номер в ГРСИ РФ: | 97378-26 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | АО «НИИП им. В.В. Тихомирова», РОССИЯ, 140180, Московская область, г. Жуковский |
Комплекс антенно-коллиматорный АКК 1-18 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенных устройств (далее - АУ).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97378-26 | ||||||
| Наименование | Комплекс антенно-коллиматорный | ||||||
| Модель | АКК 1-18 | ||||||
| Приказы |
№26 от
13.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | baeca6d0-8c4e-5ab2-baf7-a0893f881410 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «НИИП им. В.В. Тихомирова», РОССИЯ, 140180, Московская область, г. Жуковский, Гагарина ул., д. 3
Поверка
| Методика поверки / информация о поверке |
МП 134-24-03 Государственная система обеспечения единства измерений Комплекс антенно-коллиматорный АКК 1-18 Методика поверки
(с 13.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97378-26: Описание типа
2026-97378-26.pdf
|
Скачать | 547.2 КБ | |
|
97378-26: Методика поверки
МП 134-24-03
2026-mp97378-26.pdf
|
Скачать | 5.9 MБ |
Описание типа
Назначение
Комплекс антенно-коллиматорный АКК 1-18 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенных устройств (далее - АУ).
Описание
Принцип действия комплекса основан на измерении зависимостей коэффициента передачи от частоты и углов ориентации испытываемой антенны. Радиоколлиматор в ограниченной зоне обеспечивает условия распространения электромагнитного поля, соответствующие расположению испытываемой антенны в «дальней зоне». Зеркало радиоколлиматора (рефлектор) представляет собой вырезку параболоида, которая, совместно с установленным в её фокусе облучателем радиоколлиматора, создаёт в рабочей зоне электромагнитное поле с равномерными амплитудным и фазовым распределениями. Рабочая зона представляет собой цилиндр, образующая которого перпендикулярна фокальной плоскости зеркала радиоколлиматора и совпадает с плоскостью фазового фронта создаваемого электромагнитного поля. Испытываемая антенна устанавливается в рабочей зоне на опорноповоротное устройство антенн и подключается к измерительному порту анализатора цепей векторного, другой порт которого подключён к входу облучателя радиоколлиматора. Радиоколлиматор, являющийся электродинамически взаимной системой, обеспечивает измерения радиотехнических характеристик остронаправленных антенн в режимах излучения и приёма.
Функционально и конструктивно комплекс состоит из следующих элементов:
- опорно-поворотного устройства антенн РЛТГ.411722.001 (далее - ОПУА), предназначенного для установки и вращения испытываемой антенны по углам азимута, элевации, поляризации, а также перемещения по слайдеру;
- блока управления позиционером RL-CTRL-PS-4, предназначенного для управления позиционером;
- зеркала коллиматора МАК-5.01, конических облучателей F-XA1, F-XA2 и F-XA3, широкополосного облучателя F-L на основе антенны измерительной П6-23А, вставки на раскрыв широкополосного облучателя F-L-add, предназначенных для создания равномерного амплитудного и фазового распределений электромагнитного поля в рабочей зоне комплекса;
- позиционера облучателей коллиматора НЦ 97.03.000 с контроллером, предназначенного для смены облучателей и изменения их поляризации;
- безэховой камеры (далее - БЭК), покрытой радиопоглощающим материалом и предназначенной для поглощения электромагнитных волн для имитации условия свободного пространства;
- устройства поглощения и рассеяния электромагнитного излучения (далее - УПРЭИ) ФМ.2990.03.90 СБ, предназначенного для поглощения основной мощности излучения АУ в режиме работы «Передача» (ПРД), входящего в состав БЭК;
- анализатора цепей векторного E8362B (далее - ВАЦ), предназначенного для измерений коэффициента передачи в заданных режимах работы комплекса;
- анализатора спектра ВЧ и СВЧ диапазонов E4407B, анализатора сигналов N9030A, предназначенных для анализа спектральных характеристик сигналов в различных частотных диапазонах;
- рабочего эталона для поверки измерительных антенн П1-139/3, предназначенного для калибровки измерительного канала комплекса при измерениях коэффициентов усиления антенн;
- антенны рупорной измерительной широкополосной П6-123, измерительной рупорной реконфигурируемой антенны П6-140-2, антенны рупорной измерительной широкополосной П6-23М, предназначенных для измерения диаграмм направленности, коэффициентов усиления АУ и эквивалентной изотропно излучаемой мощности;
- рабочего места оператора, состоящего из двух персональных компьютеров DELL D11S D11S004, мониторов BenQ FP93G, сетевого переключателя D-Link DES-1005D, программного обеспечения (далее - ПО) расчета и отображения результатов измерений StendBek, предназначенного для управления процессом измерения, визуального наблюдения и сохранения данных;
- основной (стационарной) и вспомогательной (мобильной) системы жидкостного охлаждения (далее - СЖО), предназначенных для охлаждения тестируемых АС.
Заводской № 001, идентифицирующий данный комплекс, указывается на самоклеящейся этикетке, размещённой на основании ОПУА в формате цифрового обозначения.
Внешний вид составных частей комплекса приведен на рисунках 1 - 8. Место размещения знака утверждения типа, заводского номера и место нанесения знака поверки приведены на рисунке 9.
Схема пломбировки от несанкционированного доступа, приведена на рисунке 10.

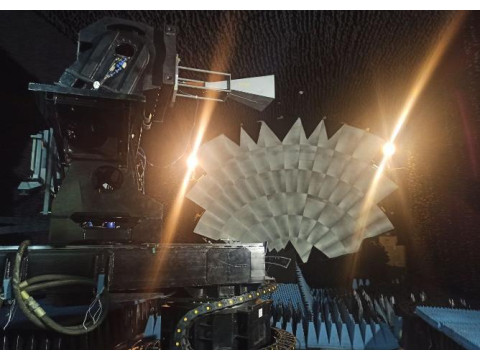

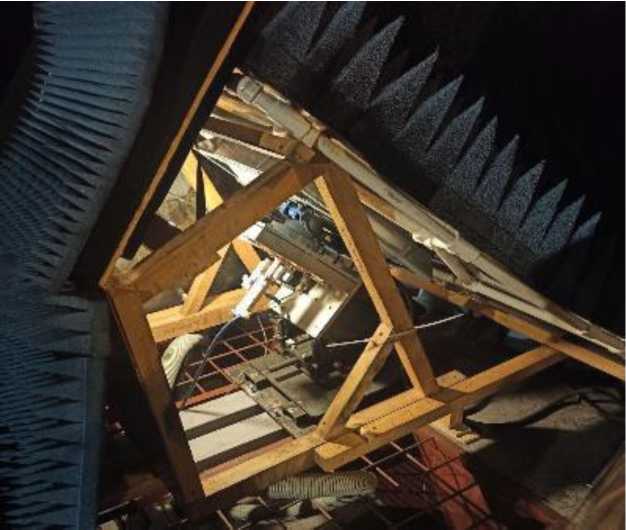

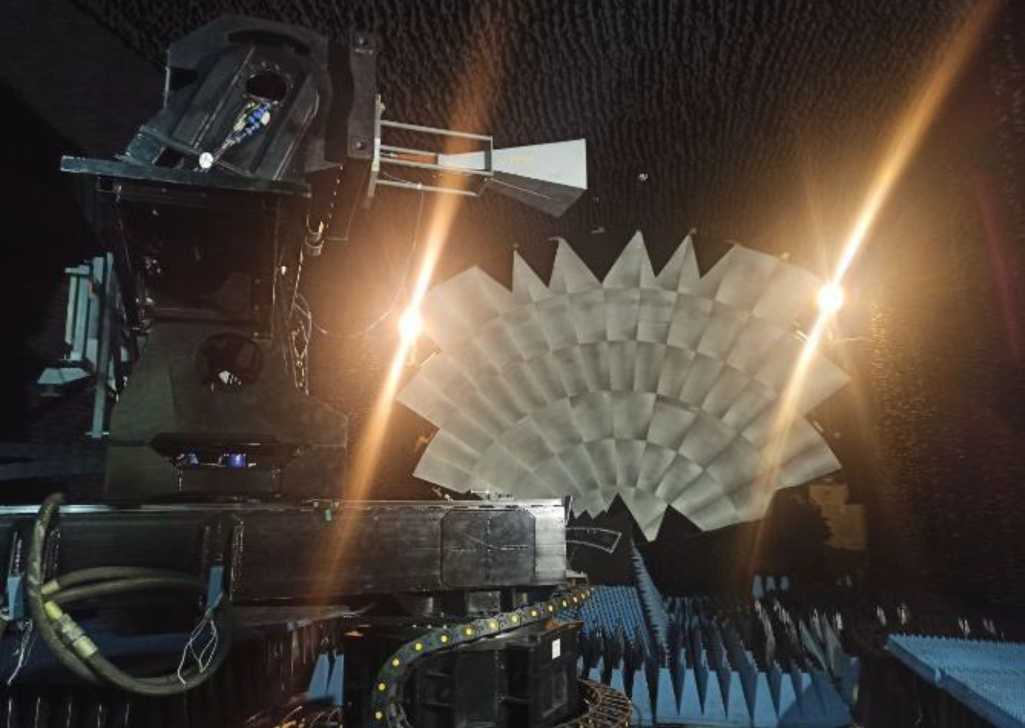

Рисунок 1 - Общий вид ОПУА и зеркала (рефлектора) коллиматора
Рисунок 2 - Вид позиционера облучателей коллиматора НЦ 97.03.000

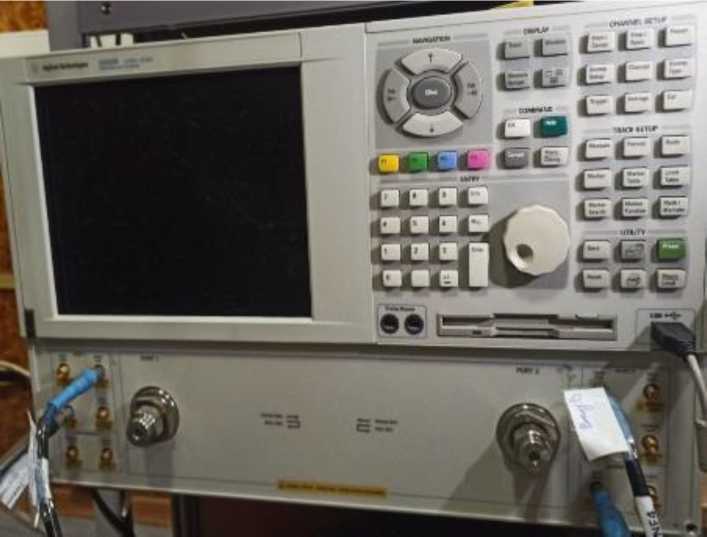

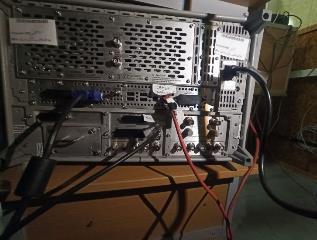

Рисунок 3 - Вид анализатора цепей векторного E8362B

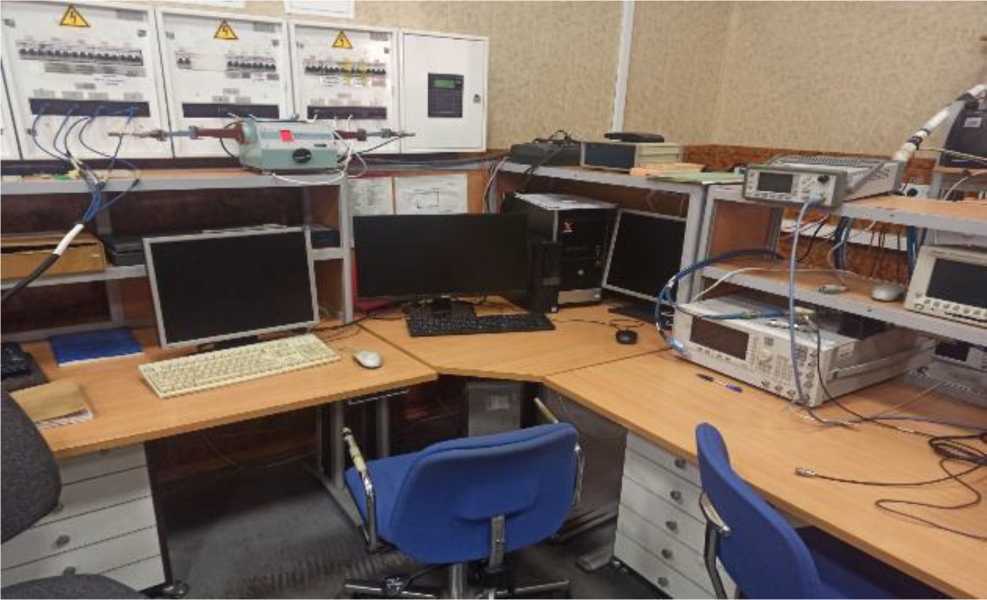

Рисунок 4 - Внешний вид рабочего места оператора

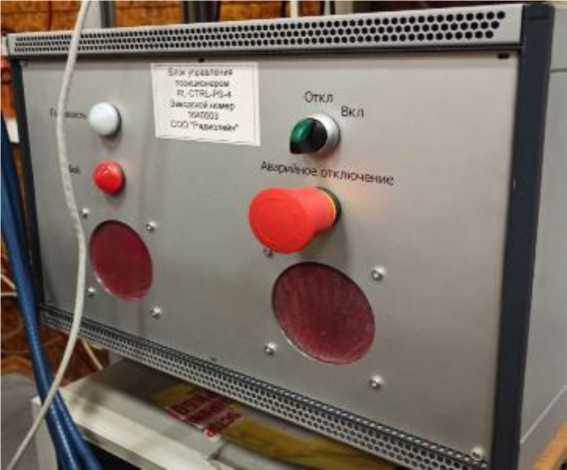

Рисунок 5 - Внешний вид блока управления ОПУА RL-CTRL-PS-4

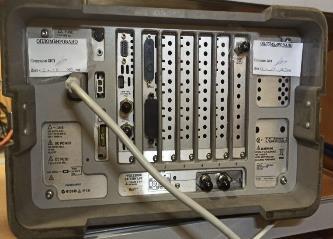

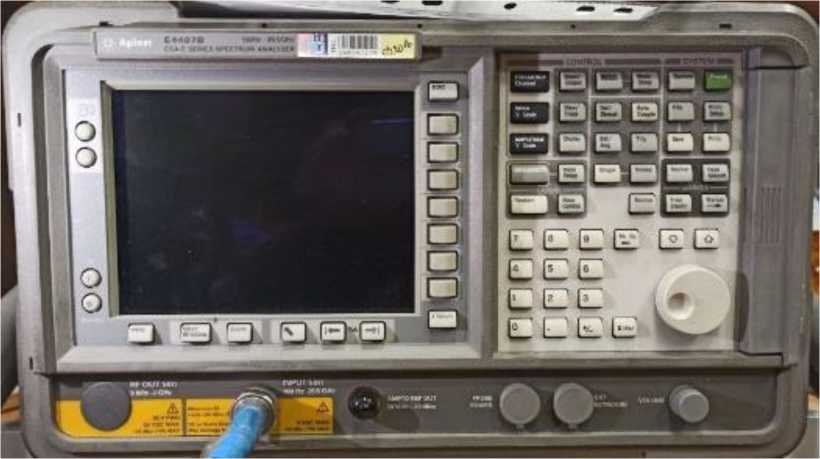

Рисунок 6 - Вид анализатора спектра ВЧ и СВЧ диапазонов Е4407В

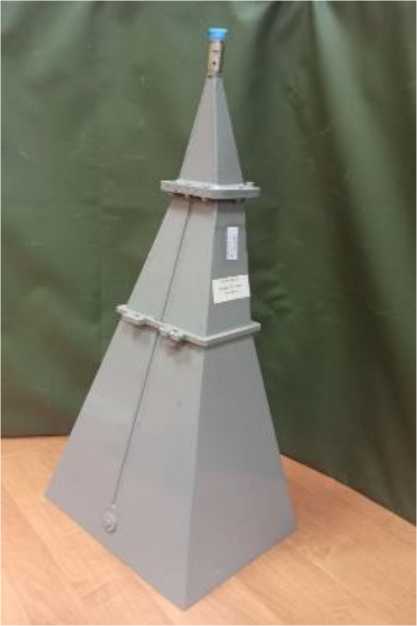

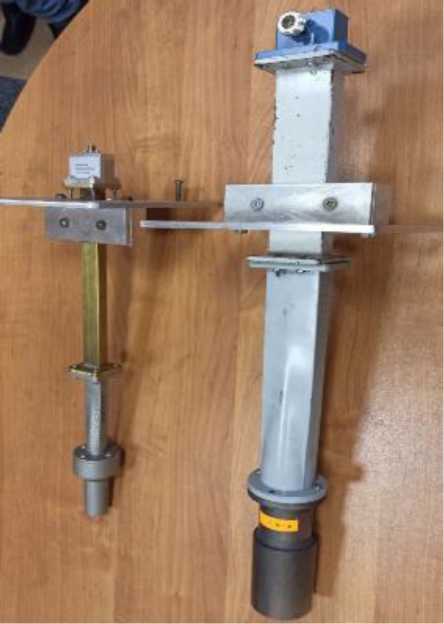

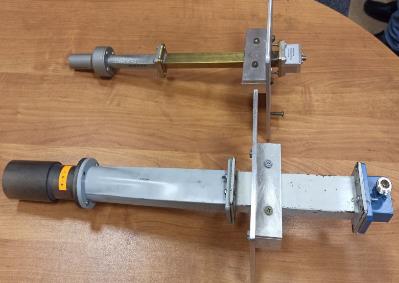

Рисунок 7 - Общий вид антенны измерительной П6-23М (слева) и конических облучателей F-XA1 и F-XA2 (справа)

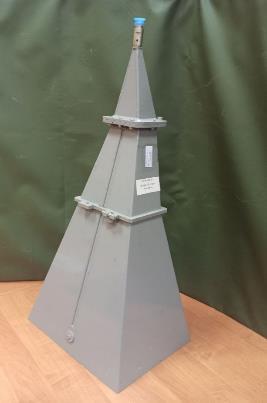

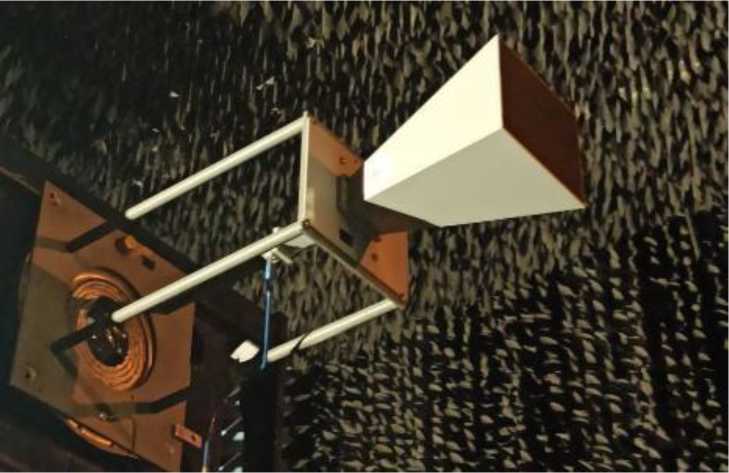

Рисунок 8 - Вид антенны измерительной П1-139/3 на ОПУА

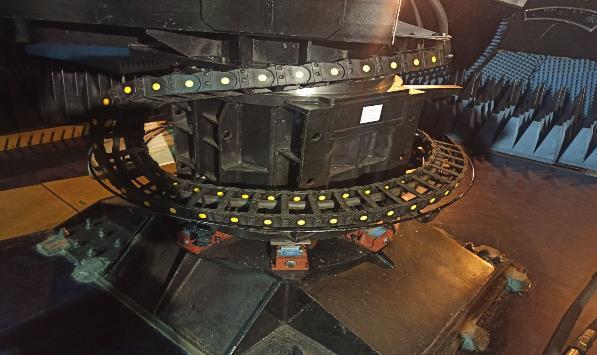

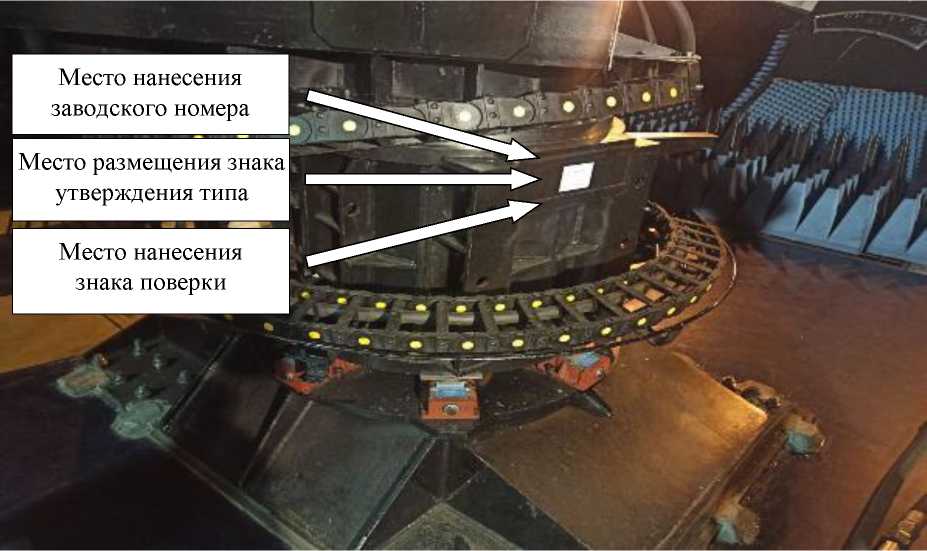

Рисунок 9 - Основание ОПУА с указанием места размещения знака утверждения типа, знака поверки и заводского номера

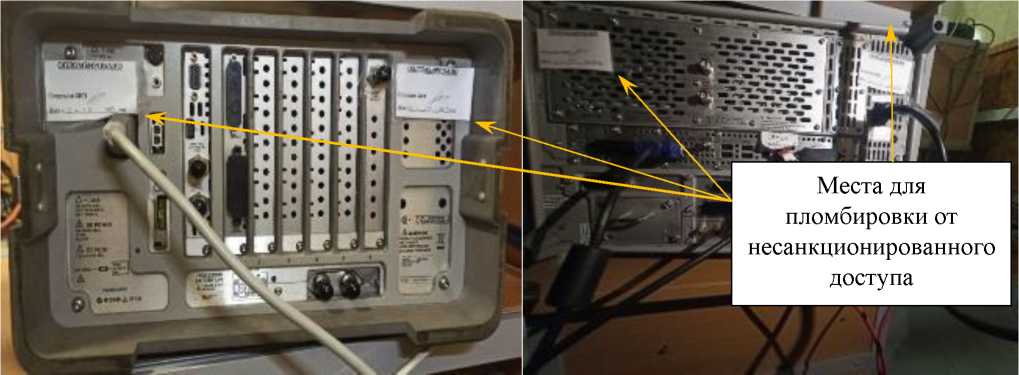

Рисунок 10 - Места для пломбировки от несанкционированного доступа
Программное обеспечение
ПО комплекса осуществляет:
- управление элементами комплекса и процессом измерений;
- обработку результатов измерений и получение значений радиотехнических характеристик антенных устройств и систем;
- представление результатов измерений радиотехнических характеристик антенных устройств и систем в виде соответствующих графиков и диаграмм;
- хранение и каталогизацию результатов измерений радиотехнических характеристик антенных устройств и систем.
ПО комплекса работает под управлением операционной системы Windows 10.
Метрологически значимая часть ПО комплекса представляет собой специализированное ПО «StendBek».
Специализированное ПО «StendBek» предназначено для автоматизации работы комплекса, ручного управления положением осей вращения и перемещения, настройки параметров работы ВАЦ, задания плана измерений и для запуска измерений, обработки результатов измерений, их визуализации, каталогизации и хранения.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
StendBek |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 2.1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Диапазон рабочих частот, ГГ ц |
от 1,0 до 3,0 |
от 6,5 до 18,0 | |
|
Диапазоны рабочих частот для облучателей, ГГц: - облучатель F-L, а именно антенна П6-23А с вставкой на раскрыв F-L-add - облучатель F-XA1 - облучатель F-XA2 - облучатель F-XA3 |
от 1,0 до 3,0 от 6,5 до 8,2 от 8,2 до 12,5 от 12,5 до 18,0 | ||
|
Неравномерность амплитудного (А) и фазового (Ф) распределений, относительный уровень кроссполяризационной составляющей электромагнитного поля (К) в пределах рабочей зоны, не более | |||
|
Диапазон частот, ГГ ц |
А, дБ |
Ф, ° |
К, дБ |
|
для рабочей зоны с диаметром 0,6 м | |||
|
от 1,0 до 3,0 (облучатель F-L, а именно антенна П6-23А с вставкой на раскрыв F-L-add) |
±0,6 |
±6 |
-20 |
|
от 6,5 до 8,2 (облучатель F-XA1) |
-25 | ||
|
от 8,2 до 12,4 (облучатель F-XA2) |
-20 | ||
|
от 12,4 до 18,0 (облучатель F-XA3) |
-25 | ||
|
для рабочей зоны с диаметром 1,2 м | |||
|
от 1,0 до 3,0 (облучатель F-L, а именно антенна П6-23А с вставкой на раскрыв F-L-add) |
±0,7 |
±10 |
-15 |
Продолжение таблицы 2.1
|
Диапазон частот, ГГ ц |
А, дБ |
Ф, ° |
К, дБ |
|
от 6,5 до 8,2 (облучатель F-XA1) |
±0,8 |
±9 |
-20 |
|
от 8,2 до 12,4 (облучатель F-XA2) |
-15 | ||
|
от 12,4 до 18,0 (облучатель F-XA3) |
-20 | ||
|
для рабочей зоны с диаметром 1,8 м | |||
|
от 1,0 до 3,0 (облучатель F-L, а именно антенна П6-23А с вставкой на раскрыв F-L-add) |
±0,9 |
±11 |
-15 |
|
от 6,5 до 8,2 (облучатель F-XA1) |
±1,0 |
-20 | |
|
от 8,2 до 12,4 (облучатель F-XA2) |
-15 | ||
|
от 12,4 до 18,0 (облучатель F-XA3) |
-20 | ||
|
Значения погрешности (при доверительной вероятности 0,95) измерений коэффициента усиления КУ 1), дБ | |||
|
при КСВН не более 1,2 |
±2,2 |
±1,3 | |
|
при КСВН не более 1,5 | |||
|
при КСВН не более 2,0 |
±1,4 | ||
|
Примечание: 1) - при КСВН не более 1,5 и уровне ортогональной составляющей поляризации поля излучения не более -20 дБ. | |||
Таблица 2.2 - Доверительные границы погрешности (при доверительной вероятности 0,95) измерений уровней амплитудных диаграмм направленности (АДН) и фазовых диаграмм направленности (ФДН) в диапазоне частот от 1,0 до 2,0 ГГц (антенна-облучатель F-L (П6-23А))
|
Доверительные границы погрешности (при доверительной вероятности 0,95) измерений | ||||||||
|
для рабочей зоны диаметром 0,6 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 20° |
от 20° до 40° |
от 40° до 60° |
от 60° | ||||
|
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° | |
|
-5 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-10 |
±1,3 |
±9,2 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-15 |
±2,2 |
±16,1 |
±1,4 |
±9,9 |
±0,8 |
±5,5 |
±0,6 |
±4,1 |
|
-20 |
±3,4 |
±25,6 |
±2,2 |
±16,1 |
±1,1 |
±7,7 |
±0,8 |
±5,5 |
|
-25 |
- |
- |
±3,4 |
±25,6 |
±1,7 |
±12,2 |
±1,2 |
±8,4 |
|
-30 |
- |
- |
- |
- |
±2,7 |
±20,0 |
±1,8 |
±13,0 |
|
-35 |
- |
- |
- |
- |
±4,2 |
±31,9 |
±2,8 |
±20,8 |
|
-40 |
- |
- |
- |
- |
- |
- |
±4,2 |
±31,9 |
|
-45 |
- |
- |
- |
- |
- |
- |
- |
- |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
для рабочей зоны диаметром 1,2 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 30° |
от 30° до 45° |
от 45° до 60° |
от 60° | ||||
|
-5 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
±0,2 |
±1,3 |
±0,2 |
1,3 |
Продолжение таблицы 2.2
|
Доверительные границы погрешности (при доверительной вероятности 0,95) измерений | ||||||||
|
для рабочей зоны диаметром 1,2 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 30° |
от 30° до 45° |
от 45° до 60° |
от 60° | ||||
|
-10 |
±1,3 |
±9,2 |
±0,9 |
±6,2 |
±0,4 |
±2,7 |
±0,4 |
±2,7 |
|
-15 |
±2,2 |
±16,1 |
±1,5 |
±10,7 |
±0,7 |
±4,8 |
±0,6 |
±4,1 |
|
-20 |
±3,4 |
±25,6 |
±2,4 |
±17,7 |
±0,9 |
±6,2 |
±0,8 |
±5,5 |
|
-25 |
- |
- |
±3,7 |
±28 |
±1,5 |
±10,7 |
±1,2 |
±8,4 |
|
-30 |
- |
- |
- |
- |
±2,3 |
±16,9 |
±1,8 |
±13,0 |
|
-35 |
- |
- |
- |
- |
±3,5 |
±26,4 |
±2,8 |
±20,8 |
|
-40 |
- |
- |
- |
- |
- |
- |
±4,2 |
±31,9 |
|
-45 |
- |
- |
- |
- |
- |
- |
- |
- |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
для рабочей зоны диаметром 1,8 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 30° |
от 30° до 60° |
от 60° |
- | ||||
|
-5 |
±0,8 |
±5,5 |
±0,6 |
±4,1 |
±0,3 |
±2,0 |
- |
- |
|
-10 |
±1,3 |
±9,2 |
±1,0 |
±7,0 |
±0,5 |
±3,4 |
- |
- |
|
-15 |
±2,2 |
±16,1 |
±1,7 |
±12,2 |
±0,8 |
±5,5 |
- |
- |
|
-20 |
±3,4 |
±25,6 |
±2,6 |
±19,2 |
±1,2 |
±8,4 |
- |
- |
|
-25 |
- |
- |
±4,1 |
±31,1 |
±1,9 |
±13,7 |
- |
- |
|
-30 |
- |
- |
- |
- |
±2,9 |
±21,6 |
- |
- |
|
-35 |
- |
- |
- |
- |
±4,5 |
±34,2 |
- |
- |
|
-40 |
- |
- |
- |
- |
- |
- |
- |
- |
|
-45 |
- |
- |
- |
- |
- |
- |
- |
- |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
Примечание: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ. | ||||||||
Таблица 2.3 - Доверительные границы погрешности (при доверительной вероятности 0,95) измерений уровней АДН и ФДН в диапазоне частот от 2,0 до 3,0 ГГц (антенна-облучатель F-L (П6-23А) с вставкой на раскрыв F-L-add)___________________________________________________
|
Доверительные границы погрешности (при доверительной вероятности 0,95) измерений | ||||||||
|
для рабочей зоны диаметром 0,6 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 30° |
от 30° до 45° |
от 45° |
- | ||||
|
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° | |
|
-5 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
- |
- |
|
-10 |
±0,9 |
±6,2 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
- |
- |
|
-15 |
±1,5 |
±10,7 |
±0,9 |
±6,2 |
±0,5 |
±3,4 |
- |
- |
|
-20 |
±2,4 |
±17,7 |
±1,3 |
±9,2 |
±0,7 |
±4,8 |
- |
- |
|
-25 |
±3,7 |
±28,0 |
±2,1 |
±15,3 |
±1,0 |
±7,0 |
- |
- |
|
-30 |
- |
- |
±3,2 |
±24,0 |
±1,5 |
±10,7 |
- |
- |
|
-35 |
- |
- |
±4,9 |
±37,2 |
±2,4 |
±17,7 |
- |
- |
Продолжение таблицы 2.3
|
Доверительные границы погрешности (при доверительной вероятности 0,95) измерений | ||||||||
|
для рабочей зоны диаметром 0,6 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 30° |
от 30° до 45° |
от 45° |
- | ||||
|
-40 |
- |
- |
- |
- |
±3,6 |
±27,2 |
- |
- |
|
-45 |
- |
- |
- |
- |
- |
- |
- |
- |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
для рабочей зоны диаметром 1,2 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 30° |
от 30° до 45° |
от 45° до 60° |
от 60° | ||||
|
-5 |
±0,6 |
±4,1 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±1,1 |
±7,7 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
±0,3 |
±20,0 |
|
-15 |
±1,8 |
±13,0 |
±0,9 |
±6,2 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-20 |
±2,8 |
±20,8 |
±1,3 |
±9,2 |
±0,8 |
±5,5 |
±0,6 |
±4,1 |
|
-25 |
±4,4 |
±33,4 |
±2,1 |
±15,3 |
±1,2 |
±8,4 |
±0,8 |
±5,5 |
|
-30 |
- |
- |
±3,2 |
±24,0 |
±1,8 |
±13,0 |
±1,2 |
±8,4 |
|
-35 |
- |
- |
±4,9 |
±37,2 |
±2,8 |
±20,8 |
±1,8 |
±13,0 |
|
-40 |
- |
- |
- |
- |
±4,2 |
±31,9 |
±2,6 |
±19,2 |
|
-45 |
- |
- |
- |
- |
- |
- |
±4,0 |
±30,3 |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
для рабочей зоны диаметром 1,8 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 30° |
от 30° до 45° |
от 45° |
- | ||||
|
-5 |
±0,8 |
±5,5 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
- |
- |
|
-10 |
±1,3 |
±9,2 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
- |
- |
|
-15 |
±2,2 |
±16,1 |
±0,9 |
±6,2 |
±0,6 |
±4,1 |
- |
- |
|
-20 |
±3,4 |
±25,6 |
±1,4 |
±9,9 |
±0,8 |
±5,5 |
- |
- |
|
-25 |
- |
- |
±2,2 |
±16,1 |
±1,2 |
±8,4 |
- |
- |
|
-30 |
- |
- |
±3,4 |
±25,6 |
±1,8 |
±13,0 |
- |
- |
|
-35 |
- |
- |
- |
- |
±2,8 |
±20,8 |
- |
- |
|
-40 |
- |
- |
- |
- |
±4,2 |
±31,9 |
- |
- |
|
-45 |
- |
- |
- |
- |
- |
- |
- |
- |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
Примечание: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ. | ||||||||
Таблица 2.4 - Доверительные границы погрешности (при доверительной вероятности 0,95) измерений уровней АДН и ФДН в диапазоне частот от 6,5 до 8,2 ГГц (антенна-облучатель
F-XA1)
|
Доверительные границы погрешности (при доверительной вероятности 0,95) измерений | ||||||||
|
для рабочей зоны диаметром 0,6 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 10° |
от 10° до 20° |
от 20° до 50° |
от 50° | ||||
|
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° | |
|
-5 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
Продолжение таблицы 2.4
|
Доверительные границы погрешности (при доверительной вероятности 0,95) измерений | ||||||||
|
для рабочей зоны диаметром 0,6 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 10° |
от 10° до 20° |
от 20° до 50° |
от 50° | ||||
|
-10 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
±0,2 |
±1,3 |
|
-15 |
±1,4 |
±9,9 |
±0,9 |
±6,2 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-20 |
±2,2 |
±16,1 |
±1,3 |
±9,2 |
±0,8 |
±5,5 |
±0,4 |
±2,7 |
|
-25 |
±3,4 |
±25,6 |
±2,1 |
±15,3 |
±1,2 |
±8,4 |
±0,6 |
±4,1 |
|
-30 |
- |
- |
±3,2 |
±24,0 |
±1,8 |
±13,0 |
±0,7 |
±4,8 |
|
-35 |
- |
- |
±4,9 |
±37,2 |
±2,8 |
±20,8 |
±1,1 |
±7,7 |
|
-40 |
- |
- |
- |
- |
±4,2 |
±31,9 |
±1,5 |
±10,7 |
|
-45 |
- |
- |
- |
- |
- |
- |
±2,3 |
±16,9 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,4 |
±25,6 |
|
для рабочей зоны диаметром 1,2 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 10° |
от 10° до 20° |
от 20° до 50° |
от 50° | ||||
|
-5 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,6 |
±4,1 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±0,9 |
±6,2 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
|
-20 |
±1,4 |
±9,9 |
±1,1 |
±7,7 |
±0,7 |
±4,8 |
±0,4 |
±2,7 |
|
-25 |
±2,2 |
±16,1 |
±1,7 |
±12,2 |
±1,1 |
±7,7 |
±0,5 |
±3,4 |
|
-30 |
±3,4 |
±25,6 |
±2,7 |
±20,0 |
±1,6 |
±11,4 |
±0,6 |
±4,1 |
|
-35 |
- |
- |
±4,2 |
±31,9 |
±2,6 |
±19,2 |
±0,9 |
±6,2 |
|
-40 |
- |
- |
- |
- |
±3,9 |
±29,5 |
±1,2 |
±8,4 |
|
-45 |
- |
- |
- |
- |
- |
- |
±1,8 |
±13,0 |
|
-50 |
- |
- |
- |
- |
- |
- |
±2,6 |
±19,2 |
|
для рабочей зоны диаметром 1,8 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 20° |
от 20° до 30° |
от 30° до 50° |
от 50° | ||||
|
-5 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,6 |
±4,1 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±0,9 |
±6,2 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±1,4 |
±9,9 |
±1,2 |
±8,4 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-25 |
±2,2 |
±16,1 |
±1,9 |
±13,7 |
±1,0 |
±7,0 |
±0,6 |
±4,1 |
|
-30 |
±3,4 |
±25,6 |
±2,9 |
±21,6 |
±1,4 |
±9,9 |
±0,8 |
±5,5 |
|
-35 |
- |
- |
±4,5 |
±34,2 |
±2,2 |
±16,1 |
±1,1 |
±7,7 |
|
-40 |
- |
- |
- |
- |
±3,3 |
±24,8 |
±1,6 |
±11,4 |
|
-45 |
- |
- |
- |
- |
- |
- |
±2,4 |
±17,7 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,6 |
±27,2 |
|
Примечание: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ. | ||||||||
Таблица 2.5 - Доверительные границы погрешности (при доверительной вероятности 0,95) измерений уровней АДН и ФДН в диапазоне частот от 8,2 до 12,4 ГГц (антенна-облучатель F-XA2)
|
Доверительные границы погрешности (при доверительной вероятности 0,95) измерений | ||||||||
|
для рабочей зоны диаметром 0,6 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 5° |
от 5° до 20° |
от 20° до 50° |
от 50° | ||||
|
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° | |
|
-5 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,9 |
±6,2 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
±0,2 |
±1,3 |
|
-15 |
±1,5 |
±10,7 |
±0,8 |
±5,5 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-20 |
±2,4 |
±17,7 |
±1,2 |
±8,4 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
|
-25 |
±3,7 |
±28,0 |
±1,9 |
±13,7 |
±1,2 |
±8,4 |
±0,7 |
±4,8 |
|
-30 |
- |
- |
±2,9 |
±21,6 |
±1,8 |
±13,0 |
±0,9 |
±6,2 |
|
-35 |
- |
- |
±4,5 |
±34,2 |
±2,8 |
±20,8 |
±1,3 |
±9,2 |
|
-40 |
- |
- |
- |
- |
±4,2 |
±31,9 |
±1,9 |
±13,7 |
|
-45 |
- |
- |
- |
- |
- |
- |
±2,9 |
±21,6 |
|
-50 |
- |
- |
- |
- |
- |
- |
±4,3 |
±32,6 |
|
для рабочей зоны диаметром 1,2 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 5° |
от 5° до 20° |
от 20° до 50° |
от 50° | ||||
|
-5 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
|
-15 |
±1,3 |
±9,2 |
±0,9 |
±6,2 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±2,0 |
±14,5 |
±1,3 |
±9,2 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
|
-25 |
±3,1 |
±23,2 |
±2,1 |
±15,3 |
±1,1 |
±7,7 |
±0,7 |
±4,8 |
|
-30 |
±4,8 |
±36,4 |
±3,2 |
±24,0 |
±1,6 |
±11,4 |
±1,0 |
±7,0 |
|
-35 |
- |
- |
±4,9 |
±37,2 |
±2,6 |
±19,2 |
±1,5 |
±10,7 |
|
-40 |
- |
- |
- |
- |
±3,9 |
±29,5 |
±2,1 |
±15,3 |
|
-45 |
- |
- |
- |
- |
- |
- |
±3,3 |
±24,8 |
|
-50 |
- |
- |
- |
- |
- |
- |
±4,9 |
±37,2 |
|
для рабочей зоны диаметром 1,8 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 20° |
от 20° до 30° |
от 30° до 50° |
от 50° | ||||
|
-5 |
±0,4 |
±2,7 |
±0,2 |
±1,3 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,8 |
±5,5 |
±0,4 |
±2,7 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
|
-15 |
±1,3 |
±9,2 |
±0,7 |
±4,8 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-20 |
±2,0 |
±14,5 |
±1,0 |
±7,0 |
±0,8 |
±5,5 |
±0,6 |
±4,1 |
|
-25 |
±3,1 |
±23,2 |
±1,6 |
±11,4 |
±1,2 |
±8,4 |
±0,8 |
±5,5 |
|
-30 |
±4,8 |
±36,4 |
±2,5 |
±18,4 |
±1,8 |
±13,0 |
±1,2 |
±8,4 |
|
-35 |
- |
- |
±3,8 |
±28,8 |
±2,8 |
±20,8 |
±1,8 |
±13,0 |
|
-40 |
- |
- |
- |
- |
±4,2 |
±31,9 |
±2,6 |
±19,2 |
|
-45 |
- |
- |
- |
- |
- |
- |
±4,0 |
±30,3 |
|
-50 |
- |
- |
- |
- |
- |
- |
- |
- |
|
Примечание: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ. | ||||||||
Таблица 2.6 - Доверительные границы погрешности (при доверительной вероятности 0,95) измерений уровней АДН и ФДН в диапазоне частот от 8,2 до 12,4 ГГц (антенна-облучатель F-XA1)
|
Доверительные границы погрешности (при доверительной вероятности 0,95) измерений | ||||||||
|
для рабочей зоны диаметром 0,6 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 3° |
от 3° до 15° |
от 15° до 60° |
от 60° | ||||
|
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° |
АДН, дБ |
ФДН, ° | |
|
-5 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,9 |
±6,2 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±1,5 |
±10,7 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±2,4 |
±17,7 |
±1,1 |
±7,7 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-25 |
±3,7 |
±28,0 |
±1,7 |
±12,2 |
±1,0 |
±7,0 |
±0,6 |
±4,1 |
|
-30 |
- |
- |
±2,7 |
±20,0 |
±1,4 |
±9,9 |
±0,8 |
±5,5 |
|
-35 |
- |
- |
±4,2 |
±31,9 |
±2,2 |
±16,1 |
±1,1 |
±7,7 |
|
-40 |
- |
- |
- |
- |
±3,3 |
±24,8 |
±1,6 |
±11,4 |
|
-45 |
- |
- |
- |
- |
- |
- |
±2,4 |
±17,7 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,6 |
±27,2 |
|
для рабочей зоны диаметром 1,2 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 3° |
от 3° до 20° |
от 20° до 60° |
от 60° | ||||
|
-5 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
|
-15 |
±1,3 |
±9,2 |
±0,8 |
±5,5 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±2,0 |
±14,5 |
±1,2 |
±8,4 |
±0,6 |
±4,1 |
±0,4 |
±2,7 |
|
-25 |
±3,1 |
±23,2 |
±1,9 |
±13,7 |
±1,0 |
±7,0 |
±0,6 |
±4,1 |
|
-30 |
±4,8 |
±36,4 |
±2,9 |
±21,6 |
±1,4 |
±9,9 |
±0,8 |
±5,5 |
|
-35 |
- |
- |
±4,5 |
±34,2 |
±2,2 |
±16,1 |
±1,2 |
±8,4 |
|
-40 |
- |
- |
- |
- |
±3,3 |
±24,8 |
±1,7 |
±12,2 |
|
-45 |
- |
- |
- |
- |
- |
- |
±2,5 |
±18,4 |
|
-50 |
- |
- |
- |
- |
- |
- |
±3,8 |
±28,8 |
|
для рабочей зоны диаметром 1,8 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 5° |
от 5° до 20° |
от 20° до 60° |
от 60° | ||||
|
-5 |
±0,4 |
±2,7 |
±0,3 |
±2,0 |
±0,2 |
±1,3 |
±0,1 |
±0,7 |
|
-10 |
±0,8 |
±5,5 |
±0,6 |
±4,1 |
±0,3 |
±2,0 |
±0,3 |
±2,0 |
|
-15 |
±1,3 |
±9,2 |
±1,0 |
±7,0 |
±0,5 |
±3,4 |
±0,4 |
±2,7 |
|
-20 |
±2,0 |
±14,5 |
±1,5 |
±10,7 |
±0,7 |
±4,8 |
±0,5 |
±3,4 |
|
-25 |
±3,1 |
±23,2 |
±2,4 |
±17,7 |
±1,1 |
±7,7 |
±0,7 |
±4,8 |
|
-30 |
±4,8 |
±36,4 |
±3,7 |
±28,0 |
±1,6 |
±11,4 |
±1,0 |
±7,0 |
|
-35 |
- |
- |
- |
- |
±2,6 |
±19,2 |
±1,5 |
±10,7 |
|
Доверительные границы погрешности (при доверительной вероятности 0,95) измерений | ||||||||
|
для рабочей зоны диаметром 1,8 м1) в секторе углов | ||||||||
|
Уровень АДН, дБ |
от 0° до 5° |
от 5° до 20° |
от 20° до 60° |
от 60° | ||||
|
-40 |
- |
- |
- |
- |
±3,9 |
±29,5 |
±2,1 |
±15,3 |
|
-45 |
- |
- |
- |
- |
- |
- |
±3,3 |
±24,8 |
|
-50 |
- |
- |
- |
- |
- |
- |
±4,9 |
±37,2 |
|
Примечание: 1) - для отношения сигнал шум в максимуме измеряемой ДН не менее 60 дБ. | ||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны вращения по осям ОПУА: по оси азимута, ° по оси элевации, ° по оси поляризации, ° |
от -95 до 190 от -20 до 50 от -95 до 95 |
|
Перемещение по оси слайда, мм |
от -1000 до 200 |
|
Пределы абсолютной погрешности установки положения ОПУА, ° |
±0,25 |
|
Пределы допускаемой абсолютной погрешности установки положения на оси слайда, мм |
±1,0 |
|
Потребляемая мощность, В\Л, не более |
3000 |
|
Напряжение электропитания от сети переменного тока частотой (50±0,5) Гц, В |
220 ± 22 |
|
Габаритные размеры ОПУА, мм, не более длина ширина высота |
2900 1300 3600 |
|
Условия эксплуатации: температура окружающего воздуха, °C относительная влажность воздуха при температуре 25°C, %, не более атмосферное давление, кПа |
от +15 до +30 70 от 86,6 до 106,7 |
Знак утверждения типа
наносится на основание ОПУА в виде наклейки и на титульный лист документа КЖИС.468169.003ПС «Комплекс антенно-коллиматорный АКК 1-18. Паспорт» методом прямого нанесения или типографским способом.
Комплектность
Таблица 4 - Комплектность комплекса
|
Наименование |
Обозначение |
Количество |
|
Опорно-поворотное устройство антенн |
РЛТГ.411722.001 |
1 шт. |
|
Блок управления позиционером |
RL-CTRL-PS-4 |
1 шт. |
|
Коллиматор |
МАК-5.01 |
1 шт. |
|
Позиционер облучателей коллиматора с контроллером управления и комплектом облучателей на поддиапазоны |
НЦ 97.03.000 |
1 шт. |
|
Безэховая камера состоит из: - экранированная камера - радиопоглощающий материал - радиопоглощающий материал - устройство поглощения и рассеяния электромагнитного излучения |
ГМПИ 455179.015 «Тростник» «Штиль» ФМ.2990.03.90 СБ |
1 шт. -- 1 шт. |
|
Анализатор цепей векторный |
E8362B |
1 шт. |
|
Генератор сигналов |
E8257D |
1 шт. |
|
Измеритель мощности с блоком измерительным и первичным измерительным преобразователем |
E4416A |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный |
Е9300В |
1 шт. |
|
Анализатор спектра ВЧ и СВЧ диапазонов |
E4407B |
1 шт. |
|
Анализатор сигналов |
N9030A |
1 шт. |
|
Рабочий эталон для поверки измерительных антенн |
П1-139/3 |
1 шт. |
|
Усилитель мощности |
83020A |
1 шт. |
|
Источник питания |
Agilent 87422A |
1 шт. |
|
Преобразователь измерительный |
Е9300Н |
1 шт. |
|
Осциллограф цифровой |
MSO 6012A |
1 шт. |
|
Осциллограф цифровой |
DSO 6014A |
2 шт. |
|
Персональный компьютер DELL D11S D11S004 |
- |
2 шт. |
|
Монитор BenQ |
FP93G |
2 шт. |
|
Сетевой переключатель D-Link |
DES-1005D |
1 шт. |
|
Конический облучатель |
F-XA1 |
1 шт. |
|
Конический облучатель |
F-XA2 |
1 шт. |
|
Конический облучатель |
F-XA3 |
1 шт. |
|
Широкополосный облучатель, на основе антенны измерительной П6-23А |
F-L |
1 шт. |
|
Широкополосный облучатель, вставка на раскрыв антенны измерительной П6-23А |
F-L-add |
1 шт. |
|
Антенна рупорная измерительная широкополосная |
SGA-SX1 (П6-123) |
1 шт. |
|
Измерительная рупорная реконфигурируемая антенна |
SGA-SX2 (П6-140-2) |
1 шт. |
|
Антенна рупорная измерительная широкополосная |
SGA-SX3 (П6-23М) |
1 шт. |
|
Программа расчета и отображения результатов измерений РТХ антенн StendBek 1.0 |
- |
1 шт. |
|
Наборы фланцево-переходных конструкций, каждая применительно к тестируемому в настоящий момент антенному устройству АУ |
- |
по 1 шт. |
|
Основная стационарная система СЖО |
- |
1 шт. |
|
Вспомогательная (мобильная) система СЖО |
- |
1 шт. |
|
Комплекс антенно-коллиматорный АКК 1-18. Описание работы и руководство по эксплуатации (РЭ) |
КЖИС.468169.003РЭ |
1 шт. |
|
Комплекс антенно-коллиматорный АКК 1-18. Паспорт |
КЖИС.468169.003ПС |
1 шт. |
Сведения о методах измерений
приведены в разделе 6 «Методики измерений» документа КЖИС.468169.003РЭ «Комплекс антенно-коллиматорный АКК 1-18. Описание работы и руководство пользователя (РЭ)».
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
Приказ Росстандарта от 16.08.2023 № 1678 «Об утверждении Государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц».
Другие Антенны измерительные
