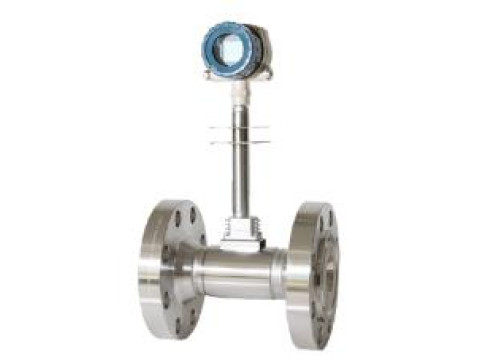

Расходомеры вихревые PIR-EX VTX
| Номер в ГРСИ РФ: | 97387-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО «ПИРЭКС», г. Набережные Челны |
Расходомеры вихревые PIR-EX VTX (далее - расходомеры) предназначены для измерений объемного расхода и объема газа, пара и жидкости.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97387-26 | ||||||||||||
| Действует | по 13.01.2031 | ||||||||||||
| Наименование | Расходомеры вихревые | ||||||||||||
| Модель | PIR-EX VTX | ||||||||||||
| Модификации |
PIR-EX VTX – a b c d e f g h i j k l m n o p q r s t +, где: a – Присоединение к процессу; b – Типоразмер: 015 – DN 15; 020 – DN 20; 025 – DN 25; 040 – DN 40; 050 – DN 50; 080 – DN 80; 100 – DN 100; 125 – DN 125; 150 – DN 150; 200 – DN 200; 250 – DN 250; 300 – DN 300; c – Измеряемая среда; d – Материалы проточной части и сенсора; e – Уплотнение сенсора; f – Дополнительное покрытие смачиваемых частей; g – Взрывозащита; h – Дисплей; i – Калибровка; j – Выходные сигналы; k – Температура измеряемой среды; l – Кабельный ввод; m – Стандарт фланцев; n – Грозозащита; o – Многопараметричность; p – Коммерческий учет; q – Класс давления; r – Исполнение фланцев; s – Структура; t – Внутреннее сужение; + – Разделитель дополнительных опциональных кодов заказа |
||||||||||||
| Приказы |
№26 от
13.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | ca0d093c-8748-d7eb-713c-de546a5e81ff | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ПИРЭКС», РОССИЯ, 423800, Республика Татарстан, г. Набережные Челны, проспект Камаза, дом. 37/2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1222-208-2025 Государствепная система обеспечения единства измерений Расходомеры вихревые PIR-EX VТХ Методика поверки
(с 13.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
при измерении объемного расхода (объема) жидкости
4 года
при измерении объемного расхода (объема) газа
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97387-26: Описание типа
2026-97387-26.pdf
|
Скачать | 308.6 КБ | |
|
97387-26: Методика поверки
РТ-МП-1222-208-2025
2026-mp97387-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Расходомеры вихревые PIR-EX VTX (далее - расходомеры) предназначены для измерений объемного расхода и объема газа, пара и жидкости.
Описание
Принцип работы расходомеров основан на «эффекте Кармана», который заключается в том, что под действием потока измеряемой среды на неподвижное препятствие определенной формы (тело обтекания), за телом обтекания возникают чередующиеся вихри определенной частоты колебаний (так называемая вихревая дорожка «Кармана»). Частота образования вихрей прямо пропорциональна скорости потока, которой, в свою очередь, пропорционален объемный расход измеряемой среды.
Расходомеры состоят из первичного преобразователя расхода (далее - датчик) и электронного преобразователя (далее - преобразователь).
Датчик представляет собой' участок трубопровода, в поперечном сечении которого расположены тело обтекания и чувствительный элемент (далее - сенсор). Частота вихрей измеряется при помощи сенсора, который преобразует импульсы давления, возникающие в вихревой дорожке, в электрические импульсы определенной частоты и передает их в преобразователь. Измерительная информация отображается на жидкокристаллическом дисплее или передается с помощью аналогового, импульсного или HART выходов для дальнейшей обработки и отображения.
Расходомеры изготавливаются в компактном исполнении, когда датчик и преобразователь механически жестко связаны, или в раздельном исполнении, когда датчик и преобразователь разнесены на некоторое расстояние и соединены сигнальным кабелем. В компактном исполнении расходомеры могут иметь один или два электронных преобразователя.
Расходомеры выпускаются в одной модификации. Возможны различные варианты присоединения к процессу: фланцевое, бесфланцевое типа «сэндвич», сварное, Clamp.
Схема условного обозначения расходомеров:
PIR-EX VTX - a b c d e f g h i j k l m n o p q r s t +
a - Присоединение к процессу
b - Типоразмер
015 - DN 15 100 - DN 100
020 - DN 20 125 - DN 125
025 - DN 25 150 - DN 150
040 - DN 40 200 - DN 200
050 - DN 50 250 - DN 250
080 - DN 80 300 - DN 300
c - Измеряемая среда
d - Материалы проточной части и сенсора
e - Уплотнение сенсора
f - Дополнительное покрытие смачиваемых частей
g - Взрывозащита
h - Дисплей
i - Калибровка
j - Выходные сигналы
k - Температура измеряемой среды
l - Кабельный ввод
m - Стандарт фланцев
n - Грозозащита
o - Многопараметричность
p - Коммерческий учет
q - Класс давления
r - Исполнение фланцев
s - Структура
t - Внутреннее сужение
+ - Разделитель дополнительных опциональных кодов заказа

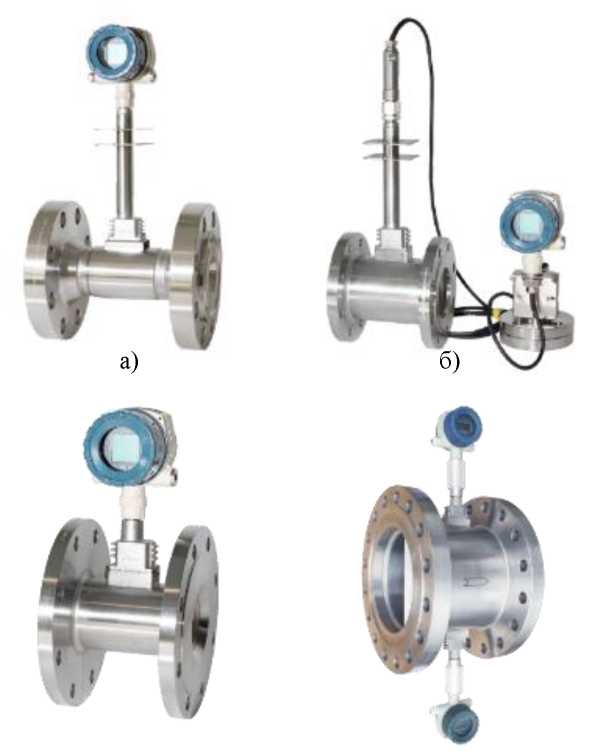

Внешний вид расходомеров приведен на рисунке 1.
в)
г)
Рисунок 1 - Общий вид расходомеров вихревых PIR-EX VTX а) высокотемпературное компактное исполнение, б) раздельное исполнение, в) компактное исполнение, г) компактное исполнение с двумя электронными преобразователями
Заводской номер расходомера в буквенно-цифровом формате наносится типографским способом на самоклеящуюся маркировочную табличку, которая наклеивается на преобразователь и датчик, в случае раздельного исполнения, или только на преобразователь в случае компактного исполнения. Также возможно нанесение заводского номера методом гравировки на металлическую табличку, закрепляемую на датчике в случае раздельного исполнения. Макет маркировочной таблички приведен на рисунке 2.
Схема пломбировки от несанкционированного доступа приведена на рисунке 3. Нанесение знака поверки на расходомеры не предусмотрено.
PiR-EXVTX
Вихревой расходомер
PIR-EX
Код заказа: Среда:
DFJ/PM: 25/16 Темп. ( С)
Позиция: 1-FT 001 Расход: Заводской номер:
Место нанесения заводского номера
Питание: U = 17...42VDC
Выход: 4-20 mA/HART
Место нанесения знака утверждения типа
Рисунок 2 - Макет маркировочной таблички

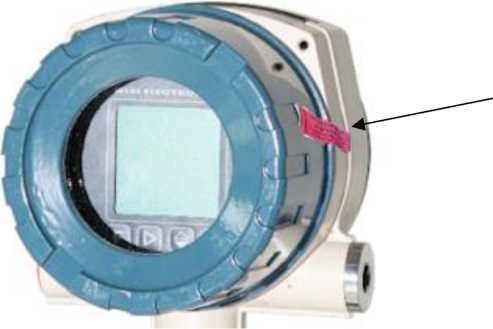

Место пломбировки от несанкционированного доступа
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода (объема). Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на дисплее, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или токовый сигналы.
Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО |
1.ХХХХХХ |
|
Примечание: «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии
с Р 50.2.077-2014 «высокий».
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диаметры номинальные, DN |
от 15 до 300 |
|
Диапазон измерений объемного расхода жидкости1), Qvж, м3/ч |
от 0,8 до 1600 |
|
Диапазон измерений объемного расхода газа, пара при рабочих условиях2), Qvr, м3/ч |
от 3 до 13000 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода (объема), 6v, %: - жидкость при Re > 20000 - газ, пар при Re > 20000 при 10000 < Re < 20000 |
±0,75; ±1,0 ±1,0; ±1,5 ±2,0 |
|
Пределы основной допускаемой приведенной к диапазону токового выхода погрешности при преобразовании измеренных значений объемного расхода в сигнал постоянного тока, % |
±0,25 |
|
Пределы дополнительной допускаемой приведенной к диапазону токового выхода погрешности, % вызванной изменением температуры окружающей среды от температуры (25±10) °С на каждые 10 °С |
±0,3 |
|
1) Значения указаны для дистиллированной воды, при температуре +20 °С. 2) Значения указаны для воздуха при температуре 20 °С и давлении 1,013 бар. Re - число Рейнольдса, вычисляется по формуле 4 - 4 •Q R„ =----------- д•D •г’ внутр где Q - расход, м3/с; д - число Пи (3,14159265); Denymp - внутренний диаметр первичного преобразователя, м; г - кинематическая вязкость измеряемой среды при температуре измерений, м2/с. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура измеряемой среды1), °С |
от -40 до +350 |
|
Условия эксплуатации: - температура окружающей среды, °С - влажность окружающей среды при 35 °С, %, не более - атмосферное давление, кПа |
от -60 до +85 от -40 до +602) 95 от 84,0 до 106,7 |
|
Максимальное давление измеряемой среды, МПа1) |
25 |
|
Напряжение питания постоянного тока, В |
от 17 до 42 от 10 до 423) |
|
Потребляемая мощность, НА. не более |
15 |
|
Выходные сигналы преобразователя: - частотно-импульсный, Гц - токовый, мА - цифровые |
от 1 до 5000 от 4 до 20 HART, Foundation Fieldbus |
|
Маркировка взрывозащиты1) |
1Ex db IIC T6...T1 Gb X Ex tb IIIC T85°C...T450°C Db X 0Ex ia IIC T4...T1 Ga X Ex ia IIIC T135°C...T450°C Da X |
|
Степень защиты от внешних воздействий по ГОСТ 14254-20151) |
IP66/IP67, IP66/IP68 |
|
1) в зависимости от заказа (конкретное значение указывается в паспорте) 2) для расходомеров с искробезопасной электрической цепью «i» 3) для расходомеров с выходным сигналом HART | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, типографским способом на самоклеящуюся маркировочную табличку, которая наклеивается на преобразователь и датчик, в случае раздельного исполнения, или только на преобразователь в случае компактного исполнения или методом гравировки на металлическую табличку, закрепляемую на датчике в случае раздельного исполнения.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер вихревой |
PIR-EX VTX |
1 шт. |
|
Паспорт |
421380-001-26515-2024 ПС |
1 экз. |
|
Руководство по эксплуатации |
421380-001-26515-2024 РЭ |
1 экз. |
Сведения о методах измерений
приведены в пункте 1.1.3 «Устройство и работа» руководства по эксплуатации 421380-001-26515-2024 РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 №2356 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Расходомеры вихревые PIR-EX VTX. Технические условия. ТУ 421380-001-26515-2024.
