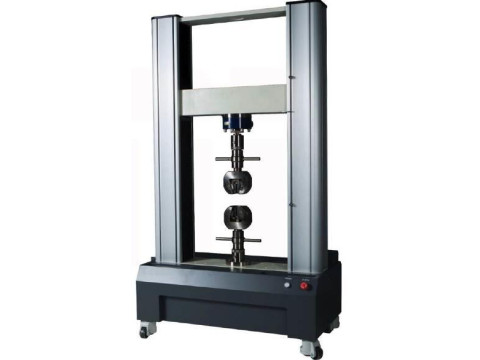

Машина испытательная универсальная Minos100
| Номер в ГРСИ РФ: | 97389-26 |
|---|---|
| Производитель / заявитель: | MTDI Co., Ltd., КОРЕЯ |
Машина испытательная универсальная Minos100 (далее по тексту - машина) предназначена для измерений силы при проведении исследований в области прочности материалов и изделий при статическом растяжении и сжатии.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97389-26 | ||||||
| Наименование | Машина испытательная универсальная | ||||||
| Модель | Minos100 | ||||||
| Приказы |
№30 от
14.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 417f5afc-118c-594d-9926-6e7b7a9982e9 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
MTDI Co., Ltd., КОРЕЯ, РЕСПУБЛИКА, 21 Techno 1-ro, Yuseong District, Daejeon, South Korea
Поверка
| Методика поверки / информация о поверке |
МП-974-2025 Государственная система обеспечения единства измерений. Машина испытательная универсальная Minos100. Методика поверки
(с 14.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97389-26: Описание типа
2026-97389-26.pdf
|
Скачать | 133.7 КБ | |
|
97389-26: Методика поверки
МП-974-2025
2026-mp97389-26.pdf
|
Скачать | 970.8 КБ |
Описание типа
Назначение
Машина испытательная универсальная Minos100 (далее по тексту - машина) предназначена для измерений силы при проведении исследований в области прочности материалов и изделий при статическом растяжении и сжатии.
Описание
Принцип действия машины основан на преобразовании электрической энергии электромеханическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется через датчик силоизмерительный в электрический сигнал, изменяющийся пропорционально нагрузке.
Конструктивно машина состоит из основания, нагружающего устройства и системы управления.
Нагружающее устройство представляет собой закрепленную на основании силовую раму с двумя колоннами и подвижную траверсу. Воздействие на испытуемый образец осуществляется за счет подвижной траверсы. Система управления состоит из блока управления и компьютера. Блок управления представляет собой отдельный модуль с органами управления и индикации.
Идентификация машины осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на тыльную сторону основания машины, где отображена информация о типе, модификации, наименовании изготовителя и серийном номере. Серийный номер в виде арабских цифр и букв латинского алфавита наносится на маркировочную табличку методом печати. Серийный номер машины - UT100S-24101601.
Нанесение знака поверки на машину не предусмотрено.
Пломбирование машины не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией машины, которая может быть вскрыта только при помощи специального инструмента.
Общий вид машины представлен на рисунке 1.
Общий вид маркировочной таблички представлен на рисунке 2.
Место нанесения маркировочной таблички (на тыльной стороне основания)

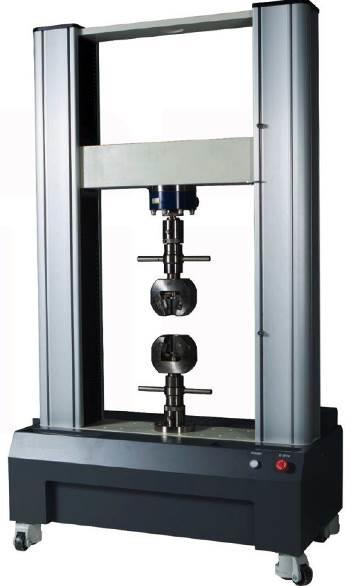

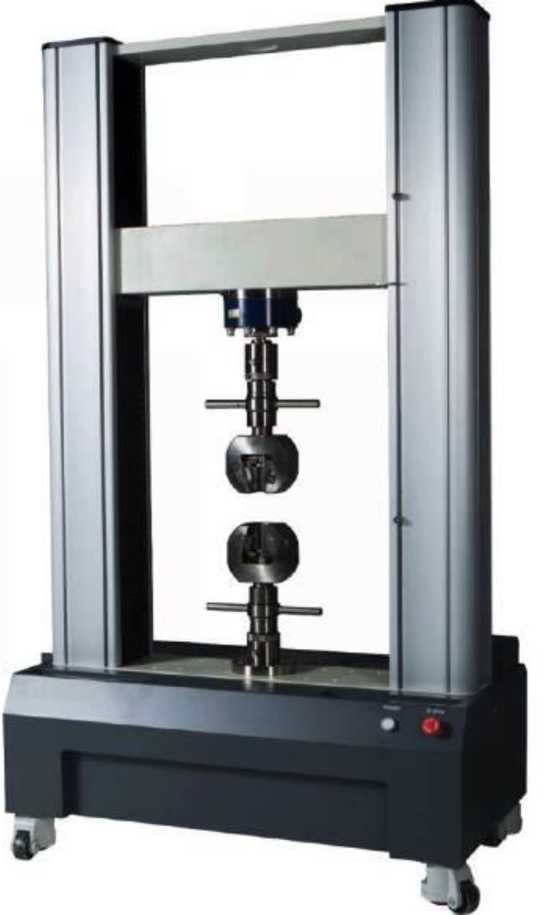

Рисунок 1- Общий вид машины

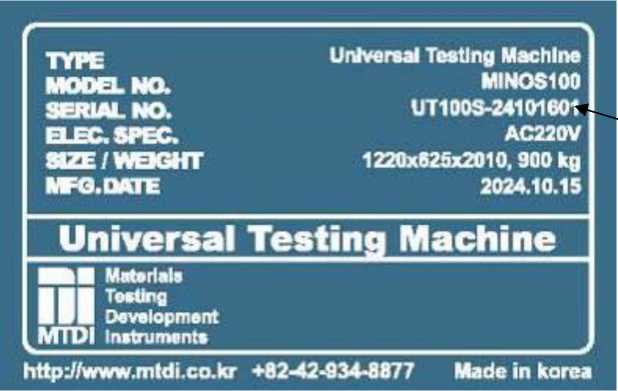

Рисунок 2 - Общий вид маркировочной таблички
Место
нанесения серийного номера
Программное обеспечение
Программное обеспечение машины (ПО) UT Control Program - MTDI.Corp - внешнее, предназначено для съема аналоговых сигналов, а также для автоматического управления процессом испытания, накопления, хранения и последующей обработки данных. ПО устанавливается на персональный компьютер, под управлением операционной системы Windows. ПО является полностью метрологически значимым.
Доступ к настройкам ПО защищен ключом электронной защиты.
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UT Control Program - MTDI.Corp |
|
Номер версии (идентификационный номер ПО) |
3.0.2 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, кН |
от 0,5 до 100 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры питания электрической сети переменного тока: - напряжение, В - частота, Гц |
от 198 до 242 от 49 до 51 |
|
Габаритные размеры (Ширина х Длина х Высота), мм, не более |
1220 х 625 х 2010 |
|
Масса, кг, не более |
900 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +27 75 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность устройства
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная |
Minos100 |
1 шт. |
|
Сменные части |
- |
1 комплект |
|
Инструмент и принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 4.7 «Настройка режима испытаний» документа «Машина испытательная универсальная Minos100. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498
