Контроллеры аналоговых сигналов Сенсон К
| Номер в ГРСИ РФ: | 97395-26 |
|---|---|
| Производитель / заявитель: | ООО "НИИИТ", г. Москва |
Контроллеры аналоговых сигналов Сенсон К (далее - контроллеры) предназначены для измерений и преобразований входных аналоговых сигналов от измерительных приборов в виде силы постоянного тока, последующего сбора, хранения, отображения и передачи измерительной информации.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97395-26 | ||||||||||||
| Действует | по 14.01.2031 | ||||||||||||
| Наименование | Контроллеры аналоговых сигналов | ||||||||||||
| Модель | Сенсон К | ||||||||||||
| Модификации |
Сенсон К-1М Сенсон К-8М |
||||||||||||
| Приказы |
№30 от
14.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0af80d09-74c8-bb4b-8501-4bdce8131b4b | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «НИИИТ», РОССИЯ, 123592, г. Москва, вн. тер. г. Муниципальный округ Строгино, ул. Кулакова, д. 20, стр. 1Л, помещ. 1/3
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0020-2025 МП Государственная система обеспечения единства измерений. Контроллеры аналоговых сигналов Сенсон К. Методика поверки
(с 14.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 08.02.2026 |
Поверители
Скачать
|
97395-26: Описание типа
2026-97395-26.pdf
Файл устарел
|
Скачать | 160.3 КБ | |
|
97395-26: Методика поверки
РВНЕ.0020-2025 МП
2026-mp97395-26.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
97395-26: Описание типа
2026-97395-26-1.pdf
|
Скачать | 160.3 КБ | |
|
97395-26: Методика поверки
РВНЕ.0020-2025 МП
2026-mp97395-26-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Контроллеры аналоговых сигналов Сенсон К (далее - контроллеры) предназначены для измерений и преобразований входных аналоговых сигналов от измерительных приборов в виде силы постоянного тока, последующего сбора, хранения, отображения и передачи измерительной информации.
Описание
Принцип действия контроллеров основан на аналого-цифровом преобразовании входных сигналов силы постоянного тока в цифровой код и цифро-аналоговом преобразовании в выходные сигналы силы постоянного тока (опционально, только для модификации Сенсон К-1М).
Контроллеры представляют собой преобразователи измерительные многофункциональные с функциями отображения измерительной информации (в том числе в единицах измерений первичных преобразователей), преобразования и трансляции измерительной информации на внешние устройства, сигнализации (световой и звуковой) о неисправности и при превышении заданных пороговых значений измеренного сигнала, зафиксированных любым средством измерений в сети, с функциями формирования управляющих команд на внешние и внутренние реле.
Конструктивно контроллеры представляют собой устройства в пластиковом корпусе, на передней панели которых расположены дисплей и светодиодные индикаторы. Контроллеры оснащены разъемами для подключения внешних устройств, встроенной энергозависимой памятью для хранения журнала событий, результатов измерений, встроенных часов.
Контроллеры выпускаются в двух модификациях Сенсон К-1М и Сенсон К-8М, отличающихся конструктивным исполнением, количеством измерительных каналов и возможностью формирования выходного сигнала в виде силы постоянного тока.
На боковых панелях контроллеров модификации Сенсон К-1М могут быть расположены гермовводы для коммуникаций, количество и расположение определяется заказом.
Контроллеры модификации Сенсон К-8М имеют две независимые сети RS-485 с протоколом передачи данных MODBUS RTU.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Измеряемая величина может быть указана на маркировочной наклейке в специальном окне на лицевой панели
Общий вид контроллеров с указанием места нанесения знака утверждения тип и места нанесения заводского номера представлен на рисунке 1. Пломбирование мест настройки (регулировки) контроллеров не предусмотрено.
Цветовая гамма корпуса контроллеров может быть изменена по решению изготовителя в одностороннем порядке.
|
Место нанесения знака утверждения типа В а) б Место нанесения заводского номера t в) |
Лист № 2 Всего листов 6 .К-1М Ду |

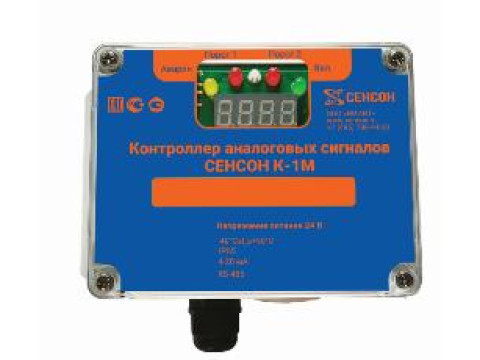

Рисунок 1 - Общий вид контроллеров модификации Сенсон К-1М с указанием места нанесения знака утверждения типа, места нанесения заводского номера: а), б) - вид спереди (варианты оформления передней панели); в) - вид сбоку
Место нанесения
заводского номера
___________ /\ а)
Место нанесения знака утверждения типа
б)

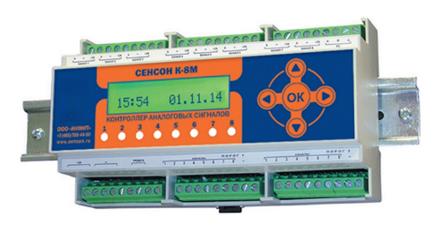

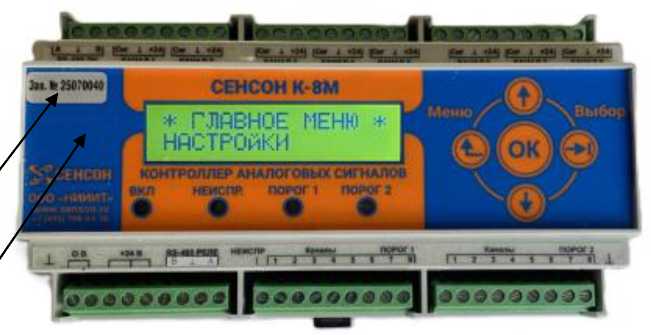

Рисунок 2 - Общий вид контроллеров модификации Сенсон К-8М с указанием места нанесения знака утверждения типа, места нанесения заводского номера (а, б - варианты оформления)
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров состоит из встроенного и внешнего ПО.
Конструкция контроллеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологически значимым является встроенное ПО.
Метрологические характеристики контроллеров нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО контроллеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение | |
|
Сенсон К-1М |
Сенсон К-8М | |
|
Идентификационное наименование ПО |
- |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.11.12 |
1.12.12 |
|
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений/преобразований силы постоянного тока, мА |
от 4,0 до 20,0 |
|
Пределы допускаемой приведенной (к диапазону измерений/преобразований) основной погрешности измерений/преобразований силы постоянного тока, % |
±0,2 |
|
Пределы допускаемой приведенной (к диапазону измерений/преобразований) дополнительной погрешности измерений/преобразований силы постоянного тока от воздействия температуры на каждые 10 оС, % |
±0,05 |
|
Нормальные условия измерений/преобразований: - температура окружающей среды, °С |
от + 15 до +25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов - для модификации Сенсон К-1М - для модификации Сенсон К-8М |
1 8 |
|
Параметры электрического питания напряжения постоянного тока, В |
от 12 до 27 |
|
Потребляемая мощность, Вт, не более - для модификации Сенсон К-1М - для модификации Сенсон К-8М |
2,5 9,6 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более - для модификации Сенсон К-1М - для модификации Сенсон К-8М |
150x115x60 165x105x65 |
|
Масса, кг, не более |
0,3 |
|
Условия эксплуатации: - температура окружающей среды, °С - для модификации Сенсон К-1М - для модификации Сенсон К-8М - относительная влажность (при температуре +3 5 оС, без конденсации влаги), % |
от -40 до +50 от -30 до +50 от 5 до 98 |
|
Степень защиты корпуса по ГОСТ 14254-2015 - для модификации Сенсон К-1М - для модификации Сенсон К-8М |
IP65 IP20 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка до отказа, ч |
132 000 |
Знак утверждения типа
наносится на корпус контроллера любым технологическим способом.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер аналоговых сигналов Сенсон К |
ТЦВА.413741.001 1) ТЦВА.413741.003 2) |
1 шт. |
|
Паспорт |
ТЦВА.413741.001 ПС 1) ТЦВА.413741.003 ПС 2) |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. на партию |
|
1) для модификации Сенсон К-1М; 2) для модификации Сенсон К-8М. | ||
Сведения о методах измерений
приведены в разделе 4 «Принцип работы контроллера аналоговых сигналов» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
ТУ 26.51.53-012-17182181-2025 «Контроллеры аналоговых сигналов Сенсон К. Технические условия»
