Калориметр дифференциальный сканирующий DSC200
| Номер в ГРСИ РФ: | 97396-26 |
|---|---|
| Категория: | Калориметры |
| Производитель / заявитель: | Фирма "Hitachi", Япония |
Калориметр дифференциальный сканирующий DSC200 (далее - калориметр) предназначен для измерений температуры и удельной теплоты фазовых переходов твердых и порошкообразных материалов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97396-26 | ||||||
| Наименование | Калориметр дифференциальный сканирующий | ||||||
| Модель | DSC200 | ||||||
| Приказы |
№30 от
14.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 392b81eb-c352-5fc2-403d-eea2e26c0311 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Hitachi High-Tech Science Corporation, ЯПОНИЯ, Toranomon Hills Business Tower, 1-17-1 Toranomon, Minato-ku, Tokyo 105-6409
Поверка
| Методика поверки / информация о поверке |
МП 2416-0060-2025 Государственная система обеспечения единства измерений. Калориметр дифференциальный сканирующий DSC200. Методика поверки
(с 14.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97396-26: Описание типа
2026-97396-26.pdf
|
Скачать | 162.5 КБ | |
|
97396-26: Методика поверки
МП 2416-0060-2025
2026-mp97396-26.pdf
|
Скачать | 768 КБ |
Описание типа
Назначение
Калориметр дифференциальный сканирующий DSC200 (далее - калориметр) предназначен для измерений температуры и удельной теплоты фазовых переходов твердых и порошкообразных материалов.
Описание
К настоящему типу средств измерений относится калориметр дифференциальный сканирующий DSC200, заводской номер 25111103F8-01.
Принцип действия калориметра заключается в измерении дифференциальной тепловой мощности между материалом образца и эталонным материалом при изменении температуры. Интеграл от разности тепловой мощности по температуре в пересчете на единицу массы определяет удельную теплоту фазового перехода.
Калориметр состоит из измерительного блока, в состав которого входят нагревательная печь, устройство передачи данных, аналого-цифровой преобразователь, система охлаждения.
На задней панели калориметра расположены вводы для подсоединения внешних устройств, кабеля питания и штуцера для подключения продувочных газов.
Нанесение знака поверки на калориметр не предусмотрено. Заводской номер в виде арабских цифр и английских букв нанесен на боковой стороне измерительного блока в виде шильдика при помощи гравировки, как показано на рисунке 2.
Общий вид калориметра представлен на рисунке 1. Пломбирование калориметра не предусмотрено.

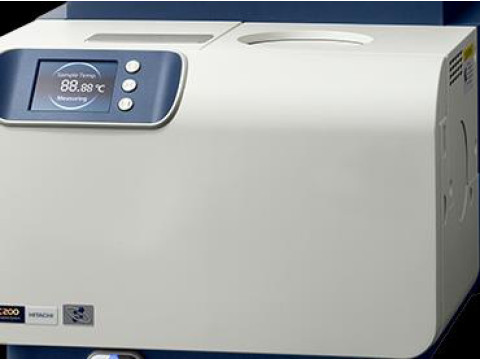

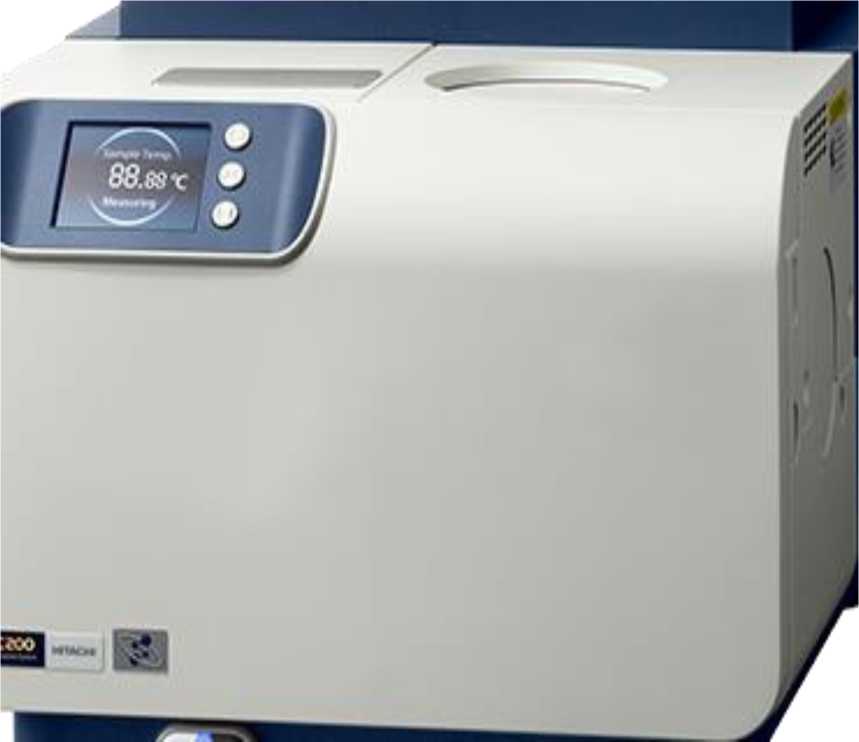

Рисунок 1 - Общий вид калориметра

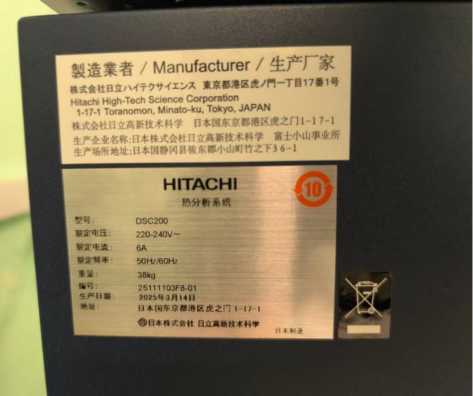

Рисунок 2 - Место нанесения заводского номера на корпус калориметра
Программное обеспечение
Программное обеспечение калориметра DSC200 состоит из встроенного ПО, предустановленного в микроконтроллер измерительного блока, и автономного ПО, устанавливаемого ПК. Встроенное ПО «DSC200.hex» предназначено для управления процессом измерений температуры, теплоты фазовых переходов. Встроенное ПО является полностью метрологически значимым. Автономное ПО «NEXTA» позволяет осуществлять выбор режимов и установку параметров эксперимента, градуировку, обработку и архивирование результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
DSC200.hex |
NEXTA |
|
Номер версии (идентификационный номер ПО) |
1.0 |
3.3 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры фазовых переходов, °С |
от 25 до 725 |
|
Пределы допускаемой абсолютной погрешности измерений температуры фазовых переходов, °С |
±0,8 |
|
Диапазон измерений удельной теплоты фазовых переходов, Дж/г |
от 10 до 1000 |
|
Пределы допускаемой относительной погрешности измерений удельной теплоты фазовых переходов, % |
±2,5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний температуры, °С |
от -150 до +725 |
|
Минимальная скорость нагрева, °С/мин |
0,02 |
|
Максимальная скорость нагрева, °С/мин |
300 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 50±1 / 60±1 |
|
Потребляемая мощность, В^А, не более |
2500 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
420 600 355 |
|
Масса, кг, не более |
38 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего, %, не более |
от +15 до +25 85 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским методом.
Комплектность
Таблица 5 - Комплектность калориметра
|
Наименование |
Обозначение |
Количество |
|
Калориметр дифференциальный сканирующий |
DSC200, зав. № 25111103F8-01 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в Руководстве по эксплуатации «Калориметр дифференциальный сканирующий DSC200», разделы 3, 4 «Эксплуатация», «Корректировка».
Нормативные документы
Государственная поверочная схема для средств измерений удельной теплоемкости твердых тел в диапазоне температуры от 2 до 1800 К и удельной энтальпии твёрдых тел в диапазоне температуры от 260 до 1800 К, утвержденная приказом Росстандарта от 28.12.2024 № 3155
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 19.11.2024 № 2712
