Линейки поверочные
| Номер в ГРСИ РФ: | 97404-26 |
|---|---|
| Категория: | Линейки |
| Производитель / заявитель: | ООО ПКФ "Инкон", г.Челябинск |
Линейки поверочные (далее - линейки) предназначены для измерений отклонений от прямолинейности и плоскостности контактным методом, а также для поверки (калибровки) средств измерений отклонений от прямолинейности и плоскостности согласно государственной поверочной схеме.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97404-26 | |||||||||||||||||||||||||||
| Действует | по 15.01.2031 | |||||||||||||||||||||||||||
| Наименование | Линейки поверочные | |||||||||||||||||||||||||||
| Модификации |
ШП – стальные с широкой рабочей поверхностью прямоугольного сечения ШД – стальные с широкой рабочей поверхностью двутаврового сечения ШМ – чугунные с широкой рабочей поверхностью, мостики ШМ-ТК - твердокаменные с широкой рабочей поверхностью, мостики УТ – чугунные угловые трехгранные ЛД – стальные лекальные с двусторонни скосом ЛТ – стальные лекальные трехгранные ЛЧ – стальные лекальные четырехгранные На испытания представлены: ШД-4000, ШД-1000, ШМ-400, ШМ-ТК-630, ШМ-ТК-3000, ЛД-320, УТ-1000-55 |
|||||||||||||||||||||||||||
| Приказы |
№48 от
15.01.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 67559dd8-095c-aae9-5ad0-e319184d6bfc | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
ООО ПКФ «ИНКОН», РОССИЯ, 454006, Челябинская область, г. Челябинск, ул. Российская, д.1В, офис 5
Поверка
| Методика поверки / информация о поверке |
МП 116-233-2024 Государственная система обеспечения единства измерений. Линейки поверочные. Методика поверки
(с 15.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97404-26: Описание типа
2026-97404-26.pdf
|
Скачать | 191.8 КБ | |
|
97404-26: Методика поверки
МП 116-233-2024
2026-mp97404-26.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Линейки поверочные (далее - линейки) предназначены для измерений отклонений от прямолинейности и плоскостности контактным методом, а также для поверки (калибровки) средств измерений отклонений от прямолинейности и плоскостности согласно государственной поверочной схеме.
Описание
Принцип действия линеек основан на измерении линейных отклонений от поверхности контролируемой детали до поверхности линейки, установленной на опорах, и на методе «пятен на краску» при контроле неплоскостности деталей.
Линейки изготовлены из стали, чугуна или камня.
Линейки выпускаются в следующих модификациях:
- ШП - стальные с широкой рабочей поверхностью прямоугольного сечения;
- ШД - стальные с широкой рабочей поверхностью двутаврового сечения;
- ШМ - чугунные с широкой рабочей поверхностью, мостики;
- ШМ-ТК - твердокаменные с широкой рабочей поверхностью, мостики;
- УТ - чугунные угловые трехгранные;
- ЛД - стальные лекальные с двусторонни скосом;
- ЛТ - стальные лекальные трехгранные;
- ЛЧ - стальные лекальные четырехгранные.
Линейки выпускаются под товарным знаком Товарный знак наносится на линейки
и крышку футляра краской или методом лазерной маркировки, на паспорт типографским способом. Заводской номер имеет буквенно-цифровой или цифровой формат, который состоит из арабских цифр и букв русского алфавита, и наносится на маркировочные таблички или непосредственно на линейку краской или методом лазерной гравировки или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра средства измерений, возможность прочтения и сохранность номера в процессе эксплуатации. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид линеек с указанием места нанесения заводского номера, знака утверждения типа и обозначения основных размеров представлены на рисунках 1-8.
Пломбирование линеек не предусмотрено.

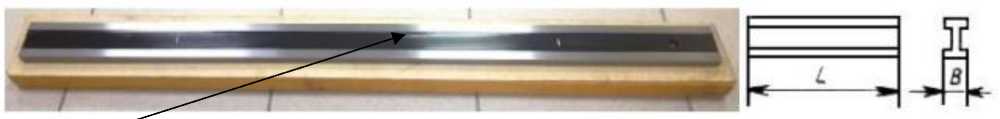

Рисунок 1 - Общий вид линеек ШД, обозначение основных размеров

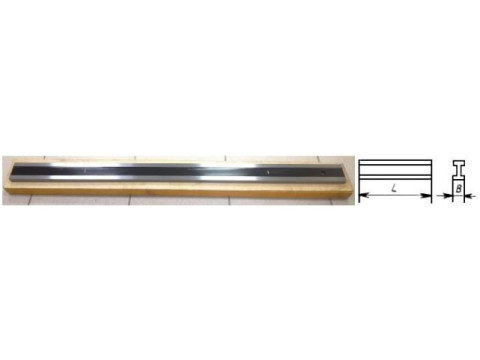

Рисунок 2 - Общий вид линеек ШМ, обозначение основных размеров
Место нанесения заводского номера
Рисунок 3 - Общий вид линеек ШМ-ТК, обозначение основных размеров поверхностей

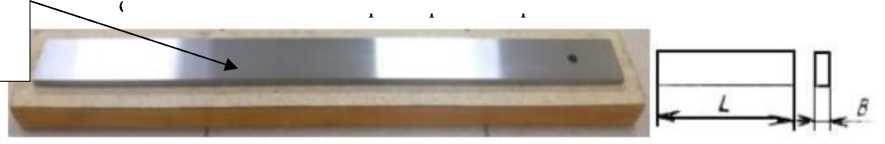

Рисунок 4 - Общий вид линеек ШП, обозначение основных размеров

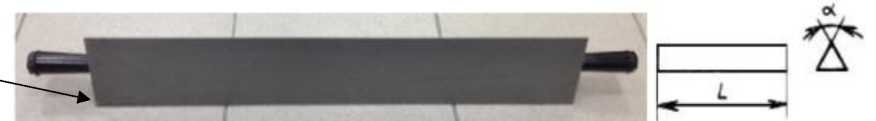

Рисунок 5 - Общий вид линеек УТ, обозначение основных размеров поверхностей

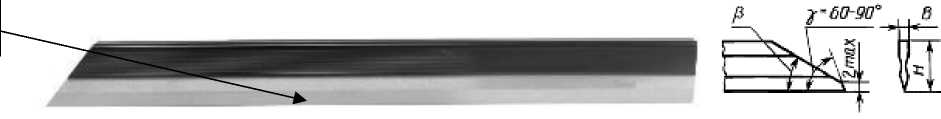

Рисунок 6 - Общий вид линеек ЛД, обозначение основных размеров поверхностей
Рисунок 7 - Общий вид линеек ЛТ, обозначение основных размеров поверхностей
Рисунок 8 - Общий вид линеек ЛЧ, обозначение основных размеров поверхностей
Технические характеристики
Таблица 1 - Основные размеры, классы точности линеек ШД, ШП, ШМ, ШМ-ТК и УТ
|
Линейка |
Размеры |
Класс точности | ||
|
Номинальная длина линейки L*, мм |
Номинальная ширина линейки В*, мм |
Угол между рабочими поверхностями а | ||
|
ШД |
630 |
14 |
- |
0, 01, 1 и 2 |
|
1000 |
16 |
- |
0, 01, 1 и 2 | |
|
1600 |
18 |
- |
0, 01, 1 и 2 | |
|
2000 |
18 |
- |
1 и 2 | |
|
2500 |
20 |
- |
1 и 2 | |
|
3000 |
20 |
- |
1 и 2 | |
|
4000 |
30 |
- |
1 и 2 | |
|
ШП |
400 |
6 |
- |
0, 1 и 2 |
|
630 |
10 |
- |
0, 1 и 2 | |
|
ШМ |
400 |
50 |
- |
01, 1 и 2 |
|
630 |
50 |
- |
01, 1 и 2 | |
|
1000 |
60 |
- |
01, 1 и 2 | |
|
1600 |
80 |
- |
01, 1 и 2 | |
|
2000 |
90 |
- |
01, 1 и 2 | |
|
2500 |
100 |
- |
01, 1 и 2 | |
|
3000 |
110 |
- |
01, 1 и 2 | |
|
ШМ-ТК |
630 |
50 |
- |
00, 0 и 01 |
|
1000 |
50 |
- |
00, 0 и 01 | |
|
1600 |
60 |
- |
00, 0 и 01 | |
|
2000 |
80 |
- |
00, 0 и 01 | |
|
2500 |
120 |
- |
00, 0 и 01 | |
|
3000 |
160 |
- |
00, 0 и 01 | |
|
УТ |
400 |
- |
45° 55° и 60° |
0, 1 и 2 |
|
630 |
- |
0, 1 и 2 | ||
|
1000 |
- |
0, 1 и 2 | ||
|
* общие допуски по ГОСТ 30893.1-2002 - v | ||||
Таблица 2 - Основные размеры, классы точности линеек ЛД, ЛТ и ЛЧ
|
Линейка |
Размеры |
Класс точности | ||
|
Номинальная длина линейки L*, мм |
Номинальная ширина линейки В*, мм |
Угол между рабочими поверхностями ft | ||
|
ЛД |
50 |
6 |
45° |
0 и 1 |
|
80 |
6 |
30° |
0 и 1 | |
|
125 |
6 |
0 и 1 | ||
|
200 |
8 |
0 и 1 | ||
|
320 |
8 |
0 и 1 | ||
|
500 |
10 |
0 и 1 | ||
|
ЛТ |
200 |
26 |
- |
0 и 1 |
|
320 |
26 |
- |
0 и 1 | |
|
500 |
40 |
- |
0 и 1 | |
|
ЛЧ |
200 |
20 |
- |
0 и 1 |
|
320 |
25 |
- |
0 и 1 | |
|
500 |
35 |
- |
0 и 1 | |
* общие допуски по ГОСТ 30893.1-2002 - v
Таблица 3 - Допуски плоскостности рабочих поверхностей линеек ШД и ШП при их установке на две опоры, расположенные против нанесенных на линейки рисок, допуски плоскостности линеек УТ, ШМ и ШМ-ТК, допуски параллельности рабочих поверхностей линеек ШД и ШП, а также допуски перпендикулярности боковых поверхностей рабочим поверхностям линеек ШМ, ШД и ШП_______________________________________________
|
Длина линейки L, мм |
Допуск плоскостности, мкм |
Допуск параллельности, мкм |
Допуск перпендикулярности, мкм | ||||||||
|
для классов точности | |||||||||||
|
00 |
0 |
01 |
1 |
2 |
0 |
01 |
1 |
2 |
0 и 01 |
1 и 2 | |
|
400 |
1,6 |
2,5 |
4 |
6 |
10 |
4 |
6 |
10 |
16 |
25 |
40 |
|
630 |
2 |
3 |
5 |
8 |
12 |
5 |
8 |
12 |
20 | ||
|
1000 |
2,5 |
4 |
6 |
10 |
16 |
6 |
10 |
16 |
25 | ||
|
1600 |
4 |
6 |
10 |
16 |
25 |
10 |
16 |
25 |
40 |
30 | |
|
2000 |
5 |
8 |
12 |
20 |
30 |
- |
20 |
30 |
50 | ||
|
2500 |
6 |
10 |
16 |
25 |
40 |
- |
25 |
40 |
60 | ||
|
3000 |
8 |
12 |
20 |
30 |
50 |
- |
30 |
50 |
80 | ||
|
4000 |
- |
- |
- |
40 |
60 |
- |
- |
60 |
100 |
- | |
|
Примечание - Указанные требования к допускам плоскостности и параллельности линеек ШД и ШП и допускам плоскостности линеек ШМ, ШМ-ТК и УТ не распространяют на зону, расположенную на расстоянии 1 мм от края в поперечном направлении при длине линеек до 2500 мм и 1,5 мм при длине линеек более 2500 мм, а в продольном направлении на расстоянии 5 мм от края при длине до 2500 мм и на расстоянии 10 мм при длине линеек более 2500 мм | |||||||||||
Таблица 4 - Допуск прямолинейности в поперечном направлении
|
Длина линейки L, мм |
Допуски прямолинейности в поперечном направлении, мкм, для линеек классов точности | ||||
|
00 и 0 |
01 и 1 |
2 | |||
|
ШП, ШД |
ШМ, ШМ-ТК, ут |
Все модификации |
ШП, ШД |
ШМ, ут | |
|
400 |
0,5 |
1 |
1 |
2 | |
|
630 |
1 |
2 |
3 | ||
|
1000 |
1,5 |
3 |
4 | ||
|
1600;2000 |
2 | ||||
|
2500 |
2 |
3 |
4 |
4 |
5 |
|
3000;4000 |
6 | ||||
аблица 5 - Допуски прямолинейности рабочих поверхностей линеек ЛД, ЛТ и ЛЧ
|
Длина линейки L, мм |
Допуск прямолинейности, мкм | |
|
Класс точности | ||
|
0 |
1 | |
|
50 |
0,6 |
1,0 |
|
80 |
0,6 |
1,2 |
|
125 |
0,6 |
1,6 |
|
200 |
1,2 |
2,0 |
|
320 |
1,6 |
2,5 |
|
500 |
2,0 |
3,0 |
Таблица 6 - Допуски извернутости для линеек ШМ, ШМ-ТК и УТ
|
Линейка |
Длина линейки L, мм |
Допуски извернутости для линеек классов точности | |||||||||
|
00 |
0 |
01 |
1 |
2 | |||||||
|
- |
мм/м |
- |
мм/м |
- |
мм/м |
- |
мм/м |
- |
мм/м | ||
|
ШМ и ШМ-ТК |
400 |
2" |
0,015 |
3" |
0,015 |
6" |
0,040 |
8" |
0,040 |
12" |
0,060 |
|
630;1000 |
3" |
0,020 |
4" |
0,020 |
8" |
0,060 |
12" |
0,060 |
18" |
0,090 | |
|
1600 |
4" |
0,025 |
5" |
0,025 |
10" |
0,070 |
14" |
0,070 |
20" |
0,100 | |
|
2000 |
5" |
0,030 |
6" |
0,030 |
11" |
0,075 |
15" |
0,075 |
22" |
0,110 | |
|
2500 |
12" |
0,080 |
16" |
0,080 |
24" |
0,120 | |||||
|
3000 |
14" |
0,090 |
18" |
0,090 |
28" |
0,140 | |||||
|
УТ |
400 |
- |
2" |
0,010 |
- |
6" |
0,030 |
9" |
0,045 | ||
|
630;1000 |
3" |
0,015 | |||||||||
Таблица 7 - Параметр шероховатости Ra механически обработанных поверхностей линеек
|
Линейка |
Длина линейки L, мм |
Параметр шероховатости поверхностей Ra, мкм, не более | |||||
|
рабочих поверхностей линеек классов точности |
прилегающих к рабочим поверхностям | ||||||
|
00 |
0 |
01 |
1 |
2 | |||
|
ШД |
630;1000 |
- |
0,16 |
0,16 |
0,32 |
0,63 |
1,25 |
|
1600;2000; 2500; 3000; 4000 |
- |
0,32 |
0,32 |
0,63 |
1,25 | ||
|
ШП |
400;630 |
- |
0,16 |
0,16 |
0,32 |
0,63 | |
|
ШМ |
400;630;1000 |
- |
- |
0,16 | |||
|
1600;2000; 2500; 3000 |
- |
- |
0,32 |
0,63 |
1,25 | ||
|
ШМ-ТК |
630;1000 |
0,32 |
0,32 |
0,32 |
- |
- | |
|
1600;2000; 2500; 3000 |
2,50 | ||||||
|
УТ |
400; 630; 1000 |
- |
0,16 |
- |
0,32 |
0,63 |
- |
|
ЛД |
50; 80; 125; 200; 320;500 |
- |
0,04 |
- |
0,04 |
- |
0,32 |
|
ЛТ |
200; 320; 500 |
- |
0,04 |
- |
0,04 |
- |
0,32 |
|
ЛЧ |
200; 320; 500 |
- |
0,04 |
- |
0,04 |
- |
0,32 |
Примечание - базовая длина для шероховатости поверхности устанавливается: - Ra < 0,32 мкм - 0,25 мм;
- Ra > 0,32 мкм - 0,80 мм.
Таблица 8 - Отклонение угла от номинального значения линеек УТ
|
Отклонение угла между рабочими поверхностями а от номинального значения линеек УТ для класса точности | ||
|
0 |
1 |
2 |
|
±2,5' |
±5,0' |
±10' |
Таблица 9 - Условия эксплуатации
|
Длина линейки L, мм |
Допускаемые отклонения температуры от 20 °С, °С | |||||||||||
|
Линейка | ||||||||||||
|
ШМ-ТК |
ШП |
ШД |
УТ |
ШМ |
ЛД, лч, ЛТ | |||||||
|
для классов точности | ||||||||||||
|
00; 0 |
01 |
0 |
1; 2 |
0 |
01 |
1; 2 |
0 |
1; 2 |
01; 1 |
2 |
0; 1 | |
|
до 400 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
±5 | |
|
400 |
- |
- |
±3 |
±5 |
- |
- |
- |
±3 |
±5 |
±5 | ||
|
630 |
±3 |
±5 |
±3 |
±5 |
±5 | |||||||
|
1000 |
- |
- |
±4 |
±5 |
- | |||||||
|
1600 |
- |
- |
±3 | |||||||||
|
2000 |
- |
- | ||||||||||
|
2500 3000 |
±4 |
- | ||||||||||
|
4000 |
- |
- |
- |
- |
- | |||||||
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность
Таблица 10 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Линейка поверочная |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Подготовка к работе и правила эксплуатации» документа «Линейки поверочные ГОСТ 8026-92. Паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности, утвержденная приказом Росстандарта № 314 от 15.03.2021 г.;
ГОСТ 8026-92 Линейки поверочные. Технические условия.
Другие Линейки
