ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ Н МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР ПРИКЛАДНОЙ МЕТРОЛОГИИ - РОСТЕСТ» (ФБУ «НИЦ ПМ - РОСТЕСТ»)

СОГЛАСОВАНО

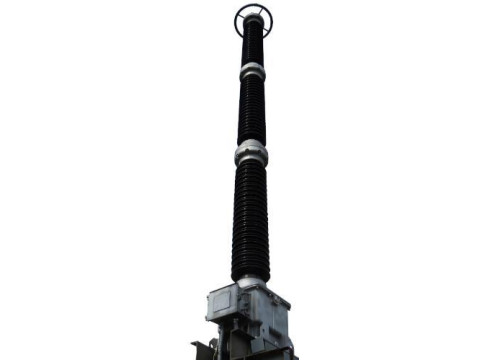

ГСИ. ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ TYD-500 МЕТОДИКА ПОВЕРКИ

РТ-МП-1393-201/3-2025

г. Москва

2025

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

  • 1.1 Настоящая методика поверки (далее - методика) применяется для поверки трансформаторов напряжения TYD-500, установленных на Братской ГЭС, с заводскими номерами 42218109; 42218110; 42218111; 42218112; 42223554; 42218114; 42210500; 42210497; 42210501; 42210499; 42210498; 42210502 (далее - трансформаторы). При определении метрологических характеристик в рамках проводимой поверки обеспечивается передача коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока в соответствии с государственной поверочной схемой, утвержденной приказом Госстандарта от 07.08.2023 № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1Л/3 до 750/л'З кВ и средств измерений электрической емкости и тангенса угла потерь па напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ», подтверждающей прослеживаемость к ГЭТ 175-2023.

  • 1.2 Определение метрологических характеристик трансформаторов осуществляется методом сличения при помощи средств сравнения.

  • 1.3 В результате поверки должны быть подтверждены метрологические требования, приведенные в таблицах 1 и 2 настоящей методики поверки.

Таблица 1 - Пределы допускаемых погрешностей вторичных обмоток для измерений

Таблица 2 - Пределы допускаемых погрешностей вторичных обмоток для защиты

• 2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

  • 2.1 Выполняемые при поверке операции указаны в таблице 3.

Таблица 3 - Перечень операций, выполняемых при поверке

В случае отрицательного результата поверки хотя бы по одному пункту поверку прекращают, а средство измерений считается непригодным к применению. Поверка не производится до устранения выявленных замечаний.

• 3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 3.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающей среды: от +5 °C до +35 °C;

• - атмосферное давление - от 84 до 106 кПа;

• - относительная влажность воздуха - от 30 % до 80 %;

• - отклонение частоты источника высокого напряжения и сети питания

низковольтных средств измерений от номинального значения - не более ±0,5 Гц;

• - колебания напряжения источника высокого напряжения и сети питания

низковольтных средств измерений - не более ±5 %;

коэффициент гармоник кривой переменного напряжения и источника высокого напряжения и сети питания низковольтных средств измерений - не более ±5 %.

• 3.2 Перед проведением поверки трансформаторы выдерживают на месте поверки не менее двух часов.

• 3.3 Средства поверки подготавливают к работе согласно указаниям, приведенным в эксплуатационной документации на них.

• 4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ

  • 4.1 К проведению поверки допускаются лица, изучившие настоящую методику поверки, эксплуатационную документацию на поверяемые трансформаторы и средства поверки.

  • 4.2 К проведению поверки допускаются лица, являющиеся специалистами организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ. непосредственно осуществляющие поверку средств данного вида измерений, прошедшие инструктаж по технике безопасности, имеющие удостоверение на право работы в электроустановках напряжением до 1000 В и группу по электробезопасности не ниже III.

• 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ

При поверке трансформаторов должны использоваться основные и вспомогательные средства поверки, указанные в таблице 4. Эталоны единиц величин должны быть аттестованы, средства измерений, используемые при поверке должны быть утвержденного типа и иметь действующие свидетельства о поверке.

Таблица 4 - Перечень основных и вспомогательных средств поверки

Продолжение таблицы 4

Примечание

Допускается использовать при поверке другие утвержденные и аттестованные эталоны единиц величин, средства измерений утвержденного типа и прошедшие поверку, удовлетворяющие метрологическим требованиям, указанным в таблице 4.

Допускается при проведении поверки в качестве источника напряжения использовать реальное напряжение сети.

• 6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 6.1 При проведении поверки соблюдают требования ГОСТ 12.1.019, ГОСТ 12.3.019, требования безопасности, указанные в эксплуатационной документации на средства поверки и поверяемые трансформаторы, а также выполняют комплекс мероприятий по обеспечению безопасности, установленных приказом Министерства труда и социальной защиты РФ от 15.12.2020 г. № 903н «Об утверждении правил по охране труда при эксплуатации электроустановок».

  • 6.2 Перед проведением операций поверки средства измерений, подлежащие заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно быть произведено ранее других соединений, а отсоединение - после всех отсоединений.

  • 6.3 Все отключения и включения высокого напряжения должны проводится соответствующим персоналом высоковольтного зала или электроэнергетического объекта.

• 7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

  • 7.1 При внешнем осмотре должно быть установлено соответствие поверяемого трансформатора требованиям:

• - выводы первичной и вторичной обмоток должны быть исправными и иметь маркировку, соответствующую ГОСТ Р МЭК 61869-5-2012 «Трансформаторы измерительные. Часть 5. Дополнительные требования к емкостным трансформатором напряжения»;

• - заземляющий защит должен иметь соответствующее обозначение;

• - отдельные части трансформатора должны быть прочно закреплены;

• - наружные поверхности трансформатора не должны иметь дефектов изоляции, загрязнений;

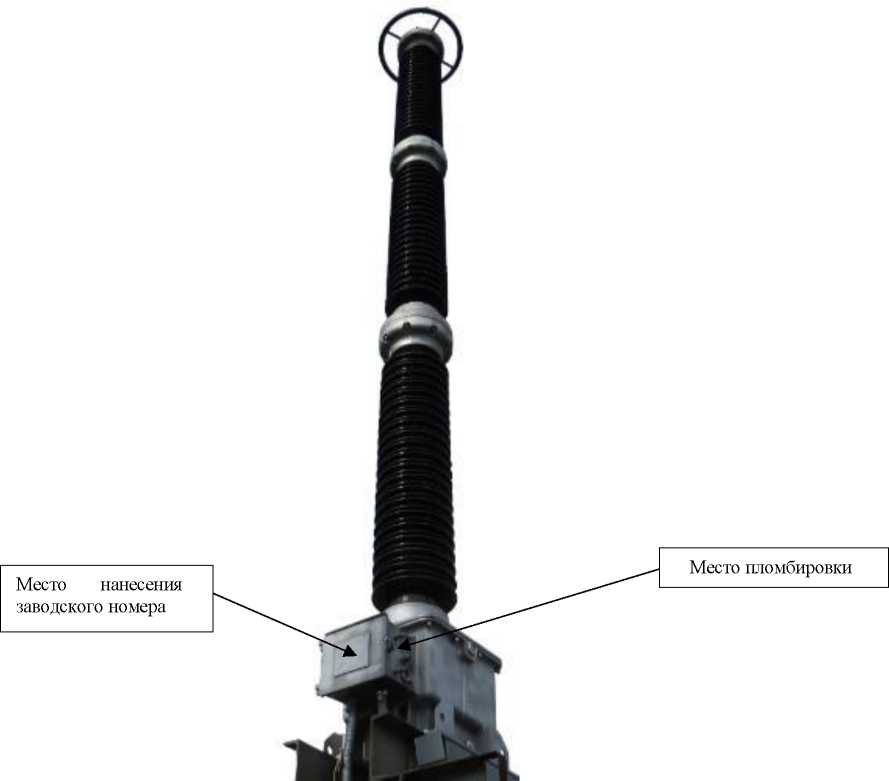

• - должно быть предусмотрено место для пломбирования;

• - должны быть табличка с маркировкой по ГОСТ Р МЭК 61869-5-2019 «Трансформаторы измерительные. Часть 3. Дополнительные требования к емкостным трансформатором напряжения».

• 8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ

  • 8.1 . Перед проведением поверки выполняются следующие подготовительные работы:

• - изучается паспорт и руководство по эксплуатации на поверяемый трансформатор и на применяемые средства поверки:

• - подготавливаются к работе средства поверки в соответствии с их руководствами по эксплуатации;

• - поверяемый трансформатор и средства поверки выдерживаются в условиях окружающей среды, указанных в разделе 3, не менее 3 ч, если они находились в климатических условиях, отличающихся от указанных в разделе 3;

• - выполняются организационные и технические мероприятия по обеспечению безопасности, указанные в разделе 6;

• - измеряются и заносятся в протокол поверки условия поверки, а также данные о вспомогательном оборудовании, поверяемом трансформаторе и эталоне.

• 8.2 Проверку правильности обозначений выводов и групп соединений обмоток поверяемого трансформатора проводят методом постоянного тока в соответствии с ГОСТ 3484.1.

При мечание

Если в приборе сравнения есть устройство сигнализации неправильного включения, то проверку правильности обозначений выводов и групп соединений обмоток поверяемого трансформатора проводят одновременно с проверкой правильности подключения эталонного компонента и поверяемого трансформатора к данному прибору при собранной схеме поверки непосредственно перед операцией определения погрешностей.

Трансформаторы с отрицательными результатами по данному пункту к дальнейшей поверке не допускают.

• 9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ

  • 9.1 Погрешности напряжения и угловые погрешности трансформаторов определяются по схеме в соответствии с рисунком 1. Эталонный трансформатор подключают к прибору сравнения проводниками сопротивлением не более 0,06 Ом.





G - источник высокого напряжения; TV, - эталонный трансформатор; Ri - нагрузочное устройство эталонного трансформатора; TV_X - поверяемый трансформатор; R? - нагрузочное устройство поверяемого трансформатора; РУд - прибор сравнения

Рисунок 1 - Схема определения погрешностей напряжения и угловых погрешностей трансформаторов

• 9.2 Проводят проверку правильности подключения прибора сравнения в соответствии с эксплуатационной документацией. Если схема уравновешивается, то это свидетельствует о правильности подключения и, соответственно, о правильности обозначения выводов и групп соединений обмоток поверяемого трансформатора. Если срабатывает сигнализации неправильного включения, то нужно поменять местами провода на выводах вторичной обмотки поверяемого трансформатора.

При обнаружении неправильного обозначения выводов и групп соединений обмоток поверяемого трансформатора дальнейшую поверку не проводят.

• 9.3 Определение метрологических характеристик обмоток трансформаторов классов точности 0,5 (погрешность напряжения и угловая погрешность) проводится при значениях испытательных режимов, указанных в таблице 5, при номинальной частоте.

Таблица 5 - Перечень испытательных режимов для обмоток трансформаторов класса точности 0,2

• 9.4 Определение метрологических характеристик обмоток трансформаторов классов точности ЗР (погрешность напряжения и угловая погрешность) проводится при значениях испытательных режимов, указанных в таблице 6, при номинальной частоте.

Таблица 6 - Перечень испытательных режимов для обмоток трансформаторов класса точности ЗР

• 9.5 Эталонный трансформатор нагружается на нагрузочное устройство Ri. на котором устанавливается паспортное значение мощности нагрузки.

• 9.6 На нагрузочном устройстве поверяемого трансформатора Яг устанавливается значение мощности, равное 0,25* Shom.

• 9.7 Включается источник высокого напряжения и устанавливаются на его выходе поочередно значения напряжений в соответствии с таблицами 5 или 6. Контролируются значения напряжений, частоты, формы кривой.

• 9.8 Проводятся измерения погрешностей поверяемого трансформатора в соответствии с эксплуатационной документацией на прибор сравнения.

• 9.9 На нагрузочном устройстве поверяемого трансформатора R? устанавливается значение мощности, равное Shom и повторяются операции по п.п.9.7-9.8 настоящей методики поверки.

• 10 . ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

Средство измерений подтверждает соответствие метрологическим требованиям, установленным при утверждении типа, если полученные по результатам поверки погрешности не превышают указанных в таблицах 1 и 2.

• 11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 11.1 Результаты поверки трансформаторов передаются в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Минпромторга РФ от 31.07.2020 г. №2510.

  • 11.2 По заявлению владельца трансформатора или лица, представившего его на поверку, положительные результаты поверки оформляют свидетельством о поверке по форме, установленной в соответствии с приказом Минпромторга РФ от 31.07.2020 г. № 2510 и (или) внесением в паспорт трансформатора записи о проведенной поверке. Оформление результатов поверки в паспорте средств измерений, по результатам поверки которых подтверждено их соответствие метрологическим требованиям, включает запись о проведенной поверке в виде «поверка выполнена». Указанная запись заверяется подписью поверителя с расшифровкой подписи (указываются фамилия и инициалы поверителя), наносится знак поверки и указывается дата поверки.

  • 11.3 По заявлению владельца трансформатора или лица, представившего его на поверку, отрицательные результаты поверки оформляют извещением о непригодности к применению средства измерений по форме, установленной в соответствии с приказом Минпромторга РФ от 31.07.2020 г. № 2510, и (или) внесением в паспорт трансформатора соответствующей записи.

  • 11.4 Протокол поверки трансформатора оформляется в произвольной форме.

    / Заместитель начальника центра 201

    ФБУ «11ИЦ ПМ-Ростест»

    Начальник комплекса 201 4

    ФБУ «НИЦ ПМ-Ростест»

    Ведущий инженер отдела 201_4 ФБУ «НИЦ ПМ-Ростест»







    Ю.А. Шатохина




    А.Ю. Мелехин




    С.А. Соловьев
