Нагрузки электронные сверхвысокой мощности FT68200
| Номер в ГРСИ РФ: | 97411-26 |
|---|---|
| Производитель / заявитель: | ShenZhen Faithtech Co.,LTD, КИТАЙ |
Нагрузки электронные сверхвысокой мощности FT68200 (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин напряжения, силы постоянного тока, электрической мощности.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97411-26 | ||||||
| Действует | по 15.01.2031 | ||||||
| Наименование | Нагрузки электронные сверхвысокой мощности | ||||||
| Модель | FT68200 | ||||||
| Модификации |
FT68206A-150-600 FT68206A-600-420 FT68208A-150-800 FT68208A-600-560 FT68210A-150-1000 FT68210A-600-700 FT68212A-600-840 FT68206E-150-600 FT68206E-600-420 FT68208E-150-800 FT68208E-600-560 FT68210E-150-1000 FT68210E-600-700 FT68212E-600-840 |
||||||
| Приказы |
№48 от
15.01.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 28ec8baa-7574-64b1-d223-705f9f8cb702 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ShenZhen Faithtech Co.,LTD, КИТАЙ, 3F, BLDG 1, GOTO technology park, 137 Bulan Road, Longgang District, Shenzhen City
Поверка
| Методика поверки / информация о поверке |
РТ-МП-919-551-2025 Государственная система обеспечения единства измерений. Нагрузки электронные сверхвысокой мощности FT68200. Методика поверки
(с 15.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97411-26: Описание типа
2026-97411-26.pdf
|
Скачать | 266.5 КБ | |
|
97411-26: Методика поверки
РТ-МП-919-551-2025
2026-mp97411-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Нагрузки электронные сверхвысокой мощности FT68200 (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин напряжения, силы постоянного тока, электрической мощности.
Описание
Нагрузки представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения с возможностью монтажа в стойку. На передней панели расположен дисплей и клавиши управления. На задней панели расположены разъемы для подключения питания нагрузки, клеммы для подключения источника питания постоянного тока и разъемы для связи с персональным компьютером через интерфейс Ethernet, RS232.
Принцип действия нагрузок основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы тока на входе нагрузки и выбранными режимами работы путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью регуляторов, расположенных на лицевой панели нагрузок, а также при помощи цифровых и аналогового интерфейсов при дистанционном режиме управления.
К данному типу нагрузок относятся следующие модификации: FT68206A-150-600, FT68206A-600-420, FT68208A-150-800, FT68208A-600-560, FT68210A-150-1000,
FT68210A-600-700, FT68212A-600-840, FT68206E-150-600, FT68206E-600-420,
FT68208E-150-800, FT68208E-600-560, FT68210E-150-1000, FT68210E-600-700,
FT68212E-600-840.
Модификации отличаются различными значениями максимальной выходной мощности и диапазонами установки выходных параметров.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид нагрузок представлен на рисунках 1 и 2. Места пломбирования от несанкционированного доступа представлены на рисунках 3 и 4. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на заднюю панель нагрузок в месте, указанном на рисунках 5 и 6.
Место нанесения знака утверждения типа
I

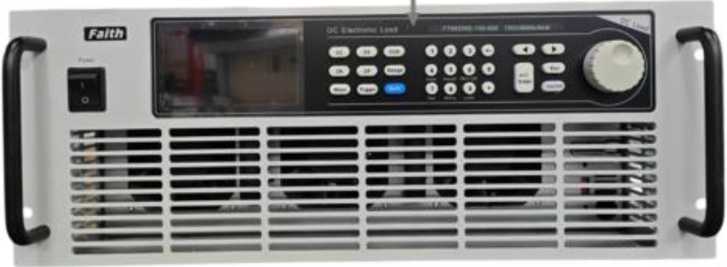

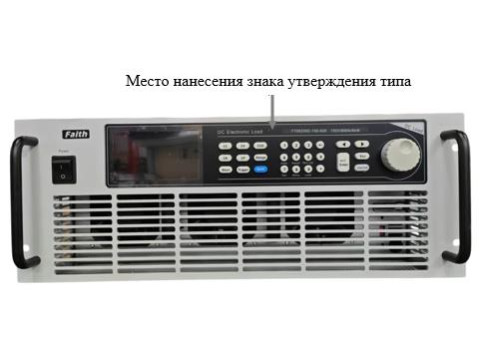

Рисунок 1 - Общий вид нагрузок FT68206A-150-600, FT68206A-600-420, FT68206E-150-600,
FT68206E-600-420

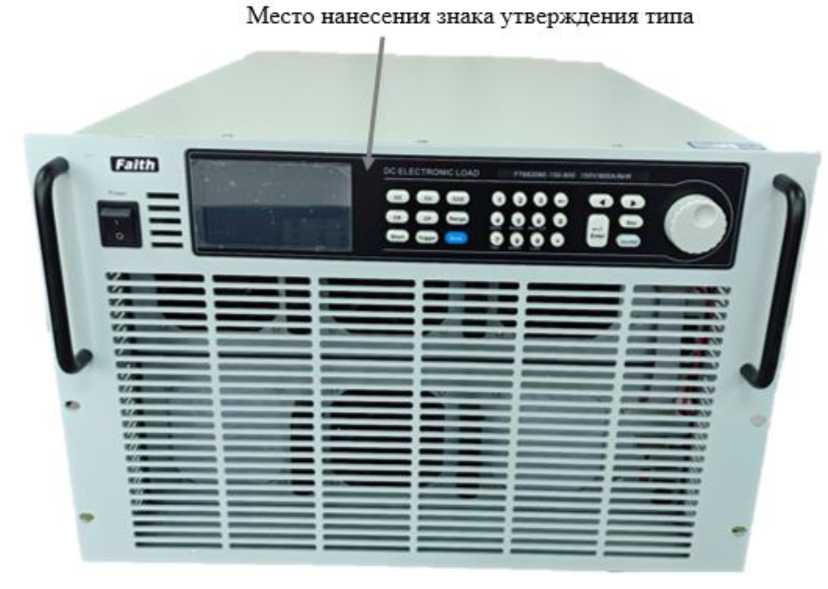

Рисунок 2 - Общий вид нагрузок FT68208A-150-800, FT68208A-600-560, FT68210A-150-1000, FT68210A-600-700, FT68212A-600-840, FT68208E-150-800, FT68208E-600-560, FT68210E-150-1000, FT68210E-600-700, FT68212E-600-840
Место пломбирования от несанкционированного доступа

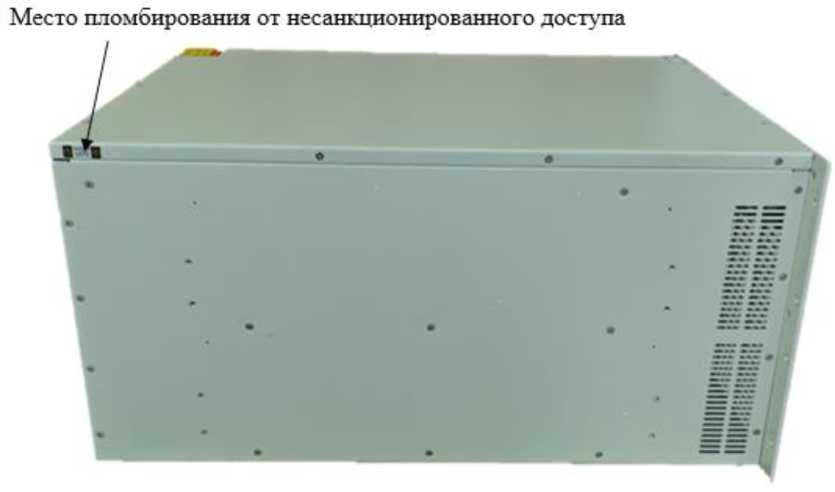

Рисунок 3 - Место пломбирования от несанкционированного доступа нагрузок FT68206A-150-600, FT68206A-600-420, FT68206E-150-600, FT68206E-600-420
Рисунок 4 - Место пломбирования от несанкционированного доступа нагрузок
FT68208A-150-800, FT68208A-600-560, FT68210A-150-1000, FT68210A-600-700,
FT68212A-600-840, FT68208E-150-800, FT68208E-600-560, FT68210E-150-1000,
FT68210E-600-700, FT68212E-600-840

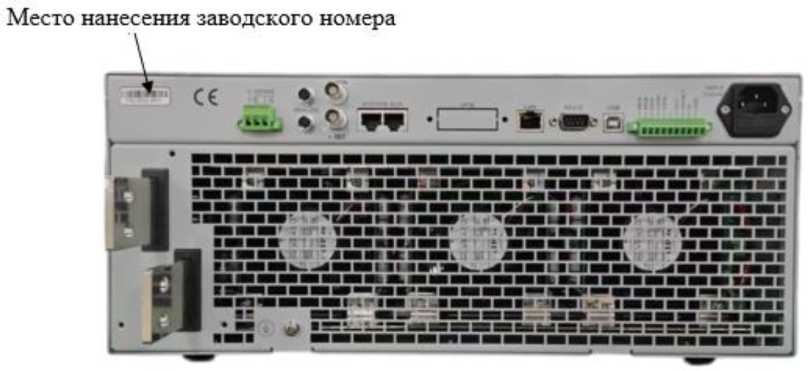

Рисунок 5 - Место нанесения заводского номера нагрузок FT68206A-150-600, FT68206A-600-420, FT68206E-150-600, FT68206E-600-420

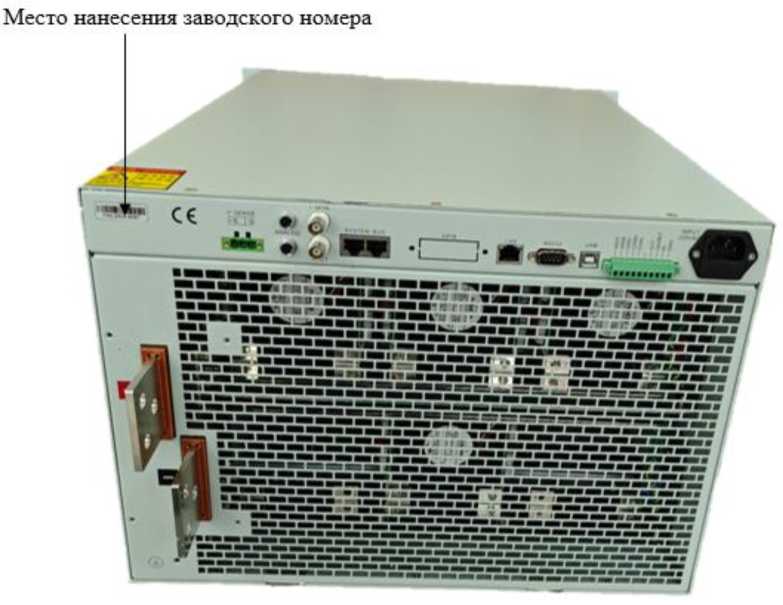

Рисунок 6 - Место нанесения заводского номера
FT68208A-150-800, FT68208A-600-560, FT68210A-150-1000, FT68210A-600-700, FT68212A-600-840, FT68208E-150-800, FT68208E-600-560, FT68210E-150-1000,
FT68210E-600-700, FT68212E-600-840
Программное обеспечение
Управление режимами работы и настройками нагрузок осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Внешнее ПО предназначено для дистанционного управления нагрузкой и не является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.01 |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Модификаци я нагрузки |
Диапазон установки напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В |
Диапазон установки силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
|
FT68206A-150-600 |
от 0 до 30 включ. |
±(0,00025-иуст+0,007 5) |
от 0 до 60 включ. |
±(0,0005-1уст+0,03) |
|
св. 30 до 150 |
±(0,00025-иуст+0,037 5) |
св. 60 до 600 |
±(0,0005-1уст+0,3) | |
|
FT68206A-600-420 |
от 0 до 120 включ. |
±(0,00025-иуст+0,03) |
от 0 до 42 включ. |
±(0,0005-1уст+0,021) |
|
св. 120 до 600 |
±(0,00025-иуст+0,15) |
св. 42 до 150 |
±(0,0005-1уст+0,075) | |
|
FT68208A-150-800 |
от 0 до 30 включ. |
±(0,00025-иуст+0,007 5) |
от 0 до 80 включ. |
±(0,0005-1уст+0,04) |
|
св. 30 до 150 |
±(0,00025-иуст+0,037 5) |
св. 80 до 800 |
±(0,0005-1уст+0,4) | |
|
FT68208A-600-560 |
от 0 до 120 включ. |
±(0,00025-иуст+0,03) |
от 0 до 56 включ. |
±(0,0005-1уст+0,028) |
|
св. 120 до 600 |
±(0,00025-иуст+0,15) |
св. 56 до 560 |
±(0,0005-1уст+0,28) | |
|
FT68210A-150-1000 |
от 0 до 30 включ. |
±(0,00025-иуст+0,007 5) |
от 0 до 100 включ. |
±(0,0005-1уст+0,05) |
|
св. 30 до 150 |
±(0,00025-иуст+0,037 5) |
св. 100 до 1000 |
±(0,0005-1уст+0,5) | |
|
FT68210A-600-700 |
от 0 до 120 включ. |
±(0,00025-иуст+0,03) |
от 0 до 70 включ. |
±(0,0005-1уст+0,035) |
|
св. 120 до 600 |
±(0,00025-иуст+0,15) |
св. 70 до 700 |
±(0,0005-1уст+0,35) | |
|
FT68212A-600-840 |
от 0 до 120 включ. |
±(0,00025-иуст+0,03) |
от 0 до 84 включ. |
±(0,0005-1уст+0,042) |
|
св. 120 до 600 |
±(0,00025-иуст+0,15) |
св. 70 до 840 |
±(0,0005-1уст+0,42) | |
|
FT68206E-150-600 |
от 0 до 30 включ. |
±(0,00025-иуст+0,007 5) |
от 0 до 60 включ. |
±(0,0005-1уст+0,03) |
|
св. 30 до 150 |
±(0,00025-иуст+0,037 5) |
св. 60 до 600 |
±(0,0005-1уст+0,3) | |
|
FT68206E-600-420 |
от 0 до 120 включ. |
±(0,00025-иуст+0,03) |
от 0 до 42 включ. |
±(0,0005-1уст+0,021) |
|
св. 120 до 600 |
±(0,00025-иуст+0,15) |
св. 42 до 150 |
±(0,0005-1уст+0,075) | |
|
FT68208E-150-800 |
от 0 до 30 включ. |
±(0,00025-иуст+0,007 5) |
от 0 до 80 включ. |
±(0,0005-1уст+0,04) |
|
св. 30 до 150 |
±(0,00025-иуст+0,037 5) |
св. 80 до 800 |
±(0,0005-1уст+0,4) | |
|
FT68208E-600-560 |
от 0 до 120 включ. |
±(0,00025-иуст+0,03) |
от 0 до 56 включ. |
±(0,0005-1уст+0,028) |
|
св. 120 до 600 |
±(0,00025-иуст+0,15) |
св. 56 до 560 |
±(0,0005-1уст+0,28) | |
|
FT68210E-150-1000 |
от 0 до 30 включ. |
±(0,00025-иуст+0,007 5) |
от 0 до 100 включ. |
±(0,0005-1уст+0,05) |
|
св. 30 до 150 |
±(0,00025-иуст+0,037 5) |
св. 100 до 1000 |
±(0,0005-1уст+0,5) | |
|
FT68210E-600-700 |
от 0 до 120 включ. |
±(0,00025-иуст+0,03) |
от 0 до 70 включ. |
±(0,0005-1уст+0,035) |
|
св. 120 до 600 |
±(0,00025-иуст+0,15) |
св. 70 до 700 |
±(0,0005-1уст+0,35) | |
|
FT68212E-600-840 |
от 0 до 120 включ. |
±(0,00025-иуст+0,03) |
от 0 до 84 включ. |
±(0,0005-1уст+0,042) |
|
св. 120 до 600 |
±(0,00025-иуст+0,15) |
св. 70 до 840 |
±(0,0005-1уст+0,42) |
Примечание:
UycT - установленное значения напряжения постоянного тока, В;
1уст - установленное значение силы постоянного тока, А;
Таблица 3 - Метрологические характеристики
|
Модификация нагрузки |
Диапазон установки электрической мощности постоянного тока, Вт |
Пределы допускаемой абсолютной погрешности установки электрической мощности постоянного тока, Вт |
|
FT68206A-150-600 |
от 0 до 6000 |
±(0,002-Руст+12) |
|
FT68206A-600-420 |
от 0 до 6000 |
±(0,002-Руст+12) |
|
FT68208A-150-800 |
от 0 до 8000 |
±(0,002-Руст+16) |
|
FT68208A-600-560 |
от 0 до 8000 |
±(0,002-Руст+16) |
|
FT68210A-150-1000 |
от 0 до 10000 |
±(0,002-Руст+20) |
|
FT68210A-600-700 |
от 0 до 10000 |
±(0,002-Руст+20) |
|
FT68212A-600-840 |
от 0 до 10000 |
±(0,002-Руст+20) |
|
FT68206E-150-600 |
от 0 до 6000 |
±(0,002-Руст+12) |
|
FT68206E-600-420 |
от 0 до 6000 |
±(0,002-Руст+12) |
|
FT68208E-150-800 |
от 0 до 8000 |
±(0,002-Руст+16) |
|
FT68208E-600-560 |
от 0 до 8000 |
±(0,002-Руст+16) |
|
FT68210E-150-1000 |
от 0 до 10000 |
±(0,002-Руст+20) |
|
FT68210E-600-700 |
от 0 до 10000 |
±(0,002-Руст+20) |
|
FT68212E-600-840 |
от 0 до 10000 |
±(0,002-Руст+20) |
|
Примечание: Руст - установленное значения мощности постоянного тока, Вт | ||
Таблица 4 - Метрологические характеристики
|
Модифика ция нагрузки |
Диапазон измерений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
Диапазон измерений силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
|
1 |
2 |
3 |
4 |
5 |
|
FT68206A -150-600 |
от 0 до 30 включ. |
±(0,00025-иизм+0,0075 ) |
от 0 до 60 включ. |
±(0,0005-1изм+0,03) |
|
св. 30 до 150 |
±(0,00025-иизм+0,0375 ) |
св. 60 до 600 |
±(0,0005-1изм+0,3) | |
|
FT68206A -600-420 |
от 0 до 120 включ. |
±(0,00025-иизм+0,03) |
от 0 до 42 включ. |
±(0,0005-1изм+0,021) |
|
св. 120 до 600 |
±(0,00025-иизм+0,15) |
св. 42 до 420 |
±(0,0005-1изм+0,21) | |
|
FT68208A -150-800 |
от 0 до 30 включ. |
±(0,00025-иизм+0,0075 ) |
от 0 до 80 включ. |
±(0,0005-1изм+0,04) |
|
св. 30 до 150 |
±(0,00025-иизм+0,0375 ) |
св. 80 до 800 |
±(0,0005-1изм+0,4) | |
|
FT68208A -600-560 |
от 0 до 120 включ. |
±(0,00025-иизм+0,03) |
от 0 до 56 включ. |
±(0,0005-1изм+0,028) |
|
св. 120 до 600 |
±(0,00025-иизм+0,15) |
св. 56 до 560 |
±(0,0005-1изм+0,28) | |
|
FT68210A -150-1000 |
от 0 до 30 включ. |
±(0,00025-иизм+0,0075 ) |
от 0 до 100 включ. |
±(0,0005-1изм+0,05) |
|
св. 30 до 150 |
±(0,00025-иизм+0,0375 ) |
св. 100 до 1000 |
±(0,0005-1изм+0,5) | |
|
FT68210A -600-700 |
от 0 до 120 включ. |
±(0,00025-иизм+0,03) |
от 0 до 70 включ. |
±(0,0005-1изм+0,035) |
|
св. 120 до 600 |
±(0,00025-иизм+0,15) |
св. 70 до 700 |
±(0,0005-1изм+0,35) | |
|
FT68212A -600-840 |
от 0 до 120 включ. |
±(0,00025-иизм+0,03) |
от 0 до 84 включ. |
±(0,0005-1изм+0,042) |
|
св. 120 до 600 |
±(0,00025-иизм+0,15) |
св. 84 до 840 |
±(0,0005-1изм+0,42) | |
|
FT68206E-150-600 |
от 0 до 30 включ. |
±(0,00025-иизм+0,0075 ) |
от 0 до 60 включ. |
±(0,0005-1изм+0,03) |
|
св. 30 до 150 |
±(0,00025-иизм+0,0375 ) |
св. 60 до 600 |
±(0,0005-1изм+0,3) |
Продолжение таблицы 4
|
1 |
2 |
3 |
4 |
5 |
|
FT68206E-600-420 |
от 0 до 120 включ. |
±(0,00025-иизм+0,03) |
от 0 до 42 включ. |
±(0,0005-1изм+0,021) |
|
св. 120 до 600 |
±(0,00025-иизм+0,15) |
св. 42 до 420 |
±(0,0005-1изм+0,21) | |
|
FT68208E-150-800 |
от 0 до 30 включ. |
±(0,00025-иизм+0,0075 ) |
от 0 до 80 включ. |
±(0,0005-1изм+0,04) |
|
св. 30 до 150 |
±(0,00025-иизм+0,0375 ) |
св. 80 до 800 |
±(0,0005-1изм+0,4) | |
|
FT68208E-600-560 |
от 0 до 120 включ. |
±(0,00025-иизм+0,03) |
от 0 до 56 включ. |
±(0,0005-1изм+0,028) |
|
св. 120 до 600 |
±(0,00025-иизм+0,15) |
св. 56 до 560 |
±(0,0005-1изм+0,28) | |
|
FT68210E-150-1000 |
от 0 до 30 включ. |
±(0,00025-иизм+0,0075 ) |
от 0 до 100 включ. |
±(0,0005-1изм+0,05) |
|
св. 30 до 150 |
±(0,00025-иизм+0,0375 ) |
св. 100 до 1000 |
±(0,0005-1изм+0,5) | |
|
FT68210E-600-700 |
от 0 до 120 включ. |
±(0,00025-иизм+0,03) |
от 0 до 70 включ. |
±(0,0005-1изм+0,035) |
|
св. 120 до 600 |
±(0,00025-иизм+0,15) |
св. 70 до 700 |
±(0,0005-1изм+0,35) | |
|
FT68212E-600-840 |
от 0 до 120 включ. |
±(0,00025-иизм+0,03) |
от 0 до 84 включ. |
±(0,0005-1изм+0,042) |
|
св. 120 до 600 |
±(0,00025-иизм+0,15) |
св. 84 до 840 |
±(0,0005-1изм+0,42) |
Примечание:
иизм - значения напряжения постоянного тока, измеренное нагрузкой, В;
1изм - значение силы постоянного тока, измеренное нагрузкой, А;
аблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Масса, кг, не более | |
|
FT68206A/E-150-600 |
40 |
|
FT68206A/E-600-420 |
40 |
|
FT68208A/E-150-800 |
62 |
|
FT68208A/E-600-560 |
62 |
|
FT68210A/E-150-1000 |
67 |
|
FT68210A/E-600-700 |
67 |
|
FT68212A/E-600-840 |
72 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более | |
|
FT68206A/E-150-600 |
483х177х663 |
|
FT68206A/E-600-420 |
483x177x663 |
|
FT68208A/E-150-800 |
483x310x713 |
|
FT68208A/E-600-560 |
483x310x713 |
|
FT68210A/E-150-1000 |
483x310x713 |
|
FT68210A/E-600-700 |
483x310x713 |
|
FT68212A/E-600-840 |
483x310x713 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, |
от +15 до +35 от 30 до 80 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
16000 |
Знак утверждения типа
наносится на лицевую панель в виде наклейки в месте, указанном на рисунке 1, и на титульный лист руководства пользователя типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Электронная нагрузка |
_ |
1 шт. |
|
Кабель питания |
_ |
2 шт. |
|
Кабель для связи RS232 |
_ |
1 шт. |
|
Кабель для сетевого подключения LAN |
_ |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Работа на месте» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А;
Приказ Росстандарта от 30.12.2019 №3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного тока;
Нагрузки электронные сверхвысокой мощности FT68200. Стандарт предприятия.
Смотрите также
