Осциллографы цифровые VESNA OV
| Номер в ГРСИ РФ: | 97413-26 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
Осциллографы цифровые VESNA OV (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97413-26 | ||||||||||||
| Действует | по 15.01.2031 | ||||||||||||
| Наименование | Осциллографы цифровые | ||||||||||||
| Модель | VESNA OV | ||||||||||||
| Модификации |
OVA1-401 OVA1-202 OVA3-402 OVA3-403 OVA3-405 OVU1-401 OVU1-202 OVU2-402 OVU2-403 |
||||||||||||
| Приказы |
№48 от
15.01.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | bedbe14c-57d6-1a27-27e6-b75b8efa5909 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Dalian AMN Technology Co., Ltd., КИТАЙ, Room 816, Free Trade Building, Dalian Bonded Zone, Dalian, Liaoning Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1385-441-2025 Государственная система обеспечения единства измерений. Осциллографы цифровые VESNA OV. Методика поверки
(с 15.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97413-26: Описание типа
2026-97413-26.pdf
|
Скачать | 223.6 КБ | |
|
97413-26: Методика поверки
РТ-МП-1385-441-2025
2026-mp97413-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Осциллографы цифровые VESNA OV (далее - осциллографы) предназначены для измерений и анализа амплитудных и временных параметров электрических сигналов.
Описание
К настоящему типу средств измерений относятся осциллографы в следующих исполнениях:
- VESNA OVA: модификации OVA1-401; OVA1-202; OVA3-402; OVA3-403; OVA3-405;
- VESNA OVU: модификации OVU1-401; OVU1-202; OVU2-402; OVU2-403.
Исполнения отличаются друг от друга конструкцией. Модификации отличаются друг от друга полосой пропускания и количеством разъемов измерительных каналов.
Конструктивно осциллографы выполнены в виде настольного блока (модификации OVA3-402, OVA3-403, OVA3-405) или портативного лабораторного прибора (модификации OVA1-401, OVA1-202, OVU1-401, OVU1-202, OVU2-402, OVU2-403), работающие под управлением встроенного программного обеспечения «Vesna OV firmware». На передней панели осциллографов расположены: органы управления, жидкокристаллический дисплей (модификации OVA1-401 и OVA1-202); органы управления, жидкокристаллический дисплей, интерфейс USB, разъемы измерительных каналов (модификации OVA3-402; OVA3-403; OVA3-405); жидкокристаллический дисплей (модификации OVU1-401; OVU1-202; OVU2-402; OVU2-403). Разъемы измерительных каналов для модификаций OVA1-401; OVA1-202; OVU1-401; OVU1-202; OVU2-402; OVU2-403 находятся на верхней панели. Питание осциллографов осуществляется от адаптера питания из комплекта поставки.
Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании АЦП входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Управление операциями меню, а также задание рабочих параметров осциллографов производится с помощью жидкокристаллического экрана с сенсорным управлением, расположенного на передней панели, и/или механическими органами управления в зависимости от исполнения осциллографа.
Осциллографы выпускаются под торговой маркой VESNA.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в формате девятизначного цифрового обозначения, состоящего из арабских цифр, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на маркировочную этикетку, расположенную на задней панели корпуса.
Общий вид модификаций осциллографов цифровых VESNA OV приведен на рисунках 1 - 6. Корпус прибора выполнен из ударопрочного пластика, цвет которого может изменяться в зависимости от партии или заказа.
Место указания информации о заводском номере, полосе пропускания, приведены на рисунках 4 - 6.
Рисунок 1 - Общий вид модификаций OVA1-401, OVA1-202

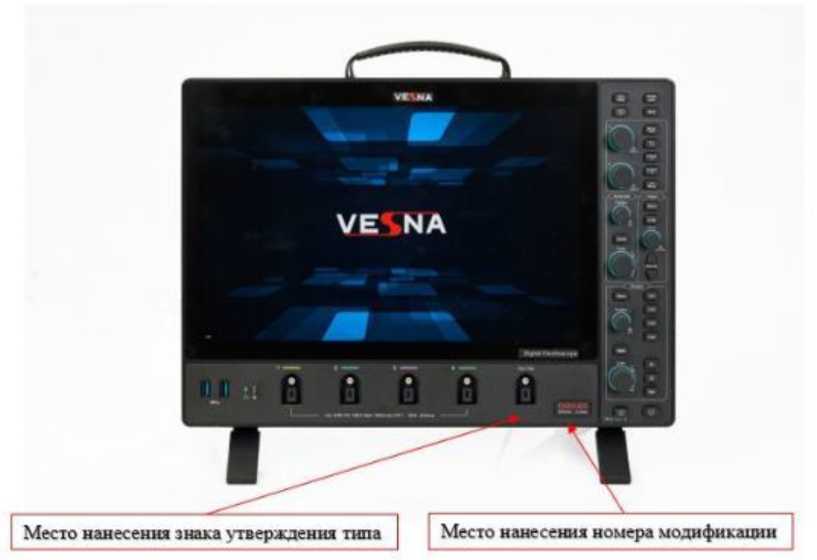

Рисунок 2 - Общий вид модификаций OVA3-402, OVA3-403, OVA3-405

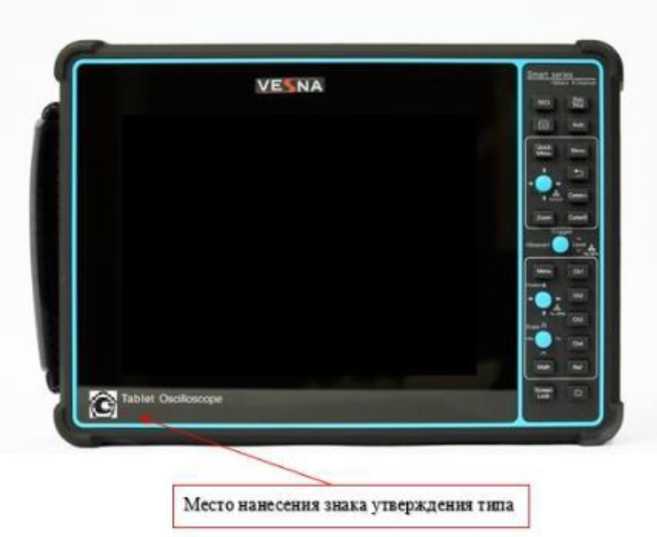

Рисунок 3 - Общий вид модификаций OVU1-401, OVU1-202, OVU2-402, OVU2-403
Место указания модификации, заводского номера и информация о полосе прот екания

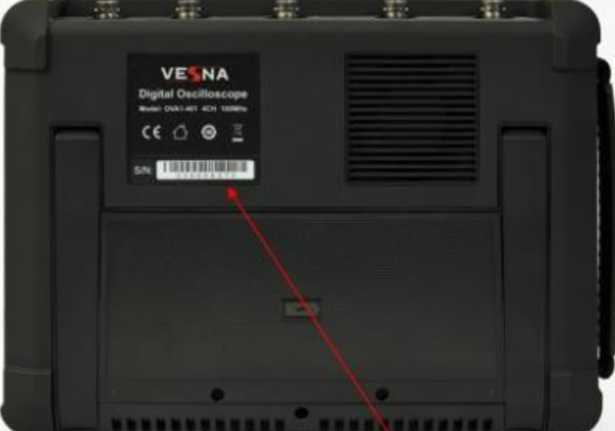

Рисунок 4 - Вид задней панели модификаций OVA1-401, OVA1-202

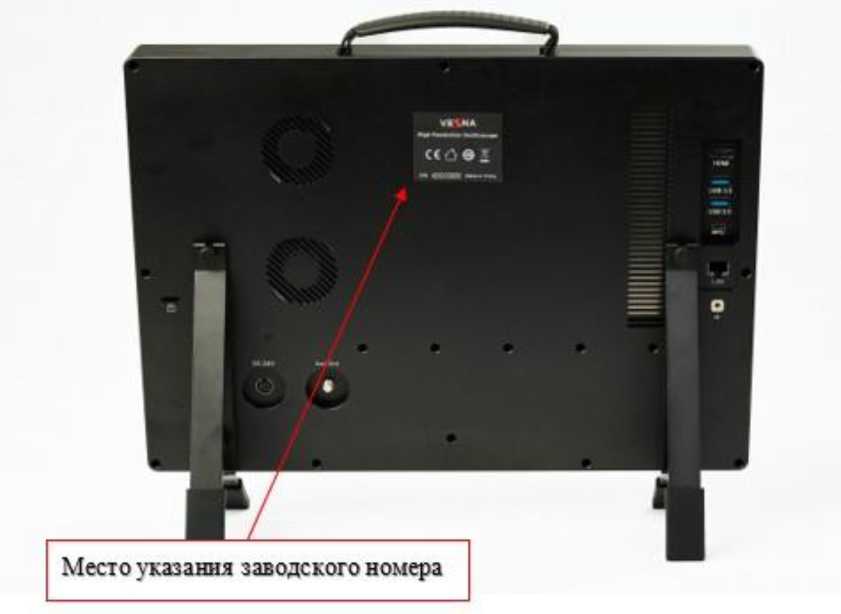

Рисунок 5 - Вид задней панели модификаций OVA3-402, OVA3-403, OVA3-405
Место указания модификации, заводского номера и информации о полосе пропускания

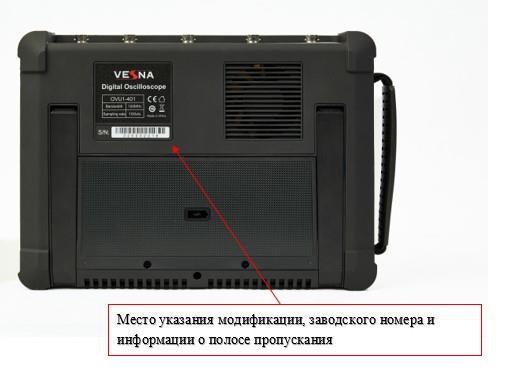

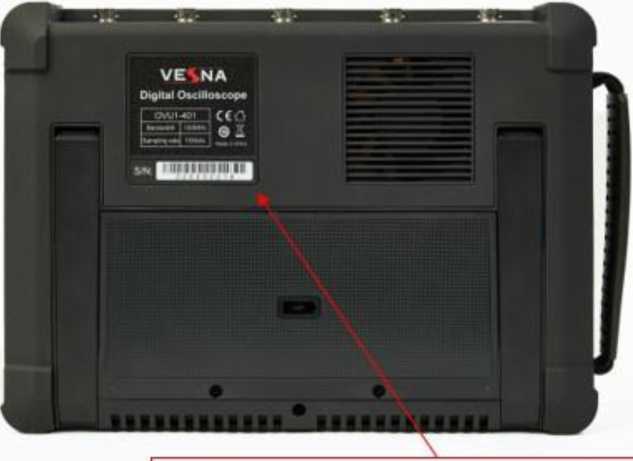

Рисунок 6 - Вид задней панели модификаций OVU1-401, OVU1-202, OVU2-402, OVU2-403
Программное обеспечение
Программное обеспечение «VESNA OV firmware» предназначено для управления режимами работы осциллографа, обработки измерительных сигналов, управления его работой в процессе проведения измерений, отображения хода измерений. Программное обеспечение предназначено только для работы с осциллографами и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VESNA OV firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2.1 - Метрологические характеристики исполнения VESNA OVA
|
Наименование характеристики |
Значение для модис |
шкации | |||
|
OVA1-401 |
OVA1- 202 |
OVA3-402 |
OVA3-403 |
OVA3-405 | |
|
Входное сопротивление, Ом |
1-1 |
06 |
1-106/50 | ||
|
Полоса пропускания, МГц |
100 |
200 |
250 |
350 |
500 |
|
Время нарастания переходной характеристики, нс, не более |
3,5 |
1,75 |
1,4 |
1 |
0,7 |
|
Диапазон значений коэффициента отклонения (Ко), В/дел |
от 1 •10-3 до 10 |
от 1М0-3 до 10 (1 от 1М0-3 до 1 (50 |
МОм) Ом) | ||
|
Пределы допускаемой относительной погрешности измерений импульсного напряжения, % |
±2 |
±2 (при Ко > 5М0-3 В/дел) ±3 (при Ко < 2М0-3 В/дел) | |||
|
Диапазон установки значений коэффициента развертки (Кр), с/дел |
от 240-9до 1-103 | ||||
|
Пределы допускаемой относительной погрешности измерений временных интервалов, % |
±0,002 | ||||
Таблица 2.2 - Метрологические характеристики исполнения VESNA OVU
|
Наименование характеристики |
Значение для модификации | |||
|
OVU1-401 |
OVU1-202 |
OVU2-402 |
OVU2-403 | |
|
Входное сопротивление, Ом |
1-1 |
106 |
1-106/50 | |
|
Полоса пропускания, МГц |
100 |
200 |
300 | |
|
Время нарастания переходной характеристики, нс, не более |
3,5 |
1,75 |
1,1 | |
|
Диапазон значений коэффициента отклонения (Ко), В/дел |
от 1 •IO-3 до 10 |
от 1-10-3 до 10 (1 МОм) от 1-10-3 до 1 (50 Ом) | ||
|
Пределы допускаемой относительной погрешности измерений импульсного напряжения, % |
±2 (при Ко > 5-10’3 В/дел) ±3 (при Ко < 2-10’3 В/дел) | |||
|
Диапазон установки значений коэффициента развертки (Кр), с/дел |
от 2-10-9до 1-103 | |||
|
Пределы допускаемой относительной погрешности измерений временных интервалов, % |
±0,002 | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов, шт. - модификации OVA1-202, OVU1-202 - все остальные модификации |
2 4 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более - модификации OVA3-402, OVA3-403, OVA3-405 - все остальные все модификации |
400x280x36 265x192x50 |
|
Масса, кг, не более - модификации OVA3-402, OVA3-403, OVA3-405 - все остальные все модификации |
4,3 1,9 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С, % |
от 20 до 30 от 30 до 80 |
Знак утверждения типа
наносится методом наклейки на лицевую панель осциллографов в местах, указанных на рисунках 1 - 3, и на титульный лист руководства по эксплуатации - типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 |
2 |
3 |
|
Осциллограф цифровой |
VESNA OV |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Пассивный BNC-пробник |
- |
2 шт.* |
|
Руководство по эксплуатации |
VESNA OVA1 РЭ, VESNA OVA3 РЭ, VESNA OVU1 РЭ, VESNA OVU2 РЭ** |
1 экз. |
|
Сумка, кейс |
- |
По запросу |
|
* или более по отдельному заказу ** в соответствии с модификацией | ||
Сведения о методах измерений
приведены в главе «Система анализа» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия «Осциллографы цифровые VESNA OV».
