Пирометры инфракрасные линейно-сканирующие MP150-2М-0-0-0-1-0
| Номер в ГРСИ РФ: | 97414-26 |
|---|---|
| Категория: | Пирометры |
| Производитель / заявитель: | Фирма "Fluke Corporation", США |
Пирометры инфракрасные линейно-сканирующие MP150-2М-0-0-0-1-0 (далее по тексту
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97414-26 | |||||||||
| Наименование | Пирометры инфракрасные линейно-сканирующие | |||||||||
| Модель | MP150-2М-0-0-0-1-0 | |||||||||
| Приказы |
№48 от
15.01.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 1f03b4d7-e52f-70ec-92da-3ab123915368 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма «Fluke Process Instruments GmbH», ГЕРМАНИЯ, Blankenburger str. 135, Berlin D-13127 Germany
Поверка
| Методика поверки / информация о поверке |
РТ-МП-772-207-2025 Государственная система обеспечения единства измерений. Пирометры инфракрасные линейно-сканирующие MP150-2М-0-0-0-1-0. Методика поверки
(с 15.01.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97414-26: Описание типа
2026-97414-26.pdf
|
Скачать | 180.7 КБ | |
|
97414-26: Методика поверки
РТ-МП-772-207-2025
2026-mp97414-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Пирометры инфракрасные линейно-сканирующие MP150-2M-0-0-0-1-0 (далее по тексту - пирометры) предназначены для неконтактных измерений температуры поверхностей твердых тел, расплавов различных материалов по их собственному тепловому излучению, а также для измерений профиля температуры объекта в инфракрасной области спектра по одной координате и отображения получаемых данных на экране персонального компьютера (ПК). При этом размеры отображаемой поверхности объекта определяются шириной угла сканирования.
Описание
Принцип действия пирометров основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему на быстродействующий фотоэлектрический приемник, в цифровой сигнал, пропорциональный температуре. Далее сигнал передается посредством сети Ethernet на ПК для индикации значений температуры, последующей обработки и архивирования, или в процессор для дальнейшего цифро-аналогового преобразования.
Пирометры представляют собой оптико-электронные устройства, состоящие из: оптической системы, фокусирующей излучение объекта с помощью вращающейся зеркальной призмы на термоэлектрическом приемнике, и электронного блока измерения. Вращающаяся призма предназначена для создания эффекта сканирования в пределах одной координаты.
К пирометрам данного типа относятся Пирометры инфракрасные линейно-сканирующие MP150-2M-0-0-0-1-0 со следующими заводскими номерами: 66121, 66122.

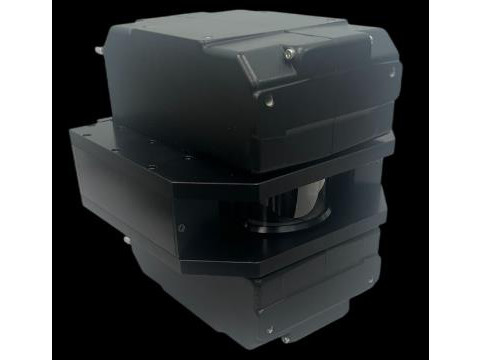

Фотографии общего вида пирометров инфракрасных линейно-сканирующих MP150-2M-0-0-0-1-0 приведены на рисунке.

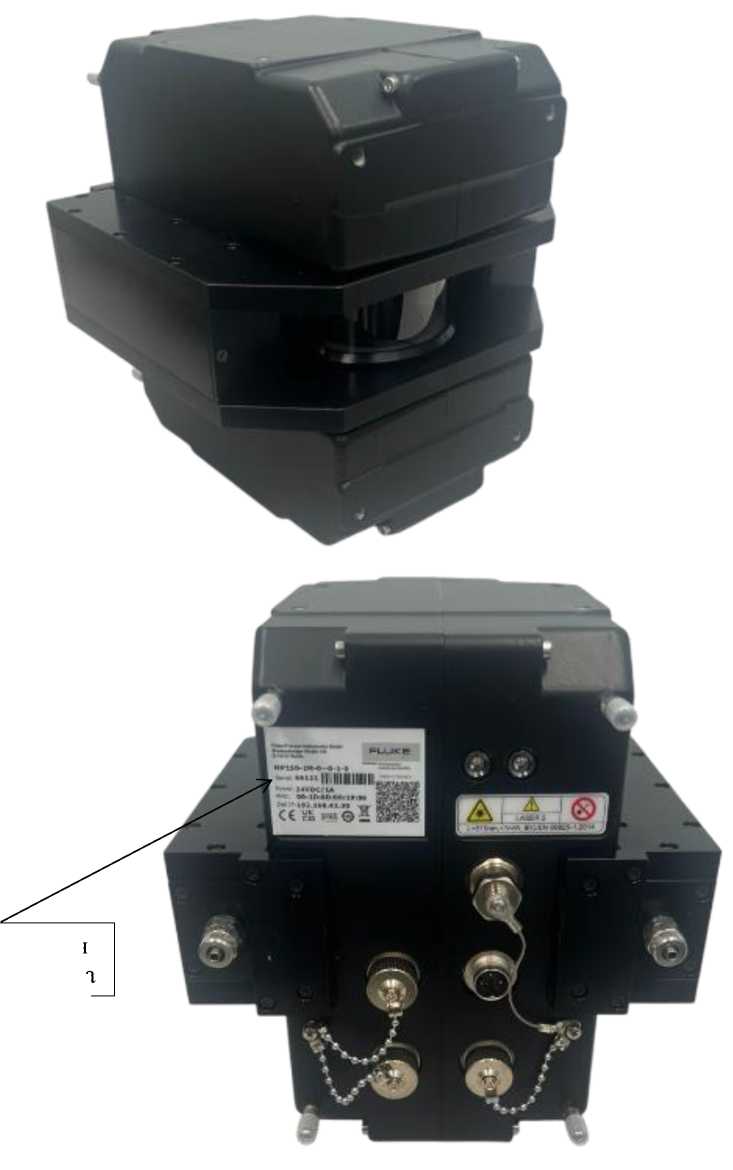

Рисунок 1 - Общий вид пирометров инфракрасных линейно-сканирующих MP150-2M-0-0-0-1-0
Место нанесения заводского номера
Пломбирование пирометров не предусмотрено. Заводской номер пирометров инфракрасных линейно-сканирующих MP15O-2M-O-O-O-1-O в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус пирометра. Конструкция пирометров не предусматривает возможность нанесение знака поверки на его корпус.
Программное обеспечение
Программное обеспечение (ПО) пирометров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса пирометра, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО пирометров инфракрасных линейно-сканирующих MP150-2M-0-0-0-1-0
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
V4.11 |
|
Цифровой идентификатор программного обеспечения |
Отсутствует |
Автономная часть ПО DataTemp DP Software устанавливается на ПК и предоставляет подробную информацию по измерениям температуры, инструменты анализа и хранения результатов для целей дальнейшего исследования и контроля качества.
Технические характеристики
Метрологические и технические характеристики пирометров инфракрасных линейно-сканирующих MP150-2M-0-0-0-1-0 приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики пирометров инфракрасных линейно-сканирующих MP150-2M-0-0-0-1-0
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от +350 до +1500 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от +350 °С до +600 °С включ., °С |
± 5,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +600 °С до +1500 °С, % |
± 1,0 |
|
Показатель визирования |
200:1 |
|
Спектральный диапазон, мкм |
1,6 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Угол сканирования, градус (°) |
90 |
|
Частота сканирования (настраиваемая), Гц |
20; 36; 48; 76; 108; 126; 150 |
|
Выходной сигнал, мА |
от 4 до 20 |
|
Масса (со стандартным объективом), кг, не более |
7,0 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
200x180x190 |
|
Напряжение питания, В |
24 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +60 от 10 до 90 (без конденсации) |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пирометры инфракрасные линейно-сканирующие |
МР150-2М-0-0-0-1-0 |
2 шт. |
|
Руководство по эксплуатации (на русском языке) |
- |
2 экз. |
|
Кабель питания |
- |
2 шт. |
|
Ethernet-кабель |
- |
2 шт. |
|
RS-485 кабель |
- |
2 шт. |
|
ПО DataTemp DP Software |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 3 Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
